Матеріал для екранування електромагнітних випромінювань

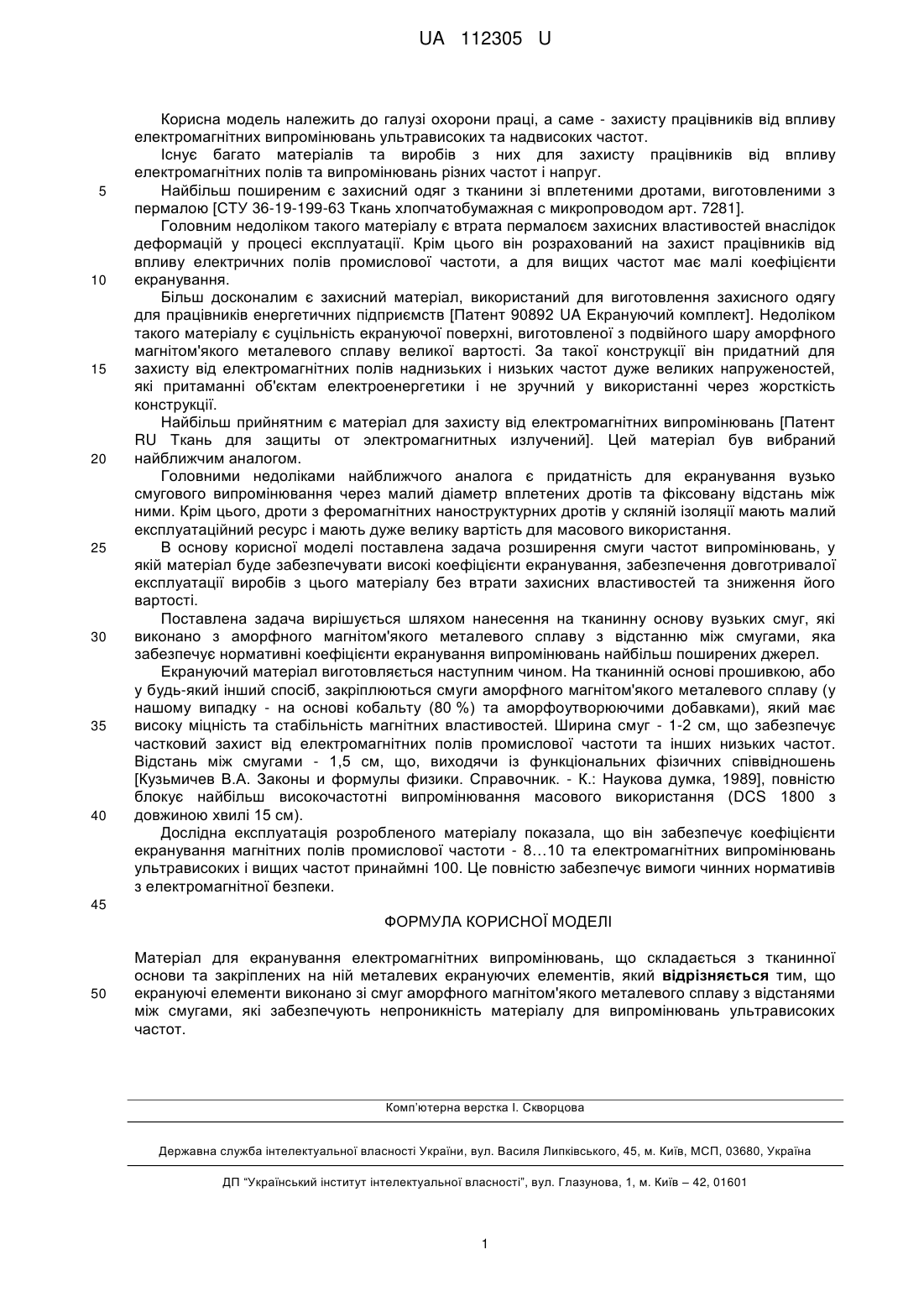

Реферат: Матеріал для екранування електромагнітних випромінювань складається з тканинної основи та закріплених на ній металевих екрануючих елементів. Екрануючі елементи виконано зі смуг аморфного магнітом'якого металевого сплаву з відстанями між смугами, які забезпечують непроникність матеріалу для випромінювань ультрависоких частот. UA 112305 U (12) UA 112305 U UA 112305 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі охорони праці, а саме - захисту працівників від впливу електромагнітних випромінювань ультрависоких та надвисоких частот. Існує багато матеріалів та виробів з них для захисту працівників від впливу електромагнітних полів та випромінювань різних частот і напруг. Найбільш поширеним є захисний одяг з тканини зі вплетеними дротами, виготовленими з пермалою [СТУ 36-19-199-63 Ткань хлопчатобумажная с микропроводом арт. 7281]. Головним недоліком такого матеріалу є втрата пермалоєм захисних властивостей внаслідок деформацій у процесі експлуатації. Крім цього він розрахований на захист працівників від впливу електричних полів промислової частоти, а для вищих частот має малі коефіцієнти екранування. Більш досконалим є захисний матеріал, використаний для виготовлення захисного одягу для працівників енергетичних підприємств [Патент 90892 UA Екрануючий комплект]. Недоліком такого матеріалу є суцільність екрануючої поверхні, виготовленої з подвійного шару аморфного магнітом'якого металевого сплаву великої вартості. За такої конструкції він придатний для захисту від електромагнітних полів наднизьких і низьких частот дуже великих напруженостей, які притаманні об'єктам електроенергетики і не зручний у використанні через жорсткість конструкції. Найбільш прийнятним є матеріал для захисту від електромагнітних випромінювань [Патент RU Ткань для защиты от электромагнитных излучений]. Цей матеріал був вибраний найближчим аналогом. Головними недоліками найближчого аналога є придатність для екранування вузько смугового випромінювання через малий діаметр вплетених дротів та фіксовану відстань між ними. Крім цього, дроти з феромагнітних наноструктурних дротів у скляній ізоляції мають малий експлуатаційний ресурс і мають дуже велику вартість для масового використання. В основу корисної моделі поставлена задача розширення смуги частот випромінювань, у якій матеріал буде забезпечувати високі коефіцієнти екранування, забезпечення довготривалої експлуатації виробів з цього матеріалу без втрати захисних властивостей та зниження його вартості. Поставлена задача вирішується шляхом нанесення на тканинну основу вузьких смуг, які виконано з аморфного магнітом'якого металевого сплаву з відстанню між смугами, яка забезпечує нормативні коефіцієнти екранування випромінювань найбільш поширених джерел. Екрануючий матеріал виготовляється наступним чином. На тканинній основі прошивкою, або у будь-який інший спосіб, закріплюються смуги аморфного магнітом'якого металевого сплаву (у нашому випадку - на основі кобальту (80 %) та аморфоутворюючими добавками), який має високу міцність та стабільність магнітних властивостей. Ширина смуг - 1-2 см, що забезпечує частковий захист від електромагнітних полів промислової частоти та інших низьких частот. Відстань між смугами - 1,5 см, що, виходячи із функціональних фізичних співвідношень [Кузьмичев В.А. Законы и формулы физики. Справочник. - К.: Наукова думка, 1989], повністю блокує найбільш високочастотні випромінювання масового використання (DCS 1800 з довжиною хвилі 15 см). Дослідна експлуатація розробленого матеріалу показала, що він забезпечує коефіцієнти екранування магнітних полів промислової частоти - 8…10 та електромагнітних випромінювань ультрависоких і вищих частот принаймні 100. Це повністю забезпечує вимоги чинних нормативів з електромагнітної безпеки. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Матеріал для екранування електромагнітних випромінювань, що складається з тканинної основи та закріплених на ній металевих екрануючих елементів, який відрізняється тим, що екрануючі елементи виконано зі смуг аморфного магнітом'якого металевого сплаву з відстанями між смугами, які забезпечують непроникність матеріалу для випромінювань ультрависоких частот. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
