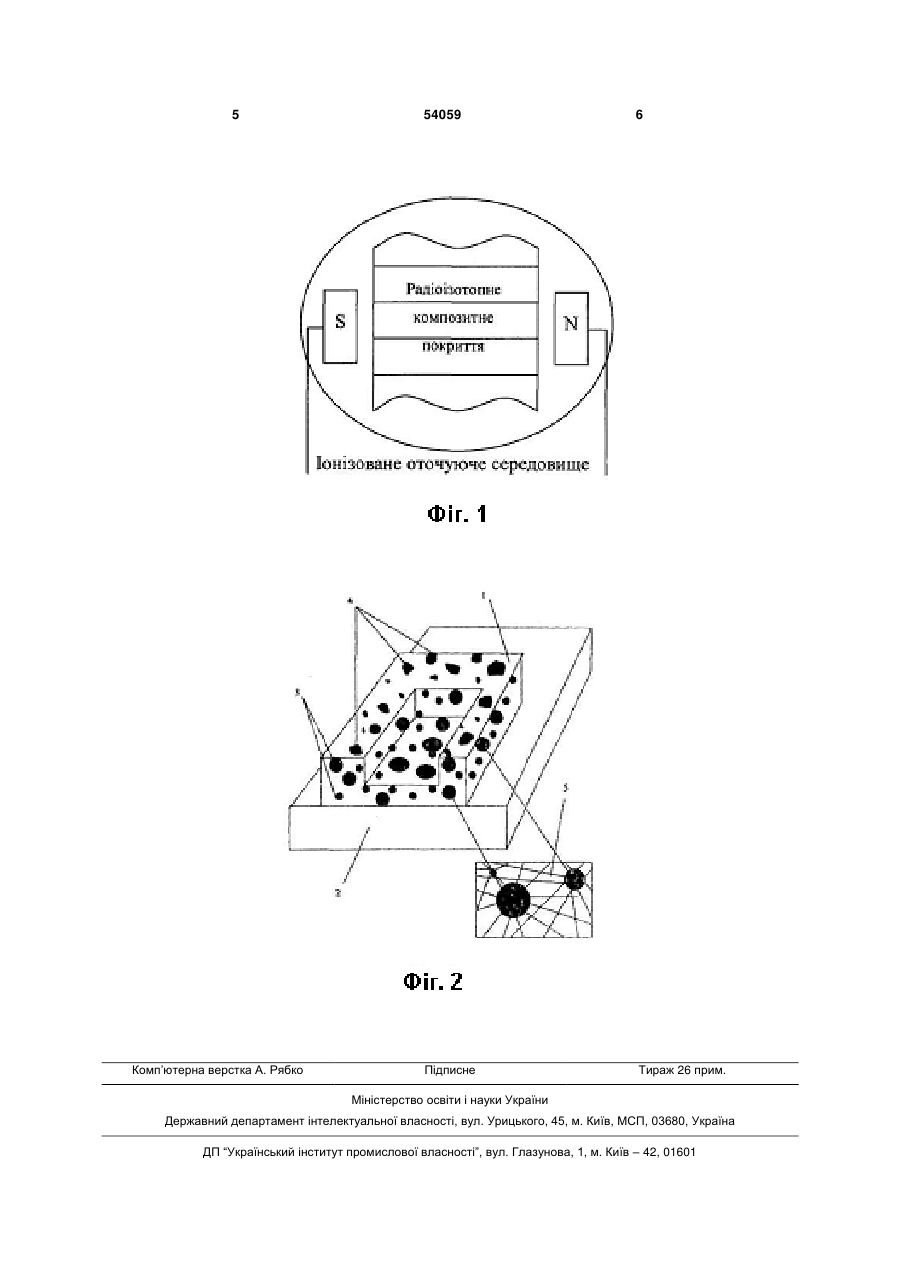

Пристрій для поглинання потужних електромагнітних випромінювань

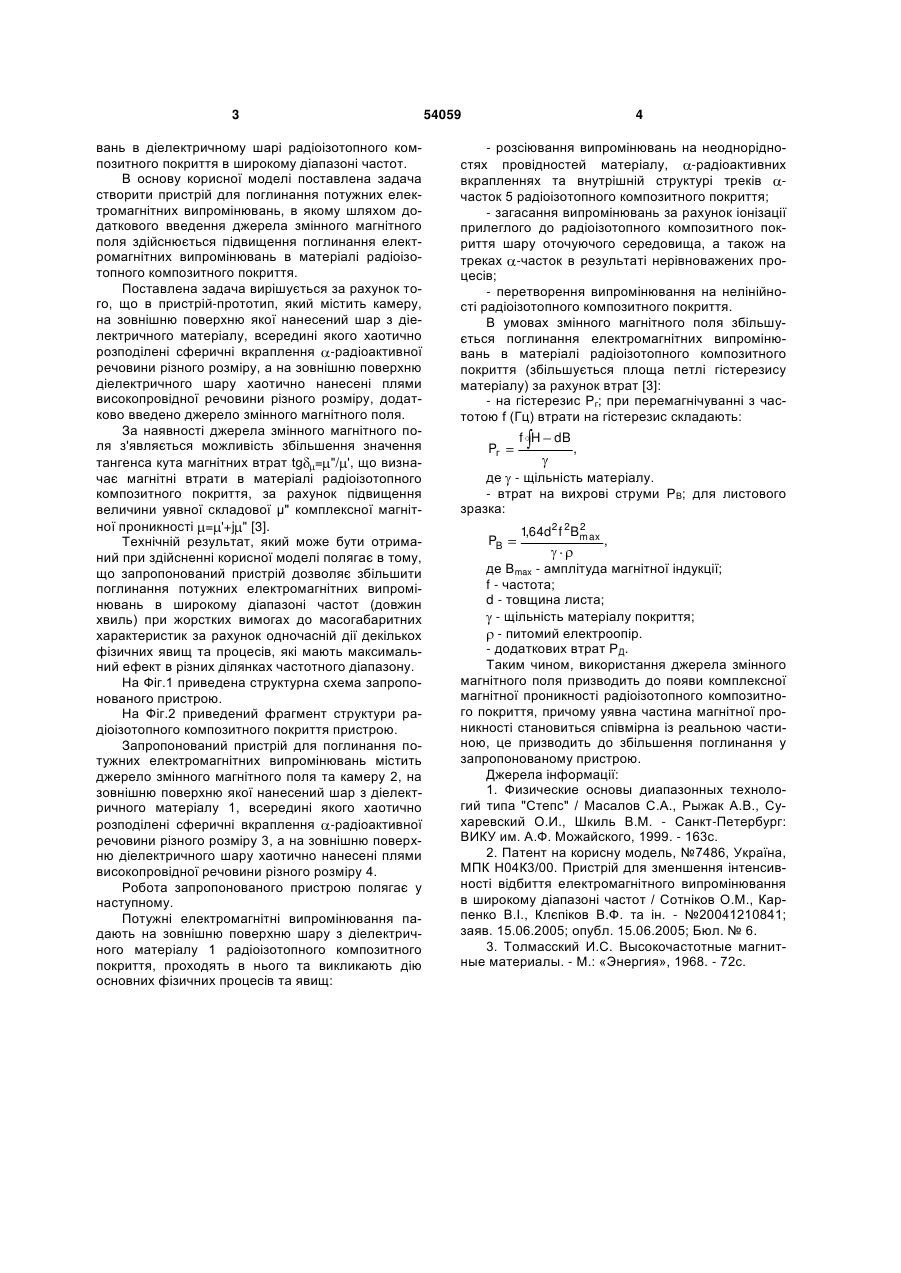

Пристрій для поглинання потужних електромагнітних випромінювань, що містить камеру, на зовнішню поверхню якої нанесений шар з діелектричного матеріалу, всередині якого хаотично розподілені сферичні вкраплення α-радіоактивної речовини різного розміру, а на зовнішню поверхню діелектричного шару хаотично нанесені плями високопровідної речовини різного розміру, який відрізняється тим, що в ньому додатково введене джерело змінного магнітного поля. (19) (21) u201004962 (22) 26.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) СОТНІКОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, КАРПЕНКО ВОЛОДИМИР ІВАНОВИЧ, ПЄВЦОВ ГЕННАДІЙ ВОЛОДИМИРОВИЧ, КАТУНІН АЛЬБЕРТ МИКОЛАЙОВИЧ, СИДОРЕНКО РУСЛАН ГРИГОРОВИЧ, ЛУПАНДІН ВОЛОДИМИР АНАТОЛІЙОВИЧ (73) ХАРКІВСЬКИЙ УНІВЕРСИТЕТ ПОВІТРЯНИХ СИЛ ІМЕНІ ІВАНА КОЖЕДУБА 3 вань в діелектричному шарі радіоізотопного композитного покриття в широкому діапазоні частот. В основу корисної моделі поставлена задача створити пристрій для поглинання потужних електромагнітних випромінювань, в якому шляхом додаткового введення джерела змінного магнітного поля здійснюється підвищення поглинання електромагнітних випромінювань в матеріалі радіоізотопного композитного покриття. Поставлена задача вирішується за рахунок того, що в пристрій-прототип, який містить камеру, на зовнішню поверхню якої нанесений шар з діелектричного матеріалу, всередині якого хаотично розподілені сферичні вкраплення -радіоактивної речовини різного розміру, а на зовнішню поверхню діелектричного шару хаотично нанесені плями високопровідної речовини різного розміру, додатково введено джерело змінного магнітного поля. За наявності джерела змінного магнітного поля з'являється можливість збільшення значення тангенса кута магнітних втрат tg = "/ ', що визначає магнітні втрати в матеріалі радіоізотопного композитного покриття, за рахунок підвищення величини уявної складової μ" комплексної магнітної проникності = '+j " [3]. Технічній результат, який може бути отриманий при здійсненні корисної моделі полягає в тому, що запропонований пристрій дозволяє збільшити поглинання потужних електромагнітних випромінювань в широкому діапазоні частот (довжин хвиль) при жорстких вимогах до масогабаритних характеристик за рахунок одночасній дії декількох фізичних явищ та процесів, які мають максимальний ефект в різних ділянках частотного діапазону. На Фіг.1 приведена структурна схема запропонованого пристрою. На Фіг.2 приведений фрагмент структури радіоізотопного композитного покриття пристрою. Запропонований пристрій для поглинання потужних електромагнітних випромінювань містить джерело змінного магнітного поля та камеру 2, на зовнішню поверхню якої нанесений шар з діелектричного матеріалу 1, всередині якого хаотично розподілені сферичні вкраплення -радіоактивної речовини різного розміру 3, а на зовнішню поверхню діелектричного шару хаотично нанесені плями високопровідної речовини різного розміру 4. Робота запропонованого пристрою полягає у наступному. Потужні електромагнітні випромінювання падають на зовнішню поверхню шару з діелектричного матеріалу 1 радіоізотопного композитного покриття, проходять в нього та викликають дію основних фізичних процесів та явищ: 54059 4 - розсіювання випромінювань на неоднорідностях провідностей матеріалу, -радіоактивних вкрапленнях та внутрішній структурі треків часток 5 радіоізотопного композитного покриття; - загасання випромінювань за рахунок іонізації прилеглого до радіоізотопного композитного покриття шару оточуючого середовища, а також на треках -часток в результаті нерівноважених процесів; - перетворення випромінювання на нелінійності радіоізотопного композитного покриття. В умовах змінного магнітного поля збільшується поглинання електромагнітних випромінювань в матеріалі радіоізотопного композитного покриття (збільшується площа петлі гістерезису матеріалу) за рахунок втрат [3]: - на гістерезис Рг; при перемагнічуванні з частотою f (Гц) втрати на гістерезис складають: Pг f H dB , де - щільність матеріалу. - втрат на вихрові струми РВ; для листового зразка: PB 2 1,64d2 f 2Bmax , де Вmax - амплітуда магнітної індукції; f - частота; d - товщина листа; - щільність матеріалу покриття; - питомий електроопір. - додаткових втрат PД. Таким чином, використання джерела змінного магнітного поля призводить до появи комплексної магнітної проникності радіоізотопного композитного покриття, причому уявна частина магнітної проникності становиться співмірна із реальною частиною, це призводить до збільшення поглинання у запропонованому пристрою. Джерела інформації: 1. Физические основы диапазонных технологий типа "Степс" / Масалов С.А., Рыжак А.В., Сухаревский О.И., Шкиль В.М. - Санкт-Петербург: ВИКУ им. А.Ф. Можайского, 1999. - 163с. 2. Патент на корисну модель, №7486, Україна, МПК Н04К3/00. Пристрій для зменшення інтенсивності відбиття електромагнітного випромінювання в широкому діапазоні частот / Сотніков О.М., Карпенко В.І., Клєпіков В.Ф. та ін. - №20041210841; заяв. 15.06.2005; опубл. 15.06.2005; Бюл. № 6. 3. Толмасский И.С. Высокочастотные магнитные материалы. - М.: «Энергия», 1968. - 72с. 5 Комп’ютерна верстка А. Рябко 54059 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
