Спосіб контрольованого випаровування рідини

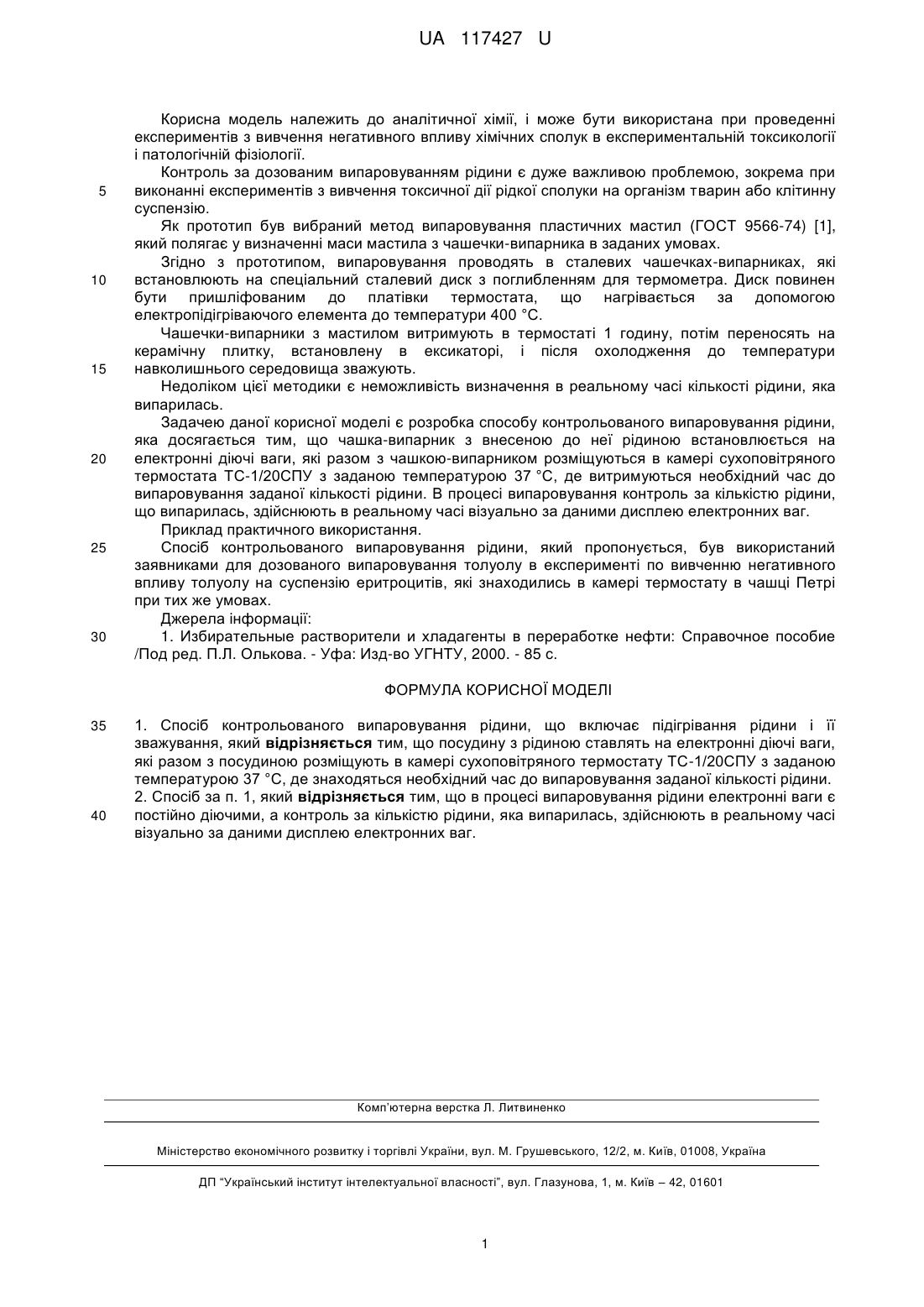

Реферат: Спосіб контрольованого випаровування рідини включає підігрівання рідини і її зважування. Посудина з рідиною ставиться на електронні діючі ваги, які разом з посудиною розміщуються в камері сухоповітряного термостату ТС-1/20СПУ з заданою температурою 37 °C, де знаходяться необхідний час до випаровування заданої кількості рідини. UA 117427 U (12) UA 117427 U UA 117427 U 5 10 15 20 25 30 Корисна модель належить до аналітичної хімії, і може бути використана при проведенні експериментів з вивчення негативного впливу хімічних сполук в експериментальній токсикології і патологічній фізіології. Контроль за дозованим випаровуванням рідини є дуже важливою проблемою, зокрема при виконанні експериментів з вивчення токсичної дії рідкої сполуки на організм тварин або клітинну суспензію. Як прототип був вибраний метод випаровування пластичних мастил (ГОСТ 9566-74) [1], який полягає у визначенні маси мастила з чашечки-випарника в заданих умовах. Згідно з прототипом, випаровування проводять в сталевих чашечках-випарниках, які встановлюють на спеціальний сталевий диск з поглибленням для термометра. Диск повинен бути пришліфованим до платівки термостата, що нагрівається за допомогою електропідігріваючого елемента до температури 400 °C. Чашечки-випарники з мастилом витримують в термостаті 1 годину, потім переносять на керамічну плитку, встановлену в ексикаторі, і після охолодження до температури навколишнього середовища зважують. Недоліком цієї методики є неможливість визначення в реальному часі кількості рідини, яка випарилась. Задачею даної корисної моделі є розробка способу контрольованого випаровування рідини, яка досягається тим, що чашка-випарник з внесеною до неї рідиною встановлюється на електронні діючі ваги, які разом з чашкою-випарником розміщуються в камері сухоповітряного термостата ТС-1/20СПУ з заданою температурою 37 °C, де витримуються необхідний час до випаровування заданої кількості рідини. В процесі випаровування контроль за кількістю рідини, що випарилась, здійснюють в реальному часі візуально за даними дисплею електронних ваг. Приклад практичного використання. Спосіб контрольованого випаровування рідини, який пропонується, був використаний заявниками для дозованого випаровування толуолу в експерименті по вивченню негативного впливу толуолу на суспензію еритроцитів, які знаходились в камері термостату в чашці Петрі при тих же умовах. Джерела інформації: 1. Избирательные растворители и хладагенты в переработке нефти: Справочное пособие /Под ред. П.Л. Олькова. - Уфа: Изд-во УГНТУ, 2000. - 85 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Спосіб контрольованого випаровування рідини, що включає підігрівання рідини і її зважування, який відрізняється тим, що посудину з рідиною ставлять на електронні діючі ваги, які разом з посудиною розміщують в камері сухоповітряного термостату ТС-1/20СПУ з заданою температурою 37 °C, де знаходяться необхідний час до випаровування заданої кількості рідини. 2. Спосіб за п. 1, який відрізняється тим, що в процесі випаровування рідини електронні ваги є постійно діючими, а контроль за кількістю рідини, яка випарилась, здійснюють в реальному часі візуально за даними дисплею електронних ваг. Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
