Валик для нанесення клею на торці деревного матеріалу

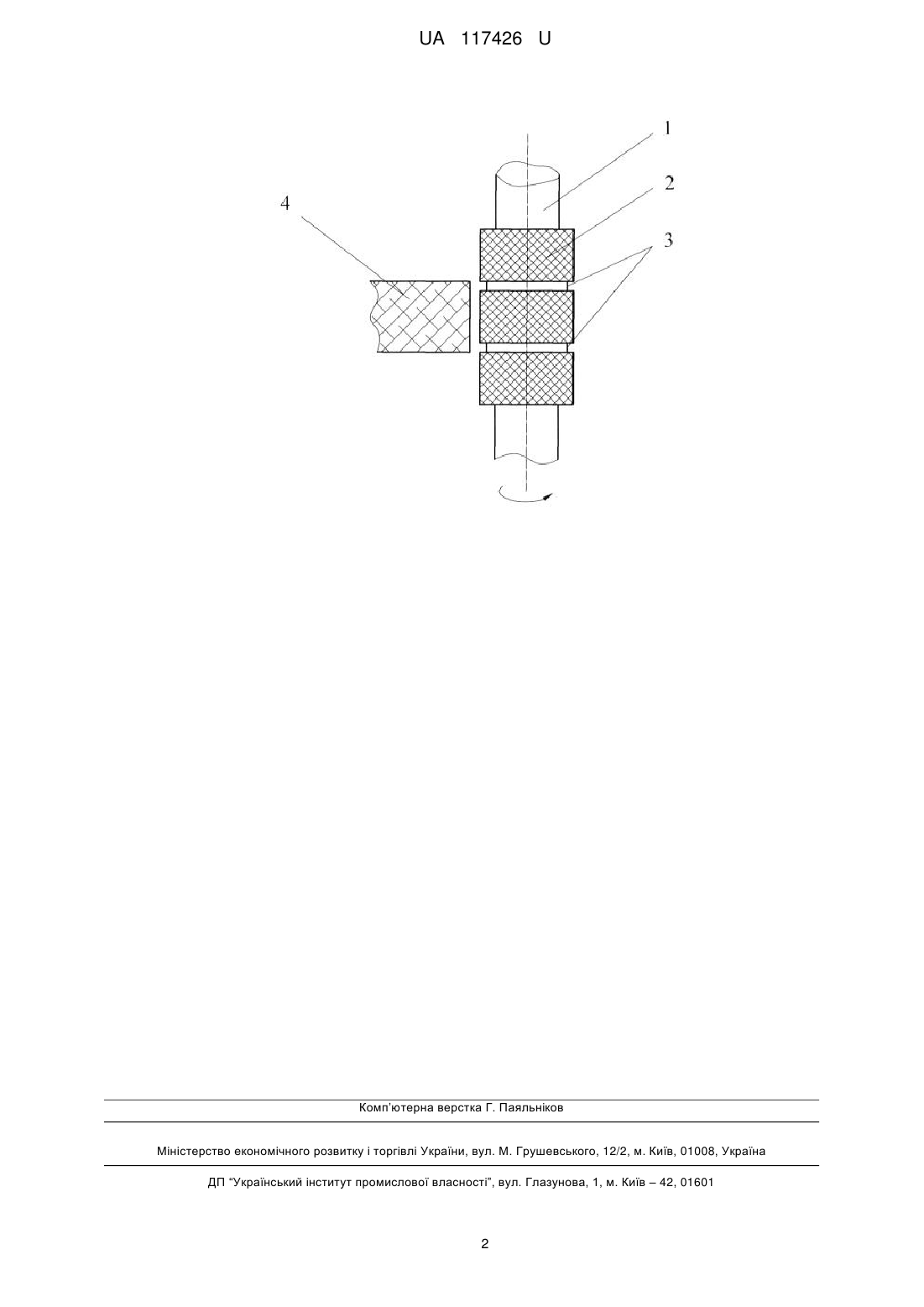

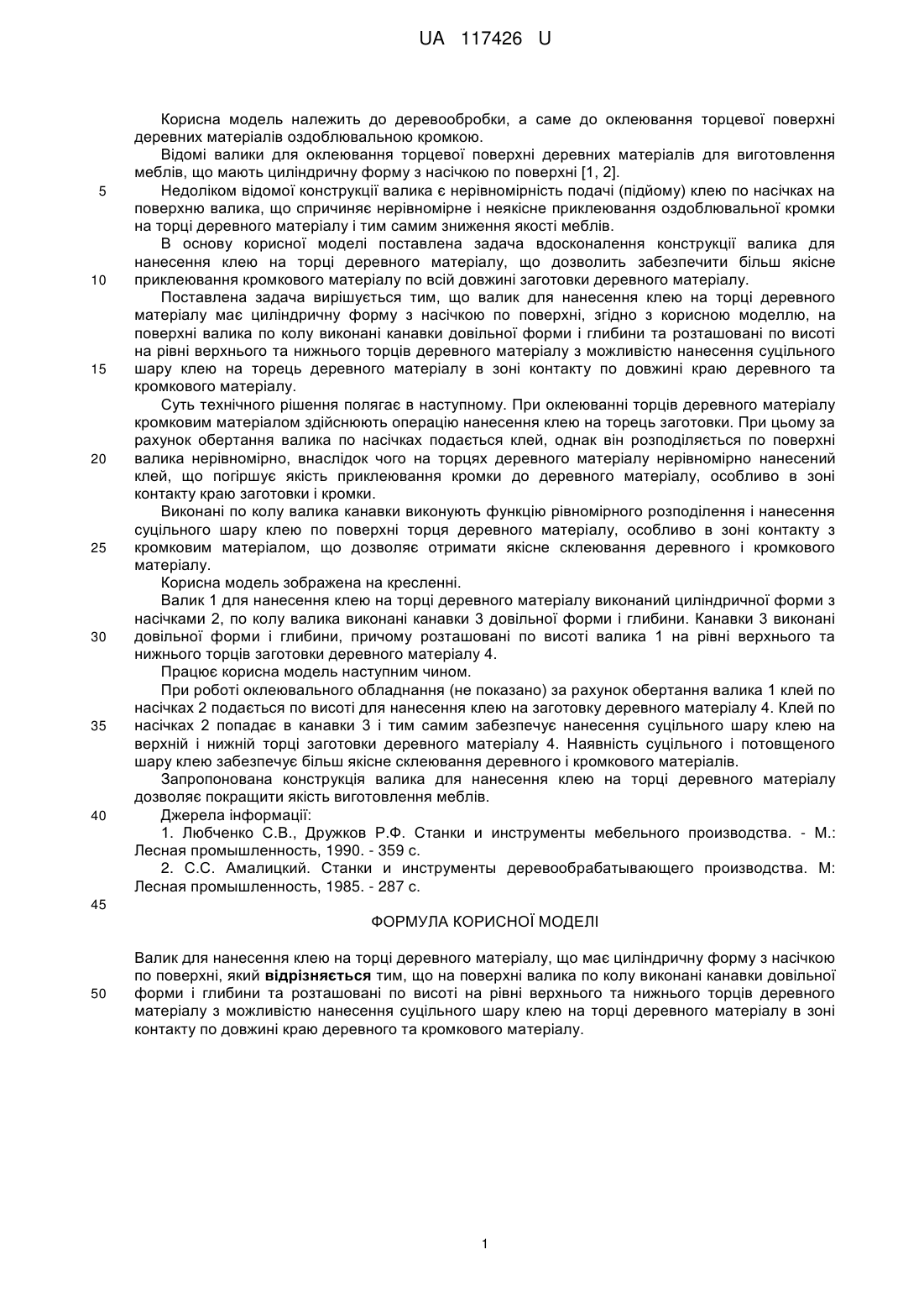

Реферат: UA 117426 U UA 117426 U 5 10 15 20 25 30 35 40 Корисна модель належить до деревообробки, а саме до оклеювання торцевої поверхні деревних матеріалів оздоблювальною кромкою. Відомі валики для оклеювання торцевої поверхні деревних матеріалів для виготовлення меблів, що мають циліндричну форму з насічкою по поверхні [1, 2]. Недоліком відомої конструкції валика є нерівномірність подачі (підйому) клею по насічках на поверхню валика, що спричиняє нерівномірне і неякісне приклеювання оздоблювальної кромки на торці деревного матеріалу і тим самим зниження якості меблів. В основу корисної моделі поставлена задача вдосконалення конструкції валика для нанесення клею на торці деревного матеріалу, що дозволить забезпечити більш якісне приклеювання кромкового матеріалу по всій довжині заготовки деревного матеріалу. Поставлена задача вирішується тим, що валик для нанесення клею на торці деревного матеріалу має циліндричну форму з насічкою по поверхні, згідно з корисною моделлю, на поверхні валика по колу виконані канавки довільної форми і глибини та розташовані по висоті на рівні верхнього та нижнього торців деревного матеріалу з можливістю нанесення суцільного шару клею на торець деревного матеріалу в зоні контакту по довжині краю деревного та кромкового матеріалу. Суть технічного рішення полягає в наступному. При оклеюванні торців деревного матеріалу кромковим матеріалом здійснюють операцію нанесення клею на торець заготовки. При цьому за рахунок обертання валика по насічках подається клей, однак він розподіляється по поверхні валика нерівномірно, внаслідок чого на торцях деревного матеріалу нерівномірно нанесений клей, що погіршує якість приклеювання кромки до деревного матеріалу, особливо в зоні контакту краю заготовки і кромки. Виконані по колу валика канавки виконують функцію рівномірного розподілення і нанесення суцільного шару клею по поверхні торця деревного матеріалу, особливо в зоні контакту з кромковим матеріалом, що дозволяє отримати якісне склеювання деревного і кромкового матеріалу. Корисна модель зображена на кресленні. Валик 1 для нанесення клею на торці деревного матеріалу виконаний циліндричної форми з насічками 2, по колу валика виконані канавки 3 довільної форми і глибини. Канавки 3 виконані довільної форми і глибини, причому розташовані по висоті валика 1 на рівні верхнього та нижнього торців заготовки деревного матеріалу 4. Працює корисна модель наступним чином. При роботі оклеювального обладнання (не показано) за рахунок обертання валика 1 клей по насічках 2 подається по висоті для нанесення клею на заготовку деревного матеріалу 4. Клей по насічках 2 попадає в канавки 3 і тим самим забезпечує нанесення суцільного шару клею на верхній і нижній торці заготовки деревного матеріалу 4. Наявність суцільного і потовщеного шару клею забезпечує більш якісне склеювання деревного і кромкового матеріалів. Запропонована конструкція валика для нанесення клею на торці деревного матеріалу дозволяє покращити якість виготовлення меблів. Джерела інформації: 1. Любченко С.В., Дружков Р.Ф. Станки и инструменты мебельного производства. - М.: Лесная промышленность, 1990. - 359 с. 2. С.С. Амалицкий. Станки и инструменты деревообрабатывающего производства. М: Лесная промышленность, 1985. - 287 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Валик для нанесення клею на торці деревного матеріалу, що має циліндричну форму з насічкою по поверхні, який відрізняється тим, що на поверхні валика по колу виконані канавки довільної форми і глибини та розташовані по висоті на рівні верхнього та нижнього торців деревного матеріалу з можливістю нанесення суцільного шару клею на торці деревного матеріалу в зоні контакту по довжині краю деревного та кромкового матеріалу. 1 UA 117426 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
