Пристрій для накладання швів на шкіру та в’язання вузлів

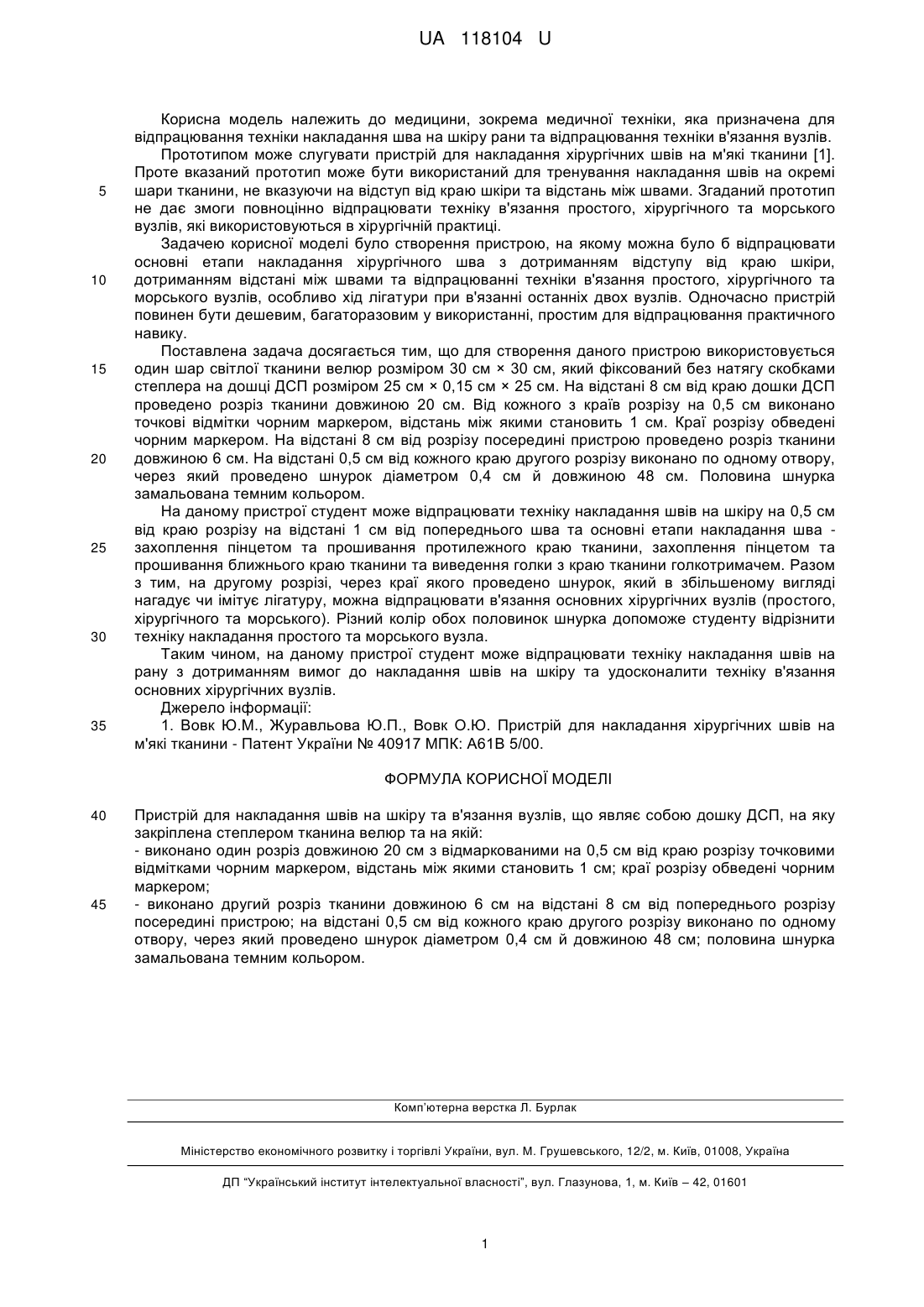

Реферат: Пристрій для накладання швів на шкіру та в'язання вузлів являє собою дошку ДСП, на яку закріплена степлером тканина велюр та на якій: - виконано один розріз довжиною 20 см з відмаркованими на 0,5 см від краю розрізу точковими відмітками чорним маркером, відстань між якими становить 1 см; краї розрізу обведені чорним маркером; - виконано другий розріз тканини довжиною 6 см на відстані 8 см від попереднього розрізу посередині пристрою; на відстані 0,5 см від кожного краю другого розрізу зроблено по одному отвору, через який проведено шнурок діаметром 0,4 см й довжиною 48 см; половина шнурка замальована темним кольором. UA 118104 U (54) ПРИСТРІЙ ДЛЯ НАКЛАДАННЯ ШВІВ НА ШКІРУ ТА В'ЯЗАННЯ ВУЗЛІВ UA 118104 U UA 118104 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема медичної техніки, яка призначена для відпрацювання техніки накладання шва на шкіру рани та відпрацювання техніки в'язання вузлів. Прототипом може слугувати пристрій для накладання хірургічних швів на м'які тканини [1]. Проте вказаний прототип може бути використаний для тренування накладання швів на окремі шари тканини, не вказуючи на відступ від краю шкіри та відстань між швами. Згаданий прототип не дає змоги повноцінно відпрацювати техніку в'язання простого, хірургічного та морського вузлів, які використовуються в хірургічній практиці. Задачею корисної моделі було створення пристрою, на якому можна було б відпрацювати основні етапи накладання хірургічного шва з дотриманням відступу від краю шкіри, дотриманням відстані між швами та відпрацюванні техніки в'язання простого, хірургічного та морського вузлів, особливо хід лігатури при в'язанні останніх двох вузлів. Одночасно пристрій повинен бути дешевим, багаторазовим у використанні, простим для відпрацювання практичного навику. Поставлена задача досягається тим, що для створення даного пристрою використовується один шар світлої тканини велюр розміром 30 см × 30 см, який фіксований без натягу скобками степлера на дошці ДСП розміром 25 см × 0,15 см × 25 см. На відстані 8 см від краю дошки ДСП проведено розріз тканини довжиною 20 см. Від кожного з країв розрізу на 0,5 см виконано точкові відмітки чорним маркером, відстань між якими становить 1 см. Краї розрізу обведені чорним маркером. На відстані 8 см від розрізу посередині пристрою проведено розріз тканини довжиною 6 см. На відстані 0,5 см від кожного краю другого розрізу виконано по одному отвору, через який проведено шнурок діаметром 0,4 см й довжиною 48 см. Половина шнурка замальована темним кольором. На даному пристрої студент може відпрацювати техніку накладання швів на шкіру на 0,5 см від краю розрізу на відстані 1 см від попереднього шва та основні етапи накладання шва захоплення пінцетом та прошивання протилежного краю тканини, захоплення пінцетом та прошивання ближнього краю тканини та виведення голки з краю тканини голкотримачем. Разом з тим, на другому розрізі, через краї якого проведено шнурок, який в збільшеному вигляді нагадує чи імітує лігатуру, можна відпрацювати в'язання основних хірургічних вузлів (простого, хірургічного та морського). Різний колір обох половинок шнурка допоможе студенту відрізнити техніку накладання простого та морського вузла. Таким чином, на даному пристрої студент може відпрацювати техніку накладання швів на рану з дотриманням вимог до накладання швів на шкіру та удосконалити техніку в'язання основних хірургічних вузлів. Джерело інформації: 1. Вовк Ю.М., Журавльова Ю.П., Вовк О.Ю. Пристрій для накладання хірургічних швів на м'які тканини - Патент України № 40917 МПК: А61В 5/00. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Пристрій для накладання швів на шкіру та в'язання вузлів, що являє собою дошку ДСП, на яку закріплена степлером тканина велюр та на якій: - виконано один розріз довжиною 20 см з відмаркованими на 0,5 см від краю розрізу точковими відмітками чорним маркером, відстань між якими становить 1 см; краї розрізу обведені чорним маркером; - виконано другий розріз тканини довжиною 6 см на відстані 8 см від попереднього розрізу посередині пристрою; на відстані 0,5 см від кожного краю другого розрізу виконано по одному отвору, через який проведено шнурок діаметром 0,4 см й довжиною 48 см; половина шнурка замальована темним кольором. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
