Генератор імпульсів
Номер патенту: 11958
Опубліковано: 16.01.2006
Автори: Мартинюк Тетяна Борисівна, Бабюк Василь Вікторович, Ходяков Євгеній Олександрович, Кожем'яко Володимир Прокопович
Формула / Реферат
Генератор імпульсів, який містить послідовно включені у коло джерела струму світлодіод та перший транзисторний ключ, база транзистора якого з'єднана безпосередньо з катодом фотодіода, який оптично з'єднаний зі світлодіодом, колектор другого транзисторного ключа на транзисторі протилежного типу провідності через третій резистор з'єднаний з базою транзистора першого ключа, база через четвертий резистор - з колектором транзистора першого ключа та через п'ятий резистор - з третьою клемою керування, а емітер - з другою клемою керування, причому анод фотодіода через другий резистор з'єднаний із загальною шиною, який відрізняється тим, що додатково містить підстроювальний перший резистор, який включений між першою клемою керування та базою транзистора першого транзисторного ключа.
Текст

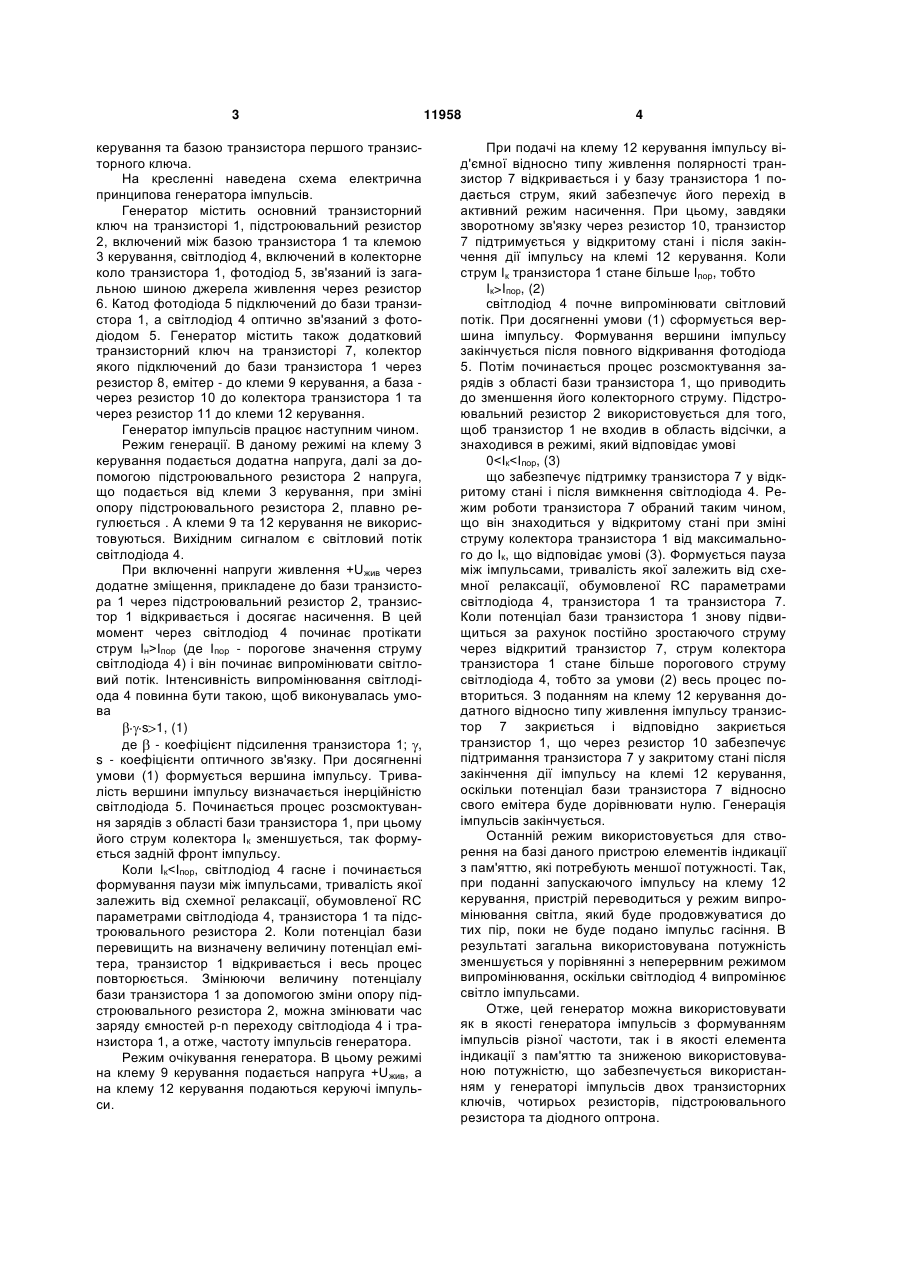

Генератор імпульсів, який містить послідовно включені у коло джерела струму світлодіод та перший транзисторний ключ, база транзистора якого з'єднана безпосередньо з катодом фотодіода, 3 керування та базою транзистора першого транзисторного ключа. На кресленні наведена схема електрична принципова генератора імпульсів. Генератор містить основний транзисторний ключ на транзисторі 1, підстроювальний резистор 2, включений між базою транзистора 1 та клемою 3 керування, світлодіод 4, включений в колекторне коло транзистора 1, фотодіод 5, зв'язаний із загальною шиною джерела живлення через резистор 6. Катод фотодіода 5 підключений до бази транзистора 1, а світлодіод 4 оптично зв'язаний з фотодіодом 5. Генератор містить також додатковий транзисторний ключ на транзисторі 7, колектор якого підключений до бази транзистора 1 через резистор 8, емітер - до клеми 9 керування, а база через резистор 10 до колектора транзистора 1 та через резистор 11 до клеми 12 керування. Генератор імпульсів працює наступним чином. Режим генерації. В даному режимі на клему 3 керування подається додатна напруга, далі за допомогою підстроювального резистора 2 напруга, що подається від клеми 3 керування, при зміні опору підстроювального резистора 2, плавно регулюється . А клеми 9 та 12 керування не використовуються. Вихідним сигналом є світловий потік світлодіода 4. При включенні напруги живлення +Uжив через додатне зміщення, прикладене до бази транзистора 1 через підстроювальний резистор 2, транзистор 1 відкривається і досягає насичення. В цей момент через світлодіод 4 починає протікати струм Ін>Іпор (де Iпop - порогове значення струму світлодіода 4) і він починає випромінювати світловий потік. Інтенсивність випромінювання світлодіода 4 повинна бути такою, щоб виконувалась умова s 1, (1) де - коефіцієнт підсилення транзистора 1; , s - коефіцієнти оптичного зв'язку. При досягненні умови (1) формується вершина імпульсу. Тривалість вершини імпульсу визначається інерційністю світлодіода 5. Починається процес розсмоктування зарядів з області бази транзистора 1, при цьому його струм колектора Ік зменшується, так формується задній фронт імпульсу. Коли ІкIпop, (2) світлодіод 4 почне випромінювати світловий потік. При досягненні умови (1) сформується вершина імпульсу. Формування вершини імпульсу закінчується після повного відкривання фотодіода 5. Потім починається процес розсмоктування зарядів з області бази транзистора 1, що приводить до зменшення його колекторного струму. Підстроювальний резистор 2 використовується для того, щоб транзистор 1 не входив в область відсічки, а знаходився в режимі, який відповідає умові 0
ДивитисяДодаткова інформація
Назва патенту англійськоюPulse generator
Автори англійськоюKozhemyako Volodymyr Prokopovych, Martyniuk Tetiana Borysivna, Khodiakov Yevhenii Oleksandrovych
Назва патенту російськоюГенератор импульсов
Автори російськоюКожемяко Владимир Прокофьевич, Мартынюк Татьяна Борисовна, Ходяков Евгений Александрович
МПК / Мітки
МПК: H03K 3/26
Код посилання
