Аеросепаратор
Формула / Реферат
Аеросепаратор, що містить транспортер, який відрізняється тим, що містить витяжний насос, розташований над транспортером, та знімний сітчаcтий накопичувач, розташований між транспортером та витяжним насосом.
Текст

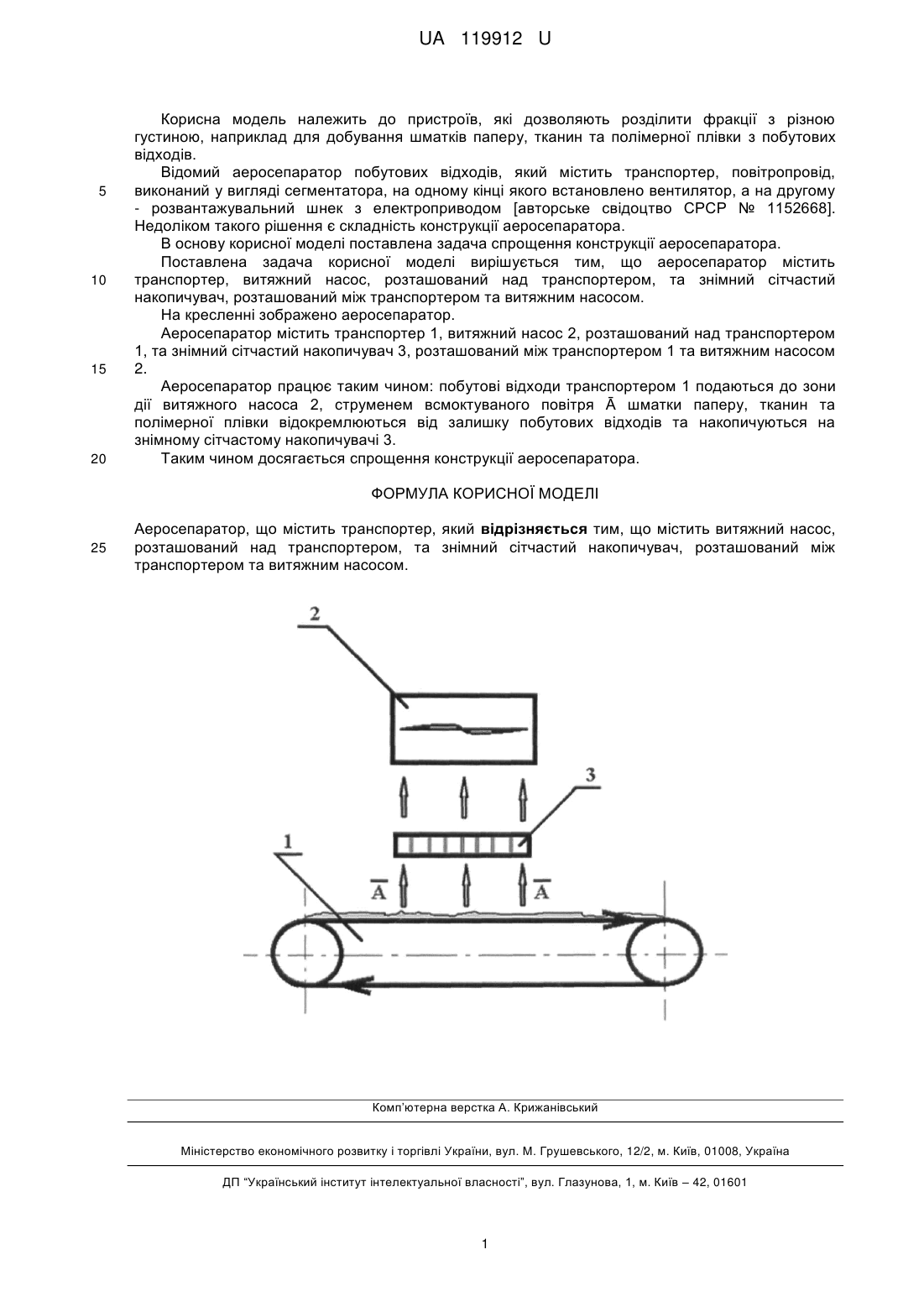

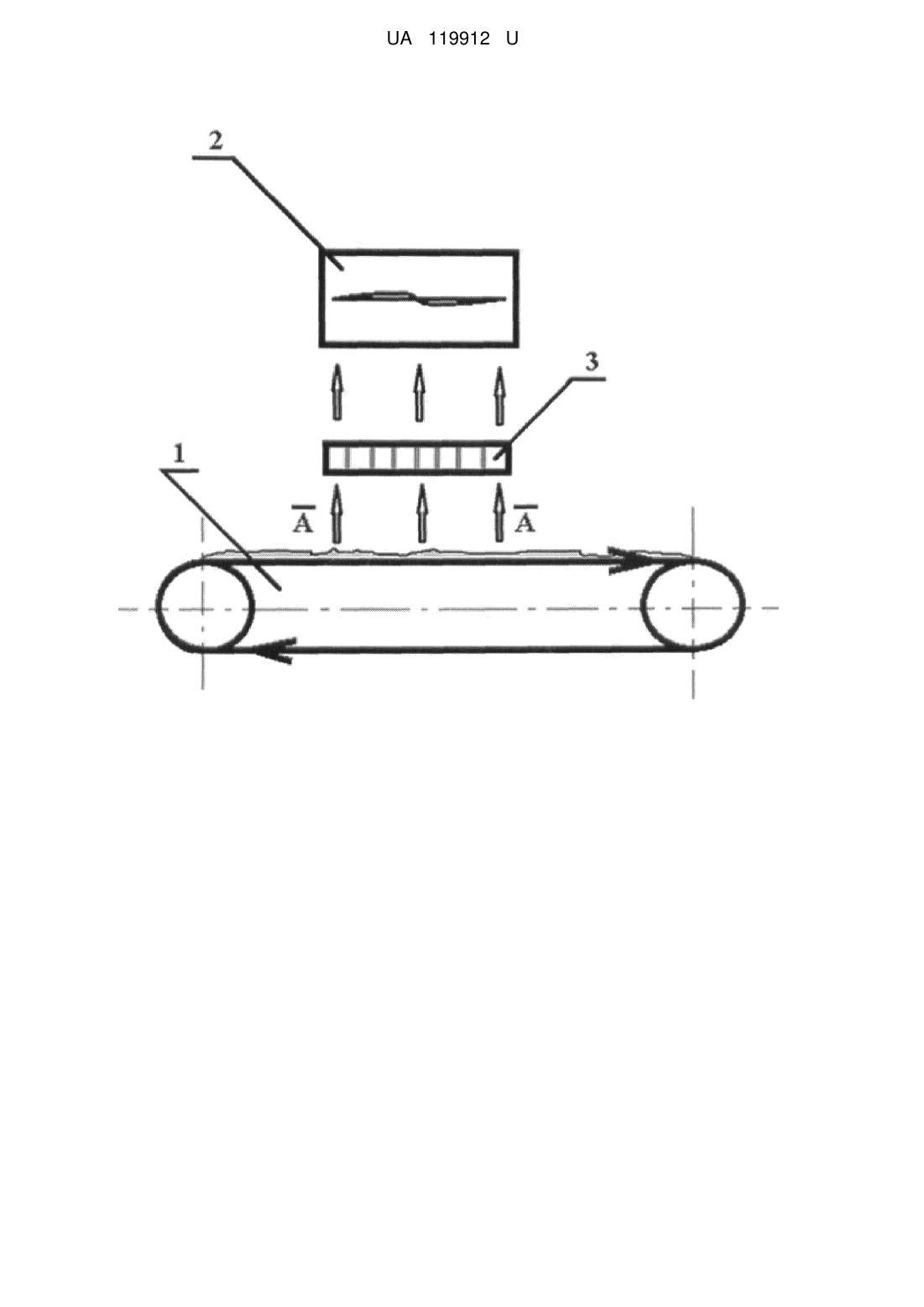

Реферат: UA 119912 U UA 119912 U 5 10 15 20 Корисна модель належить до пристроїв, які дозволяють розділити фракції з різною густиною, наприклад для добування шматків паперу, тканин та полімерної плівки з побутових відходів. Відомий аеросепаратор побутових відходів, який містить транспортер, повітропровід, виконаний у вигляді сегментатора, на одному кінці якого встановлено вентилятор, а на другому - розвантажувальний шнек з електроприводом [авторське свідоцтво СРСР № 1152668]. Недоліком такого рішення є складність конструкції аеросепаратора. В основу корисної моделі поставлена задача спрощення конструкції аеросепаратора. Поставлена задача корисної моделі вирішується тим, що аеросепаратор містить транспортер, витяжний насос, розташований над транспортером, та знімний сітчастий накопичувач, розташований між транспортером та витяжним насосом. На кресленні зображено аеросепаратор. Аеросепаратор містить транспортер 1, витяжний насос 2, розташований над транспортером 1, та знімний сітчастий накопичувач 3, розташований між транспортером 1 та витяжним насосом 2. Аеросепаратор працює таким чином: побутові відходи транспортером 1 подаються до зони дії витяжного насоса 2, струменем всмоктуваного повітря Ā шматки паперу, тканин та полімерної плівки відокремлюються від залишку побутових відходів та накопичуються на знімному сітчастому накопичувачі 3. Таким чином досягається спрощення конструкції аеросепаратора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Аеросепаратор, що містить транспортер, який відрізняється тим, що містить витяжний насос, розташований над транспортером, та знімний сітчаcтий накопичувач, розташований між транспортером та витяжним насосом. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B07B 4/00
Мітки: аеросепаратор
