Стоматологічний сканер

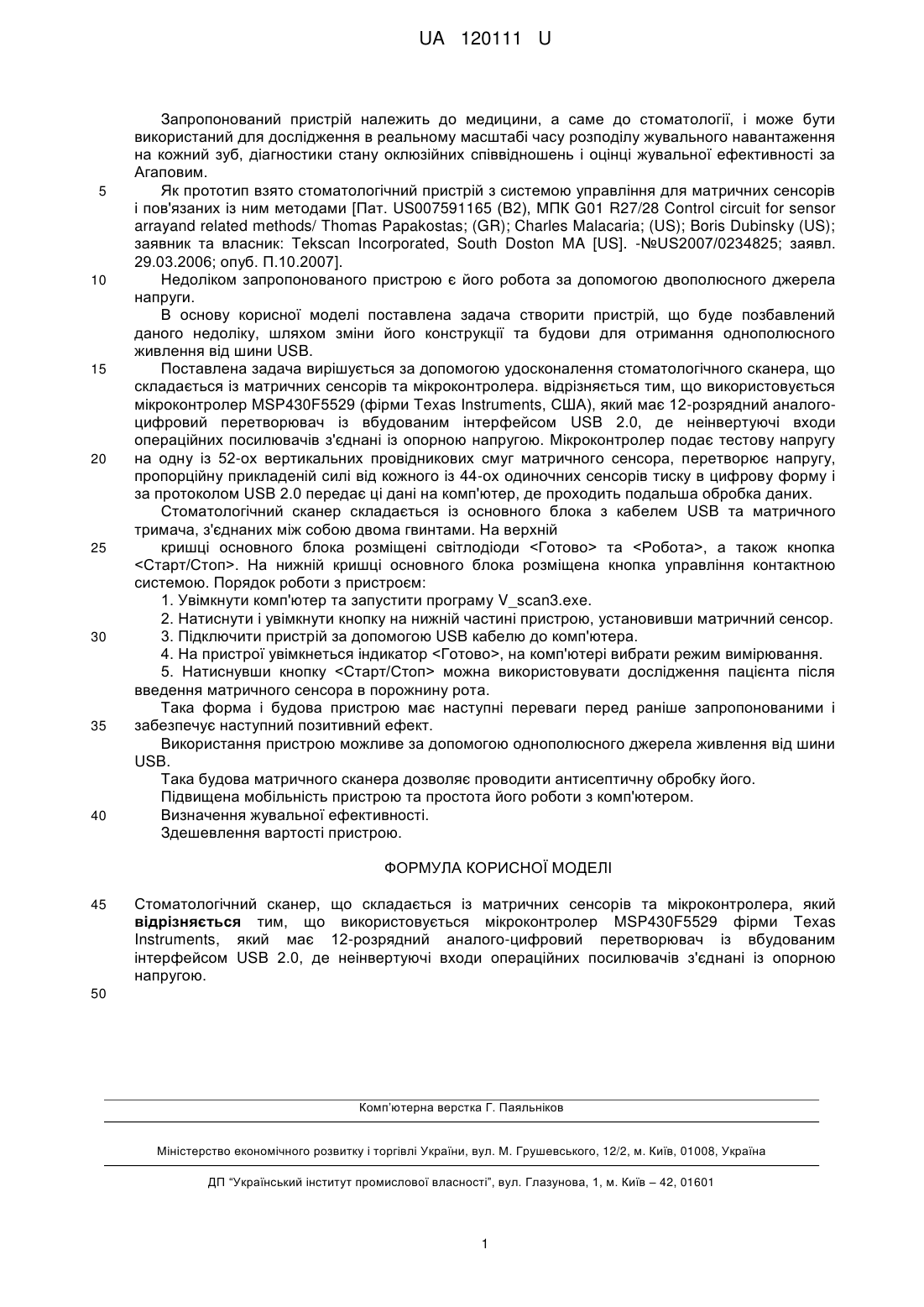

Реферат: Стоматологічний сканер, що складається із матричних сенсорів та мікроконтролера. Використовується мікроконтролер MSP430F5529 фірми Texas Instruments, який має 12розрядний аналого-цифровий перетворювач із вбудованим інтерфейсом USB 2.0, де неінвертуючі входи операційних посилювачів з'єднані із опорною напругою. UA 120111 U (12) UA 120111 U UA 120111 U 5 10 15 20 25 30 35 40 Запропонований пристрій належить до медицини, а саме до стоматології, і може бути використаний для дослідження в реальному масштабі часу розподілу жувального навантаження на кожний зуб, діагностики стану оклюзійних співвідношень і оцінці жувальної ефективності за Агаповим. Як прототип взято стоматологічний пристрій з системою управління для матричних сенсорів і пов'язаних із ним методами [Пат. US007591165 (В2), МПК G01 R27/28 Control circuit for sensor arrayand related methods/ Thomas Papakostas; (GR); Charles Malacaria; (US); Boris Dubinsky (US); заявник та власник: Tekscan Incorporated, South Doston MA [US]. -№US2007/0234825; заявл. 29.03.2006; опуб. П.10.2007]. Недоліком запропонованого пристрою є його робота за допомогою двополюсного джерела напруги. В основу корисної моделі поставлена задача створити пристрій, що буде позбавлений даного недоліку, шляхом зміни його конструкції та будови для отримання однополюсного живлення від шини USB. Поставлена задача вирішується за допомогою удосконалення стоматологічного сканера, що складається із матричних сенсорів та мікроконтролера. відрізняється тим, що використовується мікроконтролер MSP430F5529 (фірми Texas Instruments, США), який має 12-розрядний аналогоцифровий перетворювач із вбудованим інтерфейсом USB 2.0, де неінвертуючі входи операційних посилювачів з'єднані із опорною напругою. Мікроконтролер подає тестову напругу на одну із 52-ох вертикальних провідникових смуг матричного сенсора, перетворює напругу, пропорційну прикладеній силі від кожного із 44-ох одиночних сенсорів тиску в цифрову форму і за протоколом USB 2.0 передає ці дані на комп'ютер, де проходить подальша обробка даних. Стоматологічний сканер складається із основного блока з кабелем USB та матричного тримача, з'єднаних між собою двома гвинтами. На верхній кришці основного блока розміщені світлодіоди та , а також кнопка . На нижній кришці основного блока розміщена кнопка управління контактною системою. Порядок роботи з пристроєм: 1. Увімкнути комп'ютер та запустити програму V_scan3.exe. 2. Натиснути і увімкнути кнопку на нижній частині пристрою, установивши матричний сенсор. 3. Підключити пристрій за допомогою USB кабелю до комп'ютера. 4. На пристрої увімкнеться індикатор , на комп'ютері вибрати режим вимірювання. 5. Натиснувши кнопку можна використовувати дослідження пацієнта після введення матричного сенсора в порожнину рота. Така форма і будова пристрою має наступні переваги перед раніше запропонованими і забезпечує наступний позитивний ефект. Використання пристрою можливе за допомогою однополюсного джерела живлення від шини USB. Така будова матричного сканера дозволяє проводити антисептичну обробку його. Підвищена мобільність пристрою та простота його роботи з комп'ютером. Визначення жувальної ефективності. Здешевлення вартості пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Стоматологічний сканер, що складається із матричних сенсорів та мікроконтролера, який відрізняється тим, що використовується мікроконтролер MSP430F5529 фірми Texas Instruments, який має 12-розрядний аналого-цифровий перетворювач із вбудованим інтерфейсом USB 2.0, де неінвертуючі входи операційних посилювачів з'єднані із опорною напругою. 50 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
