Стоматологічний зонд

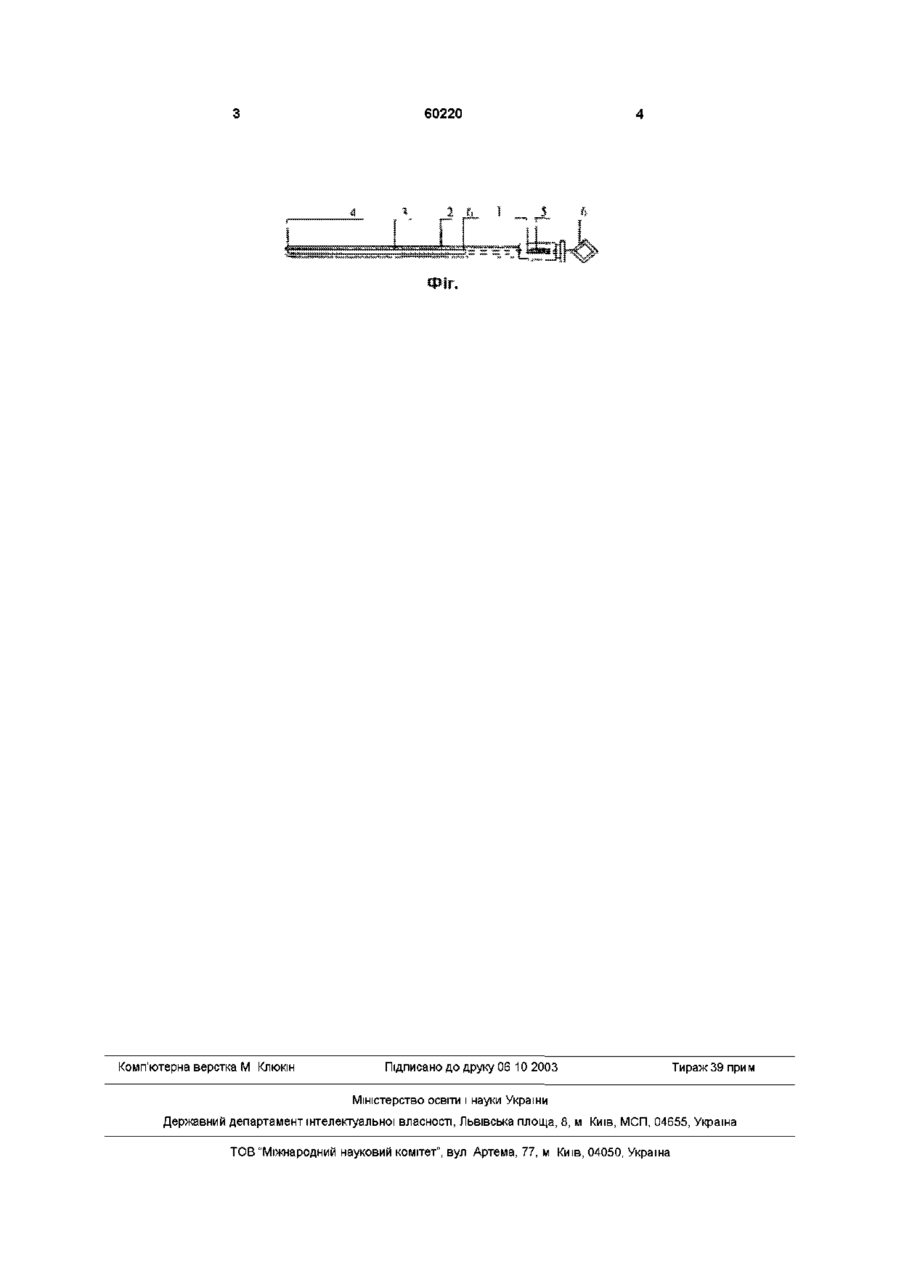

Стоматологічний зонд, що включає рукоятку, стержень і жолобок, який відрізняється тим, що на робочій поверхні стержня розташований жолобок завширшки 0,5 мм та довжиною 4,5 - 5,0 см з обмежувачем на його КІНЦІ Винахід, що заявляється, відноситься до медицини, зокрема до стоматологи, а точніше до медичної техніки і призначений для розтину вивідного протоку підщелепної слинної залози Розтин вивідного протоку підщелепної слинної залози за допомогою відомих зондів не може забезпечити повною мірою безпеку у зв'язку з великою ймовірністю можливих ускладнень Одним з ускладнень є травмування протоку підщелепної слинної залози Відомий стоматологічний зонд (прототип) за допомогою якого можливе проведення розтину вивідного протоку підщелепної слинної залози [1] Зонд складається з рукоятки, стержня, жолобка, але застосування даного зонду для розтину вивідного протоку слинної залози не виключає ризику травмування протоку тому, що жолобок не має обмеження на КІНЦІ робочої частини стержня і тим самим не дозволяє контролювати його дію Задача яка вирішується винаходом, що заявляється, полягає в оптимізацм етапу розтину вивідного протоку слинної залози при лікуванні слинокам'яної хвороби Технічний результат, який досягається винаходом, полягає в зниженні ризику травмування при розтині протоку слинної залози Поставлена задача досягається тим, що у відомому стоматологічному зонді, що включає рукоятку, стержень, жолобок, згідно винаходу на робочій поверхні стержня розташовано жолобок завширшки 0,5мм та довжиною 4,5-5,0см з обмежувачем на його КІНЦІ ВІДМІННОЮ особливістю стоматологічного зон да, що заявляється, є те, що робоча частина стержня оснащена обмежувачем відповідної форми і розмірів, що дозволяє запобігти травмування виві дного протоку слинної залози За відомими літературними даними такий стоматологічний зонд не відомий Сутність винаходу пояснюється схематичним малюнком на якому представлено на фіг зображена загальна схема розташування робочих елементів Стоматологічний зонд, що заявляється (див фіг) складається з рукоятки 1 .стержня 2 діаметром 1,0мм, та довжиною 11,0-12,0см, жолобка 3 завширшки 0,5мм та довжиною 4,5-5,0см, обмежувача 4, маркуюча борозна 5 Робота стоматологічного зонда, що заявляється полягає в наступному для проведення розтину вивідного протоку слинної залози робочу частину стержня 2 вводять в вустя вивідного протоку слинної залози На рукоятці 1 розташовано маркуючу борозну 5 для визначення положення жолобка 3 на робочій частині стержня 2 По жолобку 3 проводять розтин слизової оболонки над вивідним протоком та стінки вивідного протоку слинної залози лезом скальпеля до обмежувача 4 на КІНЦІ жолобка З В стержні 2, розташовано мандрен 6, який призначений для механічної очистки зонда Стоматологічний зонд, що заявляється опробовано на хворих зі слинокам'яною хворобою на базі стоматологічної ПОЛІКЛІНІКИ Національного медичного університету їм О О Богомольця Частота ускладнень 0% Література 1 Г П Рузін, М П Бурих Основи технології операцій в хірургічній стоматології та щелепнолицьовій хірурги - Харків - ТОВ "Знание" 2000 с 189 о (О 60220 SJ Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
