Пристрій для дослідження функціонального стану шлунково-кишкового тракту

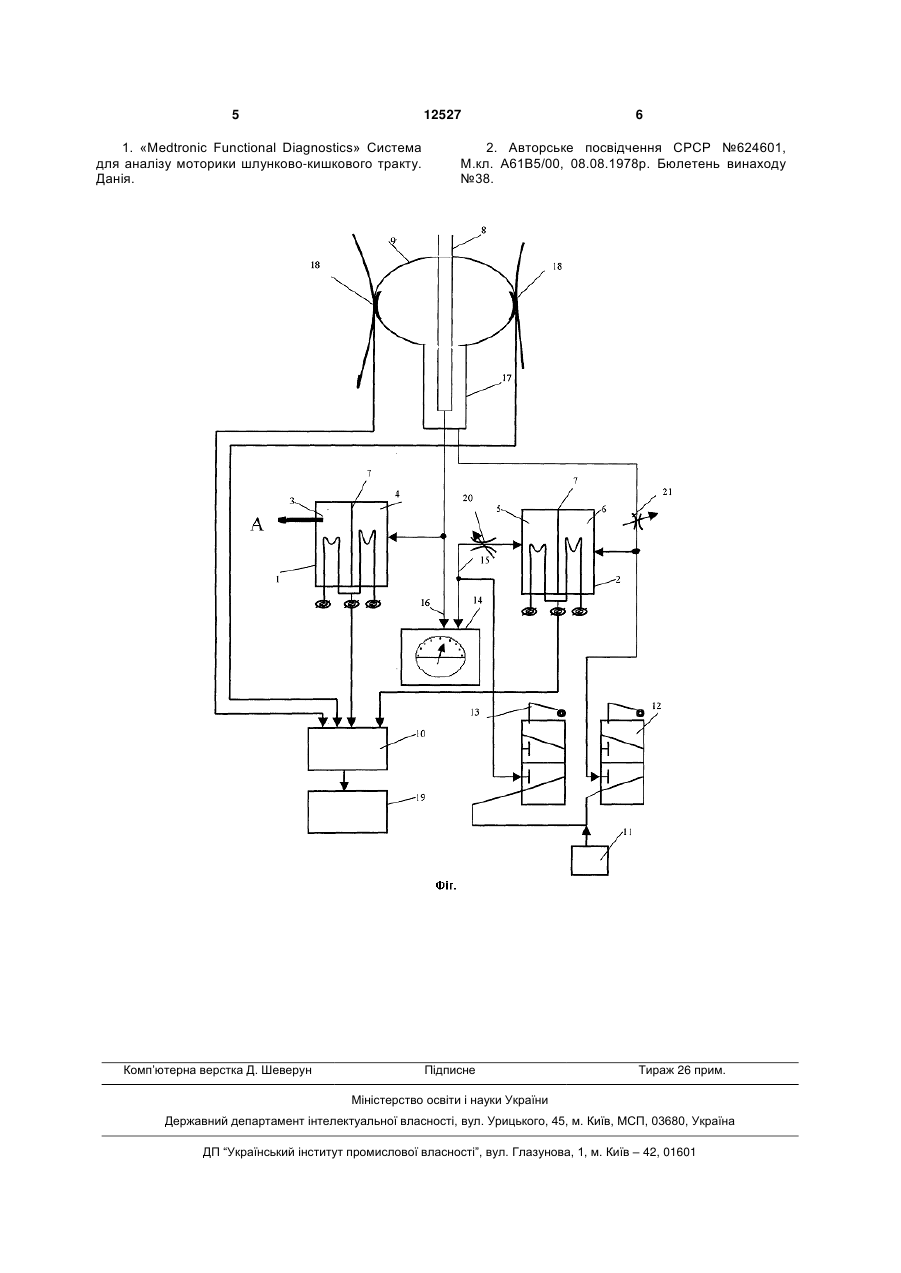

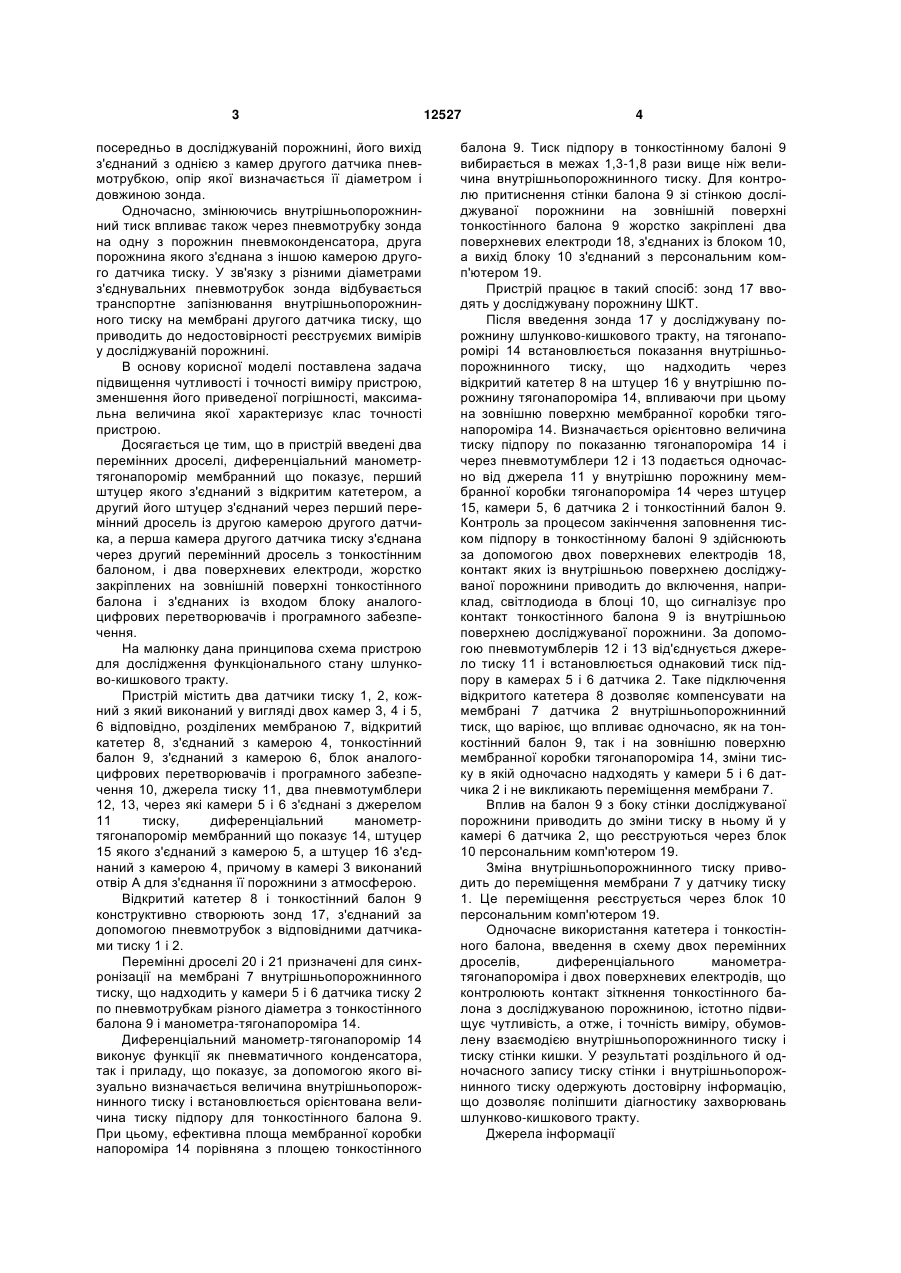

Пристрій для дослідження функціонального стану шлунково-кишкового тракту, що містить два датчики тиску, кожний з яких виконаний у вигляді двох камер, розділених мембраною, відкритий катетер, з'єднаний з першою камерою першого датчика тиску, тонкостінний балон, з'єднаний з першою камерою другого датчика тиску, блок аналого-цифрових перетворювачів і програмного забезпечення, входи якого з'єднані з виходами пер 3 посередньо в досліджуваній порожнині, його вихід з'єднаний з однією з камер другого датчика пневмотрубкою, опір якої визначається її діаметром і довжиною зонда. Одночасно, змінюючись внутрішньопорожнинний тиск впливає також через пневмотрубку зонда на одну з порожнин пневмоконденсатора, друга порожнина якого з'єднана з іншою камерою другого датчика тиску. У зв'язку з різними діаметрами з'єднувальних пневмотрубок зонда відбувається транспортне запізнювання внутрішньопорожнинного тиску на мембрані другого датчика тиску, що приводить до недостовірності реєструємих вимірів у досліджуваній порожнині. В основу корисної моделі поставлена задача підвищення чутливості і точності виміру пристрою, зменшення його приведеної погрішності, максимальна величина якої характеризує клас точності пристрою. Досягається це тим, що в пристрій введені два перемінних дроселі, диференціальний манометртягонапоромір мембранний що показує, перший штуцер якого з'єднаний з відкритим катетером, а другий його штуцер з'єднаний через перший перемінний дросель із другою камерою другого датчика, а перша камера другого датчика тиску з'єднана через другий перемінний дросель з тонкостінним балоном, і два поверхневих електроди, жорстко закріплених на зовнішній поверхні тонкостінного балона і з'єднаних із входом блоку аналогоцифрових перетворювачів і програмного забезпечення. На малюнку дана принципова схема пристрою для дослідження функціонального стану шлунково-кишкового тракту. Пристрій містить два датчики тиску 1, 2, кожний з який виконаний у вигляді двох камер 3, 4 і 5, 6 відповідно, розділених мембраною 7, відкритий катетер 8, з'єднаний з камерою 4, тонкостінний балон 9, з'єднаний з камерою 6, блок аналогоцифрових перетворювачів і програмного забезпечення 10, джерела тиску 11, два пневмотумблери 12, 13, через які камери 5 і 6 з'єднані з джерелом 11 тиску, диференціальний манометртягонапоромір мембранний що показує 14, штуцер 15 якого з'єднаний з камерою 5, а штуцер 16 з'єднаний з камерою 4, причому в камері 3 виконаний отвір А для з'єднання її порожнини з атмосферою. Відкритий катетер 8 і тонкостінний балон 9 конструктивно створюють зонд 17, з'єднаний за допомогою пневмотрубок з відповідними датчиками тиску 1 і 2. Перемінні дроселі 20 і 21 призначені для синхронізації на мембрані 7 внутрішньопорожнинного тиску, що надходить у камери 5 і 6 датчика тиску 2 по пневмотрубкам різного діаметра з тонкостінного балона 9 і манометра-тягонапороміра 14. Диференціальний манометр-тягонапоромір 14 виконує функції як пневматичного конденсатора, так і приладу, що показує, за допомогою якого візуально визначається величина внутрішньопорожнинного тиску і встановлюється орієнтована величина тиску підпору для тонкостінного балона 9. При цьому, ефективна площа мембранної коробки напороміра 14 порівняна з площею тонкостінного 12527 4 балона 9. Тиск підпору в тонкостінному балоні 9 вибирається в межах 1,3-1,8 рази вище ніж величина внутрішньопорожнинного тиску. Для контролю притиснення стінки балона 9 зі стінкою досліджуваної порожнини на зовнішній поверхні тонкостінного балона 9 жорстко закріплені два поверхневих електроди 18, з'єднаних із блоком 10, а вихід блоку 10 з'єднаний з персональним комп'ютером 19. Пристрій працює в такий спосіб: зонд 17 вводять у досліджувану порожнину ШКТ. Після введення зонда 17 у досліджувану порожнину шлунково-кишкового тракту, на тягонапоромірі 14 встановлюється показання внутрішньопорожнинного тиску, що надходить через відкритий катетер 8 на штуцер 16 у внутрішню порожнину тягонапороміра 14, впливаючи при цьому на зовнішню поверхню мембранної коробки тягонапороміра 14. Визначається орієнтовно величина тиску підпору по показанню тягонапороміра 14 і через пневмотумблери 12 і 13 подається одночасно від джерела 11 у внутрішню порожнину мембранної коробки тягонапороміра 14 через штуцер 15, камери 5, 6 датчика 2 і тонкостінний балон 9. Контроль за процесом закінчення заповнення тиском підпору в тонкостінному балоні 9 здійснюють за допомогою двох поверхневих електродів 18, контакт яких із внутрішньою поверхнею досліджуваної порожнини приводить до включення, наприклад, світлодиода в блоці 10, що сигналізує про контакт тонкостінного балона 9 із внутрішньою поверхнею досліджуваної порожнини. За допомогою пневмотумблерів 12 і 13 від'єднується джерело тиску 11 і встановлюється однаковий тиск підпору в камерах 5 і 6 датчика 2. Таке підключення відкритого катетера 8 дозволяє компенсувати на мембрані 7 датчика 2 внутрішньопорожнинний тиск, що варіює, що впливає одночасно, як на тонкостінний балон 9, так і на зовнішню поверхню мембранної коробки тягонапороміра 14, зміни тиску в якій одночасно надходять у камери 5 і 6 датчика 2 і не викликають переміщення мембрани 7. Вплив на балон 9 з боку стінки досліджуваної порожнини приводить до зміни тиску в ньому й у камері 6 датчика 2, що реєструються через блок 10 персональним комп'ютером 19. Зміна внутрішньопорожнинного тиску приводить до переміщення мембрани 7 у датчику тиску 1. Це переміщення реєструється через блок 10 персональним комп'ютером 19. Одночасне використання катетера і тонкостінного балона, введення в схему двох перемінних дроселів, диференціального манометратягонапороміра і двох поверхневих електродів, що контролюють контакт зіткнення тонкостінного балона з досліджуваною порожниною, істотно підвищує чутливість, а отже, і точність виміру, обумовлену взаємодією внутрішньопорожнинного тиску і тиску стінки кишки. У результаті роздільного й одночасного запису тиску стінки і внутрішньопорожнинного тиску одержують достовірну інформацію, що дозволяє поліпшити діагностику захворювань шлунково-кишкового тракту. Джерела інформації 5 12527 1. «Medtronic Functional Diagnostics» Система для аналізу моторики шлунково-кишкового тракту. Данія. Комп’ютерна верстка Д. Шеверун 6 2. Авторське посвідчення СРСР №624601, М.кл. А61В5/00, 08.08.1978p. Бюлетень винаходу №38. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
