Вузол з’єднання торговельно-виставкового обладнання стелажного типу

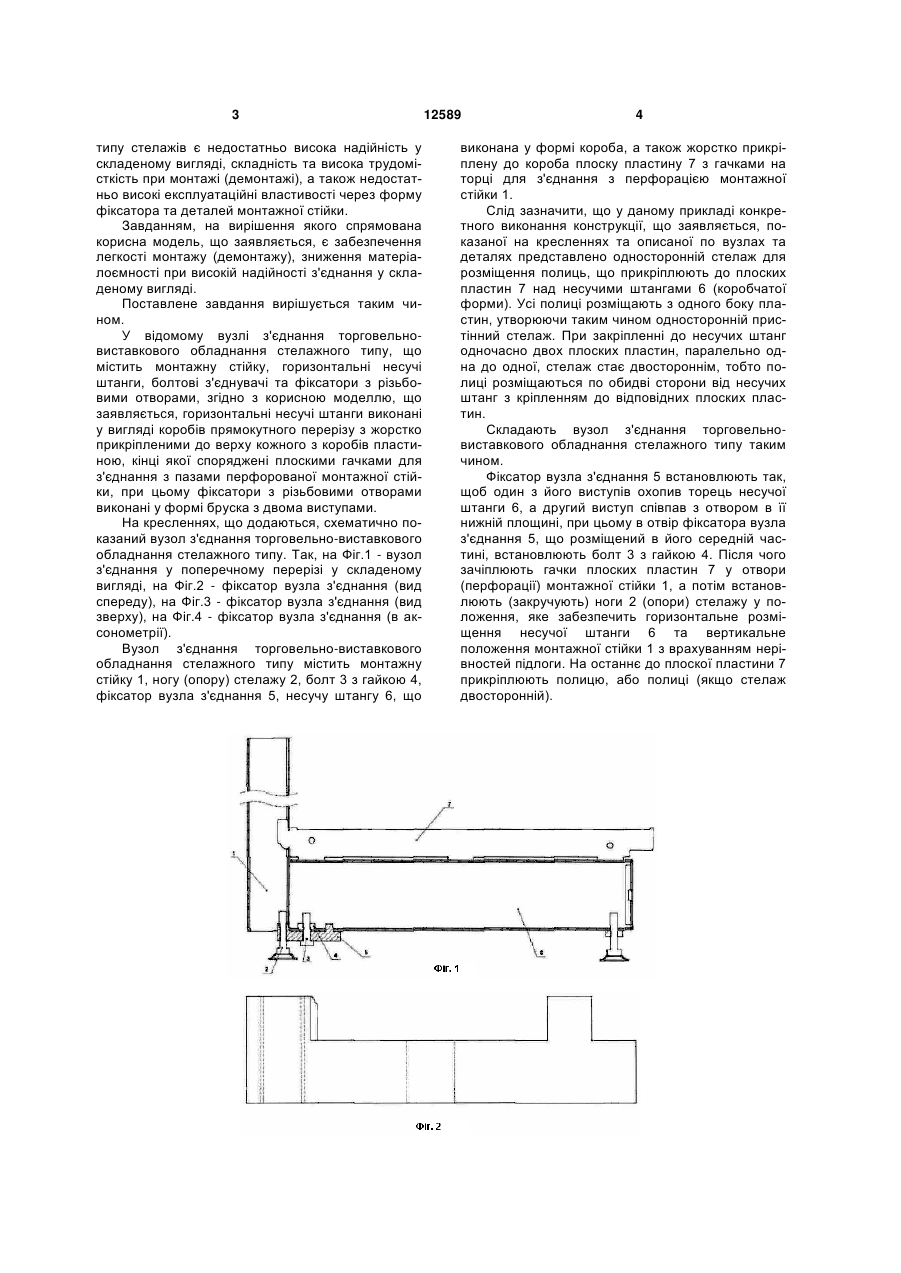

Вузол з’єднання торгівельно-виставкового обладнання стелажного типу, що містить монтажну стійку, горизонтальні несучі штанги, болтові 3 типу стелажів є недостатньо висока надійність у складеному вигляді, складність та висока трудомісткість при монтажі (демонтажі), а також недостатньо високі експлуатаційні властивості через форму фіксатора та деталей монтажної стійки. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є забезпечення легкості монтажу (демонтажу), зниження матеріалоємності при високій надійності з'єднання у складеному вигляді. Поставлене завдання вирішується таким чином. У відомому вузлі з'єднання торговельновиставкового обладнання стелажного типу, що містить монтажну стійку, горизонтальні несучі штанги, болтові з'єднувачі та фіксатори з різьбовими отворами, згідно з корисною моделлю, що заявляється, горизонтальні несучі штанги виконані у вигляді коробів прямокутного перерізу з жорстко прикріпленими до верху кожного з коробів пластиною, кінці якої споряджені плоскими гачками для з'єднання з пазами перфорованої монтажної стійки, при цьому фіксатори з різьбовими отворами виконані у формі бруска з двома виступами. На кресленнях, що додаються, схематично показаний вузол з'єднання торговельно-виставкового обладнання стелажного типу. Так, на Фіг.1 - вузол з'єднання у поперечному перерізі у складеному вигляді, на Фіг.2 - фіксатор вузла з'єднання (вид спереду), на Фіг.3 - фіксатор вузла з'єднання (вид зверху), на Фіг.4 - фіксатор вузла з'єднання (в аксонометрії). Вузол з'єднання торговельно-виставкового обладнання стелажного типу містить монтажну стійку 1, ногу (опору) стелажу 2, болт 3 з гайкою 4, фіксатор вузла з'єднання 5, несучу штангу 6, що 12589 4 виконана у формі короба, а також жорстко прикріплену до короба плоску пластину 7 з гачками на торці для з'єднання з перфорацією монтажної стійки 1. Слід зазначити, що у даному прикладі конкретного виконання конструкції, що заявляється, показаної на кресленнях та описаної по вузлах та деталях представлено односторонній стелаж для розміщення полиць, що прикріплюють до плоских пластин 7 над несучими штангами 6 (коробчатої форми). Усі полиці розміщають з одного боку пластин, утворюючи таким чином односторонній пристінний стелаж. При закріпленні до несучих штанг одночасно двох плоских пластин, паралельно одна до одної, стелаж стає двостороннім, тобто полиці розміщаються по обидві сторони від несучих штанг з кріпленням до відповідних плоских пластин. Складають вузол з'єднання торговельновиставкового обладнання стелажного типу таким чином. Фіксатор вузла з'єднання 5 встановлюють так, щоб один з його виступів охопив торець несучої штанги 6, а другий виступ співпав з отвором в її нижній площині, при цьому в отвір фіксатора вузла з'єднання 5, що розміщений в його середній частині, встановлюють болт 3 з гайкою 4. Після чого зачіплюють гачки плоских пластин 7 у отвори (перфорації) монтажної стійки 1, а потім встановлюють (закручують) ноги 2 (опори) стелажу у положення, яке забезпечить горизонтальне розміщення несучої штанги 6 та вертикальне положення монтажної стійки 1 з врахуванням нерівностей підлоги. На останнє до плоскої пластини 7 прикріплюють полицю, або полиці (якщо стелаж двосторонній). 5 Комп’ютерна верстка А. Крулевський 12589 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
