Поперечний транспортер льнозбиральної машини

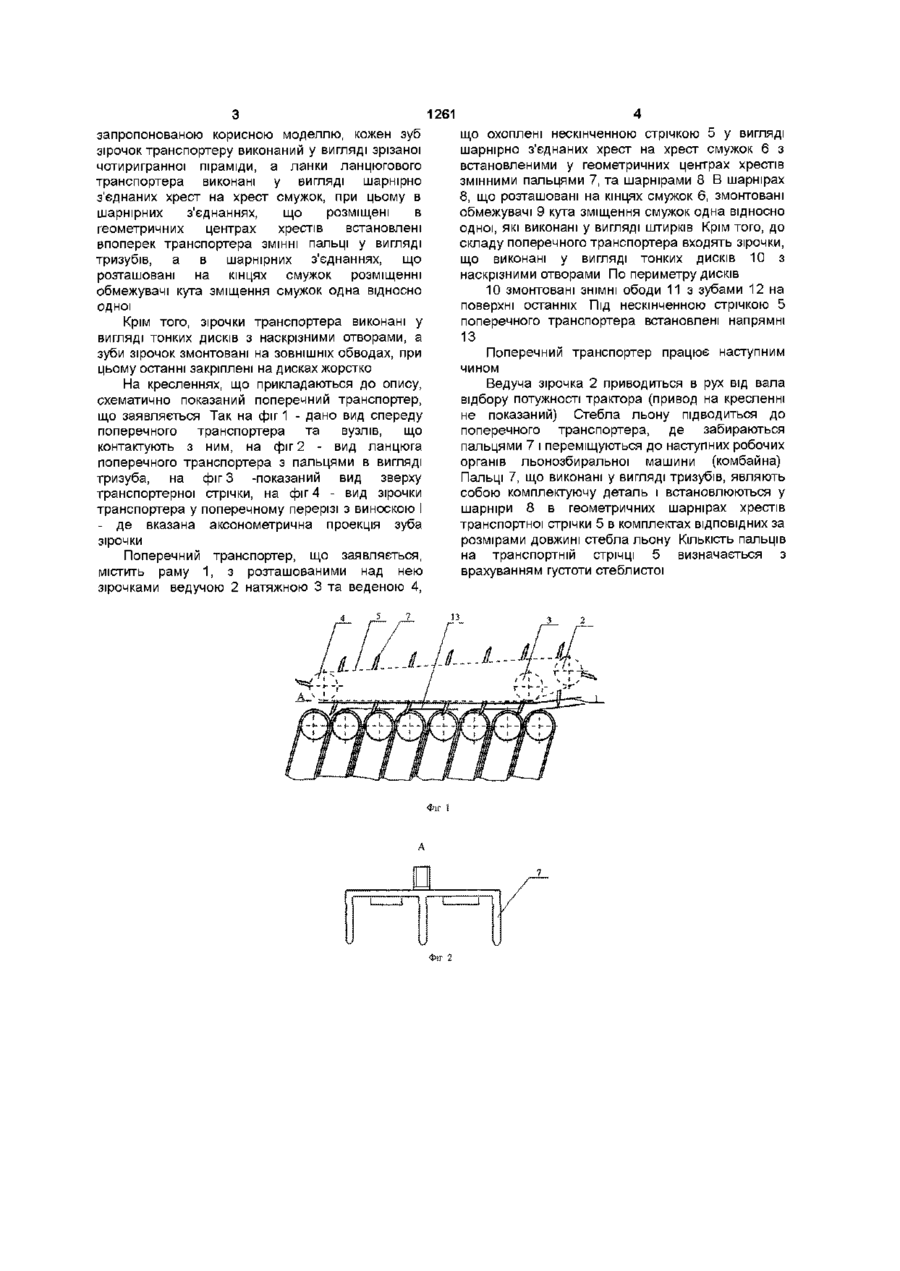

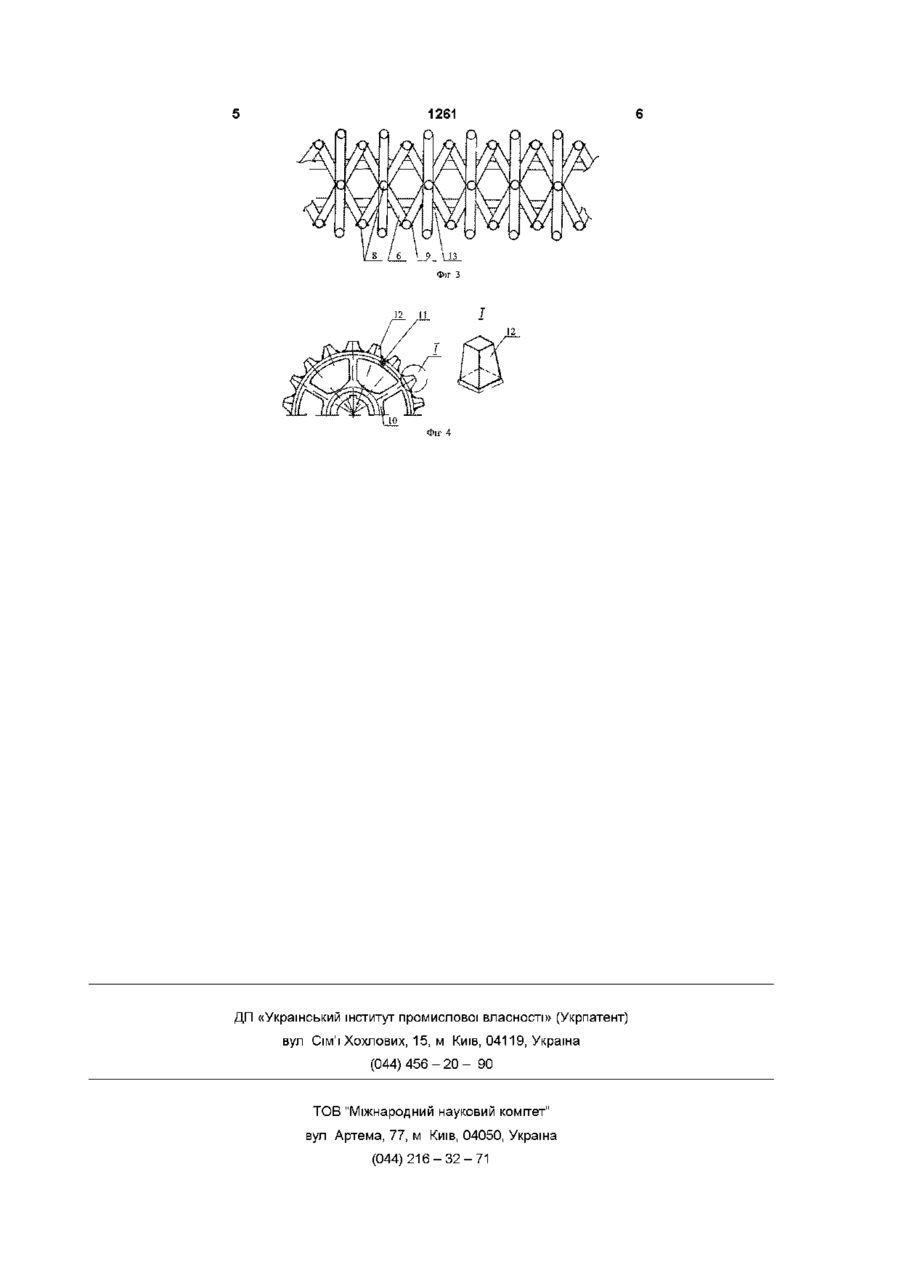

1 Поперечний транспортер льонозбиральної машини, що змонтований на рамі і виконаний у вигляді ланцюгового транспортера з еквідестантно розміщеними на його робочій поверхні пальцями, при цьому транспортер оснащений напрямними прутками та огороджуючими пластинами, який відрізняється тим, що кожен зуб зірочок транспортера виконаний у вигляді зрізаної чотиригранної піраміди, а ланки ланцюгового транспортера виконані у вигляді шарнірно з'єднаних хрест на хрест смужками, при цьому в шарнірних з'єднаннях, що розміщені в геометричних центрах хрестів встановлені впоперек транспортера ЗМІННІ пальці у вигляді тризубів, а в шарнірних з'єднаннях, що розташовані на кінцях смужок, розміщені обмежувачі кута зміщення смужок одна відносно одної 2 Поперечний транспортер льонозбиральної машини за п 1, який відрізняється тим, що зірочки транспортера виконані у вигляді дисків з наскрізними отворами, а зуби зірочок змонтовані на знімних ободах, при цьому останні закріплені на дисках жорстко Корисна модель належить до галузі с/г машинобудування і може бути використана як вузол льонозбирального комбайна або причіпної льонозбиральної машини Відомий поперечний транспортер того ж призначення, який містить раму, три пасові передачі, що включають ведучі шківи, опорні і підтримуючі роликі, ведені шківи з натяжниками та три пасові передачі з прикріпленими до них пальцями, а також направляючі пругкі і огороджуючи щитки [див Болотов И Н , Козырева А А и др Комплексная механизация льноводства - Л-М Сельхозиздат, 1962 - с 66] Недоліком такого поперечного транспортера є можливе пробуксовування пасів, що приводить до забивання поперечного транспортера на густому і полеглому льонові Найбільш близьким за технічною суттю до запропонованого пристрою є поперечний транспортер, що є вузлом льонокомбайну ЛК-4А, який містить раму із змонтованими на останній трирядної ланцюгової передачі, яка містить ведучі, натяжні і напрямні зАрочки з охоплюючими їх ланцюгами та еквідистантно закріпленими на них пальцями, а також напрямні пругкі і огороджуючи щитки [див Воронов Ю И , Ковалев Л Н , Устинов А Н Сельскохозяйственные машины - М Агропромиздат 1990 -с 203] Суттєвими недоліками такого транспортера є те, що він має велику металомісткість через наявність трьох рядів ланцюгів та нерівномірну подачу стрічки льону по ширині через малу зону контакту стебла льону з пальцями, який здійснює функцію тримача стебла у заданому положенні, особливо при полеглому льонові В основу корисної моделі, що заявляється, поставлене завдання у відомому поперечному транспортері, шляхом зміни його конструкції отримати новий технічний результат, що полягає у зменшенні металомісткості пристрою та рівномірності подачі стрічки по ширині Поставлене завдання вирішується наступним чином У відомому поперечному транспортері льонокомбайна, що змонтований на рамі і виконаний у вигляді ланцюгового транспортера з еквідистантно розміщеними на його робочій поверхні пальцями, при цьому транспортер споряджений напрямними прутками та огороджуючими пластинами, згідно з (О 1261 запропонованою корисною моделлю, кожен зуб зірочок транспортеру виконаний у вигляді зрізаної чотиригранної піраміди, а ланки ланцюгового транспортера виконані у вигляді шарнірно з'єднаних хрест на хрест смужок, при цьому в шарнірних з'єднаннях, що розміщені в геометричних центрах хрестів встановлені впоперек транспортера ЗМІННІ пальці у вигляді тризубів, а в шарнірних з'єднаннях, що розташовані на кінцях смужок розміщенні обмежувачі кута зміщення смужок одна відносно одної Крім того, зірочки транспортера виконані у вигляді тонких дисків з наскрізними отворами, а зуби зірочок змонтовані на ЗОВНІШНІХ обводах, при цьому останні закріплені на дисках жорстко На кресленнях, що прикладаються до опису, схематично показаний поперечний транспортер, що заявляється Так на фіг 1 - дано вид спереду поперечного транспортера та вузлів, що контактують з ним, на фіг 2 - вид ланцюга поперечного транспортера з пальцями в вигляді тризуба, на фіг 3 -показаний вид зверху транспортерної стрічки, на фіг 4 - вид зірочки транспортера у поперечному перерізі з виноскою І - де вказана аксонометрична проекція зуба зірочки Поперечний транспортер, що заявляється, містить раму 1, з розташованими над нею зірочками ведучою 2 натяжною 3 та веденою 4, що охоплені нескінченною стрічкою 5 у вигляді шарнірно з'єднаних хрест на хрест смужок 6 з встановленими у геометричних центрах хрестів змінними пальцями 7, та шарнірами 8 В шарнірах 8, що розташовані на кінцях смужок 6, змонтовані обмежувачі 9 кута зміщення смужок одна відносно одної, які виконані у вигляді штирків Крім того, до складу поперечного транспортера входять зірочки, що виконані у вигляді тонких дисків 10 з наскрізними отворами По периметру дисків 10 змонтовані ЗНІМНІ ободи 11 з зубами 12 на поверхні останніх Під нескінченною стрічкою 5 поперечного транспортера встановлені напрямні 13 Поперечний транспортер працює наступним чином Ведуча зірочка 2 приводиться в рух від вала відбору потужності трактора (привод на кресленні не показаний) Стебла льону підводиться до поперечного транспортера, де забираються пальцями 7 і переміщуються до наступних робочих органів льонозбиральної машини (комбайна) Пальці 7, що виконані у вигляді тризубів, являють собою комплектуючу деталь і встановлюються у шарніри 8 в геометричних шарнірах хрестів транспортної стрічки 5 в комплектах ВІДПОВІДНИХ за розмірами довжині стебла льону КІЛЬКІСТЬ пальців на транспортній стрічці 5 визначається з врахуванням густоти стеблистої 1261 D 12 D ІЇ Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
