Спосіб прицілювання стрілецької зброї
Формула / Реферат
Способ прицеливания стрелкового оружия, заключающийся в одновременном наблюдении окружающего пространства и изображения прицельной марки, в обнаружении цели в наблюдаемом пространстве и в развороте оси оружия вокруг точки, в которой находится глаз, досовмещения марки с целью, отличающийся тем, что окружающее пространство наблюдают отраженным в светоделителе прицела, а прицельную марку через светоделитель, разместив предварительно ось оружия под углом 180° > а > 90° к линии визирования глаза.
Текст

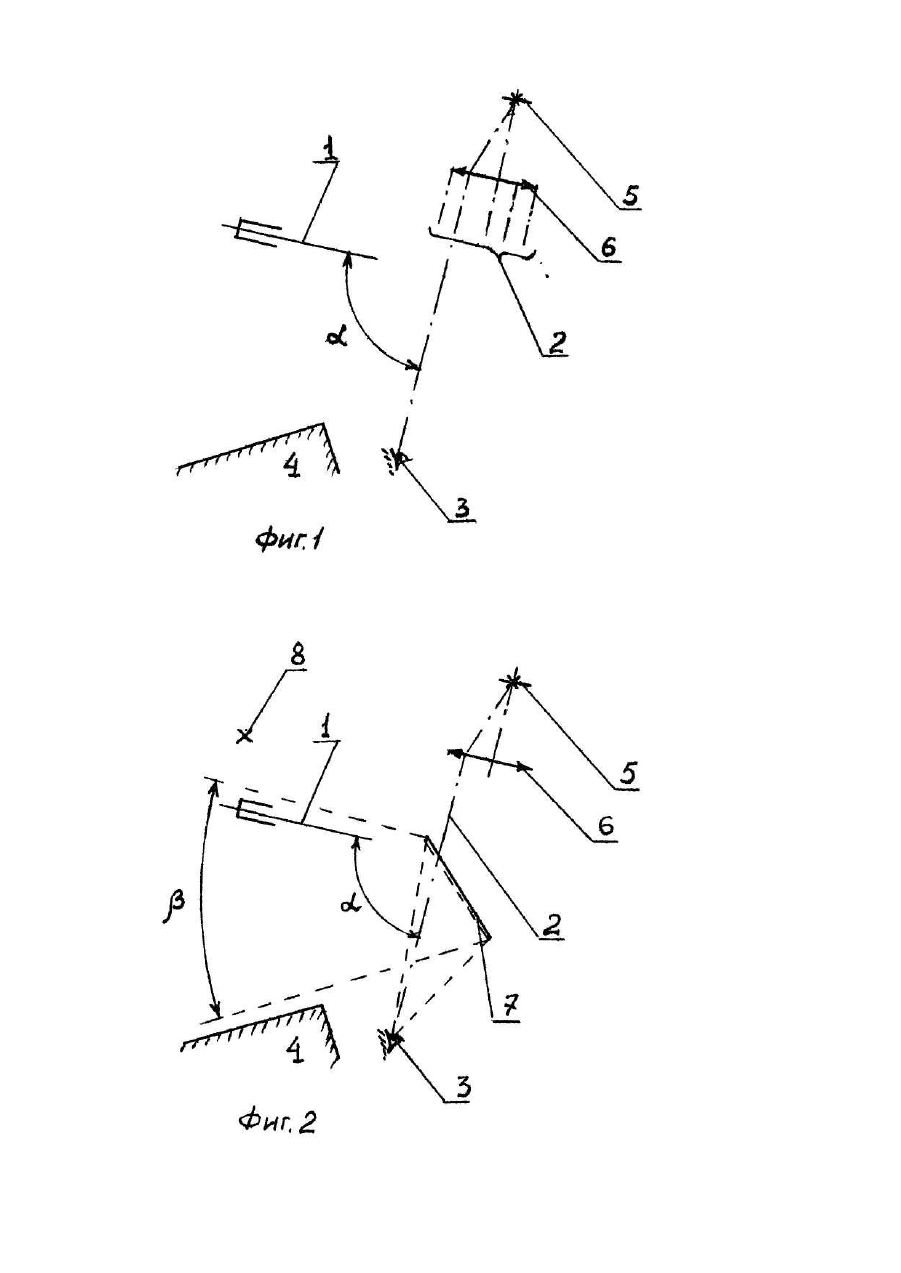

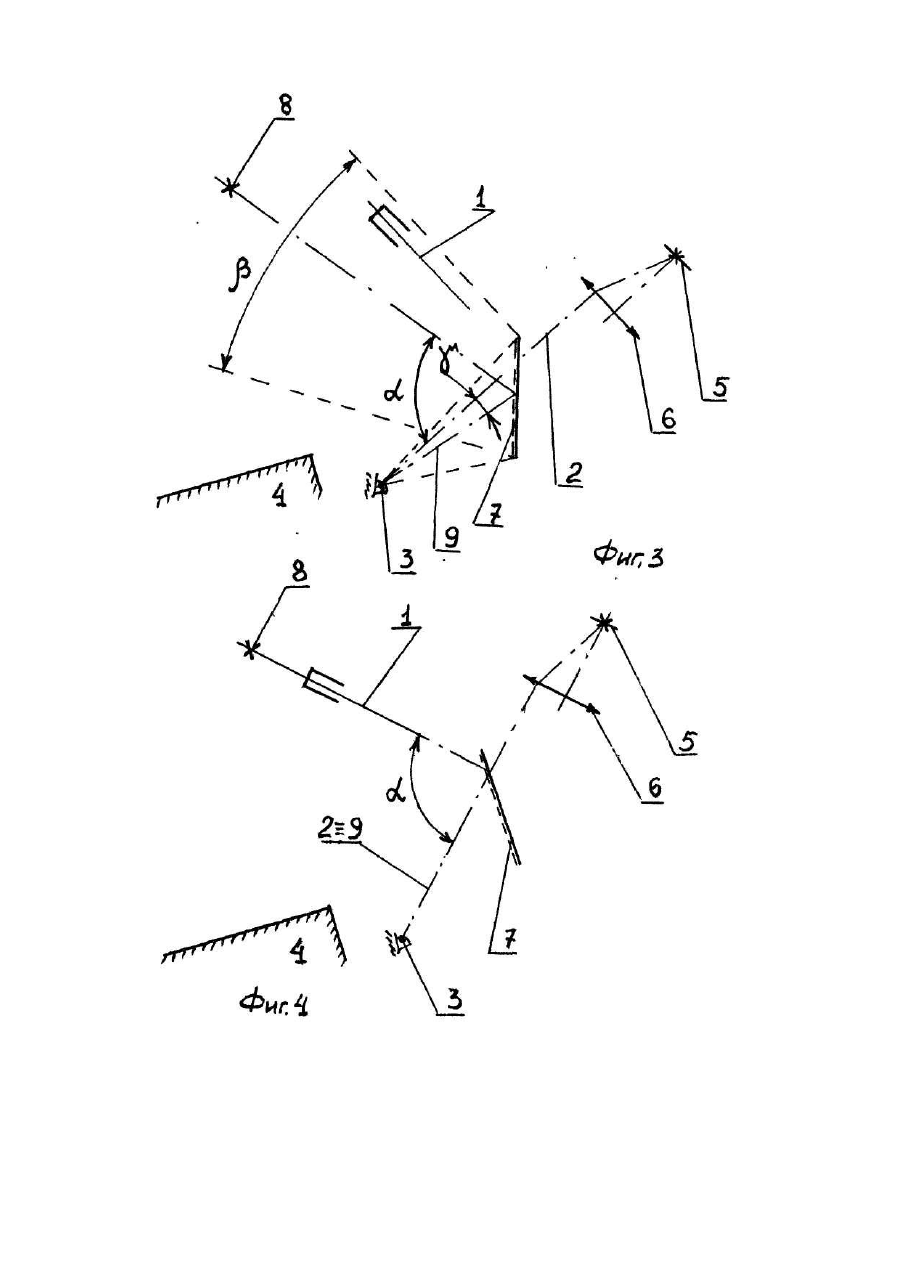

Предлагаемое техническое решение относится к области оптического прицелостроения, в частности, к способам прицеливания боевого и охотничьего оружия, и может использоваться при разработке оружия и коллиматорных прицелов для него. Известен способ с использованием коллиматорного прицела [1]. Этот способ предусматривает следующую последовательность операций, выполняемых стрелком: - обнаружение цели в процессе наблюдения окружающего пространства двумя глазами, - размещение (ориентирование) оружия так, чтобы светоделитель (отражатель) прицела находился между глазом и целью, а ось отвода оружия была направлена в сторону цели, - одновременное наблюдение одним глазом цели через светоделитель и изображения прицельной марки (сетки), которое отражается светоделителем, - разворот оси ствола оружия вокруг точки, в которой находится глаз, до совмещения марки с целью. После этого стрелок нажимает на спусковой крючок. Этот способ прицеливания стрелкового оружия обеспечивает поражение цели только в условиях ее прямой видимости. В то же время опыт современных боевых действий показывает, что в результате прямой видимости сам стрелок подвергается опасности быть обнаруженным и пораженным. Опыт охоты показывает, что охотник может быть обнаружен раньше, чем выстрелит. Отсюда вытекает необходимость разработки способа прицеливания, который исключал бы необходимость прямого контакта стрелка и цели (дичи), т.е. обеспечивал бы прицеливание из укрытия, из-за угла. Таким образом, недостаток известного способа заключается в том, что при его применении сам стрелок подвергается опасности быть обнаруженным, пораженным. Задача - обеспечение прицеливания из укрытия, путем исключения прямого визуального контакта стрелка с целью. Указанная задача решается тем, что в известном способе, который заключается в одновременном наблюдении окружающего пространства и изображения прицельной марки, в обнаружении цели в окружающем пространстве и в развороте оси оружия вокруг точки, в которой находится глаз, до совмещения марки с целью, согласно изобретению, окружающее пространство наблюдают отраженным в светоделителе прицела, а прицельную марку через светоделитель, разместив предварительно ось ствола оружия под углом 180°> a ≥ 90° к линии визирования глаза. Сопоставительный анализ с прототипом показывает, что заявляемый способ отличается новой операцией (ось оружия размещают под углом к линии визирования) и изменением режима проведения операции одновременного наблюдения пространства целей (при отражении от светоделителя вместо наблюдения через него) и наблюдения прицельной марки (через светоделитель вместо наблюдения при отражении от него). Сущность предложения поясняется описанием и чертежами, которые иллюстрируют последовательность операций предлагаемого способа: - фиг. 1 - операцию ориентирования оси оружия, - фиг.2 - операцию наблюдения пространства целей и прицельной марки, - фиг.3 - операцию поиска и обнаружения цели, - фиг.4 - операцию совмещения прицельной марки с целью. Предлагаемый способ предусматривает следующую последовательность операций. 1. Размещают ось ствола оружия 1 под углом 180°> α ≥ 90° к линии визирования 2 глаза 3 стрелка так, чтобы она выступала из-за укрытия 4 в сторону пространства целей (фиг. 1). Конструктивное направление линии визирования 2 определяется линией, соединяющей перекрестие марки 5 прицела с узловой точкой объектива 6, в фокальной плоскости которого эта марка установлена. Поэтому эта операция осуществляется руками: стрелок выносит оружие из укрытия, оставаясь сам за ним. 2. Одновременно наблюдают одним глазом изображение окружающего пространства, отраженного в светоделителе 7 прицела, и изображение прицельной марки 5 через светоделитель 7 и объектив 6 (фиг.2). Угол β, в пределах которого стрелок может обнаруживать цель 8, определяется апертурой светоделителя 7. На фиг.2 цель 8 не попадает в зону наблюдаемого пространства и поэтому не видна. Конструктивно эта операция реализуется глазом стрелка при наблюдении светоделителя прицела. 3. Разворачивают ось ствола оружия 1 вокруг точки, в которой находится глаз 3, и обнаруживают цель 8 в изображении окружающего пространства (фиг.3). Эта операция осуществляется глазом и руками: стрелок разворачивает оружие, не теряя из поля зрения изображение прицельной марки. В общем случае между линией 9 наблюдения цели 8 и линией визирования 2 прицельной марки есть угол рассогласования у, 4. Разворачивают ось ствола оружия 1 вокруг точки, в которой находится глаз стрелка, до совмещения линии 9 наблюдения цели 8 с линией визирования прицельной марки (фиг.4). Эта операция реализуется аналогично предыдущей. В результате проведения указанных операций стрелок видит изображение прицельной марки, которое наложено на изображение цели, и нажимает на спусковой крючок. При этом сам стрелок находится в укрытии, т.е. вне визуальной видимости его целью. Таким образом, введение операции ориентирования оси ствола оружия под углом к линии визирования глаза стрелка и наблюдение пространства целей отраженным в светоделителе прицела, а прицельной марки через отражатель позволило исключить прямой визуальный контакт стрелка с целью и вести прицельную стрельбу из укрытия. По сравнению с известным способом прицеливания предлагаемый способ обеспечивает прицеливание из укрытия, что в и тоге повышает безопасность стрелка при боевых действиях и скрытность при охоте.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for aiming shooting arms
Автори англійськоюSenatorov Volodymyr Mykolaiovych
Назва патенту російськоюСпособ прицеливания стрелкового оружия
Автори російськоюСенаторов Владимир Николаевич
МПК / Мітки
МПК: F41G 3/16
Мітки: спосіб, стрілецької, зброї, прицілювання
