Замикаючий механізм стрілецької зброї або артилерійської гармати

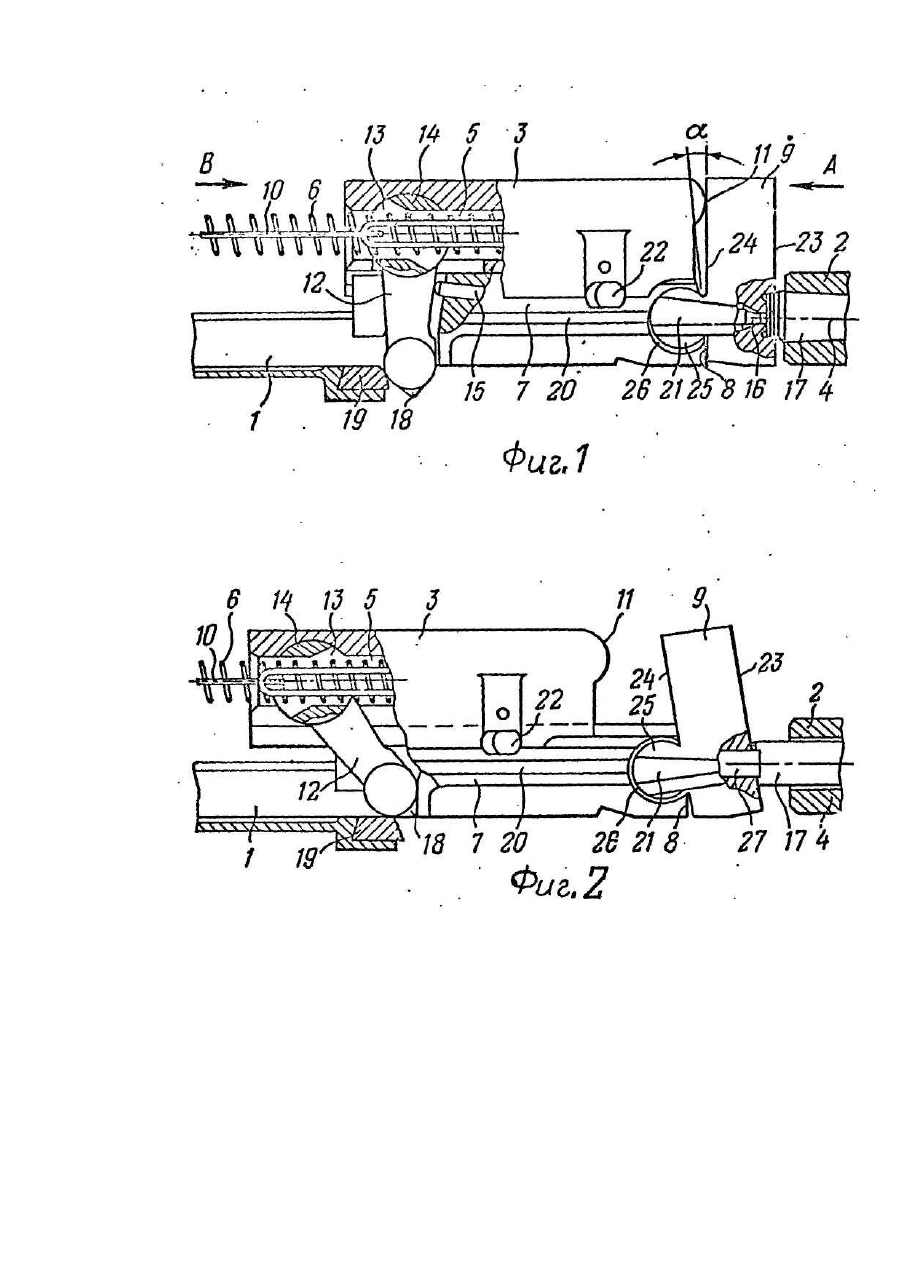

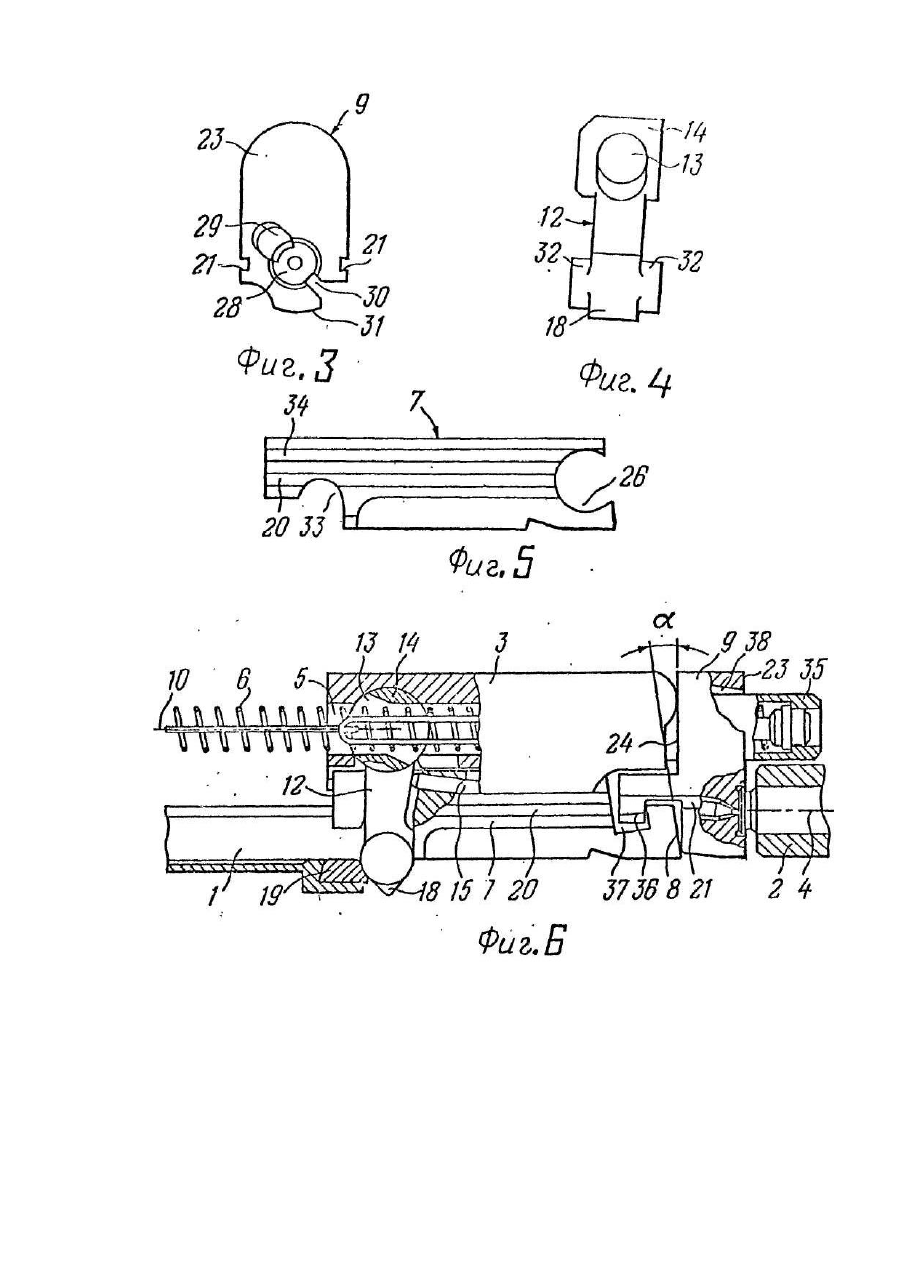

Изобретение относится к стрелковому оружию и артиллерийским орудиям, касается их узлов, а более точно - запирающих механизмов стрелкового оружия или артиллерийского орудия. Настоящее изобретение может быть использовано в оборонной промышленности при производстве широкого ассортимента стрелкового оружия, такого, как автоматические охотничьи ружья, автоматы, пулеметы, пистолеты, спортивное оружие и другие. Также настоящее изобретение может найти применение при производстве артиллерийских орудий, таких, как ручные автоматические гранатометы, крупнокалиберные ручные пулеметы и автоматические пушки. Существующие в настоящее время стрелковое оружие и артиллерийские орудия характеризуются при стрельбе высокой отдачей, приводящей в режиме ведения автоматического огня к низкой кучности огня (точности попадания в цель). Основным узлом, оказывающим влияние на отдачу при стрельбе и кучность автоматического огня, является запирающий механизм стрелкового оружия и артиллерийского орудия. Используемые запирающие механизмы обеспечивают при запирании ствола жесткое соединение одного из их основных элементов - затвора с другими узлами, что приводит при стрельбе к сильной отдаче, направленной в плечо стрелка. Таким образом, для частичного устранения отдачи весьма важной является задача совершенствования конструкций запирающих механизмов. Так, широко известен запирающий механизм, используемый в автомате Калашникова, содержащий устанавливаемую в ствольной коробке перед стволом затворную раму со штоком, соединенным с газовым поршнем, и установленный в затворной раме с возможностью возвратно-поступательного перемещения и поворота относительно оси ствола скользящий затвор. В затворной раме имеется фигурный вырез, а в скользящем затворе - соответствующий выступ, которые предназначены для взаимодействия затворной рамы со скользящим затвором как при отпирании ствола, так и при его запирании. Кроме того, на скользящем затворе имеется два боевых упора, предназначенных для взаимодействия со ствольной коробкой при отпирании и запирании ствола. В момент выстрела, сопровождающегося образованием пороховых газов под высоким давлением, часть пороховых газов, попадая в газовую камеру, давит на газовый поршень, приводя через шток в движение затворную раму. При движении в крайнее заднее положение затворная рама поворачивает затвор, выводя его боевые упоры из зацепления со ствольной коробкой и тем самым обеспечивая отпирание створа. После того, как затворная рама с затвором доходят до крайнего заднего положения, возвратная пружина возвращает их вперед и запирание ствола происходит в обратной последовательности (1), Как видно, при запирании ствола происходит жесткое соединение между затвором и ствольной коробкой. При этом в момент выстрела энергия выстрела передается через ствольную коробку и связанный с ней приклад стрелку, вызывая изменение положения оружия и смещение линии прицеливания, что приводит к низкой кучности огня. Известно устройство - запирающий механизм автоматического оружия со скользящим полусвободным затвором (3). Известное устройство содержит ствольную коробку с боевым упором, затвор с запирающими рычагами, затворную раму и возвратный механизм. Затворная рама соединена со штоком возвратного механизма, размещенного впереди над стволом. Затвор имеет канал для ударника и чашечку на зеркало для дна гильзы. В чашечку выходит боек ударника. Двуплечие запирающие рычаги установлены с возможностью качания в затворе и взаимодействуют одними концами с боевым упором, а другими - с затворной рамой. Изготовление подобного запирающего механизма требует применение технологически сложных операций. Также широко известен запирающий механизм стрелкового оружия или артиллерийского орудия, устанавливаемый в ствольной коробке перед стволом стрелкового оружия или артиллерийского орудия и содержащий затворную раму с выполненным в ней параллельно оси ствола каналом, в котором размещена возвратная пружина, и обращенный опорной площадкой к стволу скользящий затвор, имеющие фиксированное положение при запирании ствола и совершающие возвратно-поступательные перемещения вдоль оси ствола при его отпирании, ударник, имеющий боевую часть и размещенный в канале скользящего затвора, и выбрасыватель гильз. На обращенных друг к другу поверхностях затворной рамы и скользящего затвора выполнены наклонный выступ и наклонный паз, соответственно. Также, как и в описанном выше запирающем механизме, в этой конструкции предусмотрен шток, предназначенный для соединения с газовым поршнем. После осуществления выстрела затворная рама, перемещаемая штоком, движется в сторону крайнего заднего положения и своим наклонным выступом входит в зацепление с соответствующим пазом в скользящем затворе, захватывает и поднимает его, выводя скользящий затвор из зацепления со ствольной коробкой. При достижении крайнего заднего положения затворная рама и скользящий затвор под действием возвратной пружины возвращается в исходное положение, а запирание ствола происходит в обратном порядке. Также, как и в запирающем механизме автомата Калашникова, в известном запирающем механизме осуществляется жесткое соединение между скользящим затвором и ствольной коробкой при запирании ствола, что приводит при отпирании ствола к сильной отдаче в плечо стрелка и смещению линии прицеливания (3). В целом, при использовании такого запирающего механизма снижается кучность огня и эффективность его ведения. В основу изобретения поставлена задача разработать запирающий механизм стрелкового оружия или артиллерийского орудия, в котором за счет использования таких новых элементов и такой связи этих элементов с затворной рамой, затвором и ствольной коробкой, при которой обеспечивалась бы возможность компенсации части энергии выстрела самим запирающим механизмом, что снижало бы отдачу и повышало кучность огня, приводя к повышению эффективности стрельбы. Поставленная задача решается тем, что запирающий механизм стрелкового оружия или артиллерийского орудия, устанавливаемый в ствольной коробке перед стволом стрелкового оружия или артиллерийского орудия и содержащий затворную раму с выполненным в ней параллельно оси ствола каналом, в котором размещена возвратная пружина, и обращенный опорной площадкой к стволу скользящий затвор, имеющие фиксированное положение при запирании ствола и совершающие возвратно-поступательные перемещения вдоль оси ствола при его отпирании, ударник, имеющий боевую часть и размещенный в канале скользящего затвора, и выбрасыватель гильз, согласно изобретению, содержит компенсатор энергии выстрела, подвижно соединенный со скользящим затвором со стороны его опорной площадки и установленный при запирании ствола с возможностью перекрывания канала ствола, а при отпирании - с возможностью угловых перемещений в плоскости, проходящей через ось ствола и ось канала в затворной раме, обеспечивающих передачу скомпенсированной энергии выстрела затворной раме на участке, обращенном к стволу, и запирающий рычаг с выполненным соосно каналу в затворной раме каналом для свободного прохождения возвратной пружины, одним плечом подвижно соединенный с затворной рамой со стороны, противоположной стволу, с возможностью поворота в плоскости, проходящей через ось ствола и ось канала в затворной раме, другим плечом при запирании ствола взаимодействующим со ствольной коробкой, обеспечивая перекрывание канала ствола компенсатором энергии выстрела, а при отпирании ствола - со скользящим затвором со стороны, противоположной опорной площадке, обеспечивая возможность возвратнопоступательных перемещений вдоль оси ствола, при этом боевая часть ударника и выбрасыватель гильз расположены в компенсаторе энергии выстрела. Важно, чтобы компенсатор энергии выстрела представлял собой тело, имеющее обращенную к стволу первую торцевую стенку, в которой выполнена выемка для размещения дна гильзы, расположенная так, что ее центр при запирании ствола совмещен с его осью, противолежащую вторую торцевую стенку, по меньшей мере взаимодействующий с опорной площадкой скользящего затвора участок которой и первая торцевая стенка при запирании стволе расположены перпендикулярно его оси, образуя острый угол с опорной площадкой скользящего затвора, и две пары боковых стенок, одна боковая стенка из первой пары которых обращена в сторону затворной рамы, а на другой выполнен выступ для подачи патронов, причем на боковых стенках другой пары выполнены продольные пазы, предназначенные для установки в ствольной коробке и имеющие переменную высоту, возрастающую от первой ко второй торцевой стенке, Необходимо, чтобы для размещения боевой части ударника и выбрасывателя гильз в компенсаторе энергии выстрела было выполнено два расположенных под углом один к другому канала, первый из которых при запирании ствола расположен соосно каналу в скользящем затворе и имеет выходное отверстие, центр которого совмещен с центром выемки, а второй имеет выходное отверстие с центром, расположенным за пределами выемки. Целесообразно, чтобы для соединения компенсатора энергии выстрела со скользящим затвором на второй торцевой стенке компенсатора энергии выстрела был выполнен выступ, имеющий прямоугольное основание, две меньшие стороны которого совмещены с ребрами второй торцевой стенки, а два большие стороны перпендикулярны плоскости, проходящей через ось ствола и ось канала в затворной раме, при этом в скользящем затворе со стороны опорной площадки был выполнен паз, повторяющий форму выступа, в котором выступ размещен с зазором. Желательно, чтобы выступ был выполнен цилиндрическим. Удобно, чтобы выступ был выполнен Г-образным. Также возможно, чтобы для соединения компенсатора энергии выстрела со скользящим затвором со стороны его опорной площадки был выполнен выступ, расположенный симметрично относительно плоскости, проходящей через ось ствола и ось канала в затворной раме, а на второй торцевой стенке компенсатора энергии выстрела был выполнен паз, повторяющий форму выступа, причем выступ размещен в пазу с зазором. Желательно, чтобы выступ был выполнен Т-образным. Необходимо, чтобы один из взаимодействующих при передаче скомпенсированной энергии выстрела участков второй торцевой стенки компенсатора энергии выстрела и затворной рамы был выполнен плоским, а другой - по существу сферическим. Разумно, чтобы при наличии в затворной раме штока, установленного соосно каналу в затворной раме и жестко с ней связанного со стороны участка, взаимодействующего с компенсатором энергии выстрела, в компенсаторе энергии выстрела был выполнен соосный штоку канал, в котором шток размещен с зазором. Для свободного прохождения штока удобно, чтобы канал в компенсаторе энергии выстрела был выполнен цилиндрическим и имел со стороны, обращенной к затворной раме, расширяющийся участок. Наиболее технологично, чтобы канал в компенсаторе энергии выстрела имел форму желоба, дно которого выполнено цилиндрическим. Удобно, чтобы для подвижного соединения запирающего рычага с затворной рамой в ней было выполнено глухое отверстие, в котором размещено одно плечо запирающего рычага, выполненное цилиндрическим, другое плечо которого выполнено клиновидным и с каждого торца имеет цилиндрический выступ, при этом в скользящем затворе со стороны, противоположной опорной площадке, был выполнен паз, соответствующий форме клиновидного племя запирающего рычага. Целесообразно, чтобы запирающий рычаг был выполнен составным из двух частей, симметрично расположенных относительно плоскости, проходящей через ось ствола и ось канала в затворной раме, и установленных на расстоянии, обеспечивающем образование канала для свободного прохождения возвратной пружины, при этом в затворной раме выполнено два соосных глухих отверстия, в каждом из которых размещено одно плечо составного запирающего рычага, выполненное цилиндрическим, другое плечо которого выполнено клиновидным и с одного торца имеет цилиндрический выступ, причем в скользящем затворе выполнено два паза, каждый из которых соответствует форме клиновидного плеча составного запирающего рычага. Предлагаемый запирающий механизм благодаря наличию в нем компенсатора энергии выстрела, поглощающего основную часть энергии пороховых газов, позволяет значительно снизить отдачу и повысить кучность огня, отвечая современным требованиям по эффективности ведения огня. Конструкция запирающего механизма такова, что он может быть использован как в легком стрелковом оружии, так и в артиллерийских орудиях, отличаясь только габаритами. Использование предлагаемого запирающего механизма в артиллерийских орудиях обеспечивает надежное запирание ствола без применения дополнительных массивных деталей, обычно используемых в артиллерийских орудиях для этой цели, что позволяет существенно снизить вес и приблизить артиллерийские орудия к ручным видам вооружения. Изготовление предлагаемого запирающего механизма не требует применения специального оборудования и использования дорогостоящих материалов, что делает производство таких запирающих механизмов высокотехнологичным. В дальнейшем предлагаемое изобретение поясняется описанием конкретных вариантов его выполнения и прилагаемыми чертежами, на которых: фиг. 1 изображает запирающий механизм стрелкового оружия или артиллерийского орудия с выполненным в компенсаторе энергии выстрела цилиндрическим выступом в положении запирания ствола (частичный продольный разрез по оси ствола), согласно изобретению; фиг, 2 -то же, что на фиг. 1, в положении отпирания ствола (с частичным вырывом по компенсатору энергии выстрела), согласно изобретению; фиг. 3 - компенсатор энергии выстрела, вид по стрелке А на фиг. 1, согласно изобретению; фиг. 4 - запирающий рычаг, вид по стрелке В на фиг. 1, согласно изобретению; фиг. 5 скользящий затвор с выполненным в нем пазом, согласно изобретению; фиг. 6 - то же, что на фиг. 1, с Гобразным выступом на компенсаторе энергии выстрела и штоком в затворной раме, согласно изобретению; фиг. 7 - то же, что на фиг. 6, в положении отпирания ствола, согласно изобретению; фиг. 8 - то же, что на фиг. 6, с Т-образным выступом на скользящем затворе, согласно изобретению; фиг. 9 - то же, что на фиг. 8, в положении отпирания 5 ствола, согласно изобретению; фиг. 10 - скользящий затвор, вид по стрелке С на фиг. 8, согласно изобретению; фиг. 11- компенсатор энергии выстрела, имеющий Т-образный паз, вид по стрелке С на фиг. 8. согласно изобретению; фиг. 12 - то же, что на фиг. 11, вид по стрелке Д на фиг. 8, согласно изобретению; фиг. 13 - другой вариант выполнения запирающего рычага, вид по стрелке Ε на фиг. 8, согласно изобретению; фиг. 14 - узел соединения составного запирающего рычага с затворной рамой и скользящим затвором в положении запирания ствола (частичный продольный разрез по оси ствола), согласно изобретению; фиг. 15 -то же, что на фиг. 14, в положении отпирания ствола, согласно изобретению; фиг, 16 - составной запирающий рычаг, вид по стрелке F на фиг. 14, согласно изобретению; фиг. 17 -скользящий затвор с двумя пазами, вид по стрелке G на фиг. 14, согласно изобретению. Запирающий механизм стрелкового оружия или артиллерийского орудия устанавливается в ствольной коробке 1 (фиг. 1) перед его стволом 2 и содержит затворную раму 3 с выполненным в ней параллельно оси 4 ствола 2 каналом 5, в котором размещена возвратная пружина 6, одним концом закрепленная в затворной раме 3, а другим - в ствольной коробке 1 (на чертеже не показано). Запирающий механизм включает скользящий затвор 7, имеющий опорную площадку 8, обращенную к стволу 2, и компенсатор 9 энергии выстрела, подвижно соединенный со скользящим затвором 7 со стороны его опорной площадки 8. Компенсатор 9 энергии выстрела установлен при запирании ствола 2 с возможностью перекрывания его канала, а при отпирании ствола 2 - возможностью угловых перемещений в плоскости, проходящей через ось 4 ствола 2 и ось 10 канала 5 в затворной раме 3, обеспечивающих передачу скомпенсированной энергии выстрела затворной раме 3 на участке 11, обращенном к стволу 2. Запирающий механизм содержит также запирающий рычаг 12, в котором соосно каналу 5 в затворной раме 3 выполнен канал 13 для свободного прохождения возвратной пружины 6. Запирающий рычаг 12 одним плечом 14 подвижно соединен с затворной рамой 3 со стороны, противоположной стволу 2, с возможностью поворота в плоскости, проходящей через ось 4 ствола 2 и ось 10 канала 5 в затворной раме 3. В описываемом варианте плечо 14 рычага 12 установлено в глухом отверстии (на чертеже не показано), выполненном в затворной раме 3.. Запирающий механизм включает также ударник 15, основная часть которого расположена в канале, выполненном в скользящем затворе 7, а боевая часть 16 - в канале, выполненном в компенсаторе 9 энергии выстрела. При этом канал в компенсаторе 9 энергии выстрела расположен соосно каналу в скользящем затворе 7 в положении запирания ствола 2. На фиг. 1 запирающий механизм изображен в момент запирания ствола 2, когда в нем размещена гильза 17 с патроном, и оружие подготовлено к выстрелу. Для размещения дна гильзы 17 в компенсаторе 9 энергии выстрела выполнена выемка,, расположенная так, что ее центр совмещен с осью 4 ствола 2 в положении запирания ствола 2. В таком положении второе плечо 18 запирающего рычага 12 взаимодействует с боевым упором 19, закрепленным в ствольной коробке 1. На боковых стенках скользящего затвора 7 выполнены продольные пазы 20 постоянной высоты, а на боковых стенках компенсатора 9 энергии выстрела - продольные пазы 21 переменной высоты, увеличивающейся от части, обращенной к стволу 2, к части, обращенной к скользящему затвору 7. Пазы 20, 21 предназначены для установки скользящего затвора 7 и компенсатора 9 энергии выстрела в ствольной коробке 1 с возможностью возвратно-поступательного перемещения. На боковой стенке затворной рамы 3 установлена рукоятка 22 перезаряжения. Компенсатор 9 энергии выстрела представляет собой тело, имеющее обращенную к стволу 2 первую торцевую стенку 23 и противоположную вторую торцевую стенку 24, по меньшей мере взаимодействующий с опорной площадкой 8 скользящего затвора 7 участок которой и первая торцевая стенка 23 расположены перпендикулярно оси 4 ствола 2 в положении его запирания. При этом между торцевой стенкой 24 компенсатора 9 энергии выстрела и опорной площадкой 8 скользящего затвора 7 образуется острый угол а, в пределах которого компенсатор 9 энергии выстрела имеет возможность осуществления угловых перемещений при отпирании ствола 2. Для подвижного соединения компенсатора 9 энергии выстрела со скользящим затвором 7 на торцевой стенке 24 компенсатора 9 энергии выстрела выполнен выступ 25, имеющий прямоугольное основание, две меньшие стороны которого совмещены с ребрами торцевой стенки 24, а две большие стороны перпендикулярны плоскости, проходящей через ось 4 ствола 2 и ось 10 канала 5 в затворной раме 3. В описываемом варианте выступ 25 выполнен цилиндрическим, при этом в скользящем затворе 7 со стороны его опорной площадки 8 выполнен паз 26, повторяющий форму выступа 25, в котором выступ 25 размещен с зазором, обеспечивающим возможность поворота выступа 25 в пазу 28. Для надежного взаимодействия компенсатора 9 энергии выстрела с затворной рамой 3 при отпирании ствола 2 участок торцевой стенки 24 компенсатора 9 энергии выстрела или участок 11 затворной рамы 3 выполнен плоским, а другой - по существу сферическим, В описываемом варианте вся торцевая стенка 24 выполнена Плоской, а участок 11 затворной рамы - сферическим. На фиг. 2 показано взаимное положение узлов запирающего механизма при отпирании ствола 2. При этом компенсатор 9 энергии выстрела занимает положение, при котором торцевая стенка 24 параллельна опорной площадке 8 скользящего затвора 7, то есть компенсатор 9 энергии выстрела занимает второе крайнее положение после поворота относительно скользящего затвopa 7. В этом положении второе плечо 18 запирающего рычага 12 взаимодействует со скользящим затвором 7 со стороны, противоположной опорной площадке 8. В компенсаторе 9 энергии выстрела выполнен канал, расположенный под углом к каналу для размещения ударника 15, в котором установлен выбрасыватель 27 гильз. При этом со стороны торцевой стенки 23 в компенсаторе 9 энергии выстрела выполнена выемка 28 (фиг. 3) для размещения дна гильзы 17 (фиг. 1), расположенная так, что ее центр совмещен с осью 4 ствола 2 в положении его запирания. Выходное отверстие 29 (фиг. 3) канала для размещения выбрасывателя 27 (фиг. 2) гильз расположено на торцевой стенке 23 так, что его центр размещен за пределами выемки 28 (фиг. 3). В компенсаторе 9 энергии выстрела выполнена прорезь 30 для отражателя отстрелянных гильз и примыкающий к прорези 30 выступ 31 для подачи патронов. Запирающий рычаг 12, изображенный на фиг. 4, имеет цилиндрическое плечо 14 и клиновидное плечо 18 с выполненными на каждом его торце цилиндрическими выступами 32. Канал 13 в запирающем рычаге 12 выполнен таким образом, что обеспечивается свободное прохождение возвратной пружины б (фиг, 1,2) при повороте запирающего рычага 12. В описываемом варианте канал 13 имеет расширяющиеся участки на входе и выходе, предотвращающие возвратную пружину 6 от перекоса и заклинивания. Для взаимодействия клиновидного плеча 18 запирающего рычага 12 со скользящим затвором 7 при отпирании ствола 2 в скользящем затворе 7 выполнен паз 33 (фиг. 5), имеющий цилиндрический и плоский участки, то есть форма паза 33 соответствует форме клиновидного плеча 18 (фиг. 4) запирающего рычага 12. Для соединения скользящего затвора 7 с затворной рамой 3 (фиг. 1, 2) в скользящем затворе 7 выполнены продольные пазы 34 (фиг. 5). Конструкция описанного выше запирающего механизма наиболее характерна для использования в артиллерийских орудиях -ручных автоматических гранатометах, крупнокалиберных ручных пулеметах и автоматических пушках. Следующие описываемые варианты выполнения предлагаемого запирающего механизма могут быть с большим успехом использованы в стрелковом оружии, где обычно предусматривается использование газового поршня, соединенного с затворной рамой и использующего энергию пороховых газов. Для соединения затворной рамы 3 с газовым поршнем (на чертеже не показан) затворная рама 3 снабжена штоком 35 (фиг. 6), который с ней жестко связан и установлен соосно каналу 5 со стороны ствола 2. В описываемом варианте на торцевой стенке 24 компенсатора 9 энергии выстрела выполнен Г-образный выступ 36, а в скользящем затворе 7 - Г-образный паз 37, в котором выступ 36 расположен с зазором. Такое выполнение выступа 36 и паза 37 также обеспечивает подвижное соединение компенсатора 9 энергии выстрела со скользящим затвором 7, а расположение торцевой стенки 24 под углом а к опорной площадке 8 в положении запирания ствола 2 обеспечивает возможность угловых перемещений компенсатора 9 энергии выстрела при отпирании ствола 2. При наличии штока 35 в компенсаторе 9 энергии выстрела выполнен канал 38, соос-ный каналу 5 в затворной раме 3 и обеспечивающий возможность свободного перемещения штока 35 при движении затворной рамы 3. Фиг. 7 иллюстрирует положение узлов запирающего механизма при отпирании ствола 2. При этом компенсатор 9 энергии выстрела расположен аналогично положению, изображенному на фиг. 2. На фиг. 8 представлен еще один вариант запирающего механизма, выполненного в основном аналогично изображенному на фиг. 1, 7, Отличие состоит в том, что в компенсаторе 9 энергии выстрела участок 39 его торцевой стенки 24, взаимодействующий с участком 40 затворной рамы 3, выполнен по существу сферическим, а участок 40 - плоским, что обеспечивает надежный контакт компенсатора 9 энергии выстрела со скользящим затвором 3 при отпирании ствола 2, В цилиндрическом плече 14 запирающего рычага 12 канал 41 для свободного прохождения возвратной пружины 6 имеет форму желоба, глубина которого постоянна до оси вращения запирающего рычага 12 и далее увеличивается в направлении ствола 2, что обеспечивает возможность беспрепятственного перемещения возвратной пружины 6 при повороте запирающего рычага 12 при отпирании ствола 2, как показано на фиг. 9. Для подвижного соединения компенсатора 9 энергии выстрела со скользящим затвором 7 со стороны его опорной площадки 8 выполнен выступ 42 (фиг. 10), расположенный симметрично относительно плоскости, проходящей через ось 4 (фиг. 8) ствола 2 и ось 10 канала 5 в затворной раме 3. В описываемом варианте выступ 42 (фиг. 10) выполнен Т-образным. При этом в компенсаторе 9 энергии выстрела выполнен ответный паз 43 (фиг. 11), соответствующий форме Т-образного выступа 42 (фиг. 10). В описываемом варианте канал 44 (фиг. 12) для прохождения штока 35 выполнен в форме желоба, дно которого выполнено цилиндрическим и имеет плоские боковые стенки. Фиг. 13 иллюстрирует вариант выполнения канала 41 запирающего рычага 12, Описанный выше вариант выполнения компенсатора 9 (фиг. 11,12) энергии выстрела и" запирающего рычага 12 (фиг. 13) отличается высокой технологичностью, так как паз 43 (фиг. 11) и каналы 41 (фиг. 13), 44 (фиг. 12) могут быть выполнены путем фрезерования. Кроме того, упрощается сборка и разборка запирающего механизма. На фиг. 14, 15 показан узел крепления запирающего рычага 45, который выполнен составным, с затворной рамой 3 и скользящим затвором 7 в положении запирания и отпирания ствола 2 (фиг. 8), соответственно. Такой вариант выполнения запирающего рычага 45 (фиг. 14) может быть применен при наличии в стрелковом оружии куркового механизма, приводящего в действие ударник 15. В описываемом варианте запирающий рычаг 45 (фиг. 16) состоит из двух частей, симметрично расположенных относительно плоскости, проходящей через ось 4 (фиг. 8) ствола 2 и ось 10 канала 5 в затворной раме 3, и установленных на расстоянии, обеспечивающем образование канала 41 для свободного прохождения возвратной пружины 6. Для размещения составного запирающего рычага 45 в затворной раме 3 выполнено два глухих отверстия (на чертеже не показано)· в каждом из которых размещено одно плечо 46 (фиг. 16) запирающего рычага 45, выполненное цилиндрическим, другое плечо 47 (фиг. 14, 15) которого выполнено клиновидным и с одного торца имеет цилиндрический выступ 48 (фиг. 16). При этом в скользящем затворе 3 (фиг. 17) выполнено два паза 49, расположенных симметрично относительно плоскости, проходящей через ось 4 (фиг. 8) ствола 2 и ось 10 канала 5 в затворной раме 3. В каждом из пазов 49 (фиг. 17) расположено клиновидное плечо 47 составного запирающего рычага 45. Предлагаемый запирающий механизм стрелкового оружия или артиллерийского орудия работает следующим образом. Для начала ведения огня запирающий механизм с помощью рукоятки 22 (фиг. 1) перезаряжения устанавливается в крайнее заднее положение (на чертеже не показано) и посредством нажатия на спусковой крючок устанавливается в положение, представленное на фиг. 1. При этом участок торцевой стенки 24 компенсатора 9 энергии выстрела примыкает к участку 11 затворной рамы 3. Одновременно запирающий рычаг 12 своей центральной частью наносит удар по ударнику 15, который боевой частью 16 ударяет по капсулю патрона. В этот момент пуля (снаряд) движется по стволу2, а гильза 17 под действием энергии пороховых газов смещается в противоположную сторону. Компенсатор 9 воспринимает энергию выстрела и поворачивается на угол а в направлении скользящего затвора 7, передавая при этом скомпенсированную энергию пороховых газов затворной раме 3, которая начинает движение относительно скользящего затвора 7 в крайнее заднее положение (на чертеже не показано). При движении затворной рамы 3 цилиндрическое плечо 14 запирающего рычага 12 поворачивается, позволяя возвратной пружине 6 свободно проходить по каналу 13, клиновидное плечо 18 запирающего рычага 12 выходит из зацепления с боевым упором 19 (фиг, 2) ствольной коробки 1 и своими цилиндрическими выступами 32 (фиг. 4) входит в зацепление с пазом 33 (фиг. 5) в скользя щем затворе 7, что приводит к перемещению скользящего затвора 7 вместе с затворной рамой 3 (фиг. 1) в крайнее заднее положение. Одновременно компенсатор 9 энергии выстрела за счет соединения посредством выступа 25 с пазом 26 скользящего затвора 7 движется вместе со скользящим затвором 7 в направляющих ствольной коробки 1. При движении компенсатора 9 энергии выстрела выбрасыватель 27 (фиг. 2) гильз захватывает гильзу 17 и извлекает ее из ствола 2. При достижении крайнего заднего положения запирающий механизм под действием возвратной пружины 6 возвращается в исходное положение. Перемещаясь в исходное положение, компенсатор 9 энергии выстрела своим выступом 31 (фиг. 3) захватывает новый патрон и направляет его в ствол 2 (фиг. 1) орудия. Как видно из описания работы запирающего механизма, благодаря использованию в нем компенсатора 9 энергии выстрела, воспринимающего основную часть энергии пороховых газов, значительно снижается отдача, что благоприятно сказывается на физическом состоянии стрелка. При этом существенно повышается точность огня -один из показателей эффективности стрельбы. Следует отметить, что предлагаемый запирающий механизм, предназначенный для использования в артиллерийских орудиях, имеет массу, примерно в два раза меньшую, по сравнению с существующими образцами запирающих механизмов артиллерийских орудий. Это позволяет приблизить артиллерийские орудия, оснащенные такими запирающими механизмами, к ручным видам вооружения. Запирающий механизм, изображенный на фиг. 6, 7, работает в основном аналогично запирающему механизму по фиг. 1. 2. Отличие состоит в том, что при возвратно-поступательном перемещении затворной рамы 3 шток 35, который в случае необходимости может быть соединен с газовым поршнем стрелкового оружия, беспрепятственно проходит через канал 38 в компенсаторе 9 энергии выстрела. При этом сам компенсатор 9 энергии выстрела при движении надежно зацепляется своим Г-образным выступом 36 за паз 37 в скользящем затворе 7. Вариант выполнения запирающего механизма, представленный на фиг. 8, 9, отличается более высокой технологичностью и имеет меньший вес. Работа такого запирающего механизма аналогична описанной выше. Выполнение на скользящем затворе 7 выступа 42 (фиг. 10), а на компенсаторе 9 энергии выстрела - паза 43 (фиг. 11) обеспечивает их надежное соединение при возвратно-поступательных перемещениях. Вариант выполнения запирающего механизма, узел соединения запирающего рычага 45 (фиг. 14, 15) с затворной рамой 3 и скользящим затвором 7 которого предназначен для установки в стрелковом оружии, в котором используется курковый механизм (на чертеже не показан). При этом удар по ударнику 15 в момент выстрела наносится курковым механизмом, а дальнейшее действие происходит в описанной выше последовательности. При этом клиновидные плечи 47 (фиг. 16) составного запирающего рычага 45 выходят из зацепления с упором 19 (фиг. 15) ствольной коробки 1 и своими выступами 48 (фиг. 16) заходят в пазы 49 (фиг. 17), выполненные в скользящем затворе 7. Таким образом, предлагаемый запирающий механизм обладает универсальной конструкцией, пригодной для использования как в стрелковом оружии, так и в артиллерийских орудиях, существенно снижая массу последних и делая их пригодными для ручного вооружения. Использование предлагаемого запирающего механизма существенно снижает отдачу в плечо стрелка, ведущего огонь, что практически исключает изменение направленности ствола оружия во время стрельбы и тем самым повышает кучность огня, улучшает его эффективность.
