Тампонажна суміш

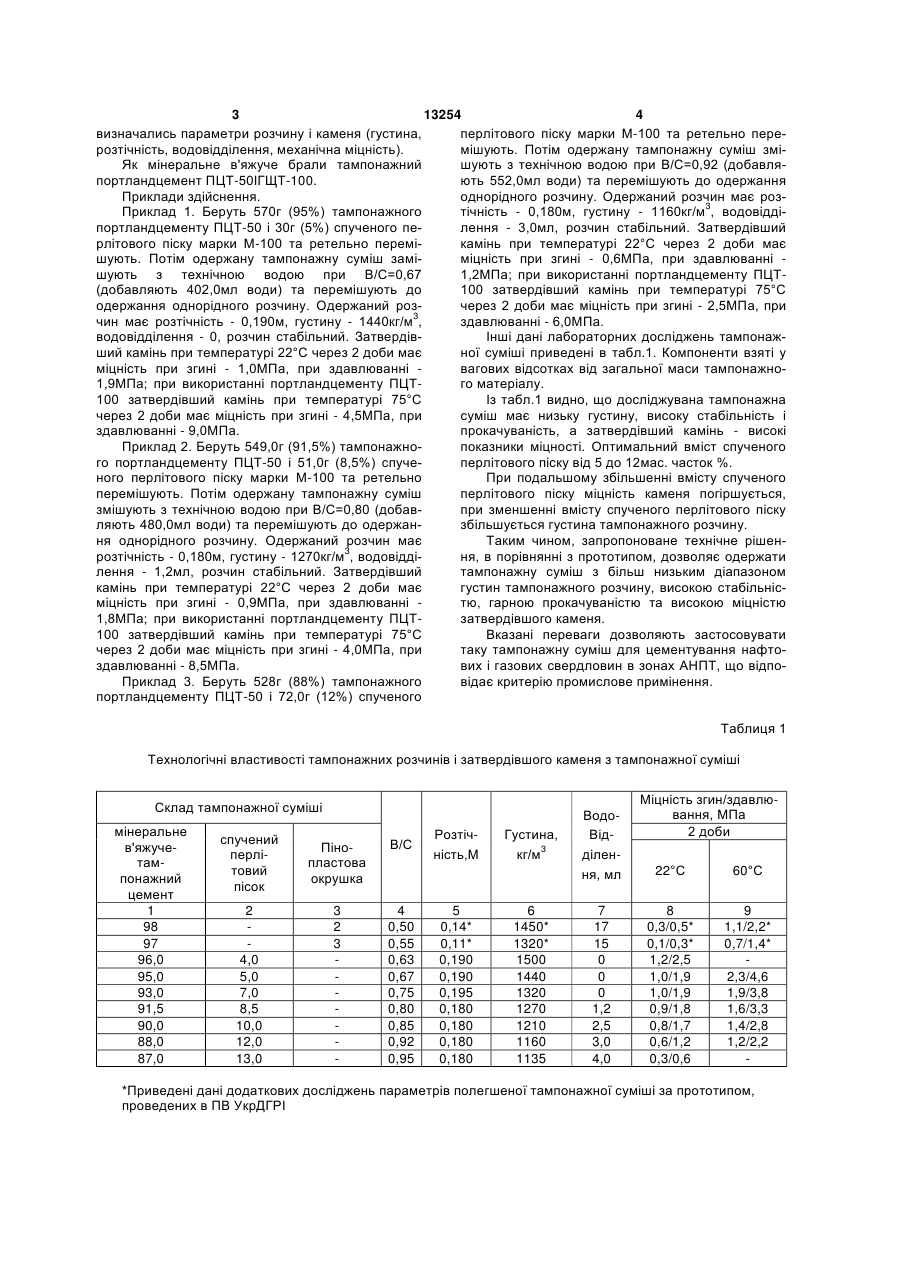

1. Тампонажна суміш, що включає мінеральне в'яжуче і полегшувальну мінеральну добавку, яка відрізняється тим, що як полегшувальна мінеральна добавка використовується спучений перлітовий пісок при наступному співвідношенні компонентів, мас. %: мінеральне в'яжуче 88-95 спучений перлітовий пісок 5-12. 2. Тампонажна суміш за п. 1, яка відрізняється тим, що використовується спучений перлітовий пісок, наприклад, марки М-100. (19) (21) u200509726 (22) 17.10.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Лужаниця Олександр Васильович, Михайленко Сергій Григорович, Орловський Віталій Миколайович, Мартинов Дмитро Валерійович (73) ПОЛТАВСЬКЕ ВІДДІЛЕННЯ УКРАЇНСЬКОГО ДЕРЖАВНОГО ГЕОЛОГОРОЗВІДУВАЛЬНОГО ІНСТИТУТУ 3 13254 4 визначались параметри розчину і каменя (густина, перлітового піску марки М-100 та ретельно перерозтічність, водовідділення, механічна міцність). мішують. Потім одержану тампонажну суміш зміЯк мінеральне в'яжуче брали тампонажний шують з технічною водою при В/С=0,92 (добавляпортландцемент ПЦТ-50ІГЩТ-100. ють 552,0мл води) та перемішують до одержання Приклади здійснення. однорідного розчину. Одержаний розчин має роз3 Приклад 1. Беруть 570г (95%) тампонажного тічність - 0,180м, густину - 1160кг/м , водовіддіпортландцементу ПЦТ-50 і 30г (5%) спученого пелення - 3,0мл, розчин стабільний. Затвердівший рлітового піску марки М-100 та ретельно перемікамінь при температурі 22°С через 2 доби має шують. Потім одержану тампонажну суміш заміміцність при згині - 0,6МПа, при здавлюванні шують з технічною водою при В/С=0,67 1,2МПа; при використанні портландцементу ПЦТ(добавляють 402,0мл води) та перемішують до 100 затвердівший камінь при температурі 75°С одержання однорідного розчину. Одержаний розчерез 2 доби має міцність при згині - 2,5МПа, при чин має розтічність - 0,190м, густину - 1440кг/м3, здавлюванні - 6,0МПа. водовідділення - 0, розчин стабільний. ЗатвердівІнші дані лабораторних досліджень тампонажший камінь при температурі 22°С через 2 доби має ної суміші приведені в табл.1. Компоненти взяті у міцність при згині - 1,0МПа, при здавлюванні вагових відсотках від загальної маси тампонажно1,9МПа; при використанні портландцементу ПЦТго матеріалу. 100 затвердівший камінь при температурі 75°С Із табл.1 видно, що досліджувана тампонажна через 2 доби має міцність при згині - 4,5МПа, при суміш має низьку густину, високу стабільність і здавлюванні - 9,0МПа. прокачуваність, а затвердівший камінь - високі Приклад 2. Беруть 549,0г (91,5%) тампонажнопоказники міцності. Оптимальний вміст спученого го портландцементу ПЦТ-50 і 51,0г (8,5%) спучеперлітового піску від 5 до 12мас. часток %. ного перлітового піску марки М-100 та ретельно При подальшому збільшенні вмісту спученого перемішують. Потім одержану тампонажну суміш перлітового піску міцність каменя погіршується, змішують з технічною водою при В/С=0,80 (добавпри зменшенні вмісту спученого перлітового піску ляють 480,0мл води) та перемішують до одержанзбільшується густина тампонажного розчину. ня однорідного розчину. Одержаний розчин має Таким чином, запропоноване технічне рішенрозтічність - 0,180м, густину - 1270кг/м3, водовіддіня, в порівнянні з прототипом, дозволяє одержати лення - 1,2мл, розчин стабільний. Затвердівший тампонажну суміш з більш низьким діапазоном камінь при температурі 22°С через 2 доби має густин тампонажного розчину, високою стабільнісміцність при згині - 0,9МПа, при здавлюванні тю, гарною прокачуваністю та високою міцністю 1,8МПа; при використанні портландцементу ПЦТзатвердівшого каменя. 100 затвердівший камінь при температурі 75°С Вказані переваги дозволяють застосовувати через 2 доби має міцність при згині - 4,0МПа, при таку тампонажну суміш для цементування нафтоздавлюванні - 8,5МПа. вих і газових свердловин в зонах АНПТ, що відпоПриклад 3. Беруть 528г (88%) тампонажного відає критерію промислове примінення. портландцементу ПЦТ-50 і 72,0г (12%) спученого Таблиця 1 Технологічні властивості тампонажних розчинів і затвердівшого каменя з тампонажної суміші Склад тампонажної суміші мінеральне в'яжучетампонажний цемент 1 98 97 96,0 95,0 93,0 91,5 90,0 88,0 87,0 спучений перлітовий пісок Пінопластова окрушка В/С 2 4,0 5,0 7,0 8,5 10,0 12,0 13,0 3 2 3 4 0,50 0,55 0,63 0,67 0,75 0,80 0,85 0,92 0,95 Розтічність,M 5 0,14* 0,11* 0,190 0,190 0,195 0,180 0,180 0,180 0,180 Густина, кг/м3 6 1450* 1320* 1500 1440 1320 1270 1210 1160 1135 ВодоВідділення, мл 7 17 15 0 0 0 1,2 2,5 3,0 4,0 Міцність згин/здавлювання, МПа 2 доби 22°С 60°С 8 0,3/0,5* 0,1/0,3* 1,2/2,5 1,0/1,9 1,0/1,9 0,9/1,8 0,8/1,7 0,6/1,2 0,3/0,6 9 1,1/2,2* 0,7/1,4* 2,3/4,6 1,9/3,8 1,6/3,3 1,4/2,8 1,2/2,2 *Приведені дані додаткових досліджень параметрів полегшеної тампонажної суміші за прототипом, проведених в ПВ УкрДГРІ 5 Комп’ютерна верстка М. Мацело 13254 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
