Будівельний блок

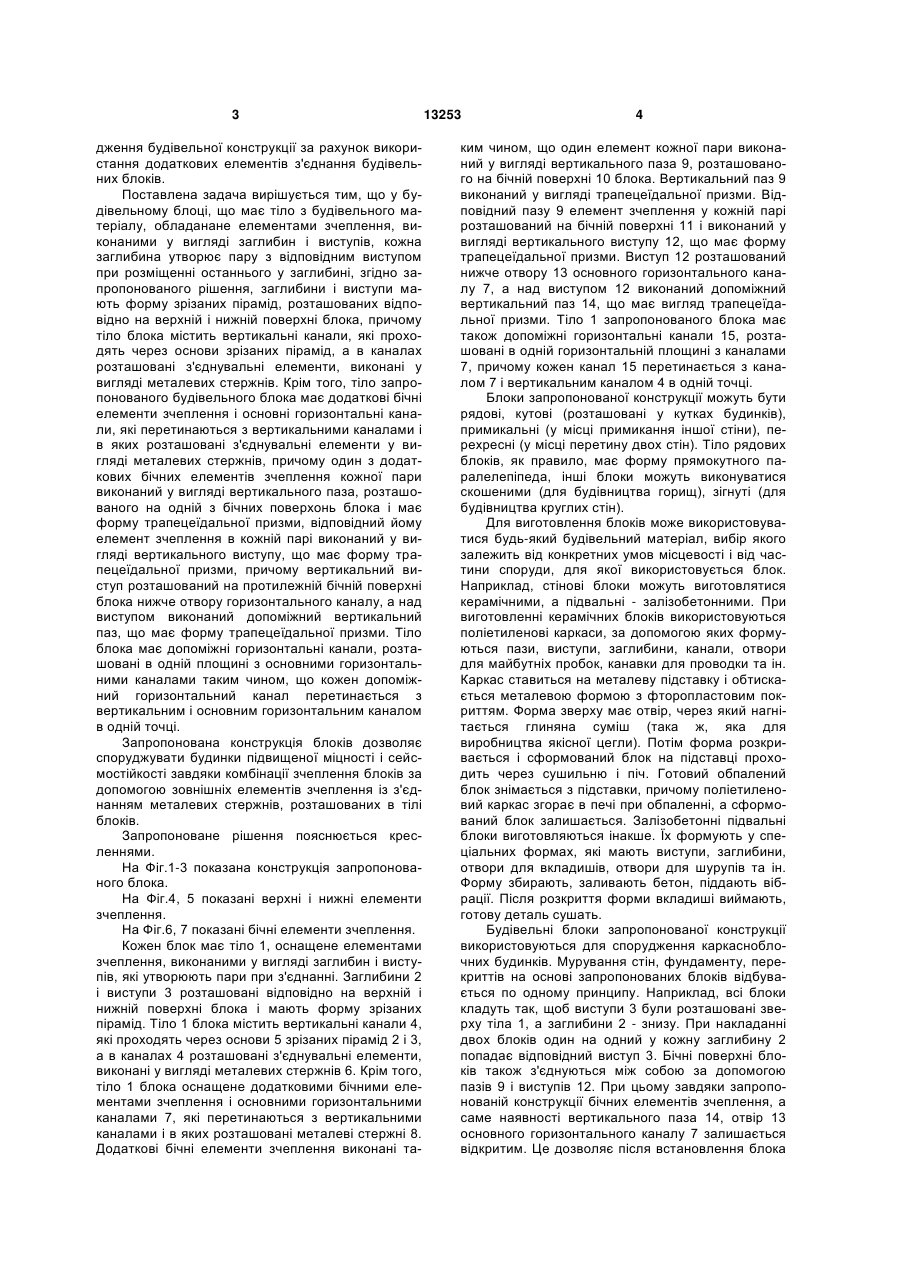

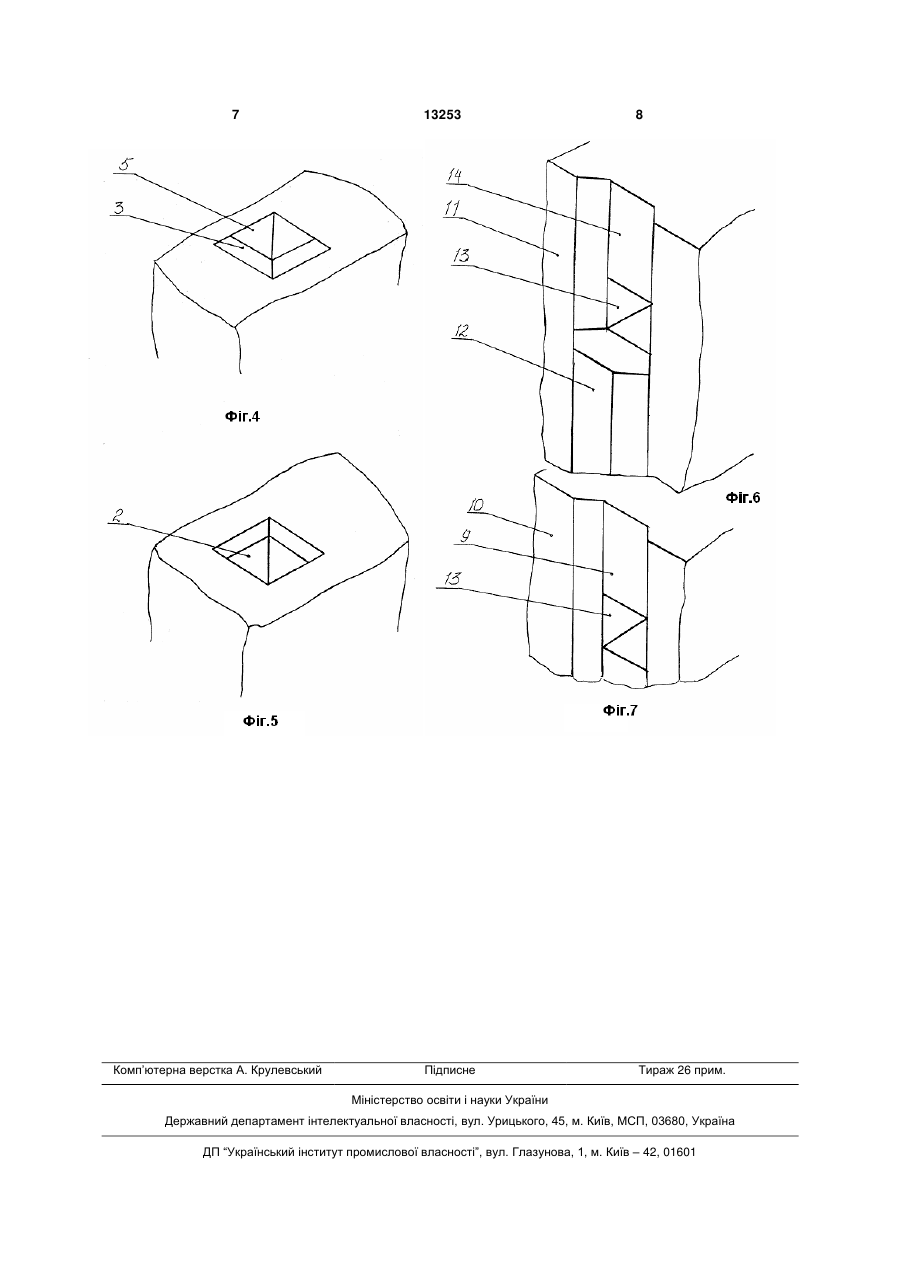

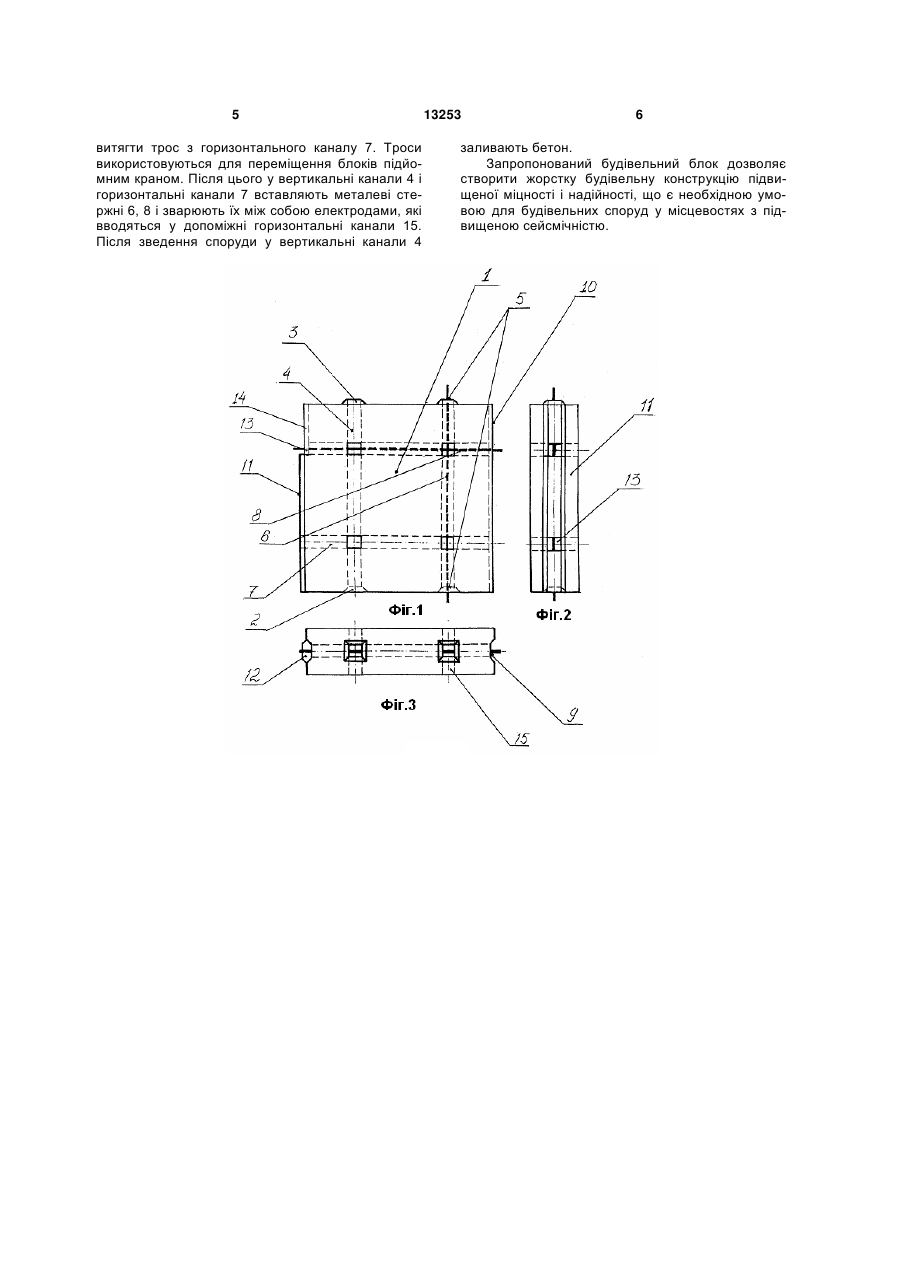

1. Будівельний блок, що має тіло з будівельного матеріалу, оснащене елементами зчеплення, виконаними у вигляді заглибин і виступів, кожна заглибина утворює пару з відповідним виступом при розміщенні останнього у заглибині, який відрізняється тим, що заглибини і виступи мають форму зрізаних пірамід, розташованих відповідно на верхній і нижній поверхні блока, причому тіло блока містить вертикальні канали, які проходять через основи зрізаних пірамід, а в каналах розташовані з'єднувальні елементи, виконані у вигляді металевих стержнів. 2. Будівельний блок за п. 1, який відрізняється тим, що тіло будівельного блока має додаткові бічні елементи зчеплення і основні горизонтальні U 1 3 дження будівельної конструкції за рахунок використання додаткових елементів з'єднання будівельних блоків. Поставлена задача вирішується тим, що у будівельному блоці, що має тіло з будівельного матеріалу, обладанане елементами зчеплення, виконаними у вигляді заглибин і виступів, кожна заглибина утворює пару з відповідним виступом при розміщенні останнього у заглибині, згідно запропонованого рішення, заглибини і виступи мають форму зрізаних пірамід, розташованих відповідно на верхній і нижній поверхні блока, причому тіло блока містить вертикальні канали, які проходять через основи зрізаних пірамід, а в каналах розташовані з'єднувальні елементи, виконані у вигляді металевих стержнів. Крім того, тіло запропонованого будівельного блока має додаткові бічні елементи зчеплення і основні горизонтальні канали, які перетинаються з вертикальними каналами і в яких розташовані з'єднувальні елементи у вигляді металевих стержнів, причому один з додаткових бічних елементів зчеплення кожної пари виконаний у вигляді вертикального паза, розташованого на одній з бічних поверхонь блока і має форму трапецеїдальної призми, відповідний йому елемент зчеплення в кожній парі виконаний у вигляді вертикального виступу, що має форму трапецеїдальної призми, причому вертикальний виступ розташований на протилежній бічній поверхні блока нижче отвору горизонтального каналу, а над виступом виконаний допоміжний вертикальний паз, що має форму трапецеїдальної призми. Тіло блока має допоміжні горизонтальні канали, розташовані в одній площині з основними горизонтальними каналами таким чином, що кожен допоміжний горизонтальний канал перетинається з вертикальним і основним горизонтальним каналом в одній точці. Запропонована конструкція блоків дозволяє споруджувати будинки підвищеної міцності і сейсмостійкості завдяки комбінації зчеплення блоків за допомогою зовнішніх елементів зчеплення із з'єднанням металевих стержнів, розташованих в тілі блоків. Запропоноване рішення пояснюється кресленнями. На Фіг.1-3 показана конструкція запропонованого блока. На Фіг.4, 5 показані верхні і нижні елементи зчеплення. На Фіг.6, 7 показані бічні елементи зчеплення. Кожен блок має тіло 1, оснащене елементами зчеплення, виконаними у вигляді заглибин і виступів, які утворюють пари при з'єднанні. Заглибини 2 і виступи 3 розташовані відповідно на верхній і нижній поверхні блока і мають форму зрізаних пірамід. Тіло 1 блока містить вертикальні канали 4, які проходять через основи 5 зрізаних пірамід 2 і 3, а в каналах 4 розташовані з'єднувальні елементи, виконані у вигляді металевих стержнів 6. Крім того, тіло 1 блока оснащене додатковими бічними елементами зчеплення і основними горизонтальними каналами 7, які перетинаються з вертикальними каналами і в яких розташовані металеві стержні 8. Додаткові бічні елементи зчеплення виконані та 13253 4 ким чином, що один елемент кожної пари виконаний у вигляді вертикального паза 9, розташованого на бічній поверхні 10 блока. Вертикальний паз 9 виконаний у вигляді трапецеїдальної призми. Відповідний пазу 9 елемент зчеплення у кожній парі розташований на бічній поверхні 11 і виконаний у вигляді вертикального виступу 12, що має форму трапецеїдальної призми. Виступ 12 розташований нижче отвору 13 основного горизонтального каналу 7, а над виступом 12 виконаний допоміжний вертикальний паз 14, що має вигляд трапецеїдальної призми. Тіло 1 запропонованого блока має також допоміжні горизонтальні канали 15, розташовані в одній горизонтальній площині з каналами 7, причому кожен канал 15 перетинається з каналом 7 і вертикальним каналом 4 в одній точці. Блоки запропонованої конструкції можуть бути рядові, кутові (розташовані у кутках будинків), примикальні (у місці примикання іншої стіни), перехресні (у місці перетину двох стін). Тіло рядових блоків, як правило, має форму прямокутного паралелепіпеда, інші блоки можуть виконуватися скошеними (для будівництва горищ), зігнуті (для будівництва круглих стін). Для виготовлення блоків може використовуватися будь-який будівельний матеріал, вибір якого залежить від конкретних умов місцевості і від частини споруди, для якої використовується блок. Наприклад, стінові блоки можуть виготовлятися керамічними, а підвальні - залізобетонними. При виготовленні керамічних блоків використовуються поліетиленові каркаси, за допомогою яких формуються пази, виступи, заглибини, канали, отвори для майбутніх пробок, канавки для проводки та ін. Каркас ставиться на металеву підставку і обтискається металевою формою з фторопластовим покриттям. Форма зверху має отвір, через який нагнітається глиняна суміш (така ж, яка для виробництва якісної цегли). Потім форма розкривається і сформований блок на підставці проходить через сушильню і піч. Готовий обпалений блок знімається з підставки, причому поліетиленовий каркас згорає в печі при обпаленні, а сформований блок залишається. Залізобетонні підвальні блоки виготовляються інакше. Їх формують у спеціальних формах, які мають виступи, заглибини, отвори для вкладишів, отвори для шурупів та ін. Форму збирають, заливають бетон, піддають вібрації. Після розкриття форми вкладиші виймають, готову деталь сушать. Будівельні блоки запропонованої конструкції використовуються для спорудження каркасноблочних будинків. Мурування стін, фундаменту, перекриттів на основі запропонованих блоків відбувається по одному принципу. Наприклад, всі блоки кладуть так, щоб виступи 3 були розташовані зверху тіла 1, а заглибини 2 - знизу. При накладанні двох блоків один на одний у кожну заглибину 2 попадає відповідний виступ 3. Бічні поверхні блоків також з'єднуються між собою за допомогою пазів 9 і виступів 12. При цьому завдяки запропонованій конструкції бічних елементів зчеплення, а саме наявності вертикального паза 14, отвір 13 основного горизонтального каналу 7 залишається відкритим. Це дозволяє після встановлення блока 5 витягти трос з горизонтального каналу 7. Троси використовуються для переміщення блоків підйомним краном. Після цього у вертикальні канали 4 і горизонтальні канали 7 вставляють металеві стержні 6, 8 і зварюють їх між собою електродами, які вводяться у допоміжні горизонтальні канали 15. Після зведення споруди у вертикальні канали 4 13253 6 заливають бетон. Запропонований будівельний блок дозволяє створити жорстку будівельну конструкцію підвищеної міцності і надійності, що є необхідною умовою для будівельних споруд у місцевостях з підвищеною сейсмічністю. 7 Комп’ютерна верстка А. Крулевський 13253 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
