Пристрій для обслуговування фурмених приладів та головного чавунного жолоба доменної печі

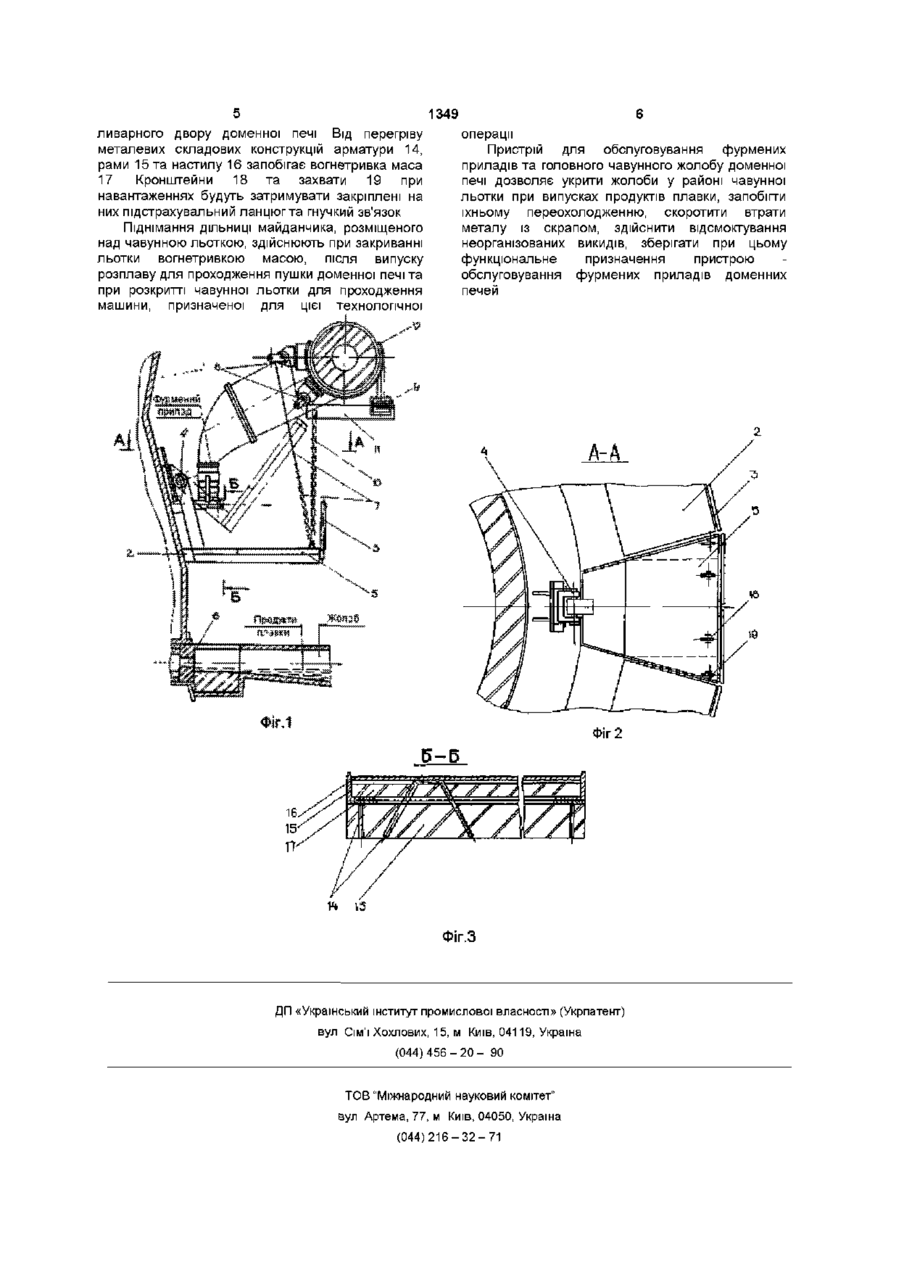

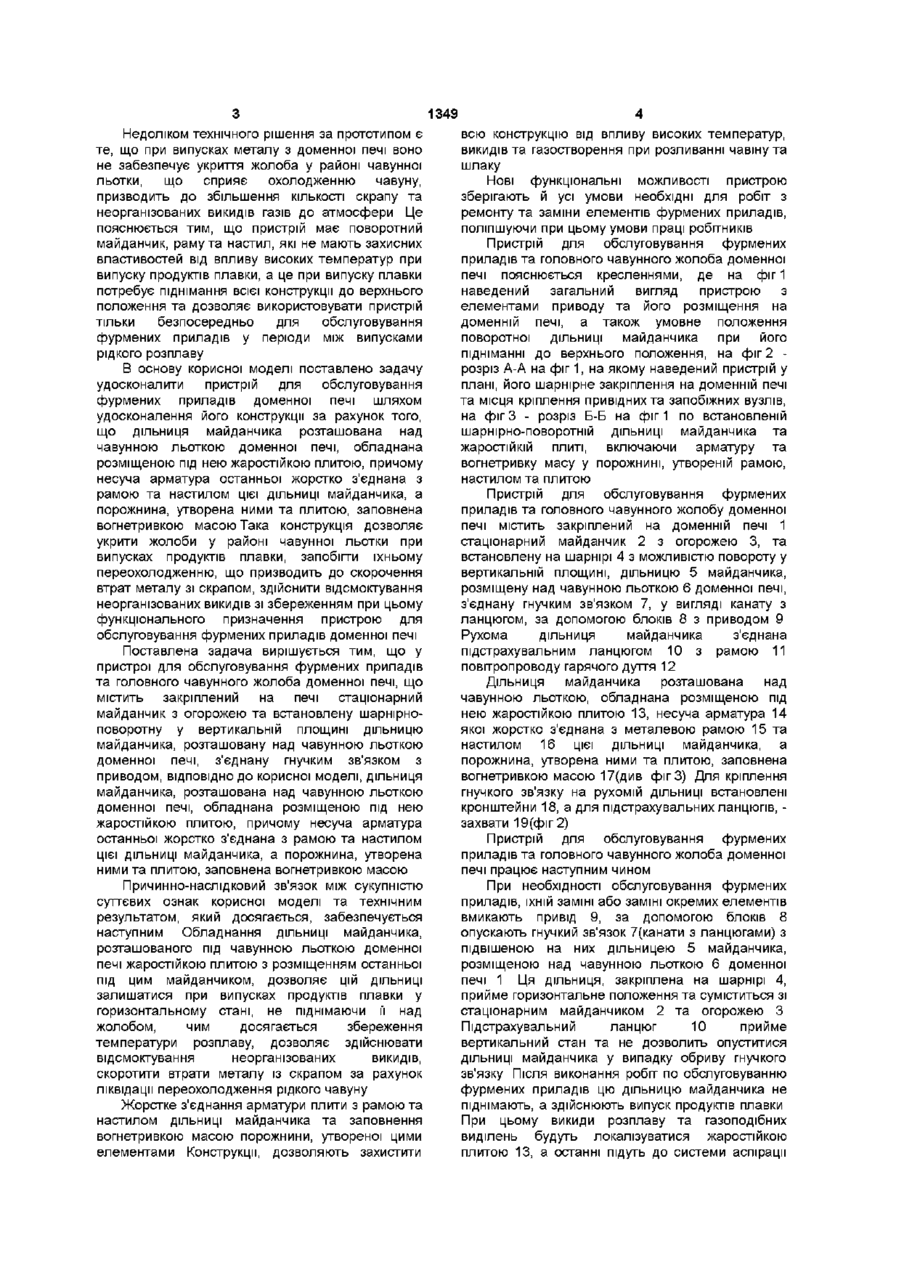

Пристрій для обслуговування фурмених приладів та головного чавунного жолоба доменної Корисна модель стосується чорної металурги, зокрема пристроїв для обслуговування доменних печей Відомий винахід "Майданчик для обслуговування фурмених приладів доменної печі" за а с СРСР №953019, МКВ С21В 7/16 Майданчик за винаходом виконаний з огорожею, прикріплений до кронштейнів, має привід повороту та спирається на майданчик піддоменника, при цьому кожен кронштейн обладнаний черв'ячним приводом Приводи та опори валів встановлені на водоохолоджуваній балці доменної печі, ВИХІДНІ вали приводів з'єднані з валами кронштейнів, низ огорожі нерухомо розташований на валу, встановленому з можливістю повороту у опорах, закріплених на майданчику, при цьому довжина валу перевищує довжину майданчика, а на консолях валу, які виступають за межі майданчика, встановлено по шестерні, кожна з яких входить у зачеплення із зубчастими рейками, і кожна зубчаста рейка встановлена у напрямних, закріплених з торця майданчика Проте така конструкція дуже складна, вимагає при випуску продуктів плавки піднімання майданчика у крайнє верхнє положення, не забезпечує укриття жолобів у районі чавунної льотки, що сприяє охолодженню чавуну та збільшенню КІЛЬКОСТІ неорганізованих викидів до атмосфери, як і КІЛЬКОСТІ скрапу Відомий винахід "Пристрій для обслуговування фурмених приладів доменної печі" за а с СРСР ЧАВУННОГО печі, що містить закріплений на печі стаціонарний майданчик з огорожею та встановлену шарнірноповоротно у вертикальній площині дільницю майданчика, розташовану над чавунною льоткою доменної печі, з'єднану гнучким зв'язком з приводом, який відрізняється тим, що дільниця майданчика, розташована над чавунною льоткою доменної печі, обладнана розміщеною під нею жаростійкою плитою, причому несуча арматура останньої жорстко з'єднана з рамою та настилом цієї ДІЛЬНИЦІ майданчика, а порожнина, утворена ними та плитою, заповнена вогнетривкою масою №1379310, МКВ С21В 7/16, 1988 Це технічне рішення є найближчим аналогом(прототипом) корисної моделі, що заявляється Пристрій для обслуговування фурмених приладів за прототипом містить закріплений на печі стаціонарний майданчик з огорожею та встановлену шарнірно-поворотну у вертикальній площині дільницю майданчика, розміщену над чавунною льоткою доменної печі, з'єднану гнучким зв'язком з приводом, при цьому поворотна дільниця майданчика має трапецоїдну форму з меншою основою у бік печі, складається з двох шарнірно-з'єднаних поміж собою частин, а гнучкий зв'язок прикріплений до зовнішнього торця ближчої до печі частини поворотної ДІЛЬНИЦІ майданчика та обладнаний захватом, що взаємодіє при повороті майданчика із ЗОВНІШНІМ торцем дальньої від печі його частини, причому на верхній кромці поворотної огорожі встановлені упори-штовхачі, що взаємодіють з поверхнею дальньої від печі частини поворотної ДІЛЬНИЦІ майданчика при його ПІДЙОМІ та опусканні Ознаками прототипу, які збігаються з суттєвими ознаками корисної моделі, яка заявляється, є закріплений на печі стаціонарний майданчик з огорожею та встановлена шарнірноповоротна у вертикальній площині дільниця майданчика, розміщена над чавунною льоткою доменної печі, з'єднана гнучким зв'язком з приводом со 1349 Недоліком технічного рішення за прототипом є те, що при випусках металу з доменної печі воно не забезпечує укриття жолоба у районі чавунної льотки, що сприяє охолодженню чавуну, призводить до збільшення КІЛЬКОСТІ скрапу та неорганізованих викидів газів до атмосфери Це пояснюється тим, що пристрій має поворотний майданчик, раму та настил, які не мають захисних властивостей від впливу високих температур при випуску продуктів плавки, а це при випуску плавки потребує піднімання всієї конструкції до верхнього положення та дозволяє використовувати пристрій тільки безпосередньо для обслуговування фурмених приладів у періоди між випусками рідкого розплаву В основу корисної моделі поставлено задачу удосконалити пристрій для обслуговування фурмених приладів доменної печі шляхом удосконалення його конструкції за рахунок того, що дільниця майданчика розташована над чавунною льоткою доменної печі, обладнана розміщеною під нею жаростійкою плитою, причому несуча арматура останньої жорстко з'єднана з рамою та настилом цієї ДІЛЬНИЦІ майданчика, а порожнина, утворена ними та плитою, заповнена вогнетривкою масою Така конструкція дозволяє укрити жолоби у районі чавунної льотки при випусках продуктів плавки, запобігти їхньому переохолодженню, що призводить до скорочення втрат металу зі скрапом, здійснити відсмоктування неорганізованих викидів зі збереженням при цьому функціонального призначення пристрою для обслуговування фурмених приладів доменної печі Поставлена задача вирішується тим, що у пристрої для обслуговування фурмених приладів та головного чавунного жолоба доменної печі, що містить закріплений на печі стаціонарний майданчик з огорожею та встановлену шарнірноповоротну у вертикальній площині дільницю майданчика, розташовану над чавунною льоткою доменної печі, з'єднану гнучким зв'язком з приводом, ВІДПОВІДНО до корисної моделі, дільниця майданчика, розташована над чавунною льоткою доменної печі, обладнана розміщеною під нею жаростійкою плитою, причому несуча арматура останньої жорстко з'єднана з рамою та настилом цієї ДІЛЬНИЦІ майданчика, а порожнина, утворена ними та плитою, заповнена вогнетривкою масою Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі та технічним результатом, який досягається, забезпечується наступним Обладнання ДІЛЬНИЦІ майданчика, розташованого під чавунною льоткою доменної печі жаростійкою плитою з розміщенням останньої під цим майданчиком, дозволяє цій ДІЛЬНИЦІ залишатися при випусках продуктів плавки у горизонтальному стані, не піднімаючи її над жолобом, чим досягається збереження температури розплаву, дозволяє здійснювати відсмоктування неорганізованих викидів, скоротити втрати металу із скрапом за рахунок ліквідації переохолодження рідкого чавуну Жорстке з'єднання арматури плити з рамою та настилом ДІЛЬНИЦІ майданчика та заповнення вогнетривкою масою порожнини, утвореної цими елементами Конструкції, дозволяють захистити всю конструкцію від впливу високих температур, викидів та газостворення при розливанні чавшута шлаку Нові функціональні можливості пристрою зберігають й усі умови необхідні для робіт з ремонту та заміни елементів фурмених приладів, поліпшуючи при цьому умови праці робітників Пристрій для обслуговування фурмених приладів та головного чавунного жолоба доменної печі пояснюється кресленнями, де на фіг 1 наведений загальний вигляд пристрою з елементами приводу та його розміщення на доменній печі, а також умовне положення поворотної ДІЛЬНИЦІ майданчика при його підніманні до верхнього положення, на фіг 2 розріз А-А на фіг 1, на якому наведений пристрій у плані, його шарнірне закріплення на доменній печі та місця кріплення привідних та запобіжних вузлів, на фіг 3 - розріз Б-Б на фіг 1 по встановленій шарнірно-поворотній ДІЛЬНИЦІ майданчика та жаростійкій плиті, включаючи арматуру та вогнетривку масу у порожнині, утвореній рамою, настилом та плитою Пристрій для обслуговування фурмених приладів та головного чавунного жолобу доменної печі містить закріплений на доменній печі 1 стаціонарний майданчик 2 з огорожею 3, та встановлену на шарнірі 4 з можливістю повороту у вертикальній площині, дільницю 5 майданчика, розміщену над чавунною льоткою 6 доменної печі, з'єднану гнучким зв'язком 7, у вигляді канату з ланцюгом, за допомогою блоків 8 з приводом 9 Рухома дільниця майданчика з'єднана підстрахувальним ланцюгом 10 з рамою 11 повітропроводу гарячого дуття 12 Дільниця майданчика розташована над чавунною льоткою, обладнана розміщеною під нею жаростійкою плитою 13, несуча арматура 14 якої жорстко з'єднана з металевою рамою 15 та настилом 16 цієї ДІЛЬНИЦІ майданчика, а порожнина, утворена ними та плитою, заповнена вогнетривкою масою 17(див фігЗ) Для кріплення гнучкого зв'язку на рухомій ДІЛЬНИЦІ встановлені кронштейни 18, а для підстрахувальних ланцюгів, захвати 19(фіг 2) Пристрій для обслуговування фурмених приладів та головного чавунного жолоба доменної печі працює наступним чином При необхідності обслуговування фурмених приладів, їхній заміні або заміні окремих елементів вмикають привід 9, за допомогою блоків 8 опускають гнучкий зв'язок 7(канати з ланцюгами) з підвішеною на них дільницею 5 майданчика, розміщеною над чавунною льоткою 6 доменної печі 1 Ця дільниця, закріплена на шарнірі 4, прийме горизонтальне положення та суміститься зі стаціонарним майданчиком 2 та огорожею З Підстрахувальний ланцюг 10 прийме вертикальний стан та не дозволить опуститися ДІЛЬНИЦІ майданчика у випадку обриву гнучкого зв'язку Після виконання робіт по обслуговуванню фурмених приладів цю дільницю майданчика не піднімають, а здійснюють випуск продуктів плавки При цьому викиди розплаву та газоподібних виділень будуть локалізуватися жаростійкою плитою 13, а останні підуть до системи аспірації 1349 ливарного двору доменної печі Від перегріву металевих складових конструкцій арматури 14, рами 15 та настилу 16 запобігає вогнетривка маса 17 Кронштейни 18 та захвати 19 при навантаженнях будуть затримувати закріплені на них підстрахувальний ланцюг та гнучкий зв'язок Піднімання ДІЛЬНИЦІ майданчика, розміщеного над чавунною льоткою, здійснюють при закриванні льотки вогнетривкою масою, після випуску розплаву для проходження пушки доменної печі та при розкритті чавунної льотки для проходження машини, призначеної для цієї технологічної операції Пристрій для обслуговування фурмених приладів та головного чавунного жолобу доменної печі дозволяє укрити жолоби у районі чавунної льотки при випусках продуктів плавки, запобігти їхньому переохолодженню, скоротити втрати металу із скрапом, здійснити відсмоктування неорганізованих викидів, зберігати при цьому функціональне призначення пристрою обслуговування фурмених приладів доменних печей Фіг 2 Б-Б Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
