Індукційна праска

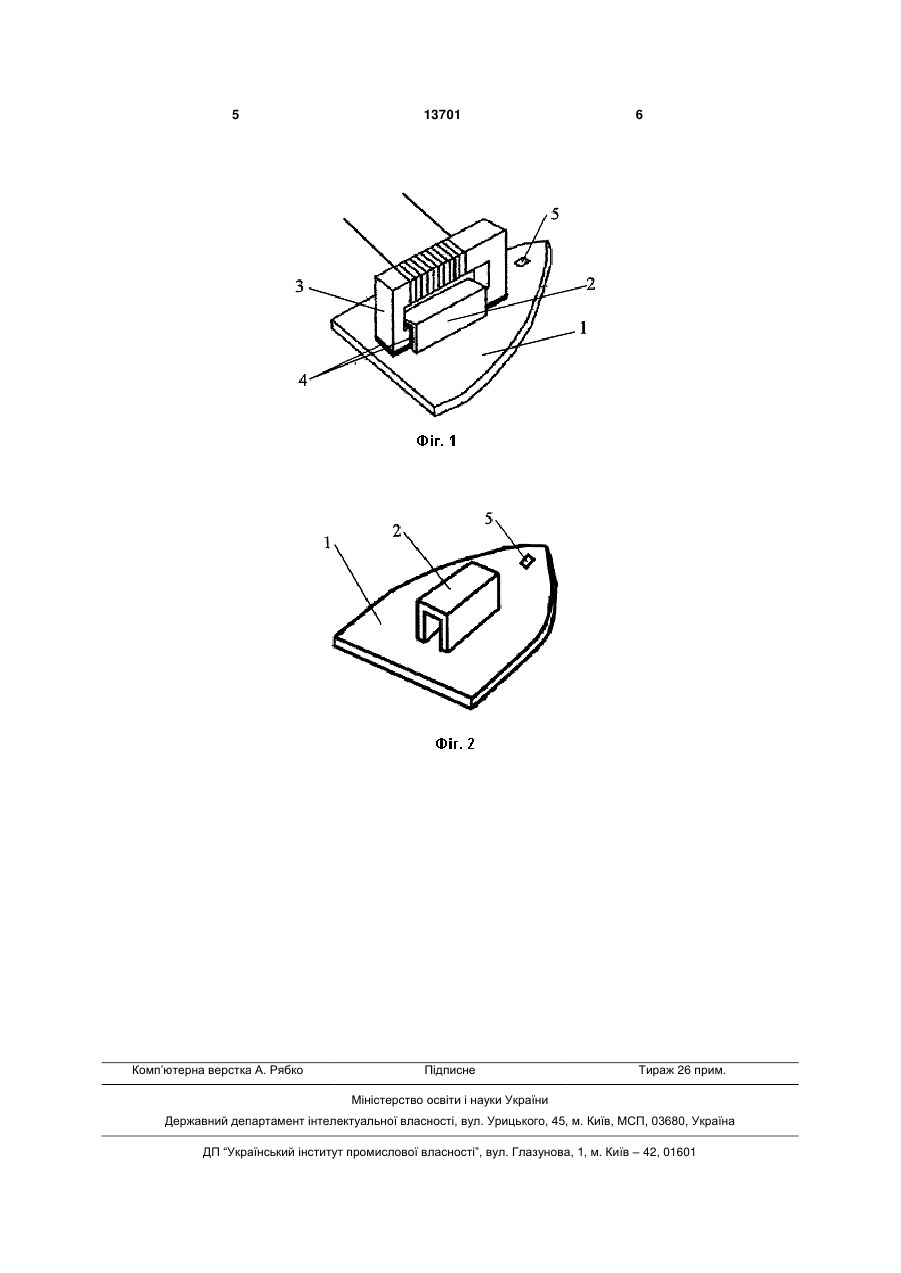

1. Індукційна праска, що містить корпус з ручкою, котушку з підвідними контактами, магнітопровід, підошву з термоконтролюючим пристроєм, електроізоляційну прокладку, яка відрізняється тим, що додатково містить терморегуляторвимикач, через який підключена до мережі електричного живлення котушка з підвідними контактами, яка є первинною обмоткою трансформатора і 3 За найближчий аналог вибрана електрична праска, описана в авторському свідоцтві СРСР №1712502, МПК5 D06F75/24, дата публікації 15.02.92, бюл. №6. Праска містить корпус з ручкою, підошву, котушку з підвідними контактами і магнітопровід, що закріплений на підошві. На підошві розміщений термометр. Котушка встановлена з можливістю вертикального переміщення щодо магнітопроводу і оснащена приводом переміщення. Привод переміщення виконаний у вигляді шпильки, на різьбовому кінці якої розміщена гайка. Між магнітопроводом і підошвою розміщено електроізоляційний матеріал з високою теплопровідністю, наприклад оксид берилію. Спільними ознаками з корисною моделлю, що заявляється, є наявність у конструкції праски корпуса з ручкою, котушки з підвідними контактами, магнітопроводу, підошви з термоконтролюючим пристроєм, електроізоляційної прокладки. Недоліком такої праски є надмірна складність конструкції, а також необхідність використання токсичного оксиду берилію, який досить дорого коштує. В основу корисної моделі поставлена задача в індукційній прасці, шляхом зміни конструкційних елементів і введення нових конструктивних елементів, забезпечити спрощення конструкції, а також зменшення споживаної енергії при тій же продуктивності. Поставлена задача вирішується тим, що індукційна праска, яка містить корпус з ручкою, котушку з підвідними контактами, магнітопровід, підошву з термоконтролюючим пристроєм, електроізоляційну прокладку, згідно з корисною моделлю, додатково містить терморегулятор-вимикач, через який підключена до мережі електричного живлення котушка з підвідними контактами, яка є первинною обмоткою трансформатора і розміщена на верхньому ярмі магнітопроводу, на нижньому ярмі магнітопроводу розміщена коротко-замкнута вторинна обмотка, яка є частиною підошви праски, нижнє ярмо трансформатора ізольоване від підошви праски та короткозамкнутої вторинної обмотки за допомогою електроізоляційних та теплоізоляційних прокладок. Згідно з корисною моделлю, на магнітопроводі індукційної праски додатково розміщено плавкий запобіжник, що послідовно увімкнутий до первинної обмотки трансформатора. Згідно з корисною моделлю, до одного з підвідних контактів котушки, яка є первинною обмоткою трансформатора, приєднано перетворювач частоти змінного струму. Суть корисної моделі пояснюється кресленнями, де: на фіг.1 схематично зображена індукційна праска без кришки, ручки, індикаторної лампочки й електричного шнура живлення, на фіг.2 зображено підошву індукційної праски з короткозамкнутою вторинною обмоткою. 13701 4 Індукційна праска, що заявляється, складається з підошви праски 1, короткозамкнутої вторинної обмотки 2, що замикається через підошву праски 1 й одночасно є частиною підошви праски, магнітопроводу 3. На верхньому ярмі магнітопроводу 3 намотана первинна обмотка трансформатора, що підключена через терморегулятор-вимикач (на фіг.1 не показаний) до мережі електричного живлення. Нижнє ярмо трансформатора ізольоване за допомогою електроізоляційних та теплоізоляційних прокладок 4 від підошви праски 1 та короткозамкнутої вторинної обмотки 2. У підошві праски 1 розміщений термоконтролюючий датчик 5, що зв'язаний з терморегулятором-вимикачем. Пристрій, що заявляється, працює так. Індукційну праску вмикають в електричну мережу змінного струму. Через первинну обмотку трансформатора, що має певне число витків (w1), протікає струм її, а по вторинній короткозамкнутій обмотці буде протікати струм І2: R w R I2 I1 1 1 I1 w1 1 , Rk w 2 Rk де: w1 - число витків первинної обмотки; R1 - опір первинної обмотки; w2 – число витків вторинної короткозамкнутої обмотки, що дорівнює 1; Rk - опір вторинної короткозамкнутої обмотки. Потужність енергії, що виділяється у такому короткозамкнутому контурі: P I2 Rk . 2 Коефіцієнт корисної дії такої системи досягає 85-90%, споживана потужність становить 200300Вт. Нагрівання підошви відбувається швидко і залежить від маси праски. Чим тонша підошва праски, тим швидше вона нагрівається. Товщину підошви праски вибирають з міркувань механічної міцності з урахуванням умов експлуатації. Терморегулятор-вимикач, що зв'язаний з термоконтролюючим датчиком 5, спрацьовує при досягненні заданої температури підошвою індукційної праски. Під час прасування коливання температури підошви індукційної праски не перевищує межу ±10°С, що є цілком достатнім для побутових потреб. Вага трансформатора праски, що живиться від мережі 50Гц трохи більша, ніж вага основи, але загальна вага індукційної праски не перевищує вагу традиційної побутової праски. У випадку, коли необхідно виготовити більш легку індукційну праску, для живлення індукційної праски використовують змінний струм підвищеної частоти. Живлення трансформатора струмом підвищеної частоти майже пропорційно зменшує габарити і вагу трансформатора. Індукційна праска зручна у використанні, істотно зменшує витрату електричної енергії, може бути виготовлена на стандартному обладнанні. 5 Комп’ютерна верстка А. Рябко 13701 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
