З’єднувальний вузол металевого піддатливого кріплення із спецпрофілю

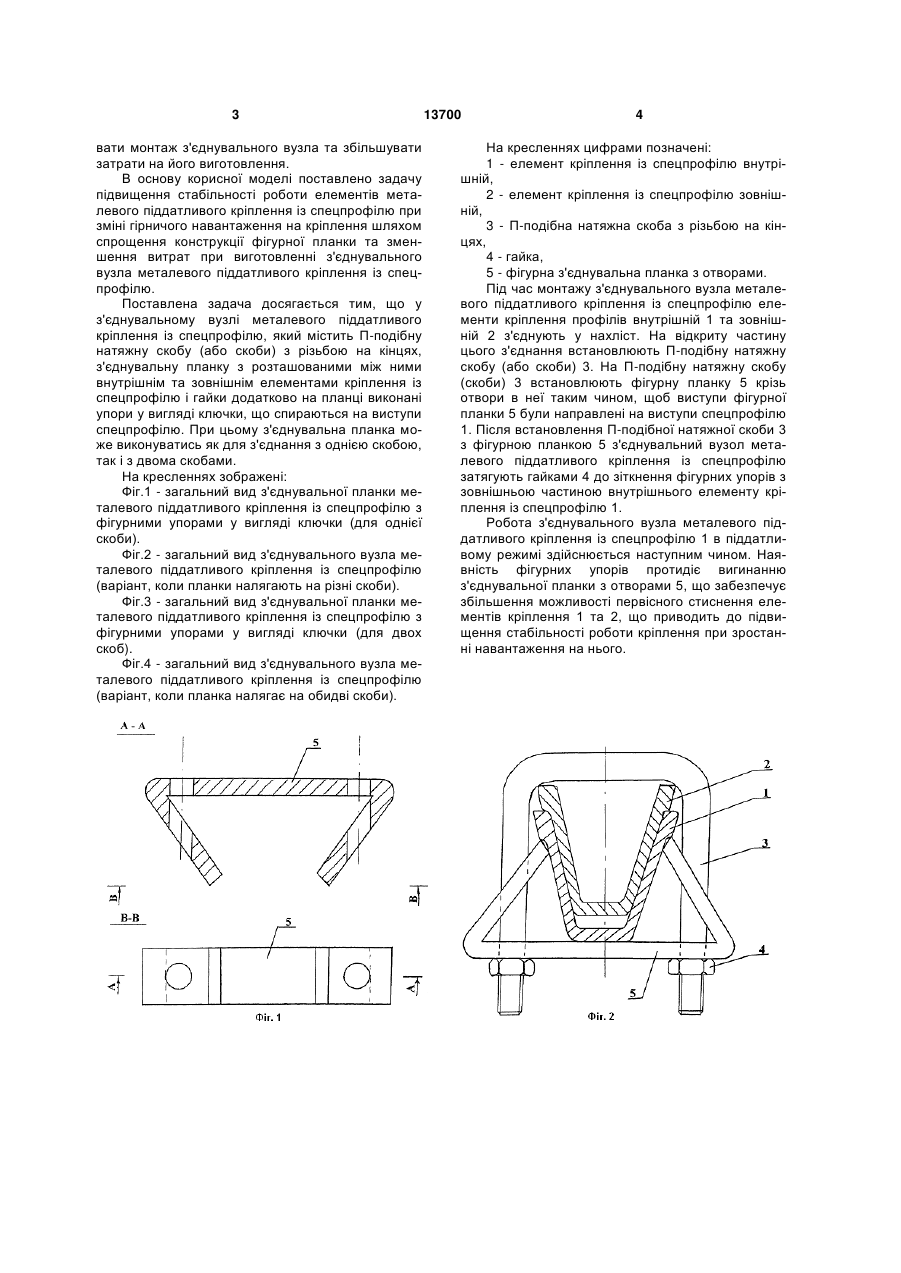

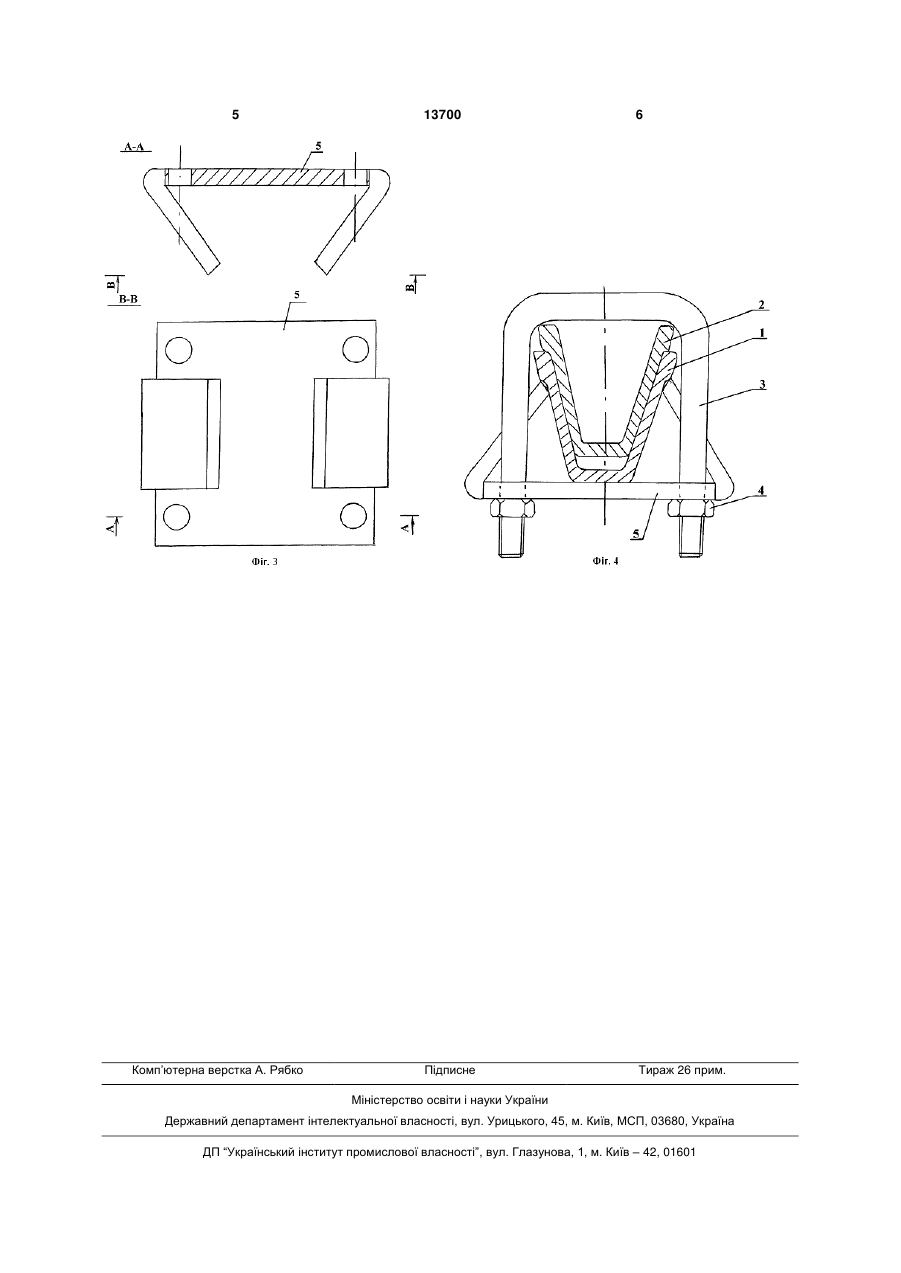

1. З'єднувальний вузол металевого піддатливого кріплення із спецпрофілю, який містить Пподібну натяжну скобу з різьбою на кінцях та з'єднувальну плоску планку, виконану з отворами для її насаджування на довгі сторони П-подібної натяжної скоби, з розташованими між ними внутрішнім та зовнішнім елементами кріплення із спецпрофілю і гайки, який відрізняється тим, що з'єднувальна плоска планка виконана з фігурними упорами на кінцях з можливістю спирання на виступи внутрішнього елемента кріплення із спецпрофілю. 2. З'єднувальний вузол за п.1, який відрізняється тим, що фігурні упори виконані з отворами з мож 3 вати монтаж з'єднувального вузла та збільшувати затрати на його виготовлення. В основу корисної моделі поставлено задачу підвищення стабільності роботи елементів металевого піддатливого кріплення із спецпрофілю при зміні гірничого навантаження на кріплення шляхом спрощення конструкції фігурної планки та зменшення витрат при виготовленні з'єднувального вузла металевого піддатливого кріплення із спецпрофілю. Поставлена задача досягається тим, що у з'єднувальному вузлі металевого піддатливого кріплення із спецпрофілю, який містить П-подібну натяжну скобу (або скоби) з різьбою на кінцях, з'єднувальну планку з розташованими між ними внутрішнім та зовнішнім елементами кріплення із спецпрофілю і гайки додатково на планці виконані упори у вигляді ключки, що спираються на виступи спецпрофілю. При цьому з'єднувальна планка може виконуватись як для з'єднання з однією скобою, так і з двома скобами. На кресленнях зображені: Фіг.1 - загальний вид з'єднувальної планки металевого піддатливого кріплення із спецпрофілю з фігурними упорами у вигляді ключки (для однієї скоби). Фіг.2 - загальний вид з'єднувального вузла металевого піддатливого кріплення із спецпрофілю (варіант, коли планки налягають на різні скоби). Фіг.3 - загальний вид з'єднувальної планки металевого піддатливого кріплення із спецпрофілю з фігурними упорами у вигляді ключки (для двох скоб). Фіг.4 - загальний вид з'єднувального вузла металевого піддатливого кріплення із спецпрофілю (варіант, коли планка налягає на обидві скоби). 13700 4 На кресленнях цифрами позначені: 1 - елемент кріплення із спецпрофілю внутрішній, 2 - елемент кріплення із спецпрофілю зовнішній, 3 - П-подібна натяжна скоба з різьбою на кінцях, 4 - гайка, 5 - фігурна з'єднувальна планка з отворами. Під час монтажу з'єднувального вузла металевого піддатливого кріплення із спецпрофілю елементи кріплення профілів внутрішній 1 та зовнішній 2 з'єднують у нахліст. На відкриту частину цього з'єднання встановлюють П-подібну натяжну скобу (або скоби) 3. На П-подібну натяжну скобу (скоби) 3 встановлюють фігурну планку 5 крізь отвори в неї таким чином, щоб виступи фігурної планки 5 були направлені на виступи спецпрофілю 1. Після встановлення П-подібної натяжної скоби 3 з фігурною планкою 5 з'єднувальний вузол металевого піддатливого кріплення із спецпрофілю затягують гайками 4 до зіткнення фігурних упорів з зовнішньою частиною внутрішнього елементу кріплення із спецпрофілю 1. Робота з'єднувального вузла металевого піддатливого кріплення із спецпрофілю 1 в піддатливому режимі здійснюється наступним чином. Наявність фігурних упорів протидіє вигинанню з'єднувальної планки з отворами 5, що забезпечує збільшення можливості первісного стиснення елементів кріплення 1 та 2, що приводить до підвищення стабільності роботи кріплення при зростанні навантаження на нього. 5 Комп’ютерна верстка А. Рябко 13700 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
