Пристрій для подання світлових сигналів

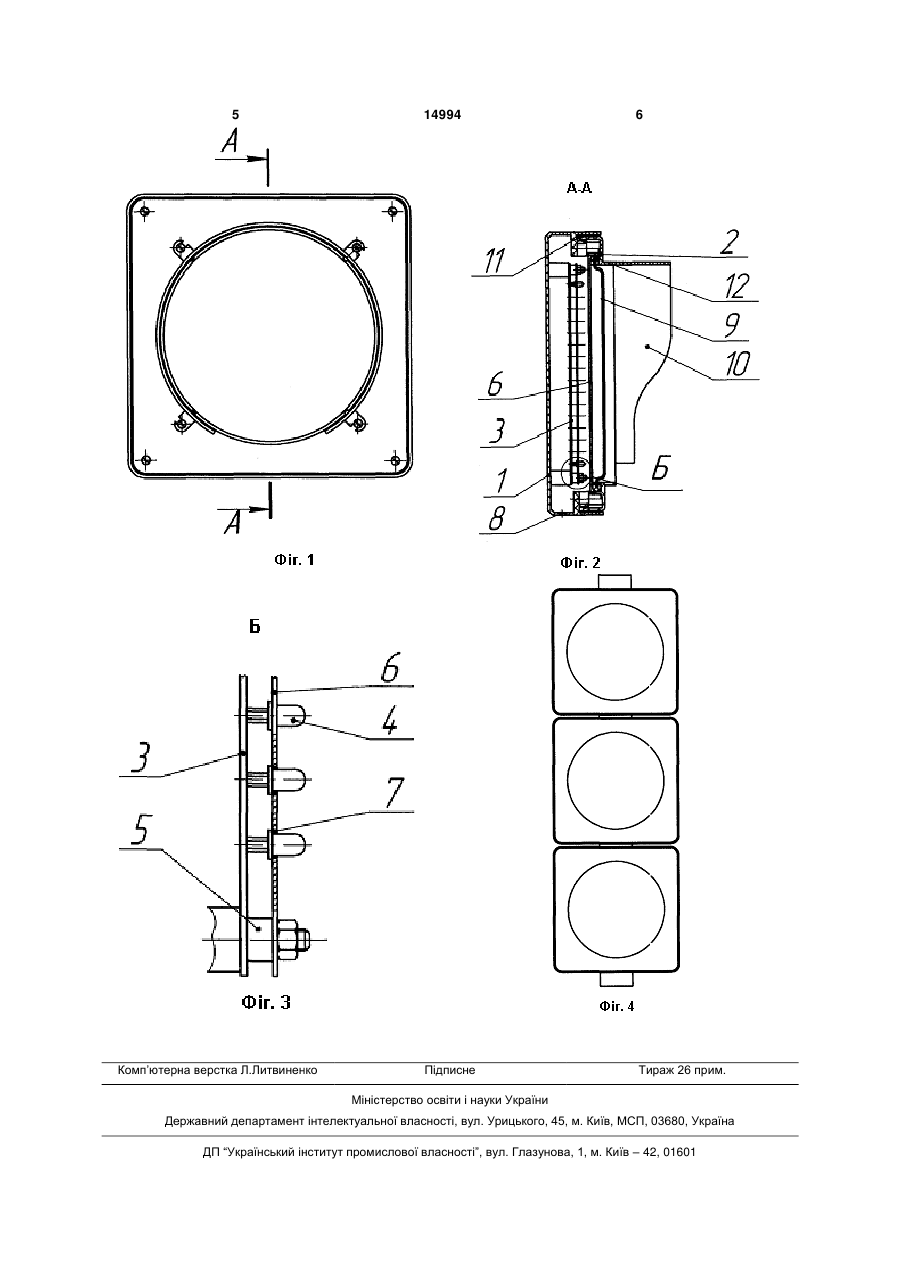

Пристрій для подання світлових сигналів, що містить принаймні одну робочу секцію, яка склада 3 14994 4 Для вирішення поставленого завдання пропооди 4. Кількість, діаметр і розташування отворів 7 нується за корисну модель пристрій для подання на накладці 6 відповідають кількості і діаметру світлових сигналів, що містить, принаймні, одну світлодіодів 4 та їх розташуванню на друкованій робочу секцію, яка складається з корпусу з кришплаті 3. У нижній частині корпуса 1 зроблені венкою, усередині якого розташоване джерело витиляційні отвори 8. промінювання, що містить велику кількість світлоВ кришці 2 закріплені прозоре скло 9 і козирок діодів, змонтованих на друкованій платі, який 10. відрізняється тим, що світлодіоди знаходяться на Для створення ущільнення між корпусом 1 та однаковій відстані відносно до друкованої плати, кришкою 2 установлено прокладку 11, а між кришпаралельно якій встановлена додатково уведена кою 2 і склом 9 - прокладку 12. Прокладки 11, 12 до корпусу накладка з отворами, діаметр та розвиготовлено із силіконової гуми, що може втримуташування яких відповідають розміру світлодіодів вати великі коливання температури. та їх розташуванню на друкованій платі, у нижній Накладка 6 з отворами 7 під світлодіоди 4 орічастині корпуса виконані вентиляційні отвори, а в єнтує світлодіоди 4 у горизонтальному положенні, кришці закріплено прозоре скло і козирок. а також обмежує вплив на них вібрації за умов Накладка з отворами, що уведена до корпусу інтенсивного дорожнього руху, одночасно виконупаралельно друкованій платі, орієнтує і фіксує ючи функцію відведення тепла від світлодіодів. світлодіоди у горизонтальному положенні, що доСвітлодіоди 4 змонтовано на друкованій платі зволяє оптимально інтегрувати світлове випромі3 в кількості, необхідній для створення світлового нювання кожного світлодіода до загального сумавипромінювання відповідно до [ДСТУ 4092-2002] у рного потоку, що випромінюється у зовнішній залежності від кольору і типу світлофора. простір крізь прозоре скло. Використання світлодіНесучі деталі пристрою - корпус 1, кришка 2, одів, що виготовляються на основі сучасних техскло 9, козирок 10 виготовляються з високотривконологій і мають широкий діапазон щодо яскравості го полікарбонату, який має мінімальний коефіцієнт світлового випромінювання та кутів розсіювання, лінійного розширення в умовах коливання темпедозволяє одержати необхідні [за ДСТУ 4092-2002] ратури довкілля від +60°С до -40°С, що забезпечує параметри світлового випромінювання для оптитривалий термін надійної експлуатації світлофора. мального сприйняття сигналу світлофора на велиКорисна модель може бути реалізована у кожких відстанях за будь-якої погоди вдень і вночі. ному типі світлофора згідно [ДСТУ 4092-2002], Накладка також забезпечує відведення тепла зокрема, в 3-х секційному світлофорі будь-яким від світлодіодів і запобігає впливу на них вібрації видом кріплення. за умов інтенсивного дорожнього руху, що суттєво Пристрій працює наступним шляхом. збільшує надійність роботи світлофора. Світлодіоди 4, що встановлені на друкованій Таким чином, сукупність ознак корисної моделі платі 3 та зорієнтовані у горизонтальному полона основі значного спрощення конструкції та техженні в отворах 7 накладки 6, випромінюють світнології виготовлення і складання, що пропонуєтьлові потоки, які інтегруються у загальний світловий ся, дозволяє створити пристрій для подання світпотік, спрямований крізь прозоре скло 9 у довкілля лових сигналів, який має технічні та експлуатаційні у вигляді світлового сигналу світлофора. параметри, що повністю відповідають вимогам Запропонований пристрій для подання світло[ДСТУ 4092-2002]. вих сигналів забезпечує надійне світлове сприйКорисна модель, що пропонується, пояснюняття сигналу світлофора за будь-яких погодних ється кресленнями. умов, в будь-який час доби, він є стійким до мехаНа Фіг.1 зображено зовнішній вигляд робочої нічних впливів, розрахований на довготривалу секції пристрою; безперервну роботу. На Фіг.2 зображено переріз А-А Фіг.1; Конструкція пристрою є простою в умовах ексНа Фіг.3 зображено фрагмент Б Фіг.2, кріпленплуатації, технологічною у виробництві, що дозвоня до друкованої плати і розташування накладки; ляє виготовлення і складання робити з викорисНа Фіг.4 зображено реалізацію корисної модетанням високопродуктивного обладнання для лі, зокрема, у вигляді 3-х секційного світлофора. литва та штампування. Запропонована корисна модель має таку консДжерела інформації: трукцію. Пристрій для подання світлових сигналів 1. Патент України №40687, 7G08G1/095, містить корпус 1 з кришкою 2. В корпусі 1 встанов2000р. лена друкована плата 3, на якій змонтовані світ2. Патент України №27671, 600801/095, лодіоди 4; паралельно друкованій платі 3 крізь 1991р., прототип. обмежуючі втулки 5 розміщено накладку 6 з отво3. ДСТУ 4092-2002 "Світлофори дорожні". рами 7, в які входять і утримуються в них світлоді 5 Комп’ютерна верстка Л.Литвиненко 14994 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
