Агрегат для поверхневого внесення твердих мінеральних добрив

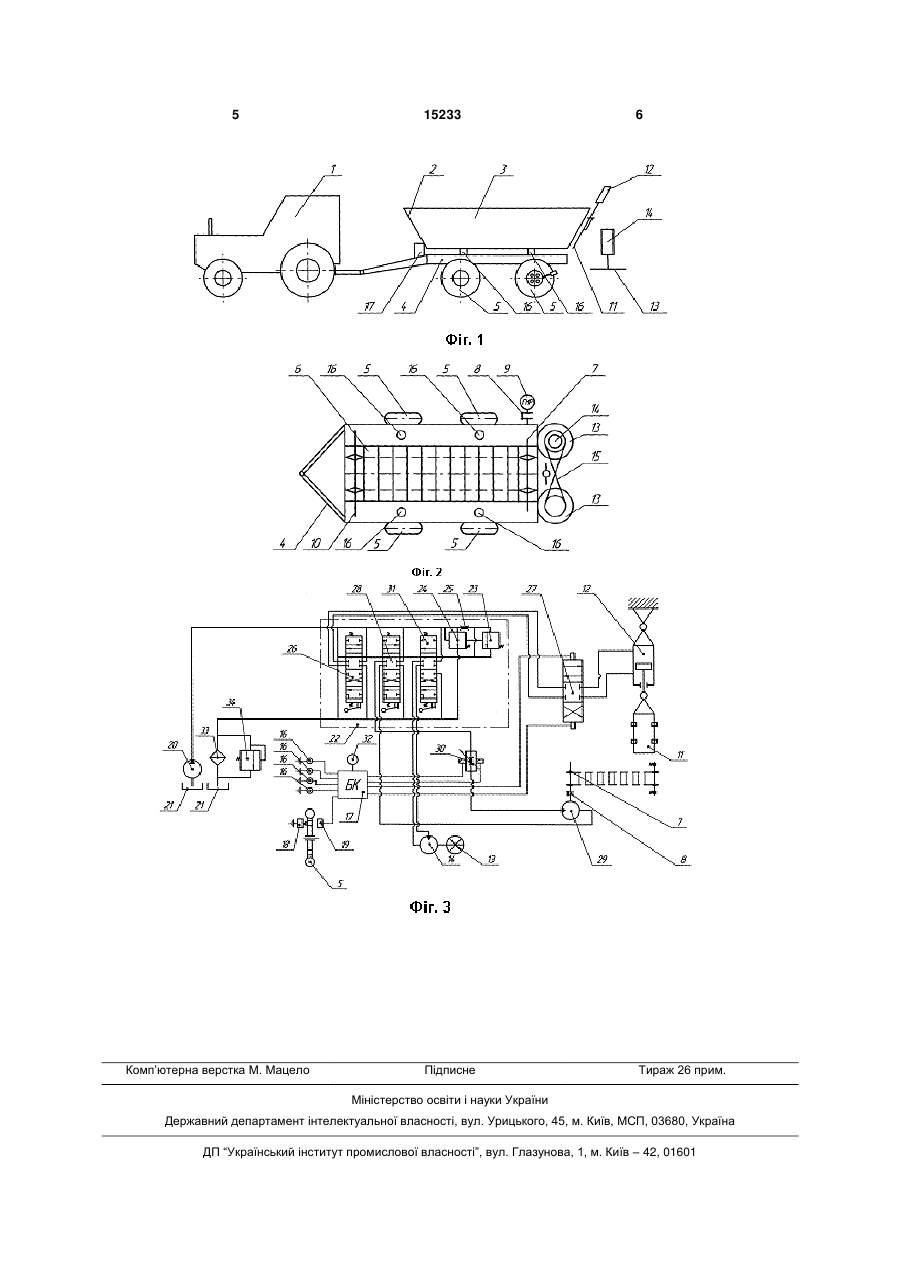

Агрегат для поверхневого внесення твердих мінеральних добрив, що включає енергетичний засіб з гідравлічною системою живлення споживачів стиснутою робочою рідиною та джерелом електроенергії і розсіювач у вигляді напівпричепа з бункером та рамою, жорстко опертою на міст з колесами, прутковий конвеєр з приводом від гідромотора-редуктора, розсіювальні диски з гідравлічним приводом, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, який 3 15233 4 дії керування заслінкою з керуванням за допомовисіву добрив від встановленої. Правий плунжер гою трипозиційного розподілювача рідини з керу31 служить для подачі робочої рідини до гідромованням від електромагнітів та датчика норми висітора 14 привода розсіюючих дисків 13. Датчик нову мінеральних добрив, встановленого на блоці рмування 32 дози висівання твердих мінеральних керування. добрив, який встановлено на блоці керування 17 На Фіг.1 зображено загальний вигляд для послужить для ручного керування та встановлення верхневого внесення твердих мінеральних добрив необхідної норми висіву твердих мінеральних доб(вид з боку); на Фіг.2 - вид зверху (без енергетичрив залежно від стану ґрунтів, попередників вироного засобу); а на Фіг.3 - функціональна електрогіщуваної культури та ін. З'єднання гідросистеми дравлічна схема. енергетичного засобу 1 з гідросистемою напівприСкладається агрегат для поверхневого внечепа 2 виконано розривними муфтами та гнучкими сення твердих мінеральних добрив (Фіг.1) з енертрубопроводами (на Фіг.1, 2, 3 не показано). Для гетичного засобу 1 у вигляді колісного трактора та очищення робочої рідини служить фільтр 33, для напівпричепа 2, виконаного як бункер 3 у вигляді живлення блока керування, електромагнітів викозрізаної чотирикутної призми повернутої більшою ристана електросхема енергетичного засобу (акуосновою до гори. Бункер 3 опирається на раму 4, муляторна батарея та генератор), що на схемі не яка в свою чергу опирається на міст з пневматичпоказано. Запобіжний клапан 34 служить для підними колесами 5. У нижній частині бункера 3 розведення робочої рідини до бака 21 у випадку заміщено прутковий конвеєр 6. (Фіг.2), ведучий вал 7 смічування фільтра 33. якого розміщено у задній частині бункера і через Працює агрегат для поверхневого внесення жорстку компенсуючу муфту 8 з'єднаний з гідротвердих мінеральних добрив так. Спочатку заванмотором-редуктором 9. У передній частині бункера тажують бункер 3 добривами. При працюючому 3 розташовано натяжну вісь 10 пруткового конвеєдвигуні внутрішнього згорання трактора гідронасос ра 6, а в задній частині встановлено заслінку 11, 20 буде подавати робочу рідину з бака 21 до гідкерування якою здійснюється при допомозі гідроророзподілювача 22. При нейтральному положенні циліндра 12 двосторонньої дії. Для розсіювання усіх трьох плунжерів робоча рідина через дросемінеральних добрив біля задньої нижньої частини льну шайбу 25, переливний клапан 24 буде через бункера 3 встановлено два розсіюючі диски 13, фільтр 33 поступати до гідравлічного бака 21. За для привода в рух яких застосовано гідромотор 14 допомогою правого плунжера 31 гідророзподілюта клинопасову передачу 15. Між рамою 4 та бунвача 22 робочу рідину направляють до гідромотокером 3 встановлено чотири тензодатчики 16, які ра 14, що приводить у рух розсіюючі диски 13. Поз'єднані електричними провідниками з блоком кетім за допомогою лівого плунжера 26 рування 17 (Фіг.3). Біля одного з коліс 5 напівпригідророзподілювача 22 подають рідину до трипочепа 2 встановлено датчик швидкості руху, який зиційного розподілювача 27 з електромагнітами, виконаний у вигляді джерела світла 18 та фотоеяким подають робочу рідину до гідроциліндра 12 лемента 19, що за допомогою провідників з'єднані керування заслінкою 11. За допомогою датчика з блоком керування 17. Датчик швидкості руху винормування 32 та гідроцилідра 12 встановлюють конано так що джерело світла 18 розміщено по заслінку 11 у потрібне робоче положення, згідно з одну сторону колеса 5, у диску якого виконано ряд необхідною нормою внесення добрив. Потім за отворів для проходження світла, а фотоелемент допомогою середнього плунжера 28 гідророзподі19 розміщено по другу сторону колеса 5. лювача 22 підводять робочу рідину до гідромотоНа Фіг.3 позицією 20 позначено гідронасос ра-редуктора 9 привода пруткового конвеєра 6, шестеренчастого типу, який встановлено на енерякий буде подавати сипкі мінеральні добрива до гетичному засобі і який подає робочу рідину з гідрозсіюючих дисків 13. Оператор вмикає робочу равлічного бака 21 до плунжерного чотирипозишвидкість і агрегат, рухаючись по полю, вносить ційного розподілювача 22, який укомплектовано поверхнево тверді мінеральні добрива. У зв'язку з запобіжним 23 та перепускним 24 клапанами і тим, що поле має поздовжні і поперечні схили, а дросельною шайбою 25. Лівий плунжер 26 слутакож рівень добрив у бункері 3 з часом роботи жить для подачі робочої рідини до гідроциліндра агрегату змінюється, потрібно регулювати продук12 двосторонньої дії керування заслінкою 11, за тивність пруткового конвеєра 6 та положення задопомогою якої змінюється величина прохідної слінки 11. Сигнали від тензодатчиків 11 та датчика щілини для мінеральних добрив, що подаються з швидкості будуть поступати до блока керування бункера 3 до розсіювальних дисків 13. Для зміни 17, який дасть сигнали електромагнітам дроселя подачі робочої рідини у штокову та безштокову 30, що змінить швидкість руху тягового органу прупорожнини гідроциліндра 12 служить трипозиційткового конвеєра відповідно до встановленої норний гідророзподілювач 27 з керуванням золотними висіву автоматично без зупинки агрегату. Одком за допомогою електромагнітів, сигнали до ночасно будуть подані сигнали і до яких подаються з блоку керування 17. Середній електромагнітів трипозиційного розподілювача 27, плунжер 28 служить для подачі робочої рідини до який за допомогою гідроцилінда 12 змінить пологідромотора-редуктора 29 привода пруткового ження заслінки 11, а відповідно, і буде уточнено конвеєра 6. У напірній магістралі встановлено дозу внесення мінеральних добрив автоматично дросель 30, керування прохідною щілиною якого без зупинки агрегату. При засмічуванні фільтра 33 здійснюється за допомогою електромагнітів, струм робочої рідини, спрацьовує запобіжний клапан 34 і до яких подається від блока керування 17, якщо рідина, обминаючи забитий рештками зносу елетензодатчики 16 та фотоелемент 19 подають сигментів гідросистем, поступить до бака 21. нали блоку керування 17 про відхилення норми 5 Комп’ютерна верстка М. Мацело 15233 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
