Машина для підготовки мінеральних добрив до внесення

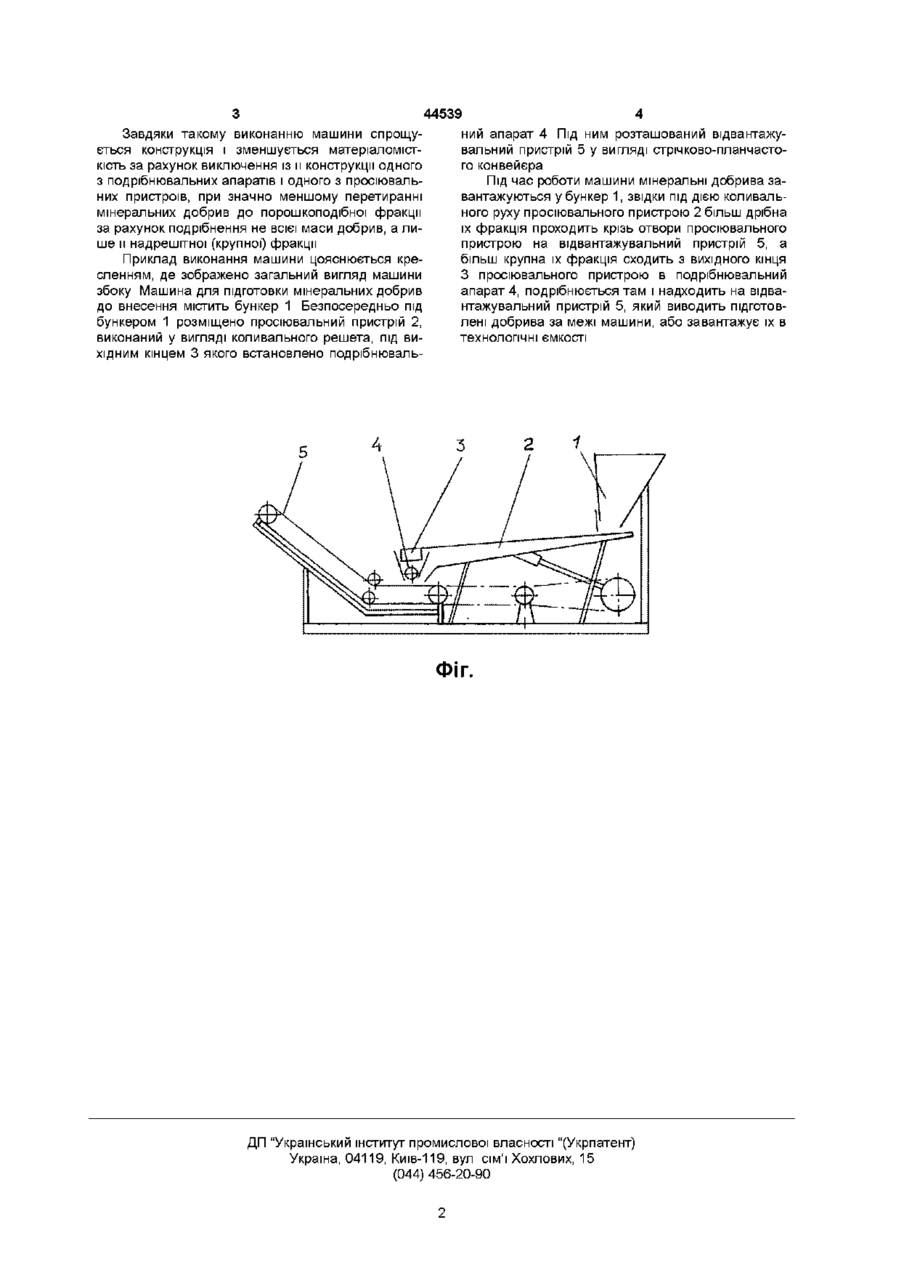

Машина для підготовки мінеральних добрив до внесення, що включає бункер, подрібнювальний апарат, просіювальний і від вантажу вальний пристрої, який відрізняється тим, що просіювальний пристрій розташований безпосередньо під бункером, а подрібнювальний апарат розташований під вихідним кінцем просіювального пристрою Винахід відноситься до галузі сільського господарства і може використовуватись в машинах для підготовки мінеральних добрив до внесення, зокрема для їх подрібнення і просіювання Відома машина для підготовки мінеральних добрив до внесення, яка містить бункер розташований безпосередньо під ним подрібнювальний апарат, під яким послідовно розміщено просіювальний і від вантажу вальний пристрої (патент України № 24181, М Кл 5 В 65 В 69/00) При роботі такої машини призначені для подрібнення мінеральні добрива завантажуються у бункер, і через подрібнювальний апарат надходять на просіювальний пристрій, де рештки мішкотари залишаються на ньому і під дією коливального руху виводяться за межі машини, а подрібнені добрива просипаються крізь просіювальний пристрій до відвантажу вального пристрою, яким виводяться за межі машини Недоліком цієї машини є те, що всі мінеральні добрива проходять через подрібнювальний апарат, внаслідок чого добрива в значній мірі перетираються подрібнювальним апаратом до порошкоподібної фракції, що ускладнює їх подальше використання машинами для внесення добрив Відома також машина для підготовки мінеральних добрив до внесення, яка містить бункер, подрібнювальний апарат, просіювальний і відвантажувальний пристрої В цій машині подрібнювальний апарат розташований безпосередньо під бункером, крім того, в цій машині є другий подрібнювальний апарат і просіювальний приспи (ж "Техника в сельском хозяйстве", М , 1984, № 5) Ця машина найбільш близька до запропонова ної і прийнята за прототип При роботі цієї машини мінеральні добрива завантажуються в бункер, проходять через подрібнювальний апарат першого ступеня і надходять до просіювального пристрою першого ступеня, де дрібна фракція проходить через просіювальний пристрій, а крупна - надходить по його поверхні до подрібнювального апарата другого ступеня, через який - до просіювального пристрою другого ступеня і через нього - до відвантажувального пристрою Сторонні домішки сходять з поверхні просіювального пристрою за межі машини Недоліком цієї машини є те, що мінеральні добрива подрібнюються ДВІЧІ подрібнювальними апаратами першого і другого ступеня, що призволить до ускладнення конструкції і значного їх перетирання до порошкоподібної фракції, а це ускладнює їх подальше використання машинами для внесення добрив Ускладнює машину і наявність двуступеневого просіюавального пристрою Задачею винаходу є створення машини для підготовки мінеральних добрив до внесення, в якій шляхом нового розташування робочих органів максимально спрощується конструкція машин, досягається мінімальне перетирання мінеральних добрив до порошкоподібної фракції Поставлена задача вирішується завдяки тому, що машина для підготовки мінеральних добрив, яка включає бункер, подрібнювальний апарат, просіювальний і відвантажувальний пристрої, відрізняється тим, що просіювальний пристрій розташований безпосередньо під бункером, а подрібнювальний апарат розташований під вихідним кінцем просіювального пристрою со Ю 44539 Завдяки такому виконанню машини спрощується конструкція і зменшується матеріаломісткість за рахунок виключення із и конструкції одного з подрібнювальних апаратів і одного з просіювальних пристроїв, при значно меншому перетиранні мінеральних добрив до порошкоподібної фракції за рахунок подрібнення не всієї маси добрив, а лише и надрешггної (крупної) фракції Приклад виконання машини цояснюється кресленням, де зображено загальний вигляд машини збоку Машина для підготовки мінеральних добрив до внесення містить бункер 1 Безпосередньо під бункером 1 розміщено просіювальний пристрій 2, виконаний у вигляді коливального решета, під вихідним кінцем 3 якого встановлено подрібнюваль ний апарат 4 Під ним розташований відвантажувальний пристрій 5 у вигляді стрічково-планчастого конвейєра Під час роботи машини мінеральні добрива завантажуються у бункер 1, звідки під дією коливального руху просіювального пристрою 2 більш дрібна їх фракція проходить крізь отвори просіювального пристрою на від вантажу вальний пристрій 5, а більш крупна їх фракція сходить з вихідного кінця З просіювального пристрою в подрібнювальний апарат 4, подрібнюється там і надходить на відвантажувальний пристрій 5, який виводить підготовлені добрива за межі машини, або завантажує їх в технологічні ємкості ФІГ. ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
