Мастика на основі бітумної композиції “донізол”

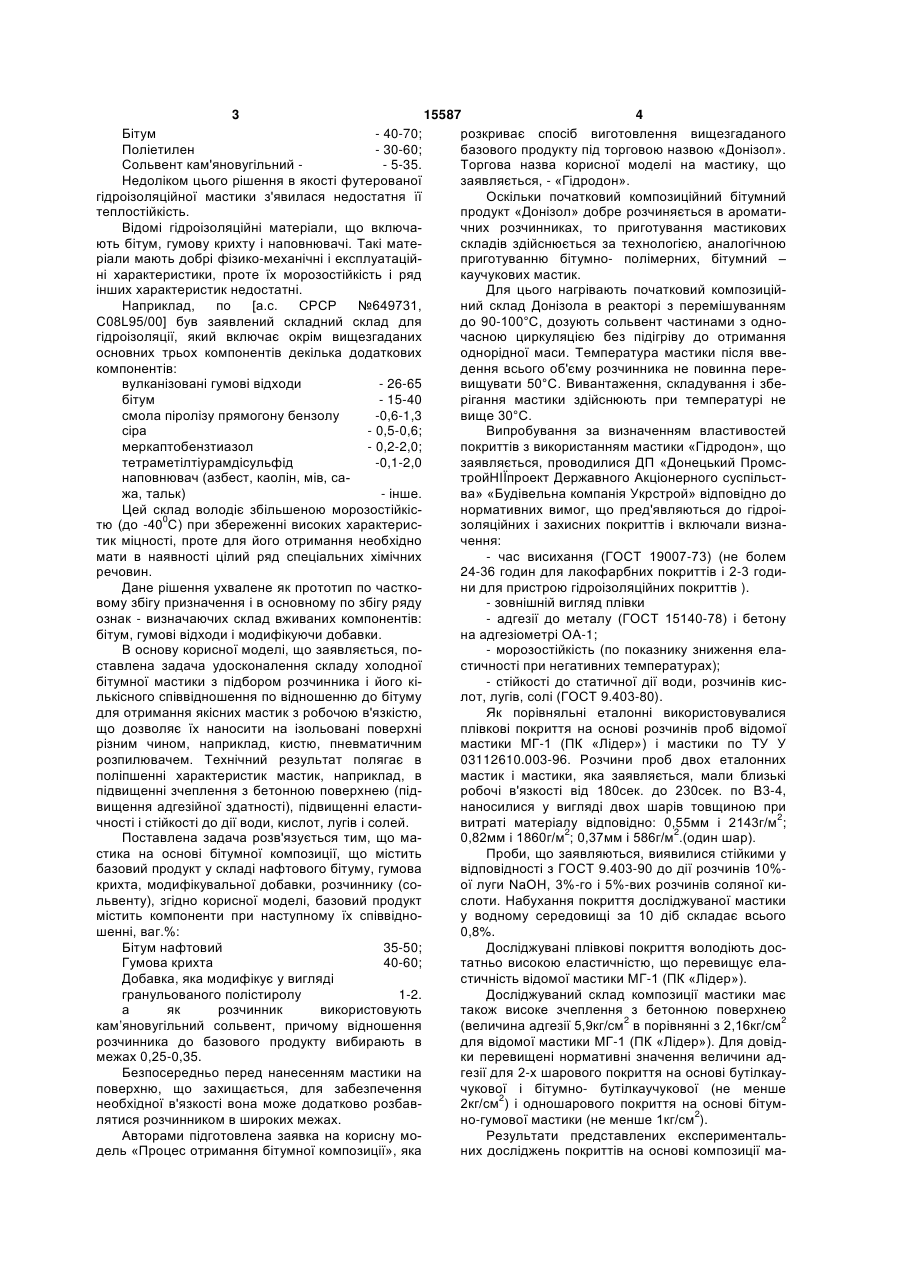

Мастика на основі бітумної композиції, що містить базовий продукт у складі нафтового біту 3 15587 4 Бітум - 40-70; розкриває спосіб виготовлення вищезгаданого Поліетилен - 30-60; базового продукту під торговою назвою «Донізол». Сольвент кам'яновугільний - 5-35. Торгова назва корисної моделі на мастику, що Недоліком цього рішення в якості футерованої заявляється, - «Гідродон». гідроізоляційної мастики з'явилася недостатня її Оскільки початковий композиційний бітумний теплостійкість. продукт «Донізол» добре розчиняється в ароматиВідомі гідроізоляційні матеріали, що включачних розчинниках, то приготування мастикових ють бітум, гумову крихту і наповнювачі. Такі матескладів здійснюється за технологією, аналогічною ріали мають добрі фізико-механічні і експлуатаційприготуванню бітумно- полімерних, бітумний – ні характеристики, проте їх морозостійкість і ряд каучукових мастик. інших характеристик недостатні. Для цього нагрівають початковий композиційНаприклад, по [а.с. СРСР №649731, ний склад Донізола в реакторі з перемішуванням C08L95/00] був заявлений складний склад для до 90-100°С, дозують сольвент частинами з одногідроізоляції, який включає окрім вищезгаданих часною циркуляцією без підігріву до отримання основних трьох компонентів декілька додаткових однорідної маси. Температура мастики після ввекомпонентів: дення всього об'єму розчинника не повинна перевулканізовані гумові відходи - 26-65 вищувати 50°С. Вивантаження, складування і збебітум - 15-40 рігання мастики здійснюють при температурі не смола піролізу прямогону бензолу -0,6-1,3 вище 30°С. сіра - 0,5-0,6; Випробування за визначенням властивостей меркаптобензтиазол - 0,2-2,0; покриттів з використанням мастики «Гідродон», що тетраметілтіурамдісульфід -0,1-2,0 заявляється, проводилися ДП «Донецький Промснаповнювач (азбест, каолін, мів, сатройНІЇпроект Державного Акціонерного суспільстжа, тальк) - інше. ва» «Будівельна компанія Укрстрой» відповідно до Цей склад володіє збільшеною морозостійкіснормативних вимог, що пред'являються до гідроітю (до -400С) при збереженні високих характерисзоляційних і захисних покриттів і включали визнатик міцності, проте для його отримання необхідно чення: мати в наявності цілий ряд спеціальних хімічних - час висихання (ГОСТ 19007-73) (не болем речовин. 24-36 годин для лакофарбних покриттів і 2-3 годиДане рішення ухвалене як прототип по часткони для пристрою гідроізоляційних покриттів ). вому збігу призначення і в основному по збігу ряду - зовнішній вигляд плівки ознак - визначаючих склад вживаних компонентів: - адгезії до металу (ГОСТ 15140-78) і бетону бітум, гумові відходи і модифікуючи добавки. на адгезіометрі ОА-1; В основу корисної моделі, що заявляється, по- морозостійкість (по показнику зниження еластавлена задача удосконалення складу холодної стичності при негативних температурах); бітумної мастики з підбором розчинника і його кі- стійкості до статичної дії води, розчинів кислькісного співвідношення по відношенню до бітуму лот, лугів, солі (ГОСТ 9.403-80). для отримання якісних мастик з робочою в'язкістю, Як порівняльні еталонні використовувалися що дозволяє їх наносити на ізольовані поверхні плівкові покриття на основі розчинів проб відомої різним чином, наприклад, кистю, пневматичним мастики МГ-1 (ПК «Лідер») і мастики по ТУ У розпилювачем. Технічний результат полягає в 03112610.003-96. Розчини проб двох еталонних поліпшенні характеристик мастик, наприклад, в мастик і мастики, яка заявляється, мали близькі підвищенні зчеплення з бетонною поверхнею (підробочі в'язкості від 180сек. до 230сек. по В3-4, вищення адгезійної здатності), підвищенні еластинаносилися у вигляді двох шарів товщиною при чності і стійкості до дії води, кислот, лугів і солей. витраті матеріалу відповідно: 0,55мм і 2143г/м2; Поставлена задача розв'язується тим, що ма0,82мм і 1860г/м2; 0,37мм і 586г/м2.(oдин шар). стика на основі бітумної композиції, що містить Проби, що заявляються, виявилися стійкими у базовий продукт у складі нафтового бітуму, гумова відповідності з ГОСТ 9.403-90 до дії розчинів 10%крихта, модифікувальної добавки, розчиннику (соої луги NaOH, 3%-го і 5%-вих розчинів соляної кильвенту), згідно корисної моделі, базовий продукт слоти. Набухання покриття досліджуваної мастики містить компоненти при наступному їх співвідноу водному середовищі за 10 діб складає всього шенні, ваг.%: 0,8%. Бітум нафтовий 35-50; Досліджувані плівкові покриття володіють досГумова крихта 40-60; татньо високою еластичністю, що перевищує елаДобавка, яка модифікує у вигляді стичність відомої мастики МГ-1 (ПК «Лідер»). гранульованого полістиролу 1-2. Досліджуваний склад композиції мастики має а як розчинник використовують також високе зчеплення з бетонною поверхнею кам’яновугільний сольвент, причому відношення (величина адгезії 5,9кг/см2 в порівнянні з 2,16кг/см2 розчинника до базового продукту вибирають в для відомої мастики МГ-1 (ПК «Лідер»). Для довідмежах 0,25-0,35. ки перевищені нормативні значення величини адБезпосередньо перед нанесенням мастики на гезії для 2-х шарового покриття на основі бутілкауповерхню, що захищається, для забезпечення чукової і бітумно- бутілкаучукової (не менше необхідної в'язкості вона може додатково розбав2кг/см2) і одношарового покриття на основі бітумлятися розчинником в широких межах. но-гумової мастики (не менше 1кг/см2). Авторами підготовлена заявка на корисну моРезультати представлених експериментальдель «Процес отримання бітумної композиції», яка них досліджень покриттів на основі композиції ма 5 15587 6 стики «Гідродон», що заявляється, підтверджують відповідає вимогам санітарного законодавства перспективність її подальшого вдосконалення у України. [Висновок Державної санітарне - епідемінапрямі оптимізації марки гумової крихти і підбору ологічної експертизи МОЗ України №05.03.02конкретних складів компонентів, що використову07/45230 від 11.10.2005], а також нормативним ється, в межах їх співвідношень, що заявляються. вимогам до корисної моделі по новизні і промисМастика «Гідродон» на базі використовування ловій застосовності. бітумної композиції «Донізол», що заявляється, Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
