Сито грохота

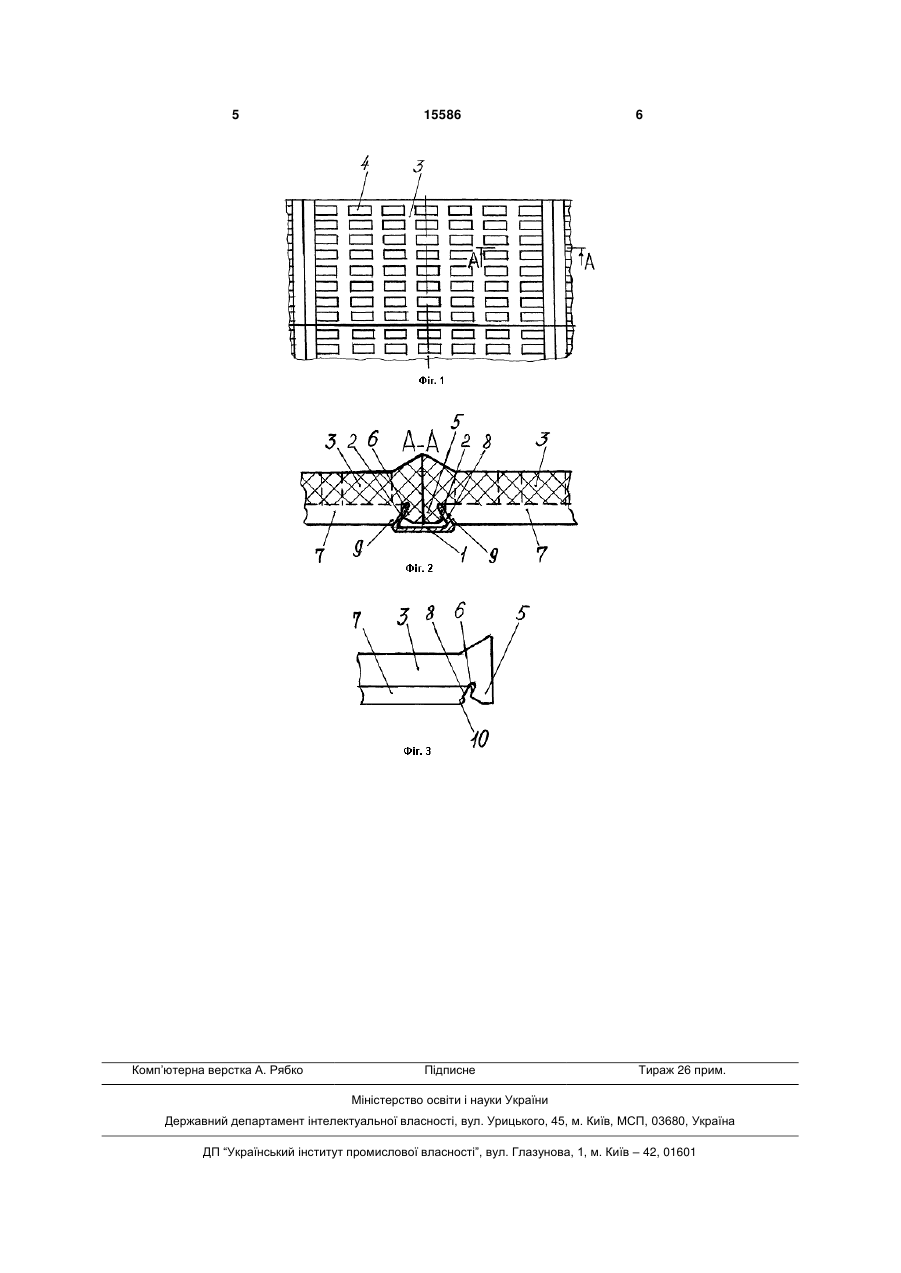

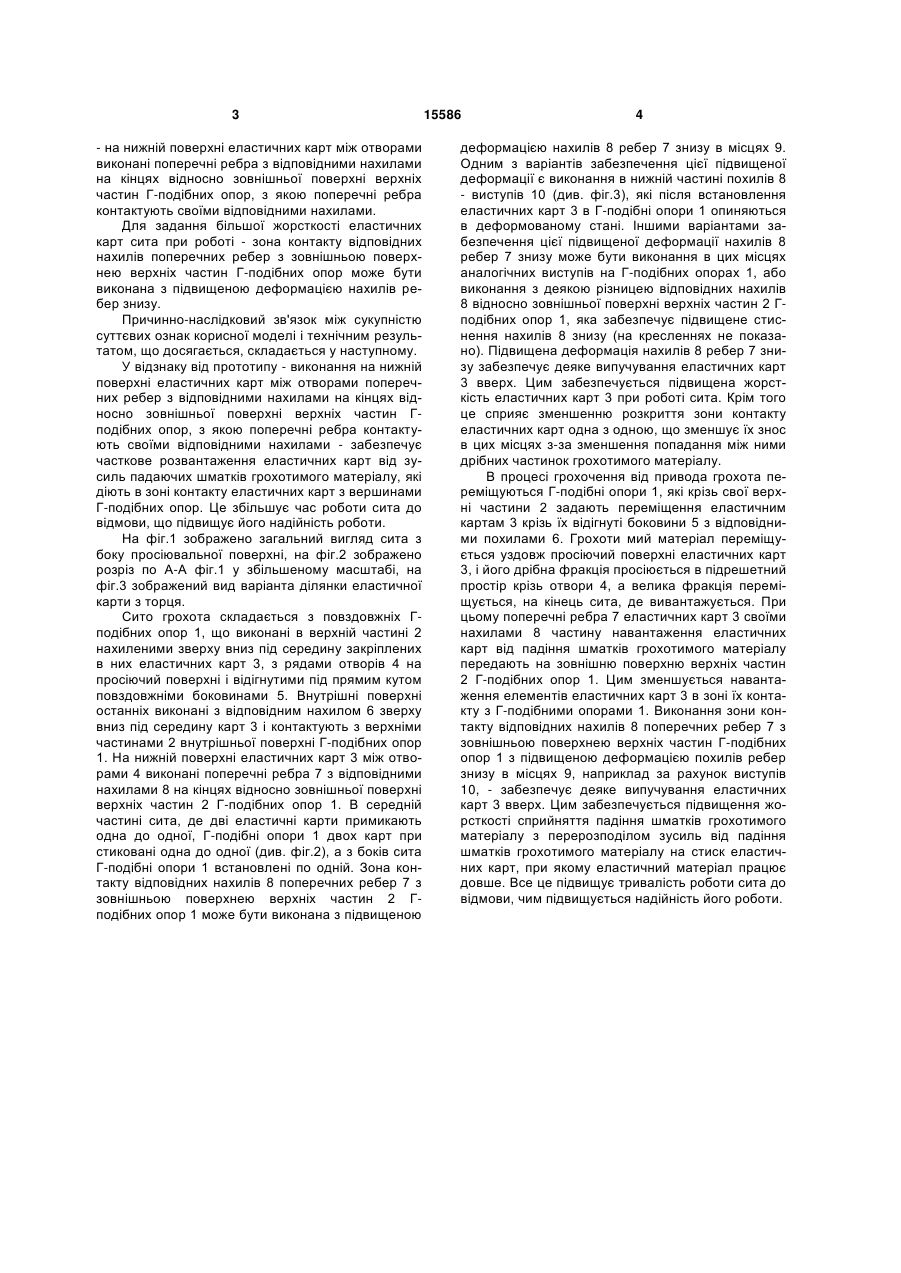

1. Сито грохота, яке містить повздовжні Гподібні опори, що виконані в верхній частині нахиленими зверху вниз під середину закріплених в них еластичних карт, з рядами отворів на просіюючі поверхні і відігнутими під прямим кутом повздовжніми боковинами, внутрішні поверхні яких 3 - на нижній поверхні еластичних карт між отворами виконані поперечні ребра з відповідними нахилами на кінцях відносно зовнішньої поверхні верхніх частин Г-подібних опор, з якою поперечні ребра контактують своїми відповідними нахилами. Для задання більшої жорсткості еластичних карт сита при роботі - зона контакту відповідних нахилів поперечних ребер з зовнішньою поверхнею верхніх частин Г-подібних опор може бути виконана з підвищеною деформацією нахилів ребер знизу. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, складається у наступному. У відзнаку від прототипу - виконання на нижній поверхні еластичних карт між отворами поперечних ребер з відповідними нахилами на кінцях відносно зовнішньої поверхні верхніх частин Гподібних опор, з якою поперечні ребра контактують своїми відповідними нахилами - забезпечує часткове розвантаження еластичних карт від зусиль падаючих шматків грохотимого матеріалу, які діють в зоні контакту еластичних карт з вершинами Г-подібних опор. Це збільшує час роботи сита до відмови, що підвищує його надійність роботи. На фіг.1 зображено загальний вигляд сита з боку просіювальної поверхні, на фіг.2 зображено розріз по А-А фіг.1 у збільшеному масштабі, на фіг.3 зображений вид варіанта ділянки еластичної карти з торця. Сито грохота складається з повздовжніх Гподібних опор 1, що виконані в верхній частині 2 нахиленими зверху вниз під середину закріплених в них еластичних карт 3, з рядами отворів 4 на просіючий поверхні і відігнутими під прямим кутом повздовжніми боковинами 5. Внутрішні поверхні останніх виконані з відповідним нахилом 6 зверху вниз під середину карт 3 і контактують з верхніми частинами 2 внутрішньої поверхні Г-подібних опор 1. На нижній поверхні еластичних карт 3 між отворами 4 виконані поперечні ребра 7 з відповідними нахилами 8 на кінцях відносно зовнішньої поверхні верхніх частин 2 Г-подібних опор 1. В середній частині сита, де дві еластичні карти примикають одна до одної, Г-подібні опори 1 двох карт при стиковані одна до одної (див. фіг.2), а з боків сита Г-подібні опори 1 встановлені по одній. Зона контакту відповідних нахилів 8 поперечних ребер 7 з зовнішньою поверхнею верхніх частин 2 Гподібних опор 1 може бути виконана з підвищеною 15586 4 деформацією нахилів 8 ребер 7 знизу в місцях 9. Одним з варіантів забезпечення цієї підвищеної деформації є виконання в нижній частині похилів 8 - виступів 10 (див. фіг.3), які після встановлення еластичних карт 3 в Г-подібні опори 1 опиняються в деформованому стані. Іншими варіантами забезпечення цієї підвищеної деформації нахилів 8 ребер 7 знизу може бути виконання в цих місцях аналогічних виступів на Г-подібних опорах 1, або виконання з деякою різницею відповідних нахилів 8 відносно зовнішньої поверхні верхніх частин 2 Гподібних опор 1, яка забезпечує підвищене стиснення нахилів 8 знизу (на кресленнях не показано). Підвищена деформація нахилів 8 ребер 7 знизу забезпечує деяке випучування еластичних карт 3 вверх. Цим забезпечується підвищена жорсткість еластичних карт 3 при роботі сита. Крім того це сприяє зменшенню розкриття зони контакту еластичних карт одна з одною, що зменшує їх знос в цих місцях з-за зменшення попадання між ними дрібних частинок грохотимого матеріалу. В процесі грохочення від привода грохота переміщуються Г-подібні опори 1, які крізь свої верхні частини 2 задають переміщення еластичним картам 3 крізь їх відігнуті боковини 5 з відповідними похилами 6. Грохоти мий матеріал переміщується уздовж просіючий поверхні еластичних карт 3, і його дрібна фракція просіюється в підрешетний простір крізь отвори 4, а велика фракція переміщується, на кінець сита, де вивантажується. При цьому поперечні ребра 7 еластичних карт 3 своїми нахилами 8 частину навантаження еластичних карт від падіння шматків грохотимого матеріалу передають на зовнішню поверхню верхніх частин 2 Г-подібних опор 1. Цим зменшується навантаження елементів еластичних карт 3 в зоні їх контакту з Г-подібними опорами 1. Виконання зони контакту відповідних нахилів 8 поперечних ребер 7 з зовнішньою поверхнею верхніх частин Г-подібних опор 1 з підвищеною деформацією похилів ребер знизу в місцях 9, наприклад за рахунок виступів 10, - забезпечує деяке випучування еластичних карт 3 вверх. Цим забезпечується підвищення жорсткості сприйняття падіння шматків грохотимого матеріалу з перерозподілом зусиль від падіння шматків грохотимого матеріалу на стиск еластичних карт, при якому еластичний матеріал працює довше. Все це підвищує тривалість роботи сита до відмови, чим підвищується надійність його роботи. 5 Комп’ютерна верстка А. Рябко 15586 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
