Роз`єднувальний пристрій для спуску труби-репера

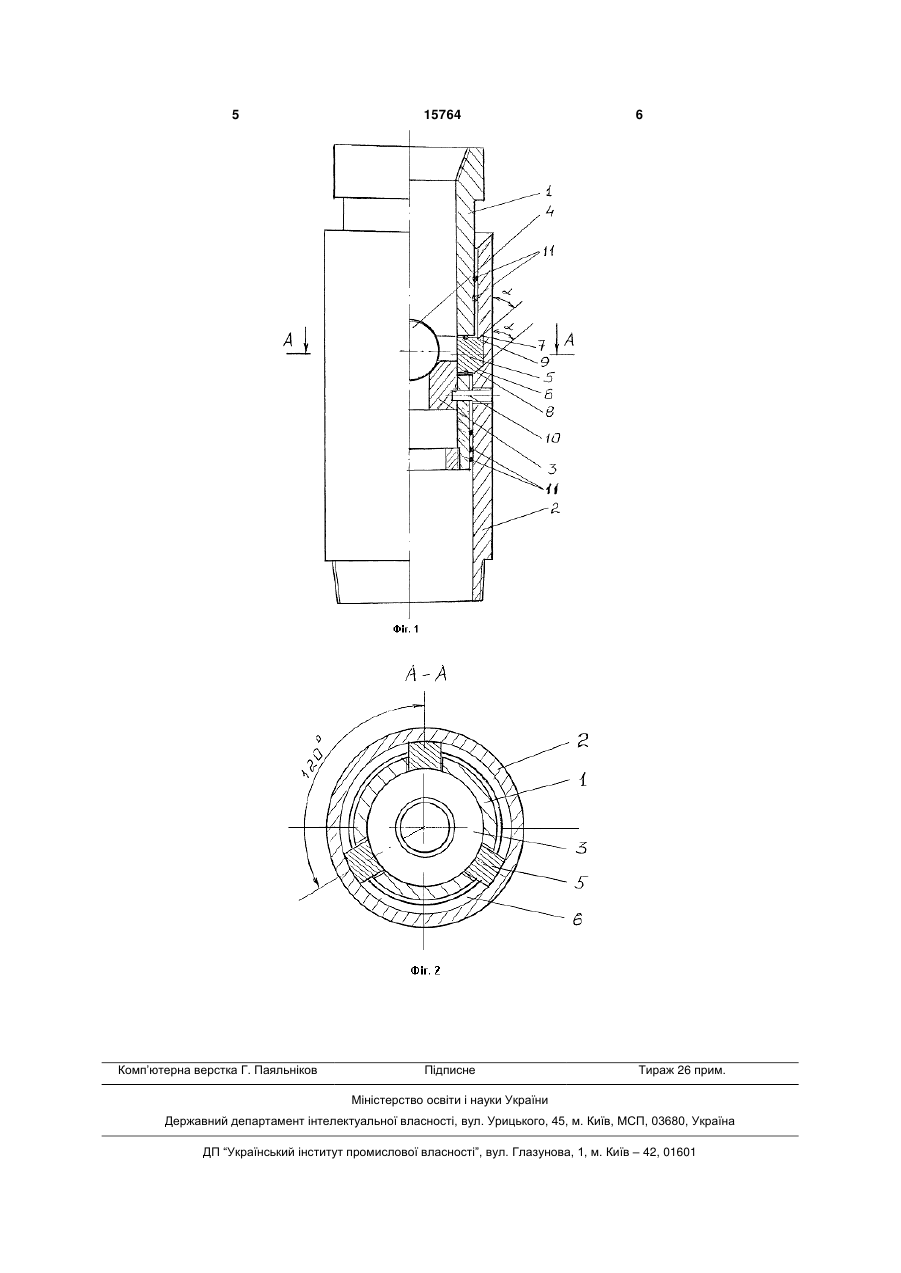

Роз'єднувальний пристрій для спуску трубирепера, що містить несучий стовбур, муфту-лійку з циліндричною та конічними верхньою і нижньою канавками на внутрішній поверхні, фіксуючі елементи, розміщені у відповідних гніздах несучого стовбура, зрізні штифти, рухому порожнисту втулку з сідлом під кулю і кулю, який відрізняється тим, що зрізні штифти у вихідному положенні од 3 15764 4 несучого стовбура, зрізні штифти, рухому порожворонкою. Перед спуском у свердловину трубунисту втулку з сідлом під кулю і кулю, зрізні штифрепер (на фіг.умовно не показано) різьбою ОТТМти у вихідному положенні одночасно фіксують ру146 приєднують до нижньої частини муфтихому порожнисту втулку з сідлом під кулю, несучий воронки 2. Несучий стовбур 1 різьбою З-133 приєстовбур і муфту-воронку, верхню конічну канавку днують до нижньої частини колони бурильних труб муфти-воронки виконано заглибленою, фіксуючі (на фіг умовно не показано) і спускають на вибій елементи виконано циліндричними і розміщено у свердловини. Свердловину промивають до стабівідповідних гніздах несучого стовбура під кутом лізації параметрів бурового розчину, після чого у 120°, на зовнішній торцевій поверхні фіксуючих колону бурильних труб вкидають кулю 4. Після елементів, яка взаємодіє з нижньою конічною капосадки кулі 4 на сідло рухомої порожнистої втулнавкою муфти-воронки, виконано зріз під кутом, ки 3 тиск у колоні бурильних труб збільшують і що відповідає куту нижньої конічної канавки, а діазрізають зрізні штифти 10 створеним гідравлічним метрально протилежно зрізу виконано зуб, який тиском. Рухома порожниста втулка 3 зміщається заходить у верхню заглиблену конічну канавку, вниз і звільняє фіксуючі елементи 5. Фіксуючі елепричому конічні поверхні нижньої, верхньої заглименти 5 не випадають з гнізд несучого стовбура 1, бленої канавок, зрізу і зуба виконано під однакотак як зуб 9 утримується верхньою заглибленою вим кутом до осі пристрою. конічною канавкою 7 муфти-воронки 2. Колону На фіг.1 креслення показано поздовжній перебурильних труб розвантажують на вибій, зрізають різ роз'єднувального пристрою для спуску трубизрізні штифти 10 зміщенням вниз несучого стовбурепера, на фіг.2 - переріз А-А фіг.1. ра 1 відносно муфти-воронки 2, створивши мехаРоз'єднувальний пристрій для спуску трубинічне навантаження від ваги колони бурильних репера містить несучий стовбур 1 і муфту-воронку труб. Фіксуючі елементи 5 за рахунок взаємодії 2. Всередині несучого стовбура 1 розміщено рухозрізу 8 з нижньою конічною канавкою 6 виходять з му порожнисту втулку 3 з сідлом під кулю 4. У гнізвідповідних гнізд несучого стовбура 1. Зуб 9 виходах несучого стовбура 1 під кутом 120° розміщено дить з верхньої заглибленої конічної канавки 7. Це фіксуючі елементи 5. Фіксуючі елементи 5 з сереможливе через те, що конічні поверхні нижньої 6, дини несучого стовбура 1 підтиснуто рухомою поверхньої заглибленої 7 канавок, зуба 9 і зрізу 8 рожнистою втулкою 3. На внутрішній поверхні мувиконано під однаковим кутом до осі пристрою. фти-воронки виконано циліндричну та конічні Фіксуючі елементи 5 падають всередину несучого нижню 6 і верхню 7 канавки, у які в вихідному постовбура 1. Колону бурильних труб повільно підніложенні заходять фіксуючі елементи 5. Верхню мають до виходу несучого стовбура 1 з муфтиконічну канавку 7 виконано з заглибленою конічворонки 2 і відновлюють циркуляцію бурового розною поверхнею. Фіксуючі елементи 5 виконано чину. Оскільки всередині несучого стовбура 1 знациліндричними. На зовнішній торцевій поверхні ходяться куля 4, рухома порожниста втулка 3 з фіксуючих елементів 5 виконано зріз 8 під кутом, сідлом під кулю і фіксуючі елементи 5, про випаякий відповідає куту нижньої конічної канавки 6. дання фіксуючих елементів 5 з відповідних гнізд Діаметрально протилежно зрізу 8 на зовнішній несучого стовбура 1 свідчить відновлення циркуторцевій поверхні фіксуючих елементів 5 виконано ляції бурового розчину. Одночасно це є свідчензуб 9, який взаємодіє з заглибленою верхньою ням того, що муфта-воронка 2 з трубою-репером конічною канавкою 7. Конічні поверхні нижньої 6, від'єднана від несучого стовбура 1 і колони буриверхньої заглибленої 7 канавок, зрізу 8 і зуба 9 льних труб. Герметизуючі ущільнення 11 запобігавиконано під однаковим кутом до осі пристрою. ють перетіканням бурового розчину і втратам тисРухому порожнисту втулку 3, несучий стовбур 1 і ку під час нагнітання бурового розчину. Колону муфту-воронку 2 у вихідному положенні одночасно бурильних труб виймають з свердловини і геофізафіксовано зрізними штифтами 10. Між несучим зичними замірами визначають необхідну довжину стовбуром 1, муфтою-воронкою 2, фіксуючими колони труб, яка повинна бути розміщена нижче елементами 5 і рухомою порожнистою втулкою 3 заколонного пакера. розміщено герметизуючі ущільнення 11. Технічний результат від застосування роз'єдРоз'єднувальний пристрій для спуску трубинувального пристрою для спуску труби-репера репера працює наступним чином. полягає у виконанні роз'єднання при незначній вазі Для розмежування водонапірного і нафтового труби-репера і можливості контролю процесу роз'горизонтів на глибині від 4000 до 4500 метрів неєднання, що у свою чергу дає можливість надалі обхідно встановити заколонний пакер. Перед спучітко визначити необхідну довжину колони труб, ском пакера у свердловину точно визначають місяка повинна бути розміщена нижче заколонного це його встановлення. Для цього у свердловину пакера, і виконати надійну ізоляцію водонапірного спускають одну обсадну трубу-репер з муфтоюгоризонту від нафтового. 5 Комп’ютерна верстка Г. Паяльніков 15764 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
