Сигарета з фільтром

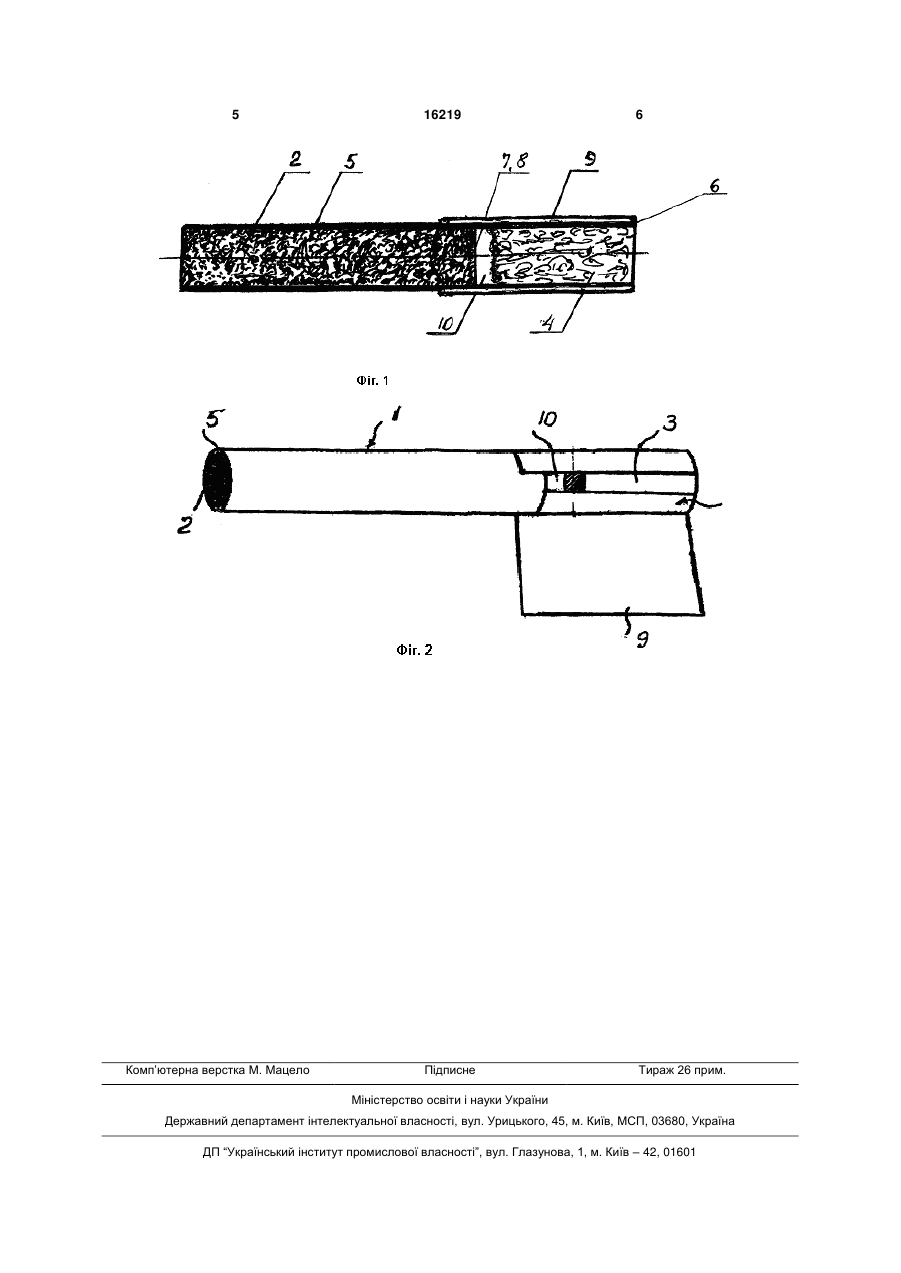

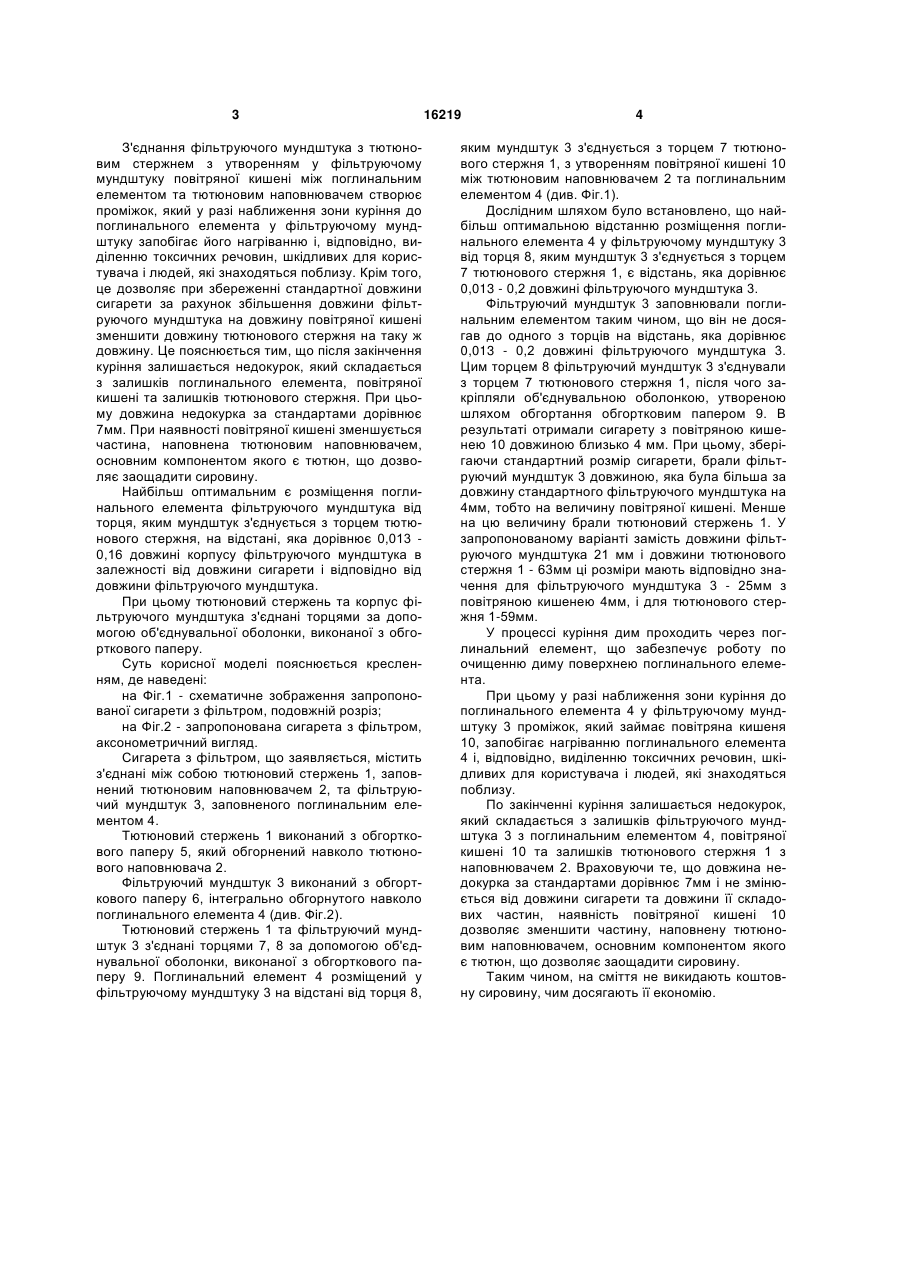

1. Сигарета з фільтром, яка містить з'єднані між собою тютюновий стержень, заповнений тютюновим наповнювачем, та фільтруючий мундштук, заповнений поглинальним елементом, яка відрізняється тим, що тютюновий стержень та фільтруючий мундштук з'єднані торцями, а поглинальний елемент розміщений у фільтруючому мундштуку на відстані від торця, яким фільтруючий мундштук з'єднаний з торцем тютюнового сте 3 З'єднання фільтруючого мундштука з тютюновим стержнем з утворенням у фільтруючому мундштуку повітряної кишені між поглинальним елементом та тютюновим наповнювачем створює проміжок, який у разі наближення зони куріння до поглинального елемента у фільтруючому мундштуку запобігає його нагріванню і, відповідно, виділенню токсичних речовин, шкідливих для користувача і людей, які знаходяться поблизу. Крім того, це дозволяє при збереженні стандартної довжини сигарети за рахунок збільшення довжини фільтруючого мундштука на довжину повітряної кишені зменшити довжину тютюнового стержня на таку ж довжину. Це пояснюється тим, що після закінчення куріння залишається недокурок, який складається з залишків поглинального елемента, повітряної кишені та залишків тютюнового стержня. При цьому довжина недокурка за стандартами дорівнює 7мм. При наявності повітряної кишені зменшується частина, наповнена тютюновим наповнювачем, основним компонентом якого є тютюн, що дозволяє заощадити сировину. Найбільш оптимальним є розміщення поглинального елемента фільтруючого мундштука від торця, яким мундштук з'єднується з торцем тютюнового стержня, на відстані, яка дорівнює 0,013 0,16 довжині корпусу фільтруючого мундштука в залежності від довжини сигарети і відповідно від довжини фільтруючого мундштука. При цьому тютюновий стержень та корпус фільтруючого мундштука з'єднані торцями за допомогою об'єднувальної оболонки, виконаної з обгорткового паперу. Суть корисної моделі пояснюється кресленням, де наведені: на Фіг.1 - схематичне зображення запропонованої сигарети з фільтром, подовжній розріз; на Фіг.2 - запропонована сигарета з фільтром, аксонометричний вигляд. Сигарета з фільтром, що заявляється, містить з'єднані між собою тютюновий стержень 1, заповнений тютюновим наповнювачем 2, та фільтруючий мундштук 3, заповненого поглинальним елементом 4. Тютюновий стержень 1 виконаний з обгорткового паперу 5, який обгорнений навколо тютюнового наповнювача 2. Фільтруючий мундштук 3 виконаний з обгорткового паперу 6, інтегрально обгорнутого навколо поглинального елемента 4 (див. Фіг.2). Тютюновий стержень 1 та фільтруючий мундштук 3 з'єднані торцями 7, 8 за допомогою об'єднувальної оболонки, виконаної з обгорткового паперу 9. Поглинальний елемент 4 розміщений у фільтруючому мундштуку 3 на відстані від торця 8, 16219 4 яким мундштук 3 з'єднується з торцем 7 тютюнового стержня 1, з утворенням повітряної кишені 10 між тютюновим наповнювачем 2 та поглинальним елементом 4 (див. Фіг.1). Дослідним шляхом було встановлено, що найбільш оптимальною відстанню розміщення поглинального елемента 4 у фільтруючому мундштуку 3 від торця 8, яким мундштук 3 з'єднується з торцем 7 тютюнового стержня 1, є відстань, яка дорівнює 0,013 - 0,2 довжині фільтруючого мундштука 3. Фільтруючий мундштук 3 заповнювали поглинальним елементом таким чином, що він не досягав до одного з торців на відстань, яка дорівнює 0,013 - 0,2 довжині фільтруючого мундштука 3. Цим торцем 8 фільтруючий мундштук 3 з'єднували з торцем 7 тютюнового стержня 1, після чого закріпляли об'єднувальною оболонкою, утвореною шляхом обгортання обгортковим папером 9. В результаті отримали сигарету з повітряною кишенею 10 довжиною близько 4 мм. При цьому, зберігаючи стандартний розмір сигарети, брали фільтруючий мундштук 3 довжиною, яка була більша за довжину стандартного фільтруючого мундштука на 4мм, тобто на величину повітряної кишені. Менше на цю величину брали тютюновий стержень 1. У запропонованому варіанті замість довжини фільтруючого мундштука 21 мм і довжини тютюнового стержня 1 - 63мм ці розміри мають відповідно значення для фільтруючого мундштука 3 - 25мм з повітряною кишенею 4мм, і для тютюнового стержня 1-59мм. У процессі куріння дим проходить через поглинальний елемент, що забезпечує роботу по очищенню диму поверхнею поглинального елемента. При цьому у разі наближення зони куріння до поглинального елемента 4 у фільтруючому мундштуку 3 проміжок, який займає повітряна кишеня 10, запобігає нагріванню поглинального елемента 4 і, відповідно, виділенню токсичних речовин, шкідливих для користувача і людей, які знаходяться поблизу. По закінченні куріння залишається недокурок, який складається з залишків фільтруючого мундштука 3 з поглинальним елементом 4, повітряної кишені 10 та залишків тютюнового стержня 1 з наповнювачем 2. Враховуючи те, що довжина недокурка за стандартами дорівнює 7мм і не змінюється від довжини сигарети та довжини її складових частин, наявність повітряної кишені 10 дозволяє зменшити частину, наповнену тютюновим наповнювачем, основним компонентом якого є тютюн, що дозволяє заощадити сировину. Таким чином, на сміття не викидають коштовну сировину, чим досягають її економію. 5 Комп’ютерна верстка М. Мацело 16219 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
