Формула / Реферат

Апаратний затискач з діагностикою стану контакту, що містить корпус з отворами для болтів та гвинтів, який відрізняється тим, що до корпусу прикріплена касета, в пазу якої знаходиться прапорець із ізоляційного матеріалу з яскравим забарвленням, прикріплений до фігурного термочутливого елемента із матеріалу з ефектом пам'яті форми, другий кінець термочутливого елемента зафіксований в корпусі касети.

Текст

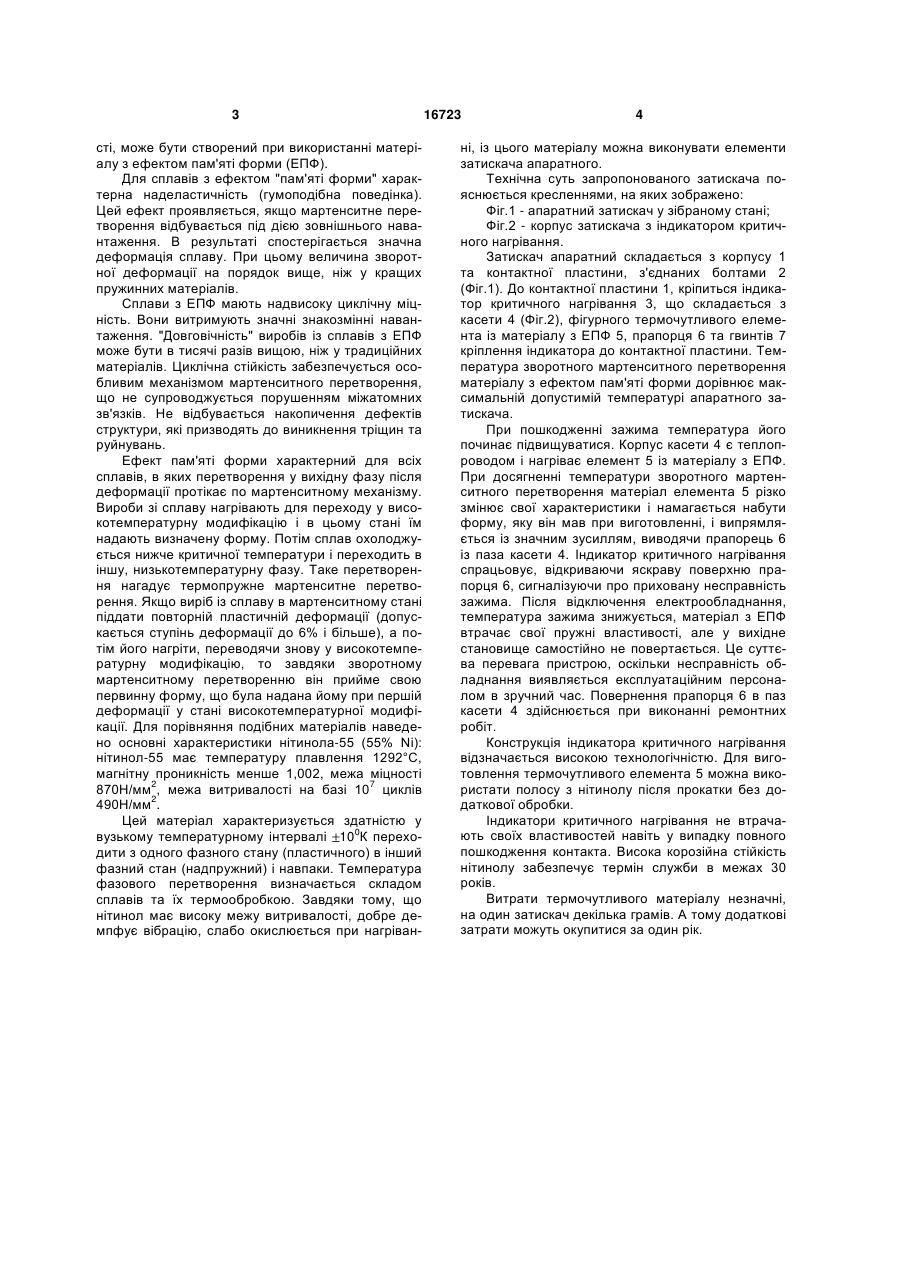

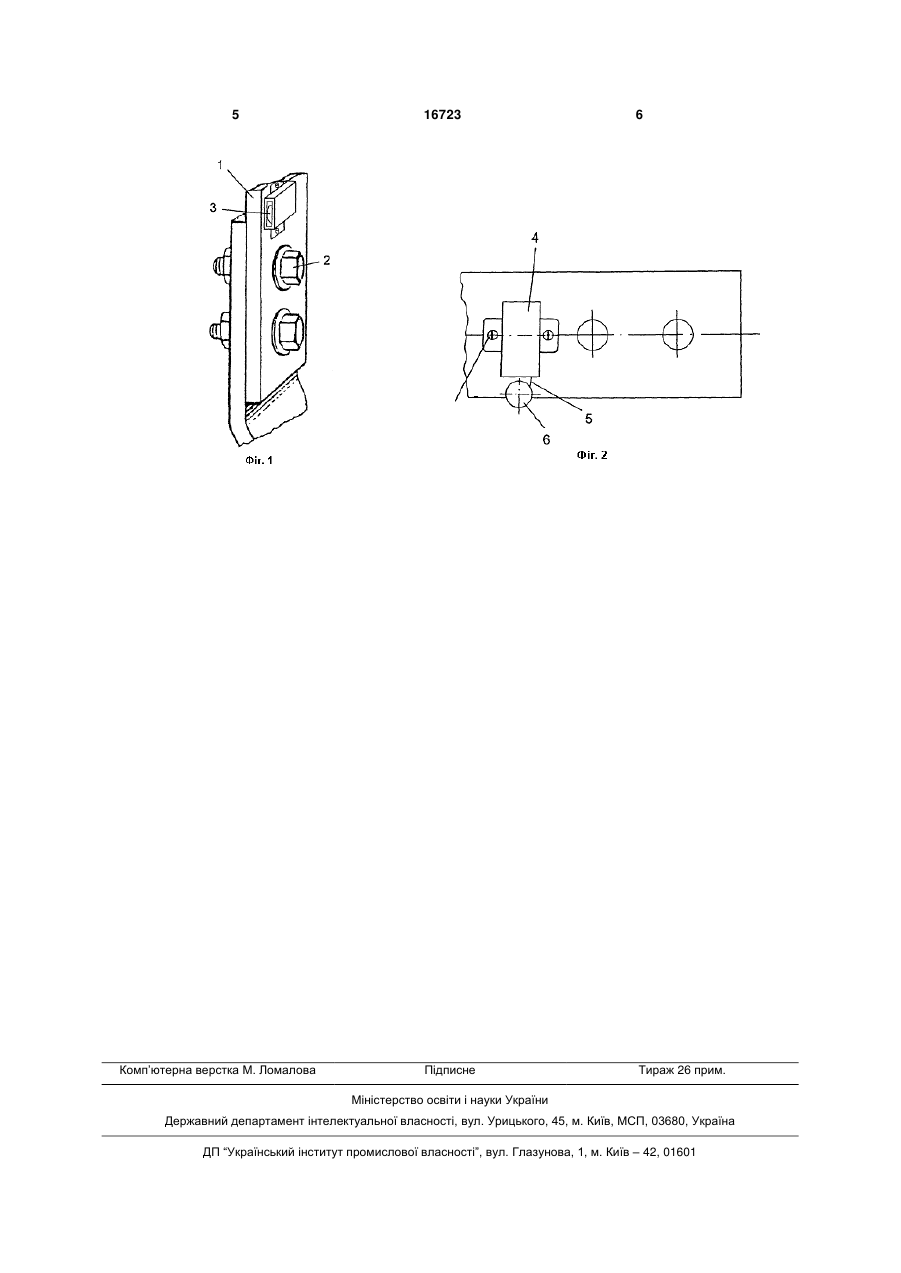

Апаратний затискач з діагностикою стану контакту, що містить корпус з отворами для болтів та гвинтів, який відрізняється тим, що до корпусу прикріплена касета, в пазу якої знаходиться прапорець із ізоляційного матеріалу з яскравим забарвленням, прикріплений до фігурного термочутливого елемента із матеріалу з ефектом пам'яті форми, другий кінець термочутливого елемента зафіксований в корпусі касети. (19) (21) u200602570 (22) 09.03.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. №8, 2006р. (72) Шестеренко Володимир Євгенович, Шестеренко Олександра Володимирівна (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 сті, може бути створений при використанні матеріалу з ефектом пам'яті форми (ЕПФ). Для сплавів з ефектом "пам'яті форми" характерна наделастичність (гумоподібна поведінка). Цей ефект проявляється, якщо мартенситне перетворення відбувається під дією зовнішнього навантаження. В результаті спостерігається значна деформація сплаву. При цьому величина зворотної деформації на порядок вище, ніж у кращих пружинних матеріалів. Сплави з ЕПФ мають надвисоку циклічну міцність. Вони витримують значні знакозмінні навантаження. "Довговічність" виробів із сплавів з ЕПФ може бути в тисячі разів вищою, ніж у традиційних матеріалів. Циклічна стійкість забезпечується особливим механізмом мартенситного перетворення, що не супроводжується порушенням міжатомних зв'язків. Не відбувається накопичення дефектів структури, які призводять до виникнення тріщин та руйнувань. Ефект пам'яті форми характерний для всіх сплавів, в яких перетворення у вихідну фазу після деформації протікає по мартенситному механізму. Вироби зі сплаву нагрівають для переходу у високотемпературну модифікацію і в цьому стані їм надають визначену форму. Потім сплав охолоджується нижче критичної температури і переходить в іншу, низькотемпературну фазу. Таке перетворення нагадує термопружне мартенситне перетворення. Якщо виріб із сплаву в мартенситному стані піддати повторній пластичній деформації (допускається ступінь деформації до 6% і більше), а потім його нагріти, переводячи знову у високотемпературну модифікацію, то завдяки зворотному мартенситному перетворенню він прийме свою первинну форму, що була надана йому при першій деформації у стані високотемпературної модифікації. Для порівняння подібних матеріалів наведено основні характеристики нітинола-55 (55% Nі): нітинол-55 має температуру плавлення 1292°С, магнітну проникність менше 1,002, межа міцності 870Н/мм2, межа витривалості на базі 107 циклів 490Н/мм2. Цей матеріал характеризується здатністю у вузькому температурному інтервалі 100К переходити з одного фазного стану (пластичного) в інший фазний стан (надпружний) і навпаки. Температура фазового перетворення визначається складом сплавів та їх термообробкою. Завдяки тому, що нітинол має високу межу витривалості, добре демпфує вібрацію, слабо окислюється при нагріван 16723 4 ні, із цього матеріалу можна виконувати елементи затискача апаратного. Технічна суть запропонованого затискача пояснюється кресленнями, на яких зображено: Фіг.1 - апаратний затискач у зібраному стані; Фіг.2 - корпус затискача з індикатором критичного нагрівання. Затискач апаратний складається з корпусу 1 та контактної пластини, з'єднаних болтами 2 (Фіг.1). До контактної пластини 1, кріпиться індикатор критичного нагрівання 3, що складається з касети 4 (Фіг.2), фігурного термочутливого елемента із матеріалу з ЕПФ 5, прапорця 6 та гвинтів 7 кріплення індикатора до контактної пластини. Температура зворотного мартенситного перетворення матеріалу з ефектом пам'яті форми дорівнює максимальній допустимій температурі апаратного затискача. При пошкодженні зажима температура його починає підвищуватися. Корпус касети 4 є теплопроводом і нагріває елемент 5 із матеріалу з ЕПФ. При досягненні температури зворотного мартенситного перетворення матеріал елемента 5 різко змінює свої характеристики і намагається набути форму, яку він мав при виготовленні, і випрямляється із значним зусиллям, виводячи прапорець 6 із паза касети 4. Індикатор критичного нагрівання спрацьовує, відкриваючи яскраву поверхню прапорця 6, сигналізуючи про приховану несправність зажима. Після відключення електрообладнання, температура зажима знижується, матеріал з ЕПФ втрачає свої пружні властивості, але у вихідне становище самостійно не повертається. Це суттєва перевага пристрою, оскільки несправність обладнання виявляється експлуатаційним персоналом в зручний час. Повернення прапорця 6 в паз касети 4 здійснюється при виконанні ремонтних робіт. Конструкція індикатора критичного нагрівання відзначається високою технологічністю. Для виготовлення термочутливого елемента 5 можна використати полосу з нітинолу після прокатки без додаткової обробки. Індикатори критичного нагрівання не втрачають своїх властивостей навіть у випадку повного пошкодження контакта. Висока корозійна стійкість нітинолу забезпечує термін служби в межах 30 років. Витрати термочутливого матеріалу незначні, на один затискач декілька грамів. А тому додаткові затрати можуть окупитися за один рік. 5 Комп’ютерна верстка М. Ломалова 16723 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Hardware clamp with a possibility to test the state of the contact

Автори англійською

Shesterenko Volodymyr Yevhenovych, Shesterenko Oleksandra Volodymyrivna

Назва патенту російською

Аппаратный зажим с возможностью контроля состояния контакта

Автори російською

Шестеренко Владимир Евгеньевич, Шестеренко Александра Владимировна

МПК / Мітки

МПК: H01R 11/00
