Шарнірний робочий орган гвинтового конвеєра

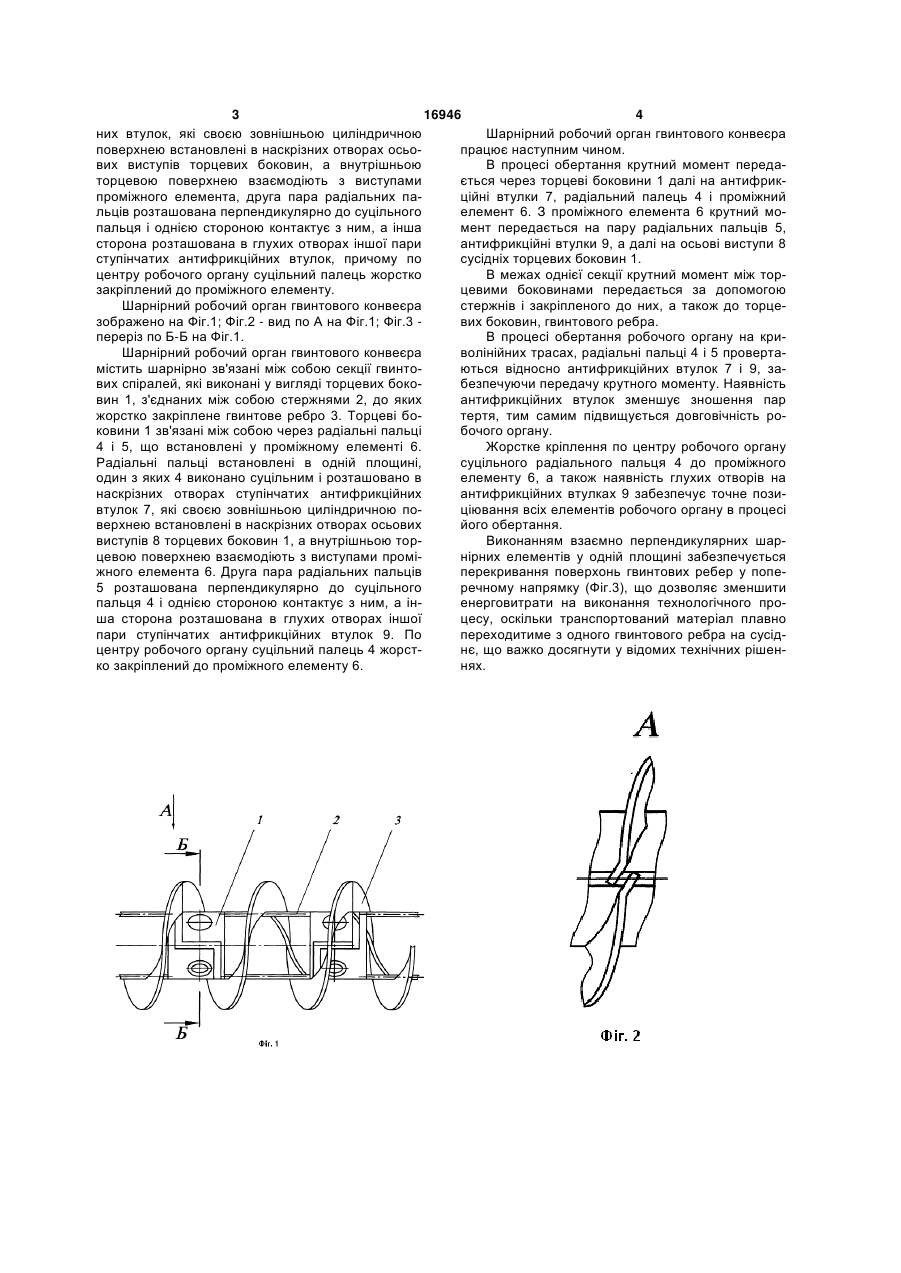

Шарнірний робочий орган гвинтового конвеєра, що містить шарнірно зв'язані між собою секції гвинтових спіралей, які виконані у вигляді торцевих боковин, з'єднаних між собою стержнями, до яких жорстко закріплене гвинтове ребро, причому торцеві боковини зв'язані між собою через радіальні пальці, що встановлені у проміжному елементі, який відрізняється тим, що радіальні пальці 3 16946 4 них втулок, які своєю зовнішньою циліндричною Шарнірний робочий орган гвинтового конвеєра поверхнею встановлені в наскрізних отворах осьопрацює наступним чином. вих виступів торцевих боковин, а внутрішньою В процесі обертання крутний момент передаторцевою поверхнею взаємодіють з виступами ється через торцеві боковини 1 далі на антифрикпроміжного елемента, друга пара радіальних паційні втулки 7, радіальний палець 4 і проміжний льців розташована перпендикулярно до суцільного елемент 6. З проміжного елемента 6 крутний мопальця і однією стороною контактує з ним, а інша мент передається на пару радіальних пальців 5, сторона розташована в глухих отворах іншої пари антифрикційні втулки 9, а далі на осьові виступи 8 ступінчатих антифрикційних втулок, причому по сусідніх торцевих боковин 1. центру робочого органу суцільний палець жорстко В межах однієї секції крутний момент між торзакріплений до проміжного елементу. цевими боковинами передається за допомогою Шарнірний робочий орган гвинтового конвеєра стержнів і закріпленого до них, а також до торцезображено на Фіг.1; Фіг.2 - вид по А на Фіг.1; Фіг.3 вих боковин, гвинтового ребра. переріз по Б-Б на Фіг.1. В процесі обертання робочого органу на криШарнірний робочий орган гвинтового конвеєра волінійних трасах, радіальні пальці 4 і 5 провертамістить шарнірно зв'язані між собою секції гвинтоються відносно антифрикційних втулок 7 і 9, завих спіралей, які виконані у вигляді торцевих бокобезпечуючи передачу крутного моменту. Наявність вин 1, з'єднаних між собою стержнями 2, до яких антифрикційних втулок зменшує зношення пар жорстко закріплене гвинтове ребро 3. Торцеві ботертя, тим самим підвищується довговічність роковини 1 зв'язані між собою через радіальні пальці бочого органу. 4 і 5, що встановлені у проміжному елементі 6. Жорстке кріплення по центру робочого органу Радіальні пальці встановлені в одній площині, суцільного радіального пальця 4 до проміжного один з яких 4 виконано суцільним і розташовано в елементу 6, а також наявність глухих отворів на наскрізних отворах ступінчатих антифрикційних антифрикційних втулках 9 забезпечує точне позивтулок 7, які своєю зовнішньою циліндричною поціювання всіх елементів робочого органу в процесі верхнею встановлені в наскрізних отворах осьових його обертання. виступів 8 торцевих боковин 1, а внутрішньою торВиконанням взаємно перпендикулярних шарцевою поверхнею взаємодіють з виступами промінірних елементів у одній площині забезпечується жного елемента 6. Друга пара радіальних пальців перекривання поверхонь гвинтових ребер у попе5 розташована перпендикулярно до суцільного речному напрямку (Фіг.3), що дозволяє зменшити пальця 4 і однією стороною контактує з ним, а іненерговитрати на виконання технологічного проша сторона розташована в глухих отворах іншої цесу, оскільки транспортований матеріал плавно пари ступінчатих антифрикційних втулок 9. По переходитиме з одного гвинтового ребра на сусідцентру робочого органу суцільний палець 4 жорстнє, що важко досягнути у відомих технічних рішенко закріплений до проміжного елементу 6. нях. 5 Комп’ютерна верстка Л.Литвиненко 16946 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
