Робочий орган гнучкого гвинтового конвеєра

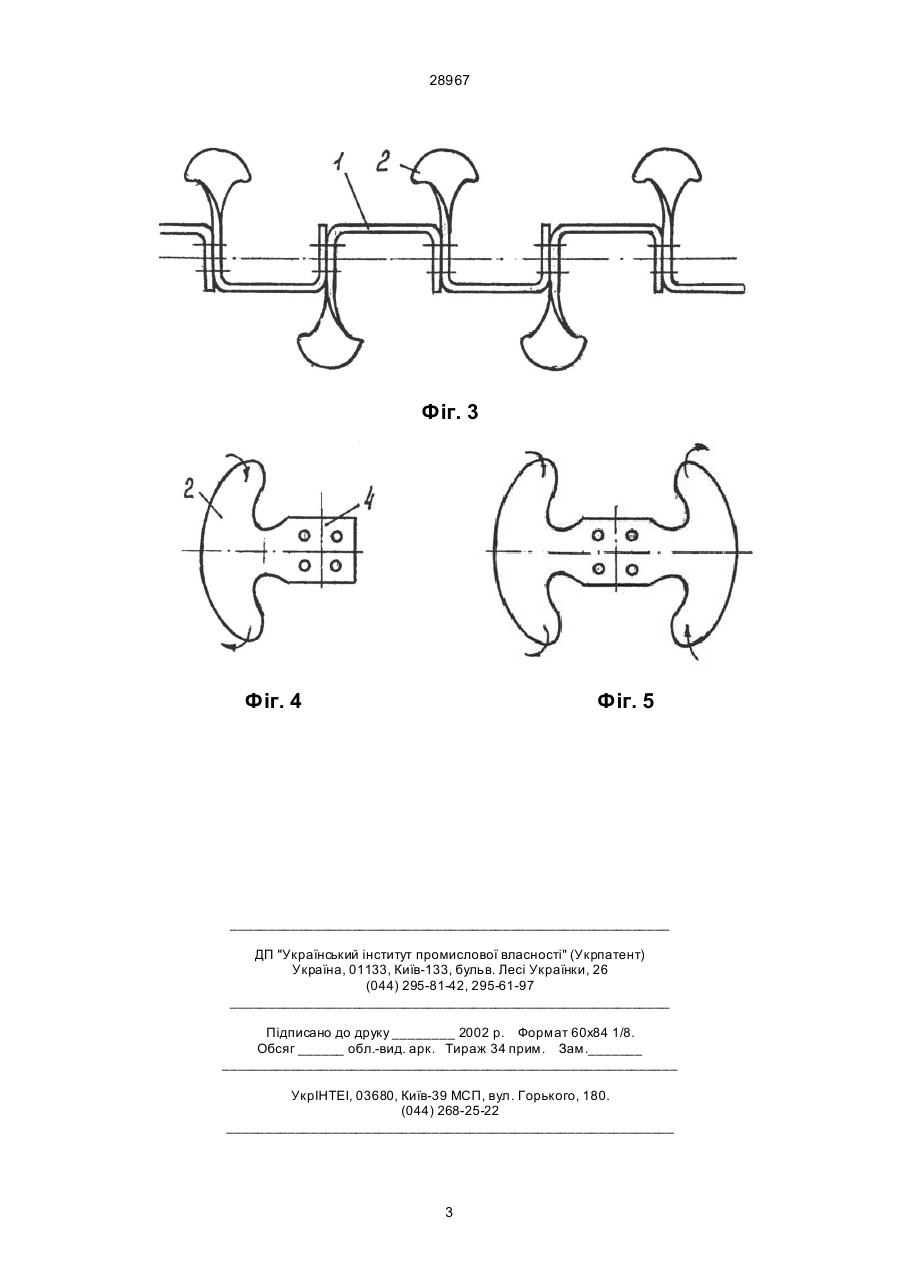

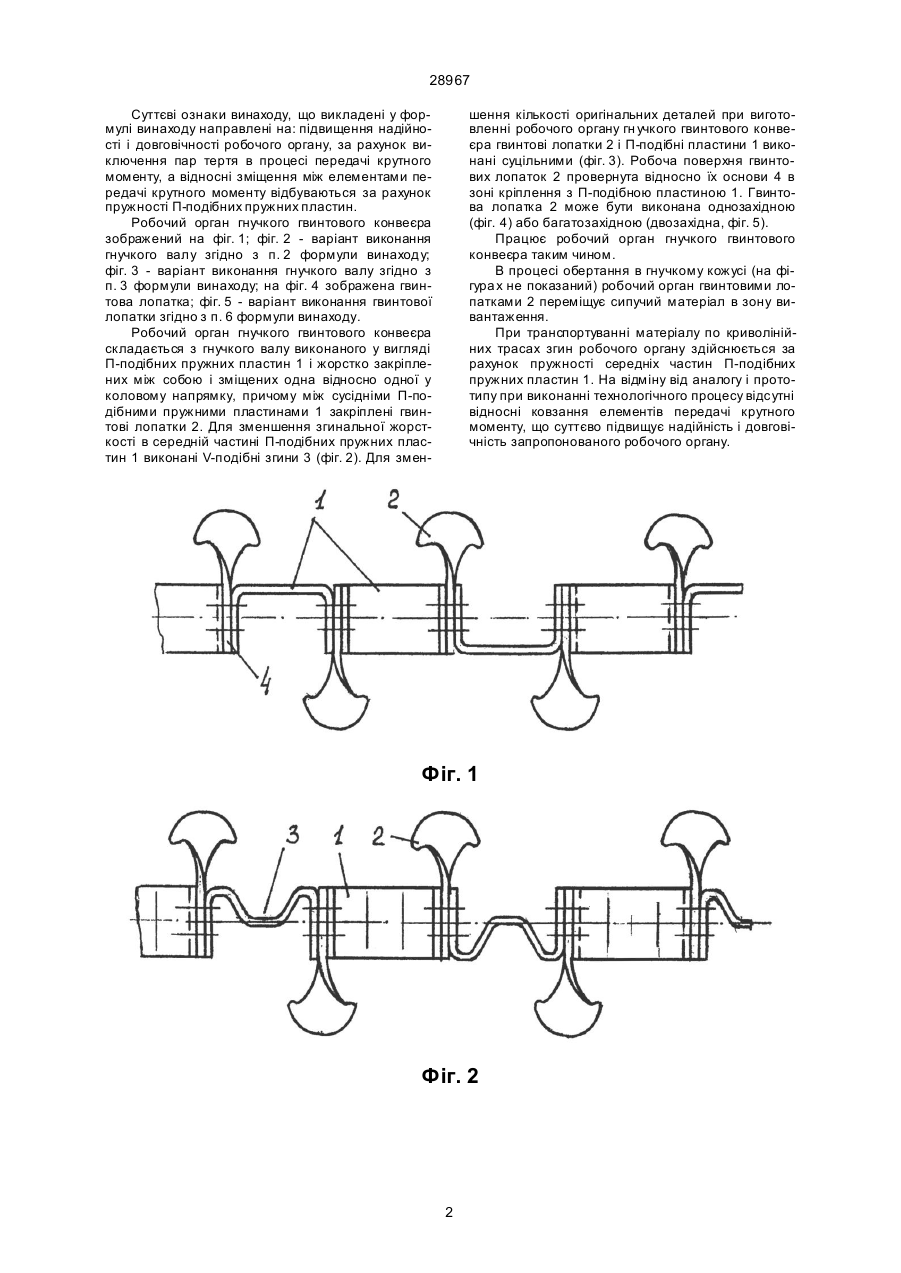

1. Робочий орган гнучкого гвинтового конвеєра, що містить гнучкий вал, на якому секційно закріплені окремі гвинтові лопатки, який відрізняється тим, що гн учкий вал виконаний у вигляді Пподібних пружних пластин, жорстко закріплених між собою і зміщених одна відносно одної у коловому напрямку, причому між П-подібними пружними пластинами закріплені гвинтові лопатки. 2. Робочий орган гнучкого гвинтового конвеєра по п. 1, який відрізняється тим, що в середній час 28967 Суттєві ознаки винаходу, що викладені у формулі винаходу направлені на: підвищення надійності і довговічності робочого органу, за рахунок виключення пар тертя в процесі передачі крутного моменту, а відносні зміщення між елементами передачі крутного моменту відбуваються за рахунок пружності П-подібних пружних пластин. Робочий орган гнучкого гвинтового конвеєра зображений на фіг. 1; фіг. 2 - варіант виконання гнучкого валу згідно з п. 2 формули винаходу; фіг. 3 - варіант виконання гнучкого валу згідно з п. 3 формули винаходу; на фіг. 4 зображена гвинтова лопатка; фіг. 5 - варіант виконання гвинтової лопатки згідно з п. 6 формули винаходу. Робочий орган гнучкого гвинтового конвеєра складається з гнучкого валу виконаного у вигляді П-подібних пружних пластин 1 і жорстко закріплених між собою і зміщених одна відносно одної у коловому напрямку, причому між сусідніми П-подібними пружними пластинами 1 закріплені гвинтові лопатки 2. Для зменшення згинальної жорсткості в середній частині П-подібних пружних пластин 1 виконані V-подібні згини 3 (фіг. 2). Для змен шення кількості оригінальних деталей при виготовленні робочого органу гн учкого гвинтового конвеєра гвинтові лопатки 2 і П-подібні пластини 1 виконані суцільними (фіг. 3). Робоча поверхня гвинтових лопаток 2 провернута відносно їх основи 4 в зоні кріплення з П-подібною пластиною 1. Гвинтова лопатка 2 може бути виконана однозахідною (фіг. 4) або багатозахідною (двозахідна, фіг. 5). Працює робочий орган гнучкого гвинтового конвеєра таким чином. В процесі обертання в гнучкому кожусі (на фігура х не показаний) робочий орган гвинтовими лопатками 2 переміщує сипучий матеріал в зону вивантаження. При транспортуванні матеріалу по криволінійних трасах згин робочого органу здійснюється за рахунок пружності середніх частин П-подібних пружних пластин 1. На відміну від аналогу і прототипу при виконанні технологічного процесу відсутні відносні ковзання елементів передачі крутного моменту, що суттєво підвищує надійність і довговічність запропонованого робочого органу. Фіг. 1 Фіг. 2 2 28967 Фіг. 3 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
