Ствол зброї для стрільби патронами з кулями несмертельної дії

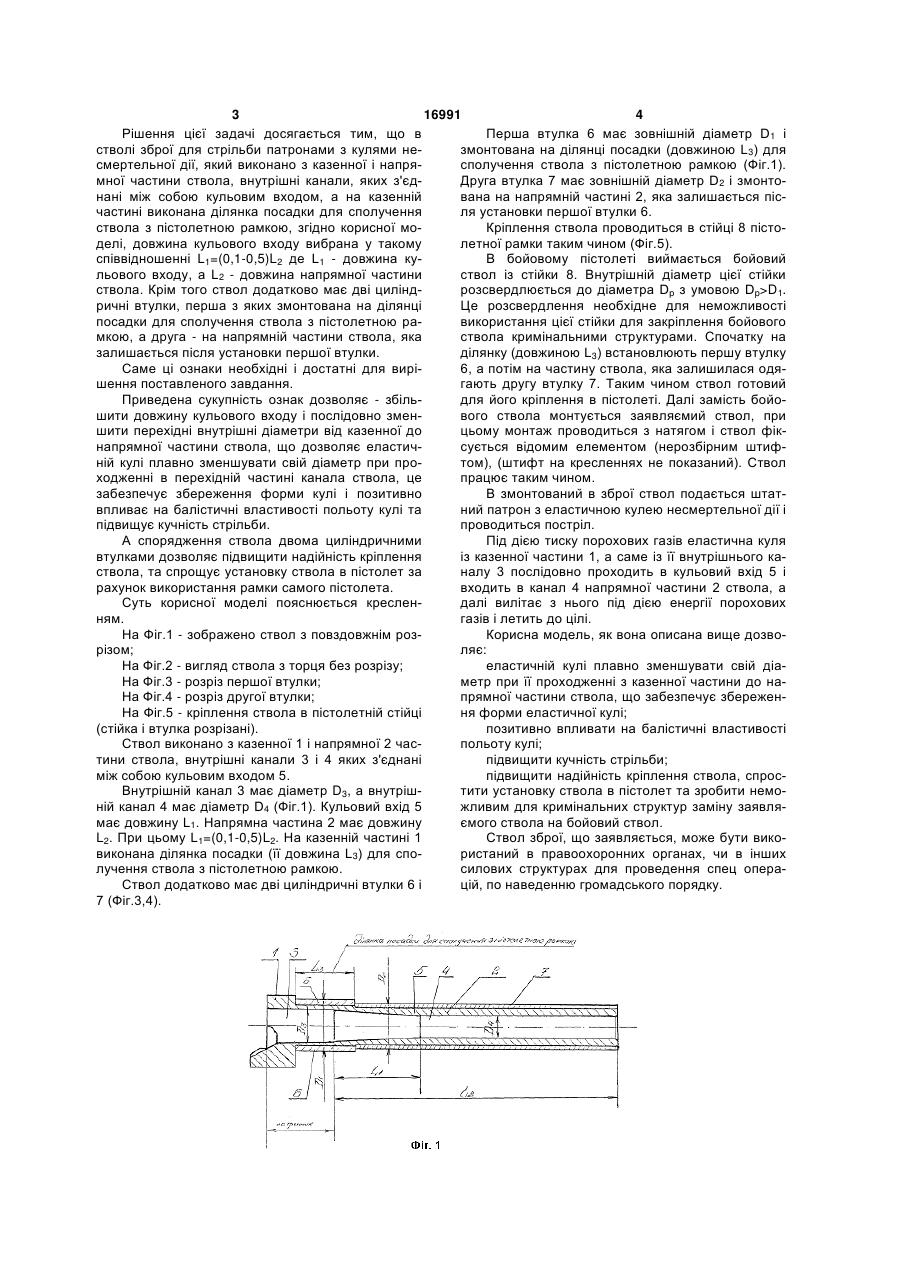

1. Ствол зброї для стрільби патронами з кулями несмертельної дії, який виконано з казенної і напрямної частини ствола, внутрішні канали, яких з'єднані між собою кульовим входом, а на казенній частині виконана ділянка посадки для сполучення ствола з пістолетною рамкою, який відрізняється тим, що довжина кульового входу вибрана у такому співвідношенні: L1 (0,1 0,5)L2 , де: L1 - довжина кульового входу; Корисна модель відноситься до галузі озброєння, а саме до пістолетних стволів для стрільби патронами з кулями несмертельної дії. Така зброя застосовується для самозахисту оперативно-розшуковими працівниками, співробітниками охоронних структур та іншими громадянами. Відомий ствол зброї для стрільби патронами з кулями несмертельної дії. Ствол виконаний у формі циліндричної трубки, і має казенну частину (патронник для розміщення патрону) і напрямну частину ствола (в якій рухається куля при пострілі). Між казенною та напрямною частиною ствола виконаний кульовий вхід. [пат. України на корисну модель №3110 кл. F41A21/00, опубліковано 15.10.2004, Бюл. №10, 2004р.]. Недоліком цього ствола є, те, що кульовий вхід виконаний коротким з різким переходом діаметрів, що може привести до пошкодження поверхні еластичної кулі і зниження її балістичних властивостей. Найбільш близьким до корисної моделі, що заявляється, є ствол зброї для стрільби патронами з кулями несмертельної дії, який використовується в стандартному пістолеті моделі ПМР ТУУ 296-3095798-002-2003. Ствол має казенну частину (патронник) і на прямну частину ствола, внутрішні порожнини яких з'єднані між собою кульовим входом [пат. України на корисну модель №1839 кл. F41A21/00, F41C3/14, F41C3/15, опубл. 16.06.2003 Бюл. №6, 2003р.]. Основним недоліком цього ствола є те, що кульовий вхід виконаний з різким перепадом діаметрів, що приводить до пошкодження форми еластичної кулі і негативно впливає на балістику польоту кулі та на кучність стрільби. До того ж для кріплення відомого ствола, стандартну пістолету стійку замінюють на іншу нову стійку, а дульний зріз ствола закріплюють за допомогою підпружиненого кільця [див. Технічна документація на “Пістолет гладкоствольний несмертельної дії” модель ПМР, який випускається в Україні по ТУУ 296-30957398-002-2003]. Однак таке кріплення не надійне в роботі і ускладнює процес установки ствола в стандартний пістолет. В основу корисної моделі поставлено задачу створення ствола зброї для стрільби патронами з кулями несмертельної дії з можливістю збереження форми еластичної кулі, та підвищення надійності кріплення ствола в пістолеті, шляхом зміни каналу ствола та введенням нових елементів в конструкцію ствола, що підвищує надійність роботи ствола та позитивно впливає на кучність стрільби. (19) UA (11) 16991 (13) U L 2 - довжина напрямної частини ствола. 2. Ствол за п. 1, який відрізняється тим, що він додатково має дві циліндричні втулки, перша з яких змонтована на ділянці посадки для сполучення ствола з пістолетною рамкою, а друга - на напрямній частині ствола, яка залишається після установки першої втулки. 3 16991 4 Рішення цієї задачі досягається тим, що в Перша втулка 6 має зовнішній діаметр D1 і стволі зброї для стрільби патронами з кулями незмонтована на ділянці посадки (довжиною L3) для смертельної дії, який виконано з казенної і напрясполучення ствола з пістолетною рамкою (Фіг.1). мної частини ствола, внутрішні канали, яких з'єдДруга втулка 7 має зовнішній діаметр D2 і змонтонані між собою кульовим входом, а на казенній вана на напрямній частині 2, яка залишається пісчастині виконана ділянка посадки для сполучення ля установки першої втулки 6. ствола з пістолетною рамкою, згідно корисної моКріплення ствола проводиться в стійці 8 пістоделі, довжина кульового входу вибрана у такому летної рамки таким чином (Фіг.5). співвідношенні L1=(0,1-0,5)L2 де L1 - довжина куВ бойовому пістолеті виймається бойовий льового входу, a L2 - довжина напрямної частини ствол із стійки 8. Внутрішній діаметр цієї стійки ствола. Крім того ствол додатково має дві циліндрозсвердлюється до діаметра Dp з умовою Dp>D1. ричні втулки, перша з яких змонтована на ділянці Це розсвердлення необхідне для неможливості посадки для сполучення ствола з пістолетною равикористання цієї стійки для закріплення бойового мкою, а друга - на напрямній частини ствола, яка ствола кримінальними структурами. Спочатку на залишається після установки першої втулки. ділянку (довжиною L3) встановлюють першу втулку Саме ці ознаки необхідні і достатні для вирі6, а потім на частину ствола, яка залишилася одяшення поставленого завдання. гають другу втулку 7. Таким чином ствол готовий Приведена сукупність ознак дозволяє - збільдля його кріплення в пістолеті. Далі замість бойошити довжину кульового входу і послідовно зменвого ствола монтується заявляємий ствол, при шити перехідні внутрішні діаметри від казенної до цьому монтаж проводиться з натягом і ствол фікнапрямної частини ствола, що дозволяє еластичсується відомим елементом (нерозбірним штифній кулі плавно зменшувати свій діаметр при протом), (штифт на кресленнях не показаний). Ствол ходженні в перехідній частині канала ствола, це працює таким чином. забезпечує збереження форми кулі і позитивно В змонтований в зброї ствол подається штатвпливає на балістичні властивості польоту кулі та ний патрон з еластичною кулею несмертельної дії і підвищує кучність стрільби. проводиться постріл. А спорядження ствола двома циліндричними Під дією тиску порохових газів еластична куля втулками дозволяє підвищити надійність кріплення із казенної частини 1, а саме із її внутрішнього каствола, та спрощує установку ствола в пістолет за налу 3 послідовно проходить в кульовий вхід 5 і рахунок використання рамки самого пістолета. входить в канал 4 напрямної частини 2 ствола, а Суть корисної моделі пояснюється креслендалі вилітає з нього під дією енергії порохових ням. газів і летить до цілі. На Фіг.1 - зображено ствол з повздовжнім розКорисна модель, як вона описана вище дозворізом; ляє: На Фіг.2 - вигляд ствола з торця без розрізу; еластичній кулі плавно зменшувати свій діаНа Фіг.3 - розріз першої втулки; метр при її проходженні з казенної частини до наНа Фіг.4 - розріз другої втулки; прямної частини ствола, що забезпечує збереженНа Фіг.5 - кріплення ствола в пістолетній стійці ня форми еластичної кулі; (стійка і втулка розрізані). позитивно впливати на балістичні властивості Ствол виконано з казенної 1 і напрямної 2 часпольоту кулі; тини ствола, внутрішні канали 3 і 4 яких з'єднані підвищити кучність стрільби; між собою кульовим входом 5. підвищити надійність кріплення ствола, спросВнутрішній канал 3 має діаметр D3, а внутріштити установку ствола в пістолет та зробити немоній канал 4 має діаметр D4 (Фіг.1). Кульовий вхід 5 жливим для кримінальних структур заміну заявлямає довжину L1. Напрямна частина 2 має довжину ємого ствола на бойовий ствол. L2. При цьому L1=(0,1-0,5)L2. На казенній частині 1 Ствол зброї, що заявляється, може бути виковиконана ділянка посадки (її довжина L3) для спористаний в правоохоронних органах, чи в інших лучення ствола з пістолетною рамкою. силових структурах для проведення спец операСтвол додатково має дві циліндричні втулки 6 і цій, по наведенню громадського порядку. 7 (Фіг.3,4). 5 Комп’ютерна верстка Л. Ціхановська 16991 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
