Установка для демонстрації вимушених коливань

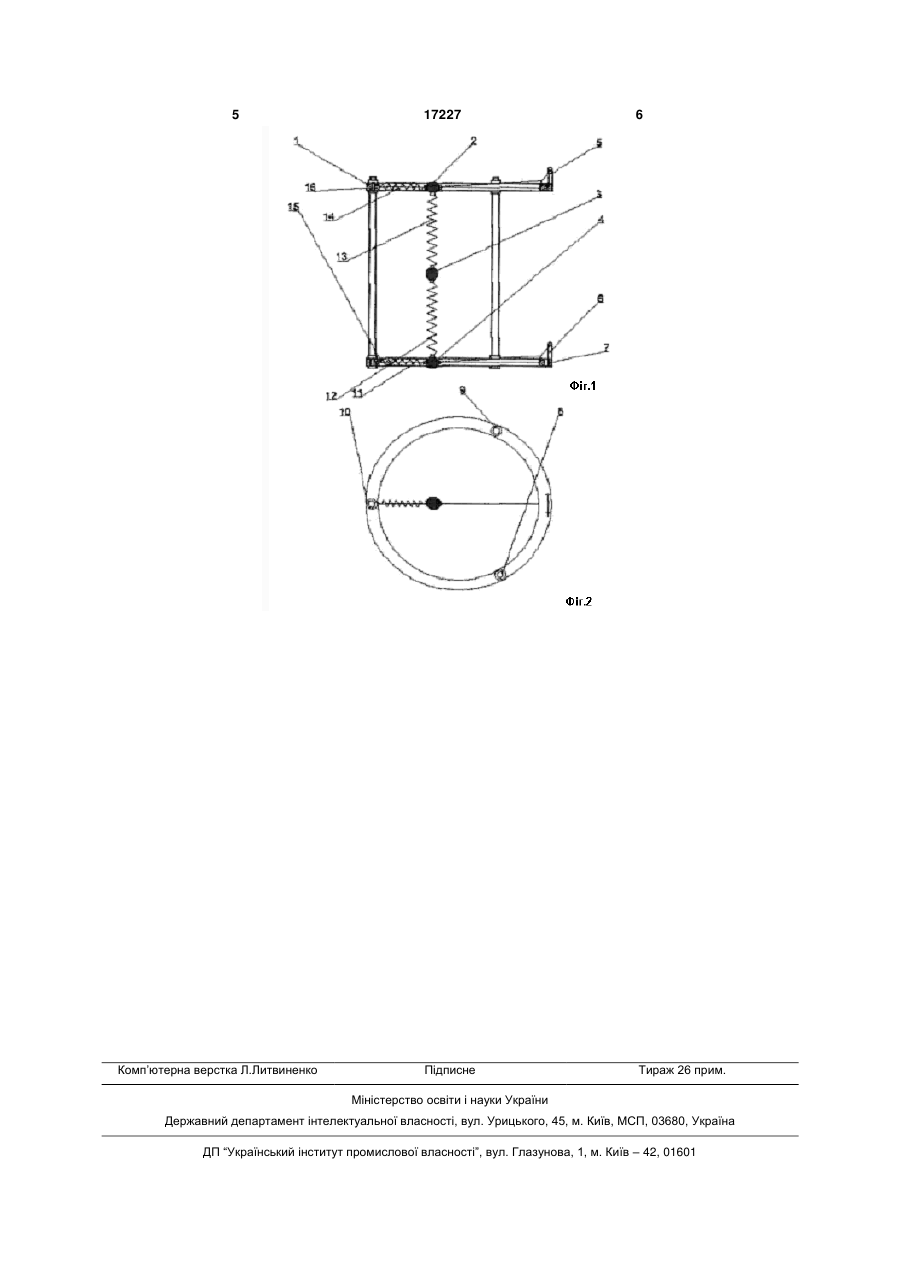

Установка для демонстрації вимушених коливань, що складається з рухомої інерційної маси, чотирьох пружних елементів, яка відрізняється тим, що додатково містить верхнє контурне кільце, нижнє контурне кільце з прорізями, дві рухомі інерційні маси, три металеві стійки, два джерела вимушених коливань та дві напрямні. (19) (21) u200603238 (22) 27.03.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Жабко Дмитро Сергійович, Левін Роман Євгенович, Зайцев Євген Юрійович, Андрєєв Андрій Миколайович (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ" МІНІСТЕРСТВА ОСВІТИ І НАУКИ УКРАЇНИ 3 17227 4 В основу корисної моделі поставлено задачу кільці 1. розробити установку для демонстрації вимушених Установка працює таким чином: при збудженні коливань, яка шляхом введення трьох коливальколивань за допомогою джерела вимушених колиних елементів, один з яких демонструє результуювань 5 отримують вимушені коливання верхньої че коливання, а інші два коливальні елементи морухомої інерційної маси 2. При збудженні коливань жуть змінювати своє положення відносно один за допомогою джерела вимушених коливань 6 одного та можливість регулювання частоти вимуотримують вимушені коливання нижньої рухомої шених коливань цих коливальних елементів, доінерційної маси 4. Коливання рухомої інерційної зволяє наглядно продемонструвати складання маси 3 є результатом коливань двох рухомих інедвох вимушених коливальних рухів. рційних мас 2, 4. При послабленні кріплення між Суттєвими ознаками корисної моделі є наявтрьома стійками 8, 9, 10 та нижнім контурним кільність: цем з прорізями 7 можна виконати кутове перемі- верхнього контурного кільця; щення нижнього контурного кільця з прорізями 7 - нижнього контурного кільця з прорізями; на кут від 0° до 180° відносно верхнього контурно- трьох рухомих інерційних мас з отворами; го кільця 1, що призводить до зміни кута між двома - трьох металевих стійок; направляючими 15, 16. Зміна частоти та амплітуди - двох джерел вимушених коливань, які вставимушених коливань верхньої та нижньої рухомих новленні на верхньому та нижньому контурних інерційних мас 2, 4 призводить до зміни частоти та кільцях; амплітуди коливань рухомої інерційної маси 3. Це - чотирьох пружних елементів; дозволяє наглядно демонструвати вплив цих ха- двох направляючих. рактеристик на коливання рухомої інерційної маси Відмінним від прототипу є наявність: 3. Джерела вимушених коливань можуть бути об- верхнього контурного кільця; ладнані електродвигунами. - нижнього контурного кільця з прорізями; Приклад конкретного виконання. - двох рухомих інерційних мас з отворами; Установка для демонстрації вимушених коли- трьох металевих стійок; вань складається з: - двох джерел вимушених коливань, які вста- верхнього контурного кільця з внутрішнім діновлені на верхньому та нижньому контурних кільаметром 0,23±0,01м, та зовнішнім діаметром цях; 0,30±0,01м, виготовленого з фанери товщиною - двох направляючих. 0,01±0,001м; Така конструкція дозволяє наглядно продемо- нижнього контурного кільця з прорізями з нструвати складання двох коливань. Коливання внутрішнім діаметром 0,23±0,01м, та зовнішнім можуть виконуватись з різною частотою та в різних діаметром 0,30±0,01м, виготовленого з фанери площинах. товщиною 0,01±0,001м та з шириною прорізі На Фіг.1, 2 зображено вид збоку та зверху 0,013±0,001; установки для демонстрації вимушених коливань. - трьох стійок, виготовлених із титанової трубУстановка для демонстрації вимушених колики діаметром 0,025±0,001м, довжиною 0,50±0,01м вань містить: верхнє контурне кільце 1; три рухомі із вмонтованими на кінцях закріплюючими елеменінерційні маси з отворами 2, 3, 4; два джерела тами; вимушених коливань 5, 6; нижнє контурне кільце з - трьох кульок діаметром 0,020±0,001м, масою прорізями 7; три металеві стійки 8, 9, 10; чотири 0,050±0,003кг, з отворами діаметром пружні елементи 11, 12, 13, 14; дві направляючі 0,002±0,0001м, виготовлених зі свинцю; 15, 16. - чотирьох пружних елементів із коефіцієнтом Три металеві стійки 8, 9, 10 жорстко з'єднані з пружності 50н/м, виготовлених із гумового шнура; верхнім контурним кільцем 1 та нижнім контурним - двох направляючих, довжиною 0,24±0,01м, кільцем з прорізями 7. Джерело вимушених колидіаметром 0,002±0,0001м, виготовлених зі стальвань 5 встановлене на верхньому контурному кіного дроту; льці 1. Джерело вимушених коливань 6 встанов- двох джерел вимушених коливань, кожне з лене на нижньому контурному кільці з прорізями 7. яких містить: Рухома інерційна маса 3 є показником результую- дві металеві стійки виготовлені з дюралюмічого коливання, вона з'єднаназ двома пружними нію висотою 0,045±0,001м, шириною 0,010±0,01м, елементами 12, 13, які знаходяться у вертикальякі мають отвори діаметром 0,004±0,0001м; ному положенні. Пружний елемент 11 з'єднаний з - кривошипний вал довжиною 0,15±0,01м та рухомою інерційною масою 4 та з верхнім контурдіаметром 0,003±0,0001м, виготовлений зі стальним кільцем 1. Пружний елемент 14 з'єднаний з ного дроту. рухомою інерційною масою 2 та з верхнім контурТака конструкція дозволяє наглядно продемоним кільцем 1. Пружний елемент 12 жорстко з'єднструвати складання двох вимушених коливань та наний з рухомими інерційними масами 3 та 4. може бути використана як демонстраційний наПружний елемент 13 жорстко з'єднаний з рухомивчальний прилад. ми інерційними масами 2 та 3. Направляюча 15 Заявлене рішення відповідає критеріям корисзакріплена у нижньому контурному кільці 7, а наної моделі. правляюча 16 закріплена у верхньому контурному 5 Комп’ютерна верстка Л.Литвиненко 17227 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
