Обертач бурового верстата

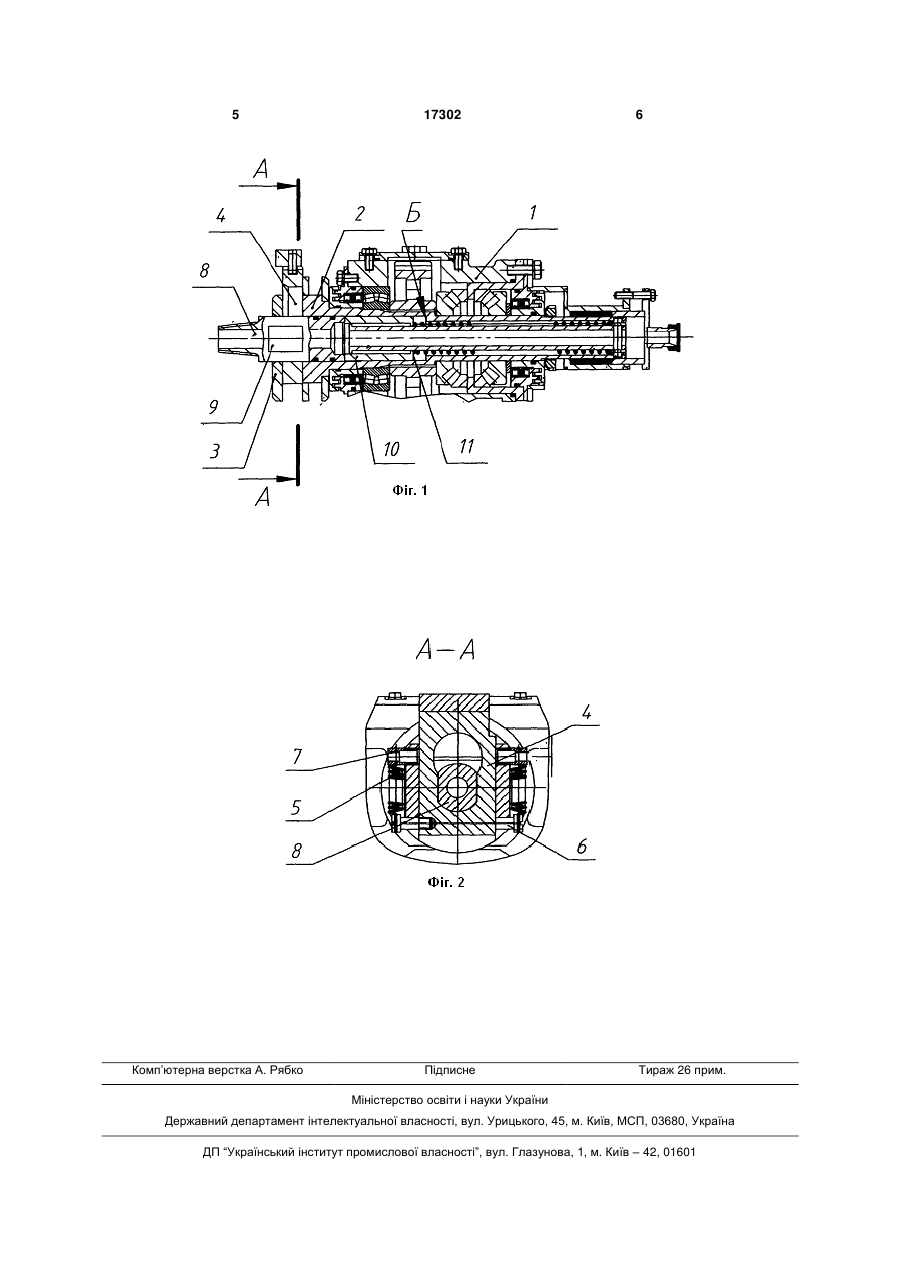

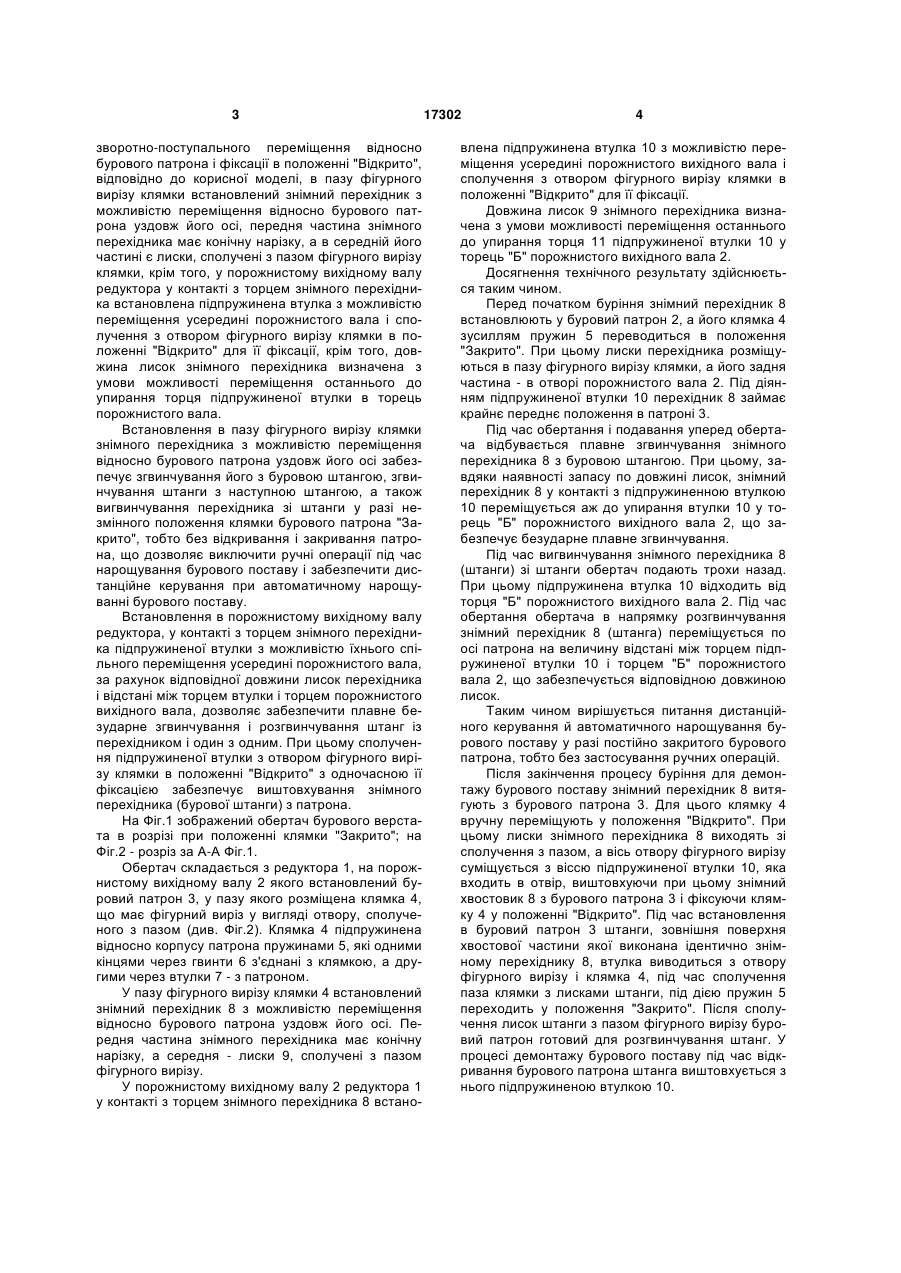

Обертач бурового верстата, що містить редуктор з порожнистим вихідним валом, на якому розміщений буровий патрон, що має клямку з фігурним вирізом у вигляді отвору, сполученого з пазом, підпружинену і встановлену з можливістю 3 зворотно-поступального переміщення відносно бурового патрона і фіксації в положенні "Відкрито", відповідно до корисної моделі, в пазу фігурного вирізу клямки встановлений знімний перехідник з можливістю переміщення відносно бурового патрона уздовж його осі, передня частина знімного перехідника має конічну нарізку, а в середній його частині є лиски, сполучені з пазом фігурного вирізу клямки, крім того, у порожнистому вихідному валу редуктора у контакті з торцем знімного перехідника встановлена підпружинена втулка з можливістю переміщення усередині порожнистого вала і сполучення з отвором фігурного вирізу клямки в положенні "Відкрито" для її фіксації, крім того, довжина лисок знімного перехідника визначена з умови можливості переміщення останнього до упирання торця підпружиненої втулки в торець порожнистого вала. Встановлення в пазу фігурного вирізу клямки знімного перехідника з можливістю переміщення відносно бурового патрона уздовж його осі забезпечує згвинчування його з буровою штангою, згвинчування штанги з наступною штангою, а також вигвинчування перехідника зі штанги у разі незмінного положення клямки бурового патрона "Закрито", тобто без відкривання і закривання патрона, що дозволяє виключити ручні операції під час нарощування бурового поставу і забезпечити дистанційне керування при автоматичному нарощуванні бурового поставу. Встановлення в порожнистому вихідному валу редуктора, у контакті з торцем знімного перехідника підпружиненої втулки з можливістю їхнього спільного переміщення усередині порожнистого вала, за рахунок відповідної довжини лисок перехідника і відстані між торцем втулки і торцем порожнистого вихідного вала, дозволяє забезпечити плавне безударне згвинчування і розгвинчування штанг із перехідником і один з одним. При цьому сполучення підпружиненої втулки з отвором фігурного вирізу клямки в положенні "Відкрито" з одночасною її фіксацією забезпечує виштовхування знімного перехідника (бурової штанги) з патрона. На Фіг.1 зображений обертач бурового верстата в розрізі при положенні клямки "Закрито"; на Фіг.2 - розріз за А-А Фіг.1. Обертач складається з редуктора 1, на порожнистому вихідному валу 2 якого встановлений буровий патрон 3, у пазу якого розміщена клямка 4, що має фігурний виріз у вигляді отвору, сполученого з пазом (див. Фіг.2). Клямка 4 підпружинена відносно корпусу патрона пружинами 5, які одними кінцями через гвинти 6 з'єднані з клямкою, а другими через втулки 7 - з патроном. У пазу фігурного вирізу клямки 4 встановлений знімний перехідник 8 з можливістю переміщення відносно бурового патрона уздовж його осі. Передня частина знімного перехідника має конічну нарізку, а середня - лиски 9, сполучені з пазом фігурного вирізу. У порожнистому вихідному валу 2 редуктора 1 у контакті з торцем знімного перехідника 8 встано 17302 4 влена підпружинена втулка 10 з можливістю переміщення усередині порожнистого вихідного вала і сполучення з отвором фігурного вирізу клямки в положенні "Відкрито" для її фіксації. Довжина лисок 9 знімного перехідника визначена з умови можливості переміщення останнього до упирання торця 11 підпружиненої втулки 10 у торець "Б" порожнистого вихідного вала 2. Досягнення технічного результату здійснюється таким чином. Перед початком буріння знімний перехідник 8 встановлюють у буровий патрон 2, а його клямка 4 зусиллям пружин 5 переводиться в положення "Закрито". При цьому лиски перехідника розміщуються в пазу фігурного вирізу клямки, а його задня частина - в отворі порожнистого вала 2. Під діянням підпружиненої втулки 10 перехідник 8 займає крайнє переднє положення в патроні 3. Під час обертання і подавання уперед обертача відбувається плавне згвинчування знімного перехідника 8 з буровою штангою. При цьому, завдяки наявності запасу по довжині лисок, знімний перехідник 8 у контакті з підпружиненною втулкою 10 переміщується аж до упирання втулки 10 у торець "Б" порожнистого вихідного вала 2, що забезпечує безударне плавне згвинчування. Під час вигвинчування знімного перехідника 8 (штанги) зі штанги обертач подають трохи назад. При цьому підпружинена втулка 10 відходить від торця "Б" порожнистого вихідного вала 2. Під час обертання обертача в напрямку розгвинчування знімний перехідник 8 (штанга) переміщується по осі патрона на величину відстані між торцем підпружиненої втулки 10 і торцем "Б" порожнистого вала 2, що забезпечується відповідною довжиною лисок. Таким чином вирішується питання дистанційного керування й автоматичного нарощування бурового поставу у разі постійно закритого бурового патрона, тобто без застосування ручних операцій. Після закінчення процесу буріння для демонтажу бурового поставу знімний перехідник 8 витягують з бурового патрона 3. Для цього клямку 4 вручну переміщують у положення "Відкрито". При цьому лиски знімного перехідника 8 виходять зі сполучення з пазом, а вісь отвору фігурного вирізу суміщується з віссю підпружиненої втулки 10, яка входить в отвір, виштовхуючи при цьому знімний хвостовик 8 з бурового патрона 3 і фіксуючи клямку 4 у положенні "Відкрито". Під час встановлення в буровий патрон 3 штанги, зовнішня поверхня хвостової частини якої виконана ідентично знімному перехіднику 8, втулка виводиться з отвору фігурного вирізу і клямка 4, під час сполучення паза клямки з лисками штанги, під дією пружин 5 переходить у положення "Закрито". Після сполучення лисок штанги з пазом фігурного вирізу буровий патрон готовий для розгвинчування штанг. У процесі демонтажу бурового поставу під час відкривання бурового патрона штанга виштовхується з нього підпружиненою втулкою 10. 5 Комп’ютерна верстка А. Рябко 17302 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
