Спосіб тестування фотометричних параметрів світлофорів
Формула / Реферат
Спосіб тестування фотометричних параметрів світлофорів згідно з вимогами стандартів, з порівнянням яскравості світловипромінюючої поверхні на лампах та на світлодіодах, за допомогою люксметра, який відрізняється тим, що яскравість поверхні світлофора на світлодіодах обчислюють за формулою:
Lсд.=NхЕсд.хR2/Sсф.,
де N - кількість світлодіодів на світловипромінюючій поверхні світлофора;
Есд. - освітленість, зареєстрована люксметром від одного світлодіода;
R - відстань між світловипромінюючою поверхнею світлофора та робочою поверхнею люксметра;
Sсф. - площа світловипромінюючої поверхні світлофора,
при цьому, якщо виконується співвідношення 5600 кд/м2≤Lсд.≤35350 кд/м2, то тестування фотометричних параметрів згідно з вимогами стандартів є позитивним.
Текст

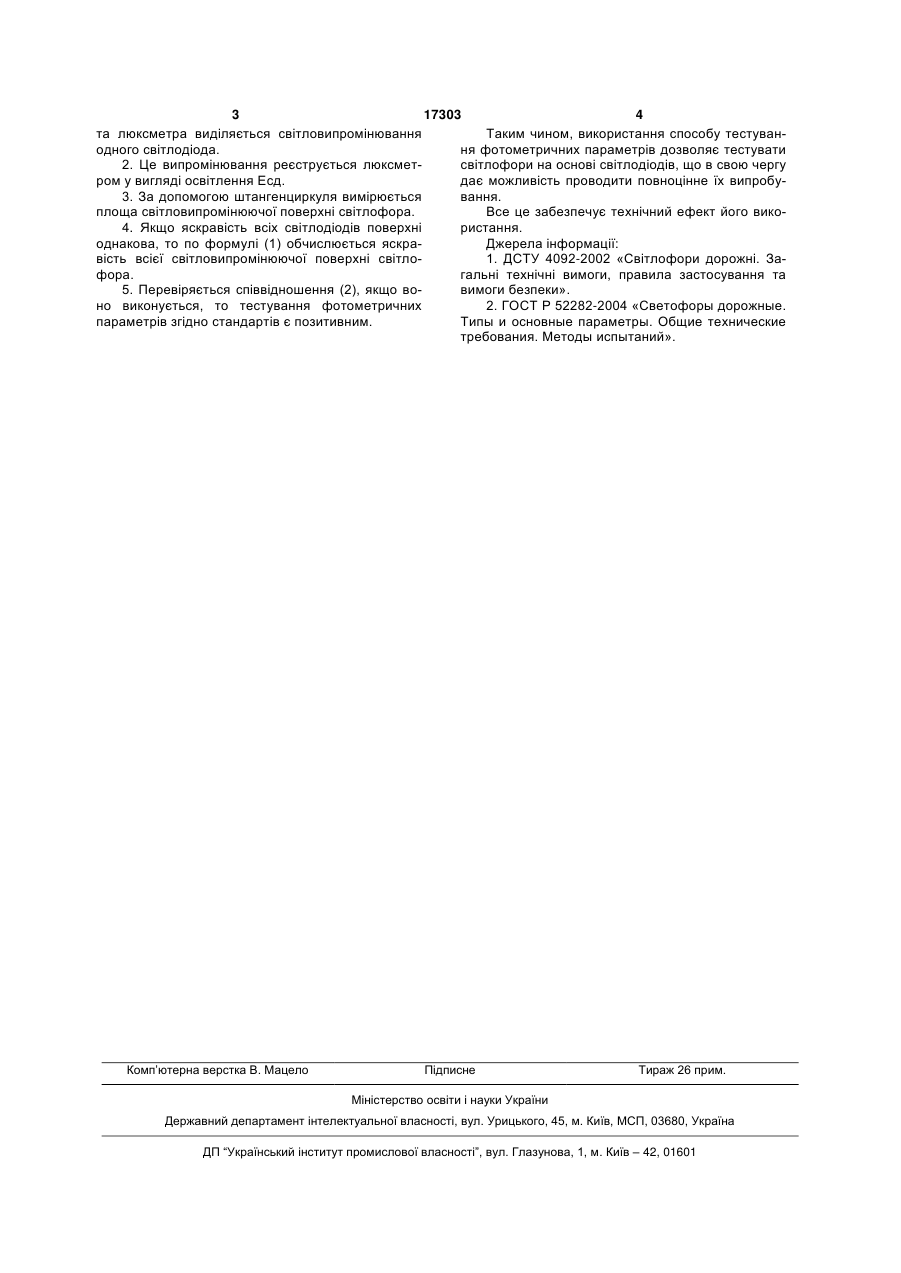

Спосіб тестування фотометричних параметрів світлофорів згідно з вимогами стандартів, з порівнянням яскравості світловипромінюючої поверхні на лампах та на світлодіодах, за допомогою люксметра, який відрізняється тим, що яскравість поверхні світлофора на світлодіодах обчислюють за формулою: 3 17303 4 та люксметра виділяється світловипромінювання Таким чином, використання способу тестуванодного світлодіода. ня фотометричних параметрів дозволяє тестувати 2. Це випромінювання реєструється люксметсвітлофори на основі світлодіодів, що в свою чергу ром у вигляді освітлення Есд. дає можливість проводити повноцінне їх випробу3. За допомогою штангенциркуля вимірюється вання. площа світловипромінюючої поверхні світлофора. Все це забезпечує технічний ефект його вико4. Якщо яскравість всіх світлодіодів поверхні ристання. однакова, то по формулі (1) обчислюється яскраДжерела інформації: вість всієї світловипромінюючої поверхні світло1. ДСТУ 4092-2002 «Світлофори дорожні. Зафора. гальні технічні вимоги, правила застосування та 5. Перевіряється співвідношення (2), якщо вовимоги безпеки». но виконується, то тестування фотометричних 2. ГОСТ Р 52282-2004 «Светофоры дорожные. параметрів згідно стандартів є позитивним. Типы и основные параметры. Общие технические требования. Методы испытаний». Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for checking photometric parameters of traffic lights
Автори англійськоюSchurenko Yurii Oleksandrovych
Назва патенту російськоюСпособ проверки фотометрических параметров светофора
Автори російськоюЩуренко Юрий Александрович
МПК / Мітки
МПК: G08G 1/07
Мітки: параметрів, тестування, спосіб, фотометричних, світлофорів
