Лінійний збірний елемент кесонного перекриття

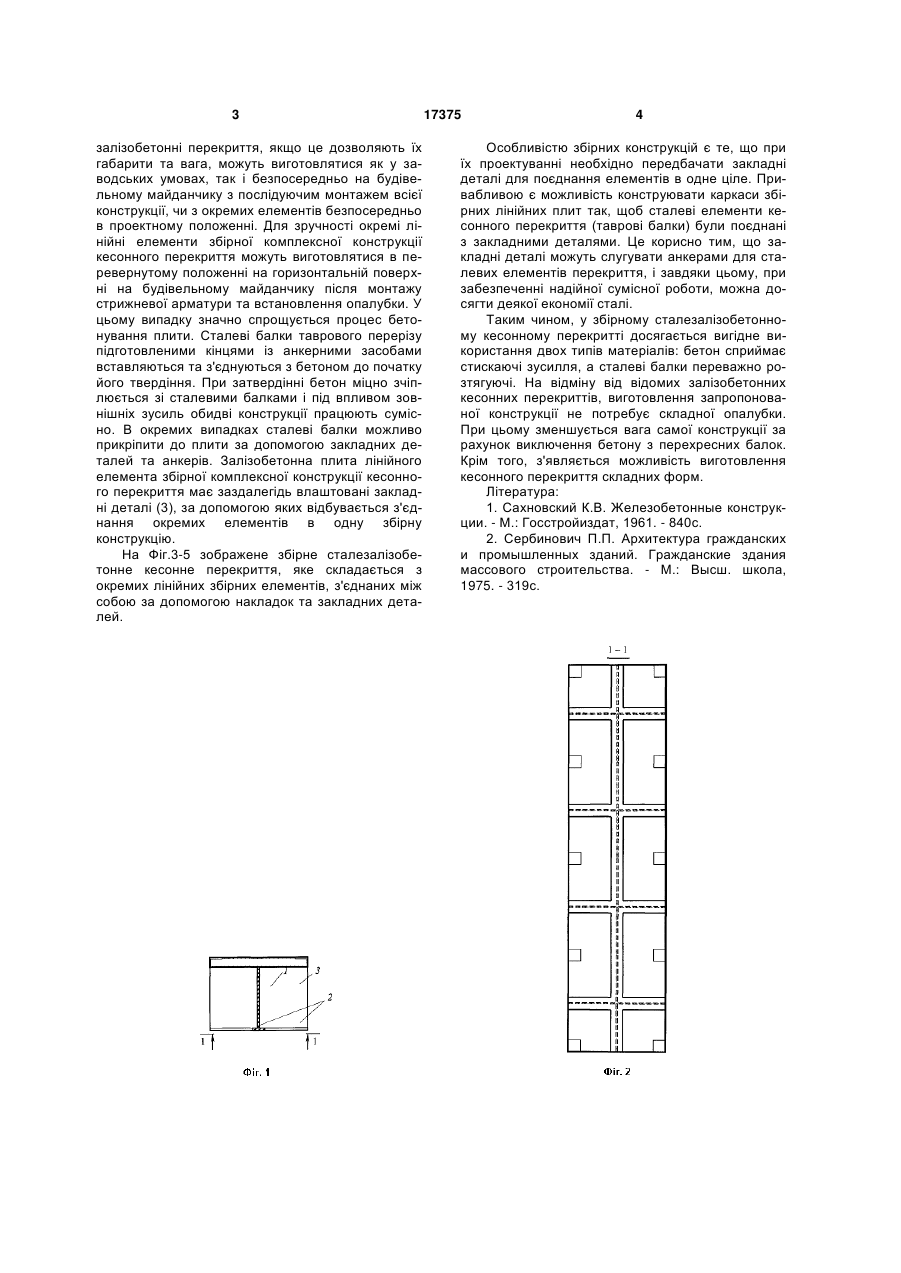

Лінійний збірний елемент кесонного перекриття, що складається з залізобетонної плити та підтримуючої її системи перехресних балок, який відрізняється тим, що система перехресних балок складається з сталевих балок таврового перерізу однакової висоти. (19) (21) u200604034 (22) 12.04.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Стороженко Леонід Іванович, Нижник Олександр Васильович (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 залізобетонні перекриття, якщо це дозволяють їх габарити та вага, можуть виготовлятися як у заводських умовах, так і безпосередньо на будівельному майданчику з послідуючим монтажем всієї конструкції, чи з окремих елементів безпосередньо в проектному положенні. Для зручності окремі лінійні елементи збірної комплексної конструкції кесонного перекриття можуть виготовлятися в перевернутому положенні на горизонтальній поверхні на будівельному майданчику після монтажу стрижневої арматури та встановлення опалубки. У цьому випадку значно спрощується процес бетонування плити. Сталеві балки таврового перерізу підготовленими кінцями із анкерними засобами вставляються та з'єднуються з бетоном до початку його твердіння. При затвердінні бетон міцно зчіплюється зі сталевими балками і під впливом зовнішніх зусиль обидві конструкції працюють сумісно. В окремих випадках сталеві балки можливо прикріпити до плити за допомогою закладних деталей та анкерів. Залізобетонна плита лінійного елемента збірної комплексної конструкції кесонного перекриття має заздалегідь влаштовані закладні деталі (3), за допомогою яких відбувається з'єднання окремих елементів в одну збірну конструкцію. На Фіг.3-5 зображене збірне сталезалізобетонне кесонне перекриття, яке складається з окремих лінійних збірних елементів, з'єднаних між собою за допомогою накладок та закладних деталей. 17375 4 Особливістю збірних конструкцій є те, що при їх проектуванні необхідно передбачати закладні деталі для поєднання елементів в одне ціле. Привабливою є можливість конструювати каркаси збірних лінійних плит так, щоб сталеві елементи кесонного перекриття (таврові балки) були поєднані з закладними деталями. Це корисно тим, що закладні деталі можуть слугувати анкерами для сталевих елементів перекриття, і завдяки цьому, при забезпеченні надійної сумісної роботи, можна досягти деякої економії сталі. Таким чином, у збірному сталезалізобетонному кесонному перекритті досягається вигідне використання двох типів матеріалів: бетон сприймає стискаючі зусилля, а сталеві балки переважно розтягуючі. На відміну від відомих залізобетонних кесонних перекриттів, виготовлення запропонованої конструкції не потребує складної опалубки. При цьому зменшується вага самої конструкції за рахунок виключення бетону з перехресних балок. Крім того, з'являється можливість виготовлення кесонного перекриття складних форм. Література: 1. Сахновский К.В. Железобетонные конструкции. - М.: Госстройиздат, 1961. - 840с. 2. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. - М.: Высш. школа, 1975. - 319с. 5 Комп’ютерна верстка А. Рябко 17375 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
