Прилад низькоінтенсивної лазерної терапії

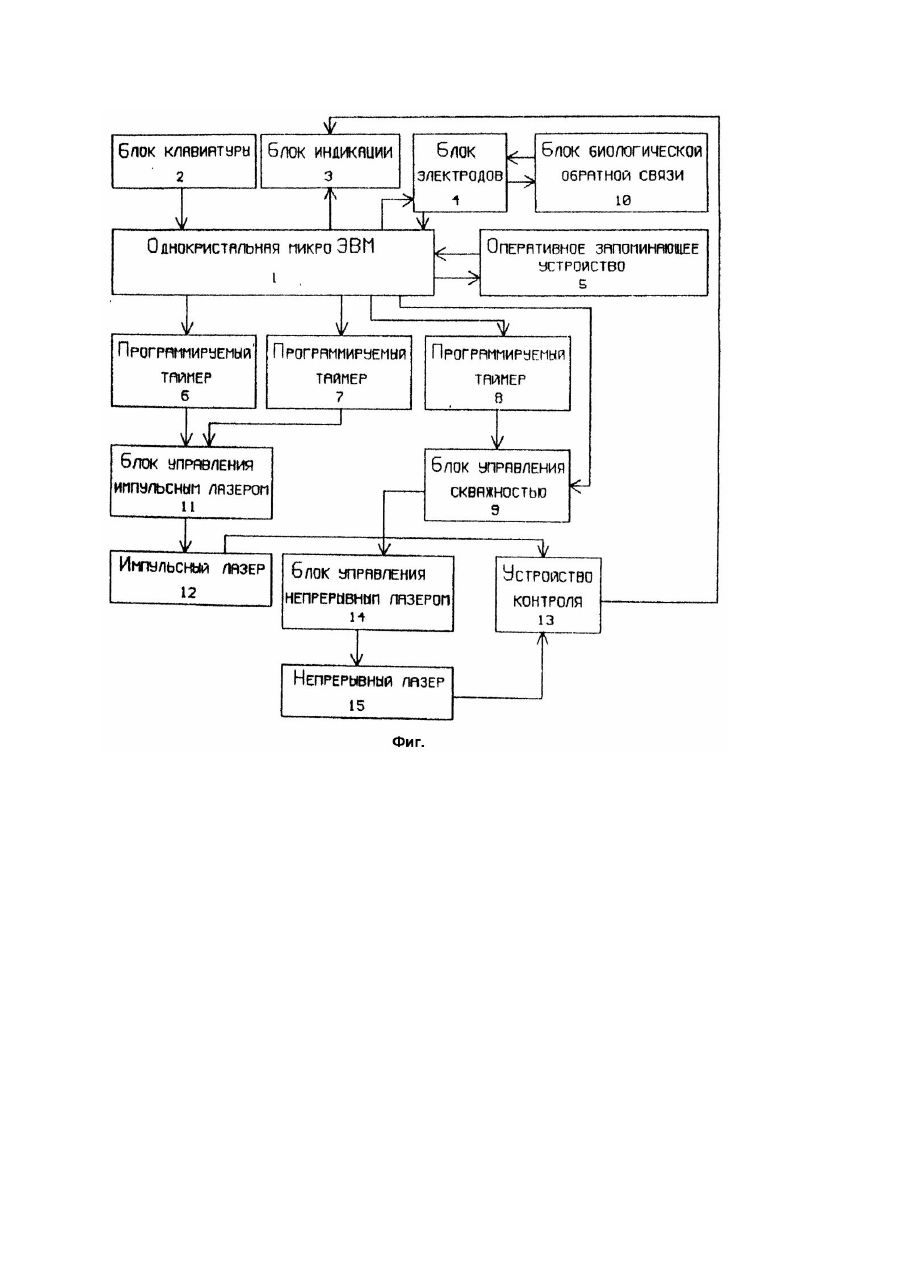

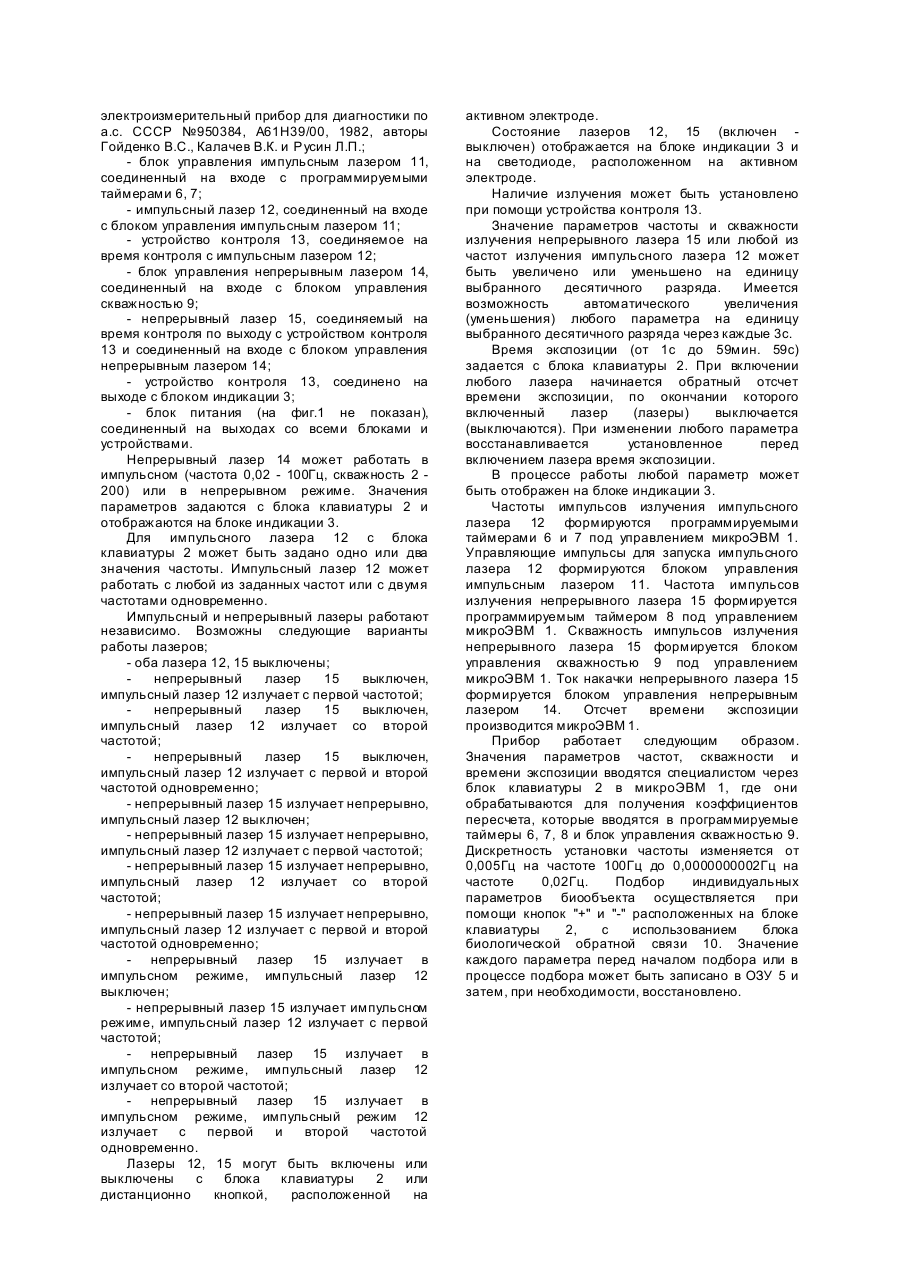

Изобретение относится к области медицины, в частности к устройствам для нормализации функций органов и систем биообъектов и может быть использовано в медицинской практике при лечении различных заболеваний методом низкоинтенсивной лазерной терапии. Известен прибор низкоинтенсивной лазерной терапии "Биокорид-L" (Заявка №94051763 от 04.05.94), принятый за прототип. Известный прибор как и заявляемый, подготовленный к выпуску под названием "Экситон", применяется для коррекции гомеостаза биообъекта частотным лазерным воздействием, уточняемым по наличию биологической обратной связи при резонансном ответе органов, систем и патологических состояний биообъекта на частотное лазерное воздействие через тестируемую площадку. Прибор "Биокорид-L" содержит блок клавиатуры, блок управления импульсным лазером, связанный на выходе с импульсным лазером, блок управления непрерывным лазером, связанный на выходе с непрерывным лазером, соединенные с блоком питания, однокристальную микро-ЭВМ, вход которой соединен с выходом блока клавиатуры, блок индикации, который на входе соединен с первым выходом микро-ЭВМ, программируемый таймер, вход которого соединен со вторым выходом однокристальной ЭВМ со вторым выходом ЭВМ и соединен на первом выходе с блоком управления непрерывным лазером и на втором выходе с блоком управления импульсным лазером. Признаками прототипа, совпадающими с существенными признаками предполагаемого изобретения являются: наличие в приборе низкоинтенсивной лазерной технологии блока клавиатуры, импульсного лазера, связанного на входе с блоком управления импульсным лазером, непрерывного лазера, связанного на входе с блоком управления непрерывным лазером, однокристальной ЭВМ, вход которой соединен с выходом блока клавиатуры, блока индикации, который на входе соединен с первым выходом, микро-ЭВМ, одного программируемого таймера, вход которого соединен со вторым выходом микроЭВМ, а выход соединен с блоком управления импульсным лазером, блок питания, соединенный со всеми блоками. Причинами, препятствующими достижению технического результата быстрой, четкой, безошибочной частотной диагностики, тестирования и медикаментозного лечения являются невозможность в прототипе использования одновременно трех частот, отсутствие в прототипе регулировки и подстройки скважности, повышение точности прибора по сравнению с прототипом. В основу изобретения поставлена задача усовершенствования конструкции прибора для низкоинтенсивной лазерной терапии в котором за счет обеспечения возможности одновременного воздействия в любом сочетании трех частотных параметров и скважности, автоматического увеличения и уменьшения значений в любом из выбранных разрядов частоты и скважности, задания значений частоты до пятого знака после запятой, восстановления предыдущего значения, наличие встроенной схемы биологической обратной связи тестирования с активным и пассивным электродами достигается технический результат и за счет этого достигаются потребительские свойства удобство в эксплуатации, повышение эффективности лечения. Поставленная задача решается тем, что в приборе низкоинтенсивной лазерной терапии, включающем блок клавиатуры, импульсный лазер, связанный на входе с блоком управления импульсным лазером, непрерывный лазер, связанный на входе с блоком управления непрерывным лазером, однокристальную микроЭВМ, вход которой соединен с выходом блока клавиатуры, блок индикации, который на входе соединен с первым выходом микроЭВМ, программируемый таймер, вход которого соединен со вторым выходом микроЭВМ, а выход соединен с блоком управления импульсным лазером, блок питания, соединенный со всеми блоками, согласно изобретению прибор дополнительно содержит два программируемых таймера, блок управления скважностью, устройство контроля, оперативное запоминающее устройство, причем входы дополнительных программируемых таймеров соединены с выходами микроЭВМ, вы ход первого дополнительного таймера соединен со вторым входом блока управления импульсным лазером, а выход второго дополнительного таймера соединен с первым входом блока управления скважностью второй вход которого соединен с четвертым выходом микроЭВМ, а вы ход соединен со входом блока управления непрерывным лазером, устройство контроля на входа х соединено с выходами импульсного и непрерывного лазеров, а на выходе соединено с блоком индикации, оперативное запоминающее устройство на входе и выходе соединено с микроЭВМ, прибор дополнительно содержит блок биологической обратной связи и блок электродов, который связан на входах и вы ходах с микроЭВМ и с блоком биологической обратной связи. Между совокупностью существенных признаков и достигаемым техническим результатом существуе т следующая причинно-следственная связь; наличие всех вышеперечисленных признаков позволит достигнуть технический результат. При отсутствии перечисленных признаков технический результат не может быть достигнут. Прибор низкоинтенсивной лазерной терапии, называемый заявителями "Экситон", иллюстрируется графическим материалом. На чертеже (фиг.) приведена функциональная схема прибора. Прибор содержит: - однокристальную микроЭВМ 1, соединенную на первом входе с блоком клавиатуры 2, на первом выходе с блоком индикации 3, на втором входе и втором выходе с блоком электродов 4, включающем активный и пассивный электроды и тестируемую площадку, например из алюминия (на фигуре не показаны), на третьем входе и третьем выходе с оперативным запоминающим устройством (ОЗУ) 5, на четвертом, пятом, шестом выходах с программируемыми таймерами 6, 7, 8, на седьмом выходе с блоком управления скважностью 9, программируемый таймер 8, соединен на выходе с блоком управления скважностью 9; - блок биологической обратной связи 10, соединенный на входе и выходе с блоком электродов 4 представляет собой электроизмерительный прибор для диагностики по а.с. СССР №950384, A61H39/00, 1982, авторы Гойденко B.C., Калачев В.К. и Русин Л.П.; - блок управления импульсным лазером 11, соединенный на входе с программируемыми таймерами 6, 7; - импульсный лазер 12, соединенный на входе с блоком управления импульсным лазером 11; - устройство контроля 13, соединяемое на время контроля с импульсным лазером 12; - блок управления непрерывным лазером 14, соединенный на входе с блоком управления скважностью 9; - непрерывный лазер 15, соединяемый на время контроля по выходу с устройством контроля 13 и соединенный на входе с блоком управления непрерывным лазером 14; - устройство контроля 13, соединено на выходе с блоком индикации 3; - блок питания (на фиг.1 не показан), соединенный на выходах со всеми блоками и устройствами. Непрерывный лазер 14 может работать в импульсном (частота 0,02 - 100Гц, скважность 2 200) или в непрерывном режиме. Значения параметров задаются с блока клавиатуры 2 и отображаются на блоке индикации 3. Для импульсного лазера 12 с блока клавиатуры 2 может быть задано одно или два значения частоты. Импульсный лазер 12 может работать с любой из заданных частот или с двумя частотами одновременно. Импульсный и непрерывный лазеры работают независимо. Возможны следующие варианты работы лазеров; - оба лазера 12, 15 выключены; непрерывный лазер 15 выключен, импульсный лазер 12 излучает с первой частотой; непрерывный лазер 15 выключен, импульсный лазер 12 излучает со второй частотой; непрерывный лазер 15 выключен, импульсный лазер 12 излучает с первой и второй частотой одновременно; - непрерывный лазер 15 излучает непрерывно, импульсный лазер 12 выключен; - непрерывный лазер 15 излучает непрерывно, импульсный лазер 12 излучает с первой частотой; - непрерывный лазер 15 излучает непрерывно, импульсный лазер 12 излучает со второй частотой; - непрерывный лазер 15 излучает непрерывно, импульсный лазер 12 излучает с первой и второй частотой одновременно; - непрерывный лазер 15 излучает в импульсном режиме, импульсный лазер 12 выключен; - непрерывный лазер 15 излучает импульсном режиме, импульсный лазер 12 излучает с первой частотой; - непрерывный лазер 15 излучает в импульсном режиме, импульсный лазер 12 излучает со второй частотой; - непрерывный лазер 15 излучает в импульсном режиме, импульсный режим 12 излучает с первой и второй частотой одновременно. Лазеры 12, 15 могут быть включены или выключены с блока клавиатуры 2 или дистанционно кнопкой, расположенной на активном электроде. Состояние лазеров 12, 15 (включен выключен) отображается на блоке индикации 3 и на светодиоде, расположенном на активном электроде. Наличие излучения может быть установлено при помощи устройства контроля 13. Значение параметров частоты и скважности излучения непрерывного лазера 15 или любой из частот излучения импульсного лазера 12 может быть увеличено или уменьшено на единицу выбранного десятичного разряда. Имеется возможность автоматического увеличения (уменьшения) любого параметра на единицу выбранного десятичного разряда через каждые 3с. Время экспозиции (от 1с до 59мин. 59с) задается с блока клавиатуры 2. При включении любого лазера начинается обратный отсчет времени экспозиции, по окончании которого включенный лазер (лазеры) выключается (выключаются). При изменении любого параметра восстанавливается установленное перед включением лазера время экспозиции. В процессе работы любой параметр может быть отображен на блоке индикации 3. Частоты импульсов излучения импульсного лазера 12 формируются программируемыми таймерами 6 и 7 под управлением микроЭВМ 1. Управляющие импульсы для запуска импульсного лазера 12 формируются блоком управления импульсным лазером 11. Частота импульсов излучения непрерывного лазера 15 формируется программируемым таймером 8 под управлением микроЭВМ 1. Скважность импульсов излучения непрерывного лазера 15 формируется блоком управления скважностью 9 под управлением микроЭВМ 1. Ток накачки непрерывного лазера 15 формируется блоком управления непрерывным лазером 14. Отсчет времени экспозиции производится микроЭВМ 1. Прибор работает следующим образом. Значения параметров частот, скважности и времени экспозиции вводятся специалистом через блок клавиатуры 2 в микроЭВМ 1, где они обрабатываются для получения коэффициентов пересчета, которые вводятся в программируемые таймеры 6, 7, 8 и блок управления скважностью 9. Дискретность установки частоты изменяется от 0,005Гц на частоте 100Гц до 0,0000000002Гц на частоте 0,02Гц. Подбор индивидуальных параметров биообъекта осуществляется при помощи кнопок "+" и "-" расположенных на блоке клавиатуры 2, с использованием блока биологической обратной связи 10. Значение каждого параметра перед началом подбора или в процессе подбора может быть записано в ОЗУ 5 и затем, при необходимости, восстановлено.
