Спосіб спалювання низькореакційного пиловугільного палива

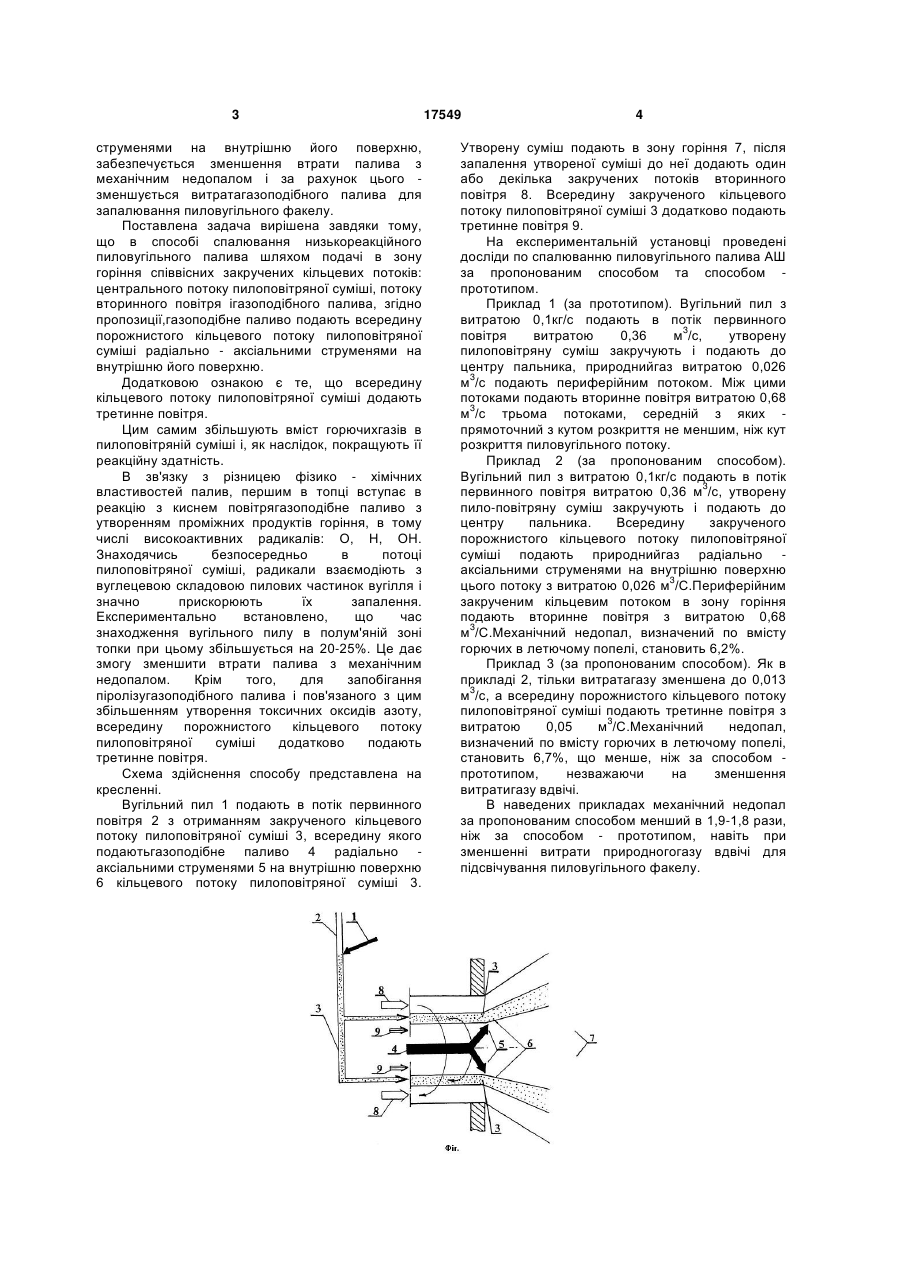

1. Спосіб спалювання низькореакційного пиловугільного палива шляхом подачі в зону горіння співвісних закручених кільцевих потоків 3 струменями на внутрішню його поверхню, забезпечується зменшення втрати палива з механічним недопалом і за рахунок цього зменшується витратагазоподібного палива для запалювання пиловугільного факелу. Поставлена задача вирішена завдяки тому, що в способі спалювання низькореакційного пиловугільного палива шляхом подачі в зону горіння співвісних закручених кільцевих потоків: центрального потоку пилоповітряної суміші, потоку вторинного повітря ігазоподібного палива, згідно пропозиції,газоподібне паливо подають всередину порожнистого кільцевого потоку пилоповітряної суміші радіально - аксіальними струменями на внутрішню його поверхню. Додатковою ознакою є те, що всередину кільцевого потоку пилоповітряної суміші додають третинне повітря. Цим самим збільшують вміст горючихгазів в пилоповітряній суміші і, як наслідок, покращують її реакційну здатність. В зв'язку з різницею фізико - хімічних властивостей палив, першим в топці вступає в реакцію з киснем повітрягазоподібне паливо з утворенням проміжних продуктів горіння, в тому числі високоактивних радикалів: О, Н, ОН. Знаходячись безпосередньо в потоці пилоповітряної суміші, радикали взаємодіють з вуглецевою складовою пилових частинок вугілля і значно прискорюють їх запалення. Експериментально встановлено, що час знаходження вугільного пилу в полум'яній зоні топки при цьому збільшується на 20-25%. Це дає змогу зменшити втрати палива з механічним недопалом. Крім того, для запобігання піролізугазоподібного палива і пов'язаного з цим збільшенням утворення токсичних оксидів азоту, всередину порожнистого кільцевого потоку пилоповітряної суміші додатково подають третинне повітря. Схема здійснення способу представлена на кресленні. Вугільний пил 1 подають в потік первинного повітря 2 з отриманням закрученого кільцевого потоку пилоповітряної суміші 3, всередину якого подаютьгазоподібне паливо 4 радіально аксіальними струменями 5 на внутрішню поверхню 6 кільцевого потоку пилоповітряної суміші 3. 17549 4 Утворену суміш подають в зону горіння 7, після запалення утвореної суміші до неї додають один або декілька закручених потоків вторинного повітря 8. Всередину закрученого кільцевого потоку пилоповітряної суміші 3 додатково подають третинне повітря 9. На експериментальній установці проведені досліди по спалюванню пиловугільного палива АШ за пропонованим способом та способом прототипом. Приклад 1 (за прототипом). Вугільний пил з витратою 0,1кг/с подають в потік первинного повітря витратою 0,36 м3/с, утворену пилоповітряну суміш закручують і подають до центру пальника, природнийгаз витратою 0,026 м3/с подають периферійним потоком. Між цими потоками подають вторинне повітря витратою 0,68 м3/с трьома потоками, середній з яких прямоточний з кутом розкриття не меншим, ніж кут розкриття пиловугільного потоку. Приклад 2 (за пропонованим способом). Вугільний пил з витратою 0,1кг/с подають в потік первинного повітря витратою 0,36 м3/с, утворену пило-повітряну суміш закручують і подають до центру пальника. Всередину закрученого порожнистого кільцевого потоку пилоповітряної суміші подають природнийгаз радіально аксіальними струменями на внутрішню поверхню цього потоку з витратою 0,026 м3/С.Периферійним закрученим кільцевим потоком в зону горіння подають вторинне повітря з витратою 0,68 3 м /С.Механічний недопал, визначений по вмісту горючих в летючому попелі, становить 6,2%. Приклад 3 (за пропонованим способом). Як в прикладі 2, тільки витратагазу зменшена до 0,013 м3/с, а всередину порожнистого кільцевого потоку пилоповітряної суміші подають третинне повітря з витратою 0,05 м3/С.Механічний недопал, визначений по вмісту горючих в летючому попелі, становить 6,7%, що менше, ніж за способом прототипом, незважаючи на зменшення витратигазу вдвічі. В наведених прикладах механічний недопал за пропонованим способом менший в 1,9-1,8 рази, ніж за способом - прототипом, навіть при зменшенні витрати природногогазу вдвічі для підсвічування пиловугільного факелу. 5 Комп’ютерна верстка О. Чепелев 17549 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
