Композитна алюмопластикова панель, яка містить багатошарову структуру із з'єднаних між собою шарів, один з яких виконаний з алюмінію з захисними полімерними і антикорозійним покриттями, інший виконаний із теплоізоляційного полімерного матеріалу, яка відрізняється тим, що структура композитної панелі утворена розміщеними зовні алюмінієвими листами з додатковим адгезійним покриттям, між якими знаходиться композиційний полімерний шар, з'єднаними між собою термічним пресуванням, а панель виконана плоскою.

Текст

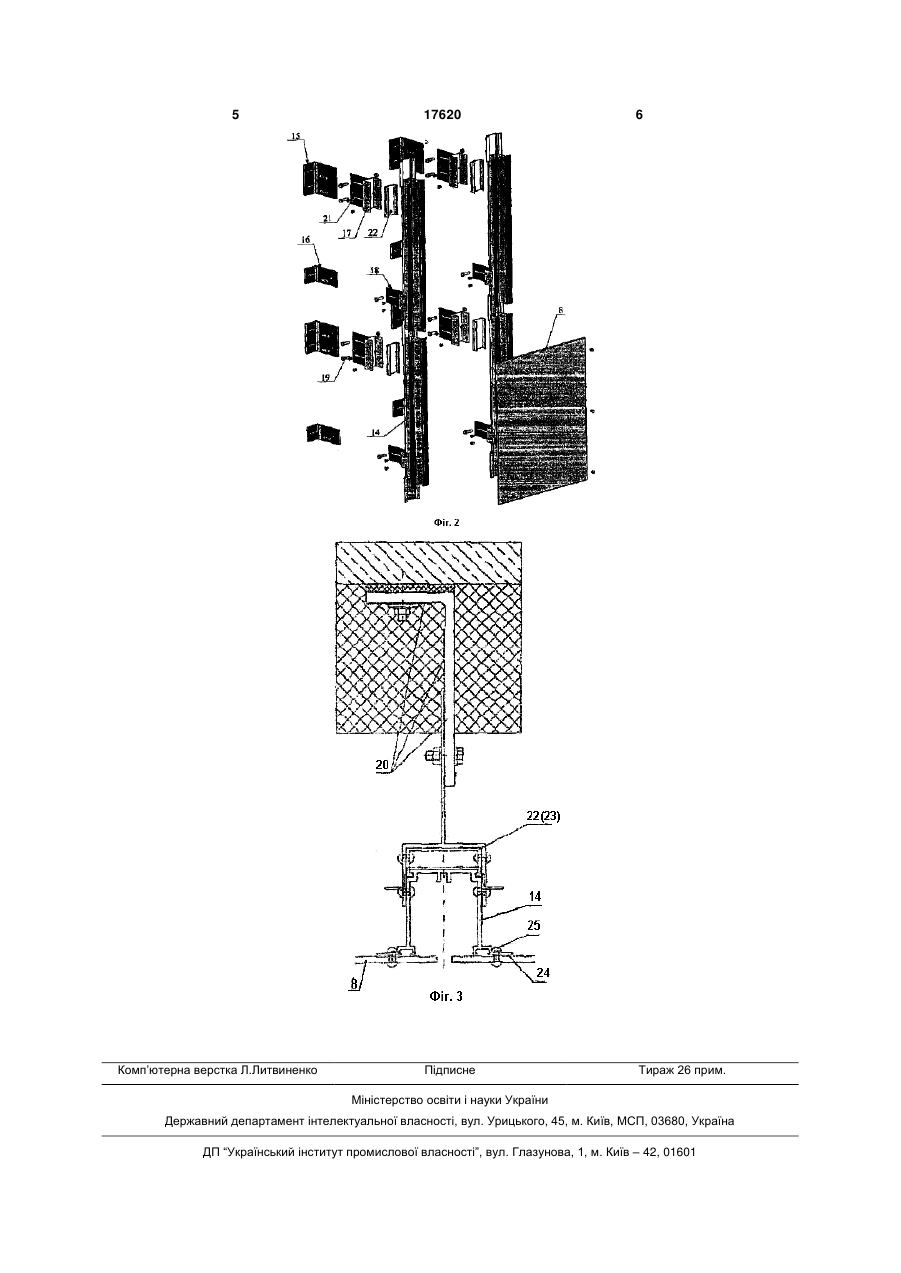

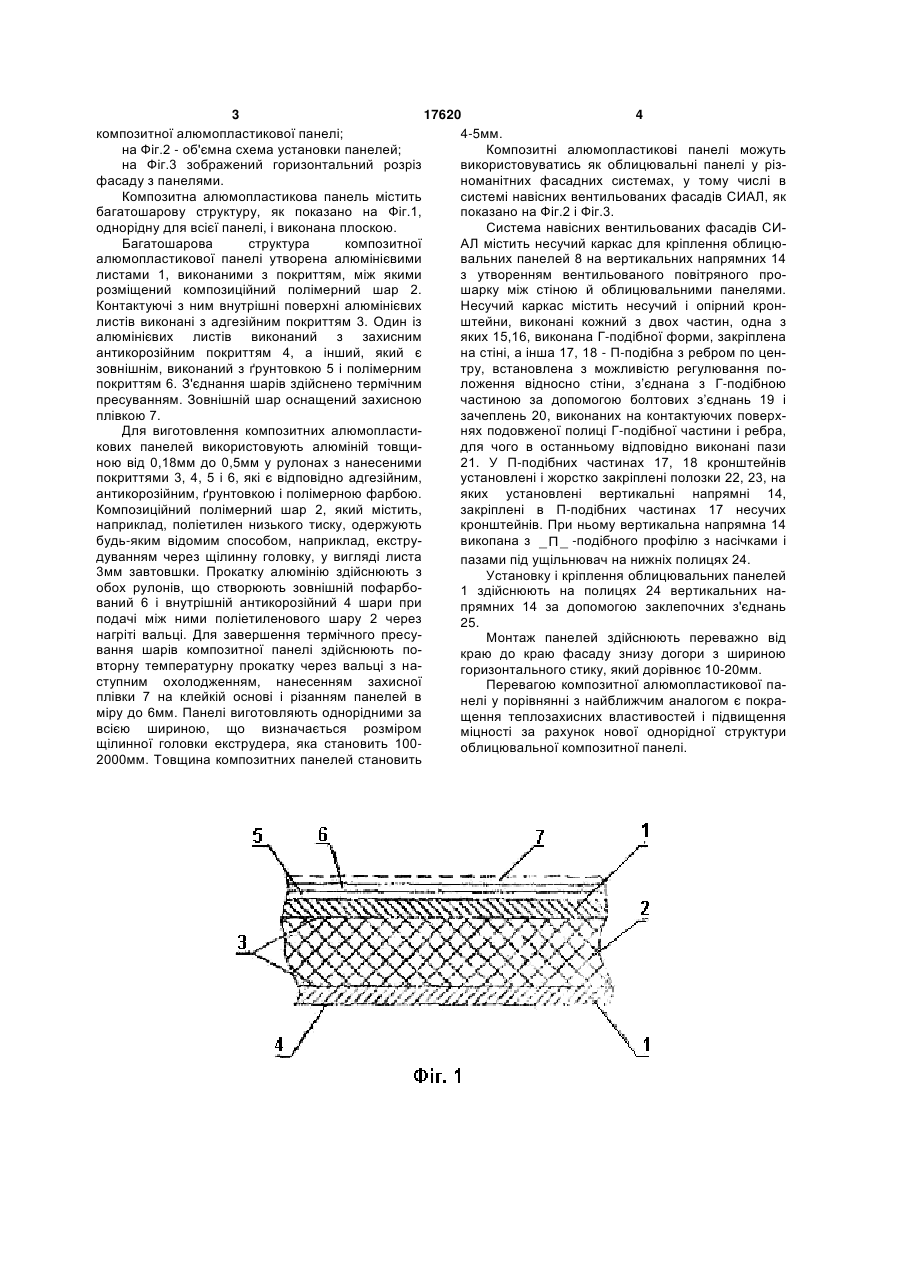

Композитна алюмопластикова панель, яка містить багатошарову структуру із з'єднаних між собою шарів, один з яких виконаний з алюмінію з захисними полімерними і антикорозійним покриттями, інший виконаний із теплоізоляційного полімерного матеріалу, яка відрізняється тим, що структура композитної панелі утворена розміщеними зовні алюмінієвими листами з додатковим адгезійним покриттям, між якими знаходиться композиційний полімерний шар, з'єднаними між собою термічним пресуванням, а панель виконана плоскою. (19) (21) u200601140 (22) 06.02.2006 (24) 16.10.2006 (31) 2005104992 (32) 22.02.2005 (33) RU (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Лунін Валєрій Владіміровіч, RU, Кузнєцов Алєксандр Ніколаєвіч, RU, Нощік Алєксандр Іосіфовіч, RU, Галієва Лідія Вячєславовна, RU, Разумкін Владімір Сєргєєвіч, RU, Бочаров Алєксандр Івановіч, RU, Доцєнко Алєксандр Міхайловіч, RU, Малькін Владімір Івановіч, RU (73) ОБЩЄСТВО С ОГРАНІЧЄННОЙ ОТВЄТСТВЄННОСТЬЮ "СІАЛ", RU 3 17620 4 композитної алюмопластикової панелі; 4-5мм. на Фіг.2 - об'ємна схема установки панелей; Композитні алюмопластикові панелі можуть на Фіг.3 зображений горизонтальний розріз використовуватись як облицювальні панелі у різфасаду з панелями. номанітних фасадних системах, у тому числі в Композитна алюмопластикова панель містить системі навісних вентильованих фасадів СИАЛ, як багатошарову структуру, як показано на Фіг.1, показано на Фіг.2 і Фіг.3. однорідну для всієї панелі, і виконана плоскою. Система навісних вентильованих фасадів СИБагатошарова структура композитної АЛ містить несучий каркас для кріплення облицюалюмопластикової панелі утворена алюмінієвими вальних панелей 8 на вертикальних напрямних 14 листами 1, виконаними з покриттям, між якими з утворенням вентильованого повітряного пророзміщений композиційний полімерний шар 2. шарку між стіною й облицювальними панелями. Контактуючі з ним внутрішні поверхні алюмінієвих Несучий каркас містить несучий і опірний кронлистів виконані з адгезійним покриттям 3. Один із штейни, виконані кожний з двох частин, одна з алюмінієвих листів виконаний з захисним яких 15,16, виконана Г-подібної форми, закріплена антикорозійним покриттям 4, а інший, який є на стіні, а інша 17, 18 - П-подібна з ребром по цензовнішнім, виконаний з ґрунтовкою 5 і полімерним тру, встановлена з можливістю регулювання попокриттям 6. З'єднання шарів здійснено термічним ложення відносно стіни, з’єднана з Г-подібною пресуванням. Зовнішній шар оснащений захисною частиною за допомогою болтових з’єднань 19 і плівкою 7. зачеплень 20, виконаних на контактуючих поверхДля виготовлення композитних алюмопластинях подовженої полиці Г-подібної частини і ребра, кових панелей використовують алюміній товщидля чого в останньому відповідно виконані пази ною від 0,18мм до 0,5мм у рулонах з нанесеними 21. У П-подібних частинах 17, 18 кронштейнів покриттями 3, 4, 5 і 6, які є відповідно адгезійним, установлені і жорстко закріплені полозки 22, 23, на антикорозійним, ґрунтовкою і полімерною фарбою. яких установлені вертикальні напрямні 14, Композиційний полімерний шар 2, який містить, закріплені в П-подібних частинах 17 несучих наприклад, поліетилен низького тиску, одержують кронштейнів. При ньому вертикальна напрямна 14 будь-яким відомим способом, наприклад, екструвикопана з _ П _ -подібного профілю з насічками і дуванням через щілинну головку, у вигляді листа пазами під ущільнювач на нижніх полицях 24. 3мм завтовшки. Прокатку алюмінію здійснюють з Установку і кріплення облицювальних панелей обох рулонів, що створюють зовнішній пофарбо1 здійснюють на полицях 24 вертикальних наваний 6 і внутрішній антикорозійний 4 шари при прямних 14 за допомогою заклепочних з'єднань подачі між ними поліетиленового шару 2 через 25. нагріті вальці. Для завершення термічного пресуМонтаж панелей здійснюють переважно від вання шарів композитної панелі здійснюють покраю до краю фасаду знизу догори з шириною вторну температурну прокатку через вальці з нагоризонтального стику, який дорівнює 10-20мм. ступним охолодженням, нанесенням захисної Перевагою композитної алюмопластикової паплівки 7 на клейкій основі і різанням панелей в нелі у порівнянні з найближчим аналогом є покраміру до 6мм. Панелі виготовляють однорідними за щення теплозахисних властивостей і підвищення всією шириною, що визначається розміром міцності за рахунок нової однорідної структури щілинної головки екструдера, яка становить 100облицювальної композитної панелі. 2000мм. Товщина композитних панелей становить 5 Комп’ютерна верстка Л.Литвиненко 17620 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Composite alumo-plastic panel

Назва патенту російською

Композитная алюмопластиковая панель

МПК / Мітки

МПК: E04B 1/80, E04F 13/08

Мітки: композитна, алюмопластикова, панель
