Зубчаста передача з пристроєм для змащення
Номер патенту: 17979
Опубліковано: 16.10.2006
Формула / Реферат
Зубчаста передача з пристроєм для змащення, що містить корпус з масляною ванною, вали з зубчастими колесами, кільце, розміщене на швидкохідному валу і частково занурене в мастило, яка відрізняється тим, що кільце виконано гофрованим і з еластичного матеріалу, а швидкохідний вал оснащений зубчастим вінцем, який взаємодіє з кільцем і охоплений з тихохідним валом кільцем з натягом.
Текст

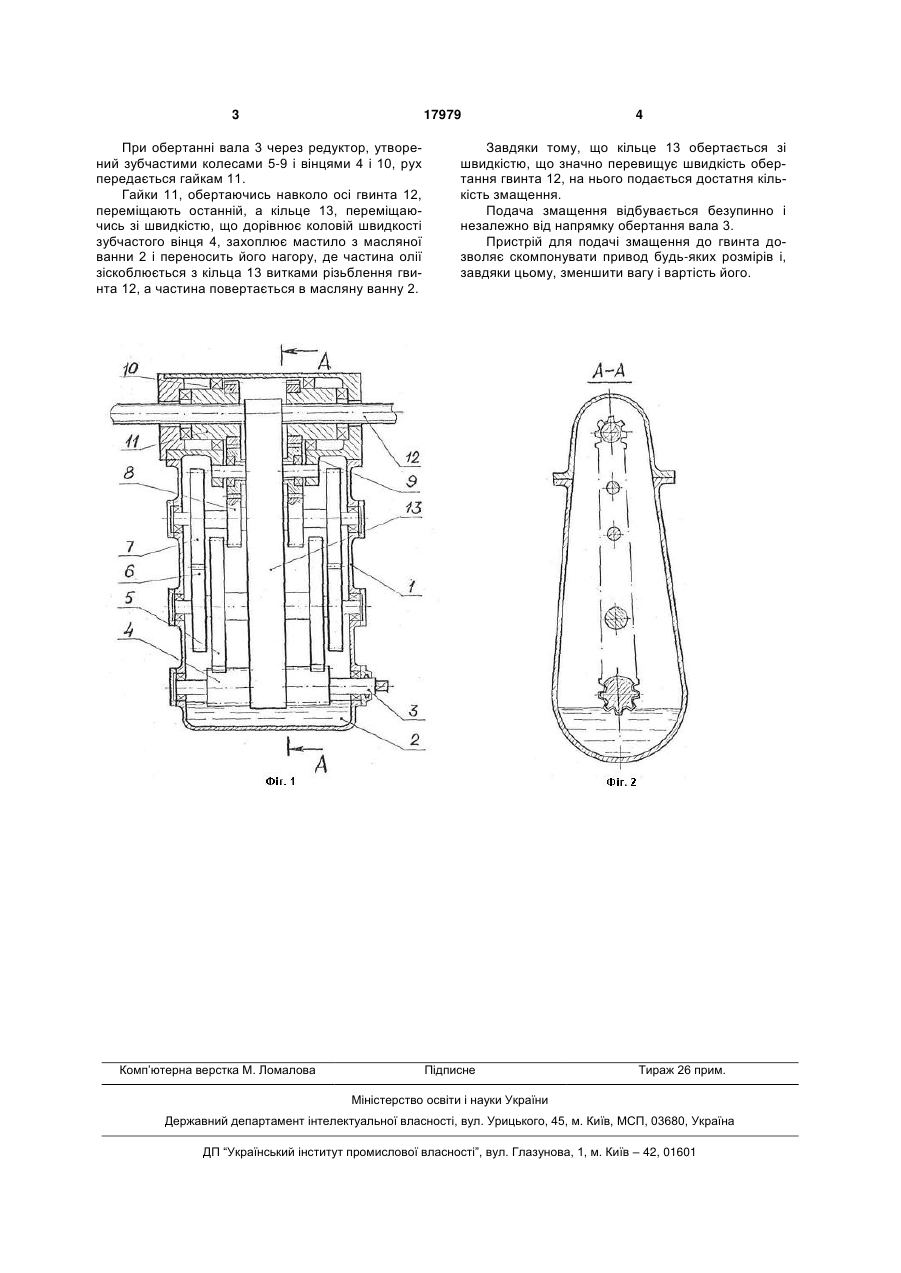

Зубчаста передача з пристроєм для змащення, що містить корпус з масляною ванною, вали з зубчастими колесами, кільце, розміщене на швидкохідному валу і частково занурене в мастило, яка відрізняється тим, що кільце виконано гофрованим і з еластичного матеріалу, а швидкохідний вал оснащений зубчастим вінцем, який взаємодіє з кільцем і охоплений з тихохідним валом кільцем з натягом. (19) (21) u200604860 (22) 03.05.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. №10, 2006р. (72) Лашко Леонід Олексійович, Чуприна Андрій Андрійович (73) КАЗЕННЕ ПІДПРИЄМСТВО "НАУКОВОВИРОБНИЧИЙ КОМПЛЕКС "ІСКРА" 3 17979 При обертанні вала 3 через редуктор, утворений зубчастими колесами 5-9 і вінцями 4 і 10, рух передається гайкам 11. Гайки 11, обертаючись навколо осі гвинта 12, переміщають останній, а кільце 13, переміщаючись зі швидкістю, що дорівнює коловій швидкості зубчастого вінця 4, захоплює мастило з масляної ванни 2 і переносить його нагору, де частина олії зіскоблюється з кільца 13 витками різьблення гвинта 12, а частина повертається в масляну ванну 2. Комп’ютерна верстка М. Ломалова 4 Завдяки тому, що кільце 13 обертається зі швидкістю, що значно перевищує швидкість обертання гвинта 12, на нього подається достатня кількість змащення. Подача змащення відбувається безупинно і незалежно від напрямку обертання вала 3. Пристрій для подачі змащення до гвинта дозволяє скомпонувати привод будь-яких розмірів і, завдяки цьому, зменшити вагу і вартість його. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTooth gear with appliance for lubrication
Автори англійськоюLashko Leonid Oleksiiovych, Chupryna Andrii Andriiovych
Назва патенту російськоюЗубчатая передача с устройством для смазки
Автори російськоюЛашко Леонид Алексеевич, Чуприна Андрей Андреевич
МПК / Мітки
МПК: F16H 57/04
Мітки: змащення, зубчаста, пристроєм, передача
Код посилання
<a href="https://ua.patents.su/2-17979-zubchasta-peredacha-z-pristroehm-dlya-zmashhennya.html" target="_blank" rel="follow" title="База патентів України">Зубчаста передача з пристроєм для змащення</a>
