Спосіб корекції цифрової антенної решітки
Номер патенту: 17835
Опубліковано: 16.10.2006
Автори: Задворний Олександр Васильович, Бортнік Володимир Іванович, Каряка Фаіна Миколаївна, Пацуля Сергій Миколайович, Новиков Олексій Прокопович
Формула / Реферат
Спосіб корекції цифрової антенної решітки, який полягає в тому, що на вхід кожного первинного каналу антенної решітки подають сигнал від зовнішнього джерела сигналу, виконують аналого-цифрове перетворення прийнятого сигналу, одержують квадратурні складові, вимірюють коефіцієнт передачі сигналу кожного первинного каналу, який відрізняється тим, що на входи первинних каналів подають контрольний сигнал, вимірюють коефіцієнт передачі сигналу кожного первинного каналу, від джерела контрольного сигналу обчислюють коефіцієнт зв’язку, що дорівнює відношенню коефіцієнта передачі сигналу первинного каналу від зовнішнього джерела сигналу і коефіцієнта передачі сигналу від джерела контрольного сигналу, заносять його в пам’ять обчислювально-керуючого пристрою, періодично вимірюють відхилення коефіцієнта передачі контрольного сигналу кожного первинного каналу відносно еталонного, обчислюють коефіцієнт, що компенсує обмірюване відхилення, і коректують коефіцієнт передачі сигналу від зовнішнього джерела первинного каналу, помножуючи даний коефіцієнт на коефіцієнт зв’язку.
Текст

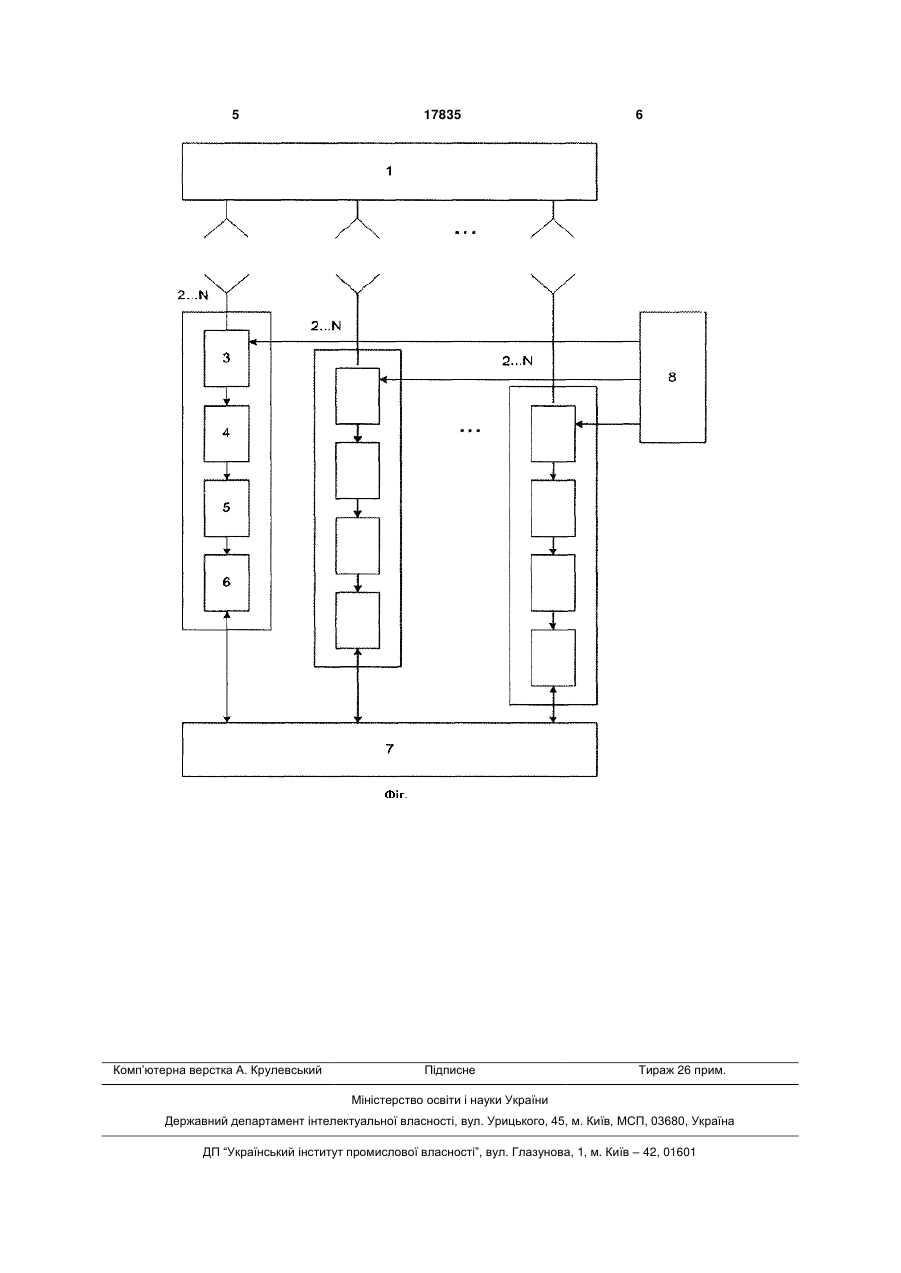

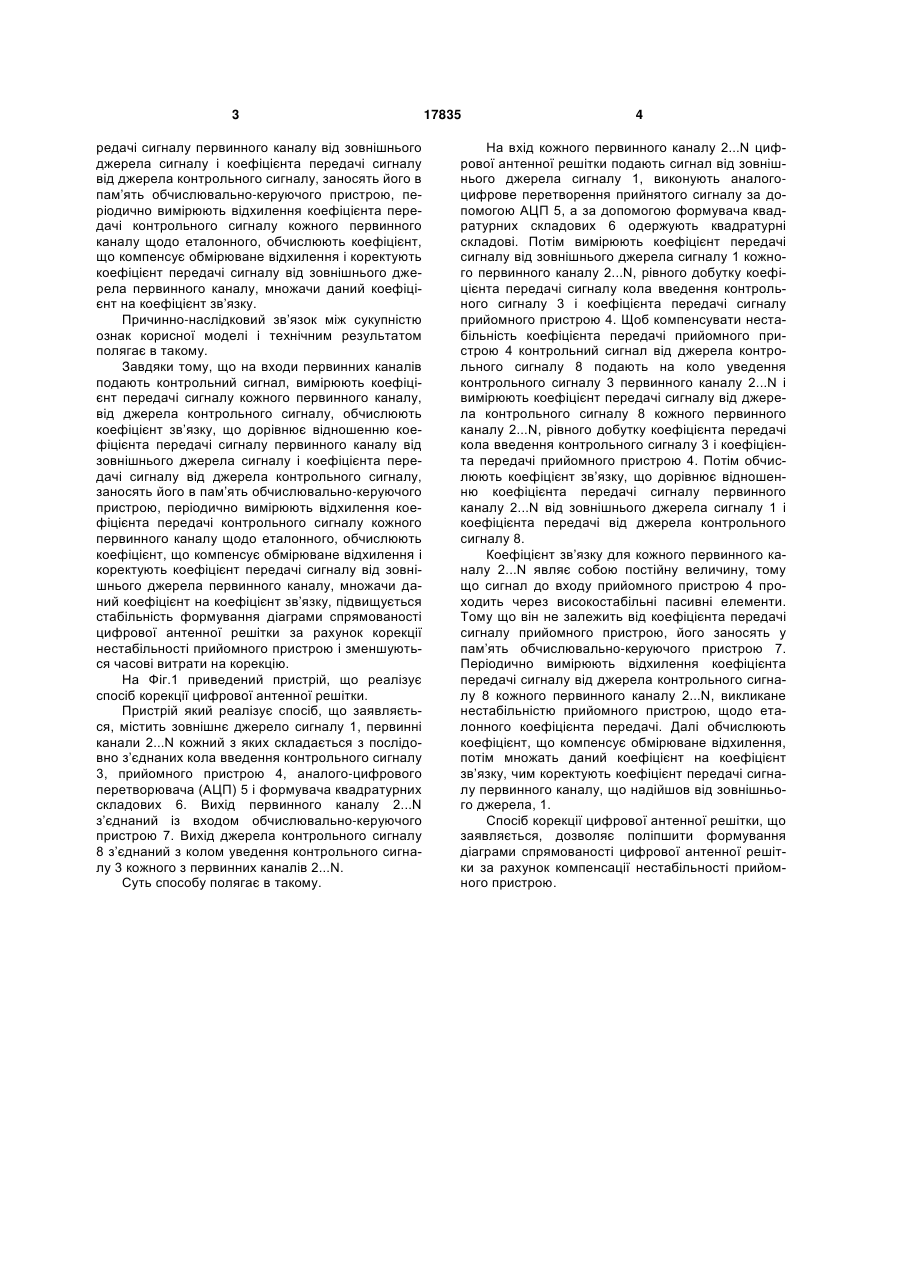

Спосіб корекції цифрової антенної решітки, який полягає в тому, що на вхід кожного первинного каналу антенної решітки подають сигнал від зовнішнього джерела сигналу, виконують аналогоцифрове перетворення прийнятого сигналу, одержують квадратурні складові, вимірюють коефіцієнт передачі сигналу кожного первинного каналу, який 3 редачі сигналу первинного каналу від зовнішнього джерела сигналу і коефіцієнта передачі сигналу від джерела контрольного сигналу, заносять його в пам’ять обчислювально-керуючого пристрою, періодично вимірюють відхилення коефіцієнта передачі контрольного сигналу кожного первинного каналу щодо еталонного, обчислюють коефіцієнт, що компенсує обмірюване відхилення і коректують коефіцієнт передачі сигналу від зовнішнього джерела первинного каналу, множачи даний коефіцієнт на коефіцієнт зв’язку. Причинно-наслідковий зв’язок між сукупністю ознак корисної моделі і технічним результатом полягає в такому. Завдяки тому, що на входи первинних каналів подають контрольний сигнал, вимірюють коефіцієнт передачі сигналу кожного первинного каналу, від джерела контрольного сигналу, обчислюють коефіцієнт зв’язку, що дорівнює відношенню коефіцієнта передачі сигналу первинного каналу від зовнішнього джерела сигналу і коефіцієнта передачі сигналу від джерела контрольного сигналу, заносять його в пам’ять обчислювально-керуючого пристрою, періодично вимірюють відхилення коефіцієнта передачі контрольного сигналу кожного первинного каналу щодо еталонного, обчислюють коефіцієнт, що компенсує обмірюване відхилення і коректують коефіцієнт передачі сигналу від зовнішнього джерела первинного каналу, множачи даний коефіцієнт на коефіцієнт зв’язку, підвищується стабільність формування діаграми спрямованості цифрової антенної решітки за рахунок корекції нестабільності прийомного пристрою і зменшуються часові витрати на корекцію. На Фіг.1 приведений пристрій, що реалізує спосіб корекції цифрової антенної решітки. Пристрій який реалізує спосіб, що заявляється, містить зовнішнє джерело сигналу 1, первинні канали 2...N кожний з яких складається з послідовно з’єднаних кола введення контрольного сигналу 3, прийомного пристрою 4, аналого-цифрового перетворювача (АЦП) 5 і формувача квадратурних складових 6. Вихід первинного каналу 2...N з’єднаний із входом обчислювально-керуючого пристрою 7. Вихід джерела контрольного сигналу 8 з’єднаний з колом уведення контрольного сигналу 3 кожного з первинних каналів 2...N. Суть способу полягає в такому. 17835 4 На вхід кожного первинного каналу 2...N цифрової антенної решітки подають сигнал від зовнішнього джерела сигналу 1, виконують аналогоцифрове перетворення прийнятого сигналу за допомогою АЦП 5, а за допомогою формувача квадратурних складових 6 одержують квадратурні складові. Потім вимірюють коефіцієнт передачі сигналу від зовнішнього джерела сигналу 1 кожного первинного каналу 2...N, рівного добутку коефіцієнта передачі сигналу кола введення контрольного сигналу 3 і коефіцієнта передачі сигналу прийомного пристрою 4. Щоб компенсувати нестабільність коефіцієнта передачі прийомного пристрою 4 контрольний сигнал від джерела контрольного сигналу 8 подають на коло уведення контрольного сигналу 3 первинного каналу 2...N і вимірюють коефіцієнт передачі сигналу від джерела контрольного сигналу 8 кожного первинного каналу 2...N, рівного добутку коефіцієнта передачі кола введення контрольного сигналу 3 і коефіцієнта передачі прийомного пристрою 4. Потім обчислюють коефіцієнт зв’язку, що дорівнює відношенню коефіцієнта передачі сигналу первинного каналу 2...N від зовнішнього джерела сигналу 1 і коефіцієнта передачі від джерела контрольного сигналу 8. Коефіцієнт зв’язку для кожного первинного каналу 2...N являє собою постійну величину, тому що сигнал до входу прийомного пристрою 4 проходить через високостабільні пасивні елементи. Тому що він не залежить від коефіцієнта передачі сигналу прийомного пристрою, його заносять у пам’ять обчислювально-керуючого пристрою 7. Періодично вимірюють відхилення коефіцієнта передачі сигналу від джерела контрольного сигналу 8 кожного первинного каналу 2...N, викликане нестабільністю прийомного пристрою, щодо еталонного коефіцієнта передачі. Далі обчислюють коефіцієнт, що компенсує обмірюване відхилення, потім множать даний коефіцієнт на коефіцієнт зв’язку, чим коректують коефіцієнт передачі сигналу первинного каналу, що надійшов від зовнішнього джерела, 1. Спосіб корекції цифрової антенної решітки, що заявляється, дозволяє поліпшити формування діаграми спрямованості цифрової антенної решітки за рахунок компенсації нестабільності прийомного пристрою. 5 Комп’ютерна верстка А. Крулевський 17835 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for correcting a digital array antenna
Автори англійськоюBortnik Volodymyr Ivanovych, Novikov Oleksii Prokopovych, Patsulia Serhii Mykolaiovych
Назва патенту російськоюСпособ коррекции цифровой антенной решетки
Автори російськоюБортник Владимир Иванович, Новиков Алексей Прокофьевич, Пацуля Сергей Николаевич
МПК / Мітки
Мітки: антенної, спосіб, решітки, корекції, цифрової
