Запобіжна деталь для захисту внутрішньої поверхні труб

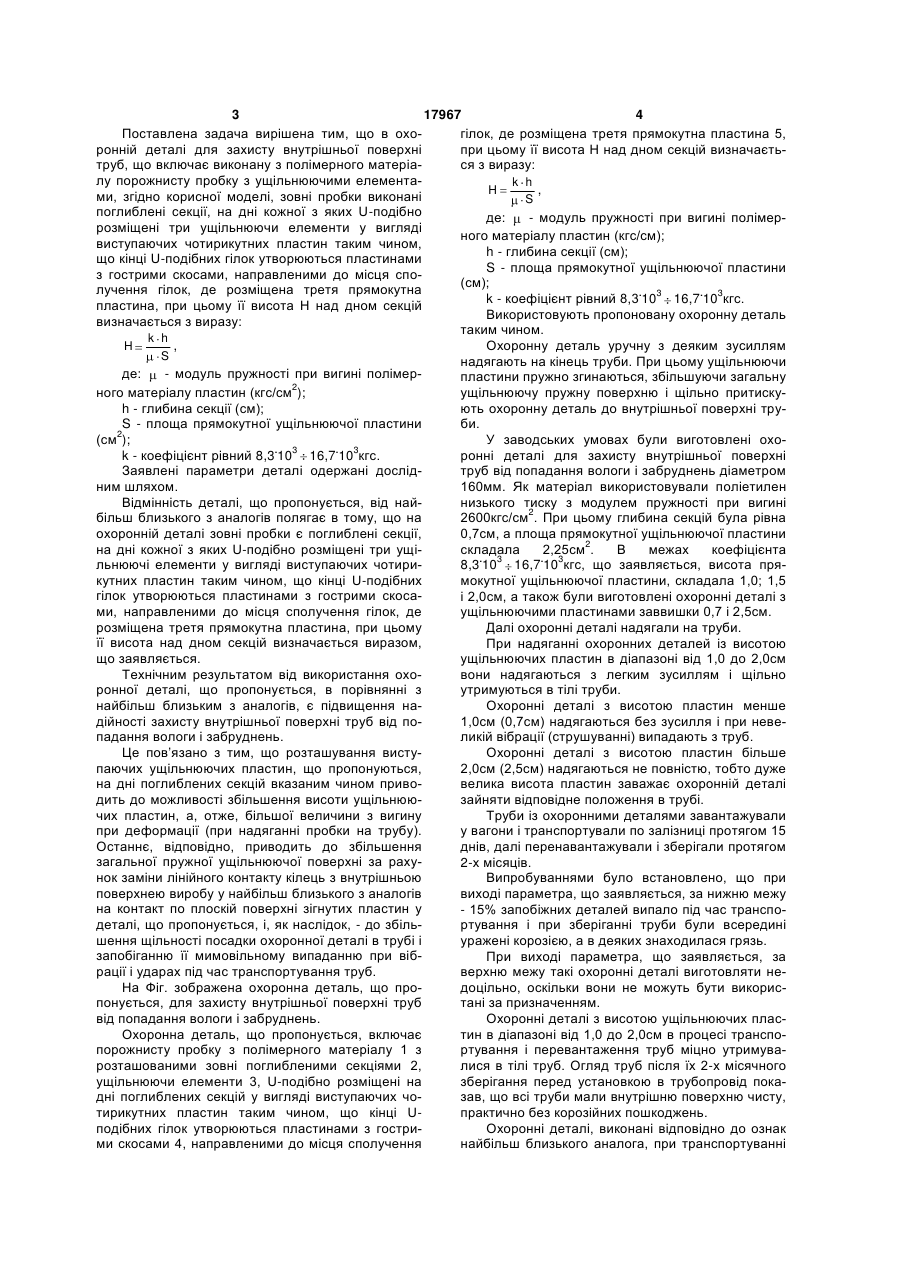

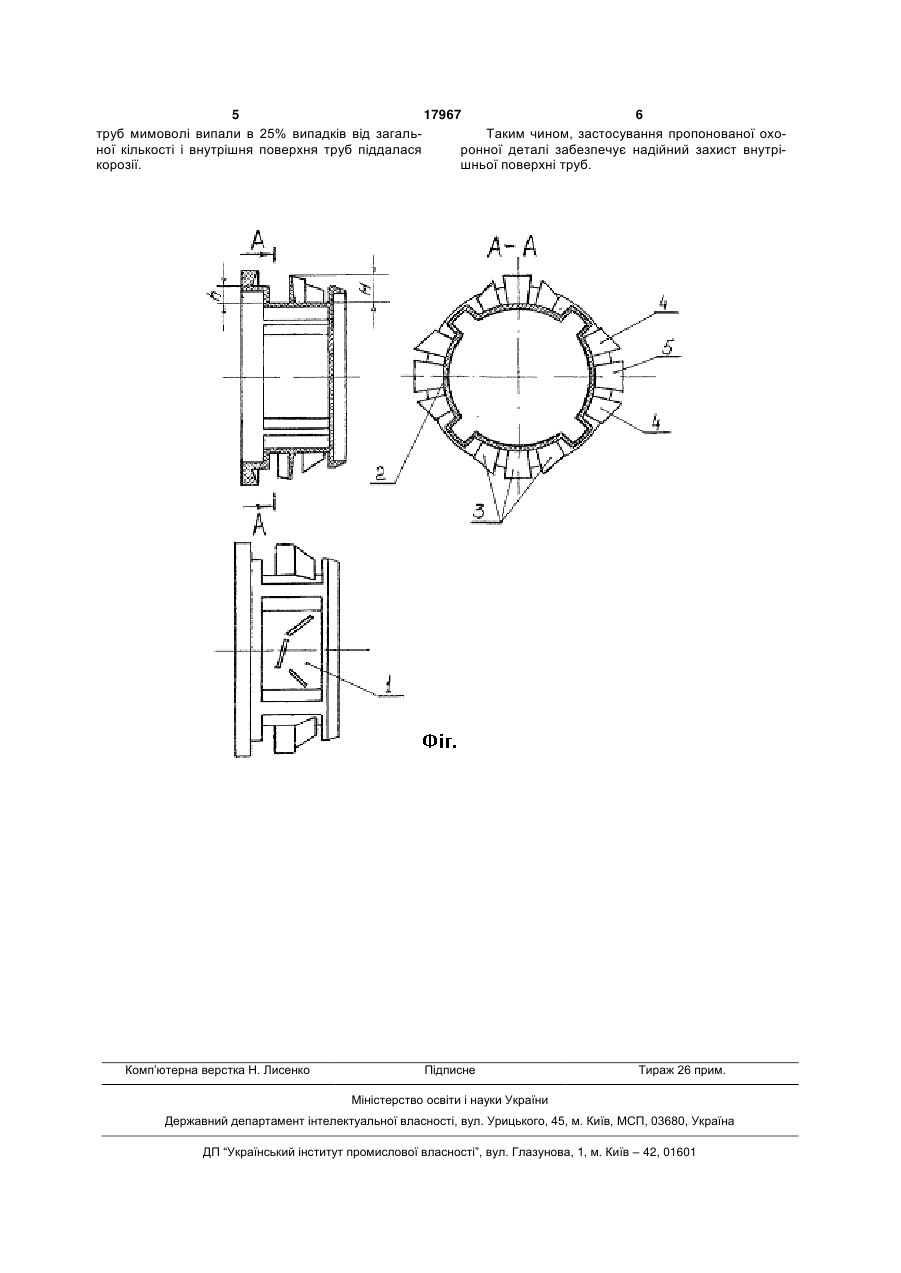

Запобіжна деталь для захисту внутрішньої поверхні труб, що включає виконану з полімерного матеріалу порожнисту пробку з ущільнюючими елементами, яка відрізняється тим, що ззовні пробки виконані поглиблені секції, на дні кожної з яких U-подібно розміщені три ущільнюючі елементи у вигляді виступних чотирикутних пластин таким чином, що кінці U-подібних гілок утворені пластинами з гострими скосами, направленими до місця сполучення гілок, де розміщена третя прямокутна пластина, при цьому її висота Н над дном секцій визначається з виразу: Корисна модель відноситься до жорстких елементів для захисту внутрішньої поверхні порожнистих виробів і може бути використана для захисту внутрішньої поверхні труб від корозійного руйнування і забруднення в процесі їх транспортування і зберігання. В процесі транспортування і зберігання труб на відкритій місцевості всередину труб може потрапляти волога, викликаючи корозію внутрішньої поверхні, а також пил і інші забруднення. Наявність продуктів корозії і забруднень приводить до погіршення споживчих властивостей продуктів (вода, газ, нафта і т.д.), що транспортуються по готових трубопроводах. Продукти корозії і забруднення можуть також потрапляти в апарати, що підтримують тиск в системі трубопроводів, і це може привести до їх поломки і навіть аварій на трубопроводах. Відома охоронна деталь для захисту внутрішньої поверхні виробів у вигляді пробки з гладкою бічною поверхнею [Полимерная тара и упаковка. Под ред. С.В.Генеля, М. «Химия», 1980г, с.91, рис.V.6ж]. Ця деталь, щільно заходячи в трубчасту горловину порожнистого виробу оберігає його від попадання забруднень. Проте, завдяки гладкій бічній поверхні, така деталь достатньо легко може вислизнути з трубчастої горловини. Відома також охоронна деталь для захисту внутрішньої поверхні виробів, що включає виконану з полімерного матеріалу порожнисту пробку з ущільнювальними елементами. Останні виконані у вигляді виступаючих кілець [Справочник. Солошенко М.Г. и др. Тара из полимерных материалов. М: «Химия», 1990г, с.34-35, рис.1.12а]. Така деталь надійніше герметизує горловину порожнистого виробу, проте в процесі транспортування в результаті вібрації і ударів деталь зрушується з місця і всередину потрапляє волога і забруднення. У основі корисної моделі, що пропонується, лежить рішення задачі по удосконаленню охоронної деталі для захисту внутрішньої поверхні труб, внаслідок чого забезпечується підвищення надійності захисту внутрішньої поверхні труб від дії вологи і попадання забруднень. H k h , S де: - модуль пружності при вигині полімерного матеріалу пластин (кгс/см2); h - глибина секції (см); S - площа прямокутної ущільнюючої пластини (см); (19) UA (11) 17967 (13) U k - коефіцієнт, що дорівнює 8,3 103 16,7 103 кгс . 3 17967 4 Поставлена задача вирішена тим, що в охогілок, де розміщена третя прямокутна пластина 5, ронній деталі для захисту внутрішньої поверхні при цьому її висота Н над дном секцій визначаєтьтруб, що включає виконану з полімерного матеріася з виразу: лу порожнисту пробку з ущільнюючими елементаk h H , ми, згідно корисної моделі, зовні пробки виконані S поглиблені секції, на дні кожної з яких U-подібно де: - модуль пружності при вигині полімеррозміщені три ущільнюючи елементи у вигляді ного матеріалу пластин (кгс/см); виступаючих чотирикутних пластин таким чином, h - глибина секції (см); що кінці U-подібних гілок утворюються пластинами S - площа прямокутної ущільнюючої пластини з гострими скосами, направленими до місця спо(см); лучення гілок, де розміщена третя прямокутна k - коефіцієнт рівний 8,3.103 16,7.103кгс. пластина, при цьому її висота Н над дном секцій Використовують пропоновану охоронну деталь визначається з виразу: таким чином. k h Охоронну деталь уручну з деяким зусиллям H , S надягають на кінець труби. При цьому ущільнюючи де: - модуль пружності при вигині полімерпластини пружно згинаються, збільшуючи загальну ного матеріалу пластин (кгс/см2); ущільнюючу пружну поверхню і щільно притискуh - глибина секції (см); ють охоронну деталь до внутрішньої поверхні труS - площа прямокутної ущільнюючої пластини би. (см2); У заводських умовах були виготовлені охоk - коефіцієнт рівний 8,3.103 16,7.103кгс. ронні деталі для захисту внутрішньої поверхні Заявлені параметри деталі одержані дослідтруб від попадання вологи і забруднень діаметром ним шляхом. 160мм. Як матеріал використовували поліетилен Відмінність деталі, що пропонується, від найнизького тиску з модулем пружності при вигині більш близького з аналогів полягає в тому, що на 2600кгс/см2. При цьому глибина секцій була рівна охоронній деталі зовні пробки є поглиблені секції, 0,7см, а площа прямокутної ущільнюючої пластини на дні кожної з яких U-подібно розміщені три ущіскладала 2,25см2. В межах коефіцієнта . 3 . льнюючі елементи у вигляді виступаючих чотири8,3 10 16,7 103кгс, що заявляється, висота прякутних пластин таким чином, що кінці U-подібних мокутної ущільнюючої пластини, складала 1,0; 1,5 гілок утворюються пластинами з гострими скосаі 2,0см, а також були виготовлені охоронні деталі з ми, направленими до місця сполучення гілок, де ущільнюючими пластинами заввишки 0,7 і 2,5см. розміщена третя прямокутна пластина, при цьому Далі охоронні деталі надягали на труби. її висота над дном секцій визначається виразом, При надяганні охоронних деталей із висотою що заявляється. ущільнюючих пластин в діапазоні від 1,0 до 2,0см Технічним результатом від використання оховони надягаються з легким зусиллям і щільно ронної деталі, що пропонується, в порівнянні з утримуються в тілі труби. найбільш близьким з аналогів, є підвищення наОхоронні деталі з висотою пластин менше дійності захисту внутрішньої поверхні труб від по1,0см (0,7см) надягаються без зусилля і при невепадання вологи і забруднень. ликій вібрації (струшуванні) випадають з труб. Це пов’язано з тим, що розташування вистуОхоронні деталі з висотою пластин більше паючих ущільнюючих пластин, що пропонуються, 2,0см (2,5см) надягаються не повністю, тобто дуже на дні поглиблених секцій вказаним чином привовелика висота пластин заважає охоронній деталі дить до можливості збільшення висоти ущільнююзайняти відповідне положення в трубі. чих пластин, а, отже, більшої величини з вигину Труби із охоронними деталями завантажували при деформації (при надяганні пробки на трубу). у вагони і транспортували по залізниці протягом 15 Останнє, відповідно, приводить до збільшення днів, далі перенавантажували і зберігали протягом загальної пружної ущільнюючої поверхні за раху2-х місяців. нок заміни лінійного контакту кілець з внутрішньою Випробуваннями було встановлено, що при поверхнею виробу у найбільш близького з аналогів виході параметра, що заявляється, за нижню межу на контакт по плоскій поверхні зігнутих пластин у - 15% запобіжних деталей випало під час трансподеталі, що пропонується, і, як наслідок, - до збільртування і при зберіганні труби були всередині шення щільності посадки охоронної деталі в трубі і уражені корозією, а в деяких знаходилася грязь. запобіганню її мимовільному випаданню при вібПри виході параметра, що заявляється, за рації і ударах під час транспортування труб. верхню межу такі охоронні деталі виготовляти неНа Фіг. зображена охоронна деталь, що продоцільно, оскільки вони не можуть бути викориспонується, для захисту внутрішньої поверхні труб тані за призначенням. від попадання вологи і забруднень. Охоронні деталі з висотою ущільнюючих пласОхоронна деталь, що пропонується, включає тин в діапазоні від 1,0 до 2,0см в процесі транспопорожнисту пробку з полімерного матеріалу 1 з ртування і перевантаження труб міцно утримуварозташованими зовні поглибленими секціями 2, лися в тілі труб. Огляд труб після їх 2-х місячного ущільнюючи елементи 3, U-подібно розміщені на зберігання перед установкою в трубопровід покадні поглиблених секцій у вигляді виступаючих чозав, що всі труби мали внутрішню поверхню чисту, тирикутних пластин таким чином, що кінці Uпрактично без корозійних пошкоджень. подібних гілок утворюються пластинами з гостриОхоронні деталі, виконані відповідно до ознак ми скосами 4, направленими до місця сполучення найбільш близького аналога, при транспортуванні 5 17967 6 труб мимоволі випали в 25% випадків від загальТаким чином, застосування пропонованої охоної кількості і внутрішня поверхня труб піддалася ронної деталі забезпечує надійний захист внутрікорозії. шньої поверхні труб. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
