Охоронна деталь для захисту зовнішньої різі труб

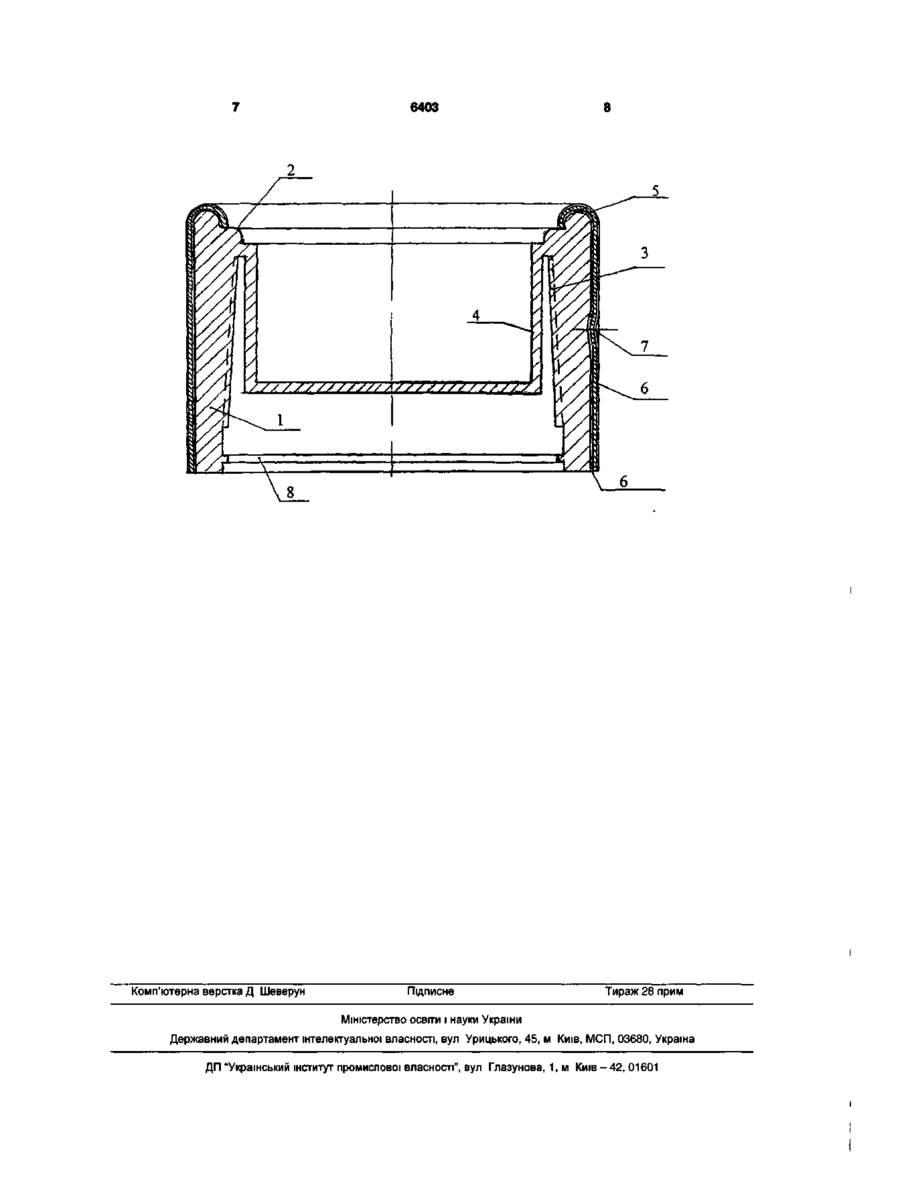

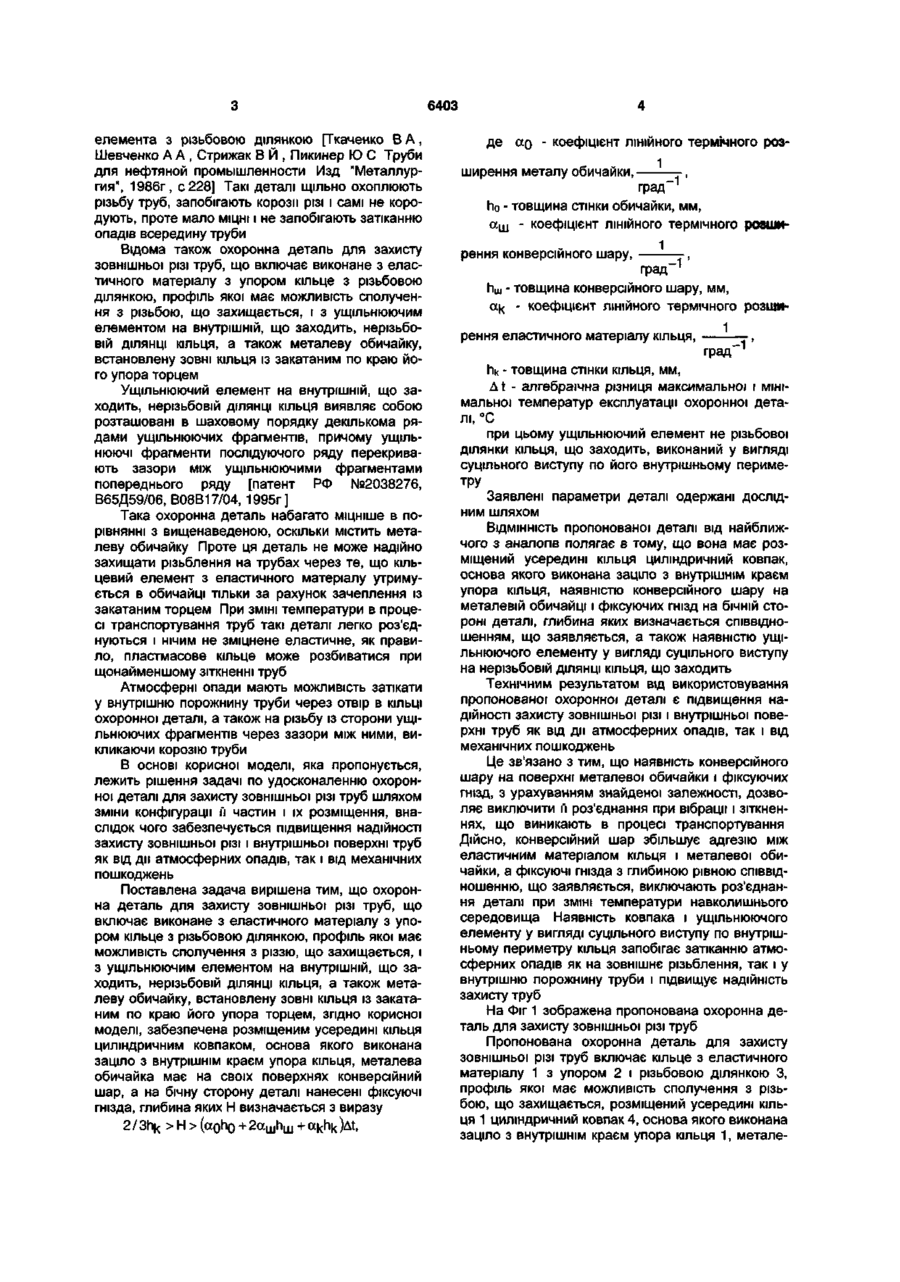

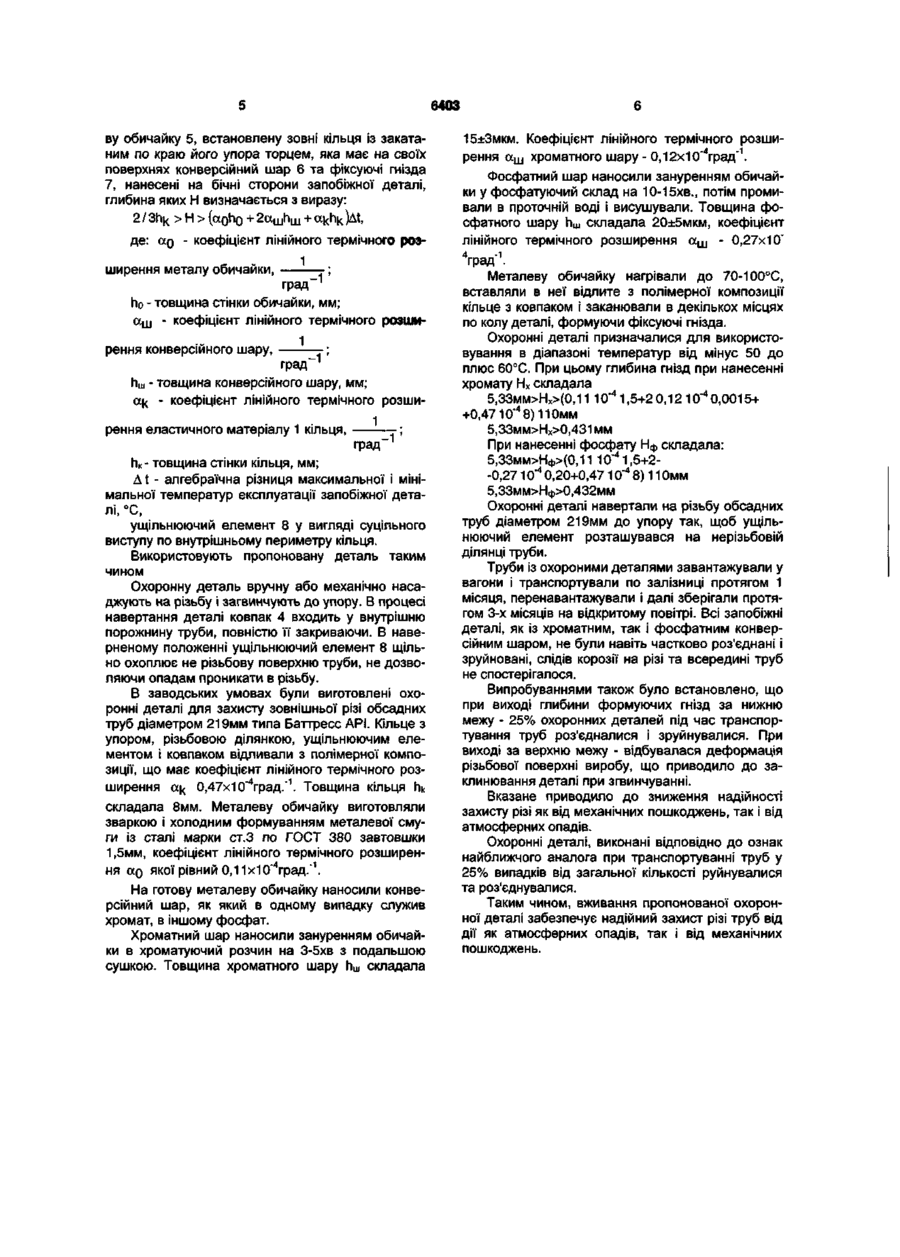

Охоронна деталь для захисту зовнішньої різі труб, що включає виконане з еластичного матеріалу з упором кільце з різьбовою ділянкою, профіль якої має можливість сполучення з різьбою, що захищається, і з ущільнюючим елементом на внутрішній, що заходить, нерізьбовій ДІЛЯНЦІ КІЛЬЦЯ, а також металеву обичайку, встановлену зовні, із закатаним по краю його упора торцем, яка відрізняється тим, що деталь має розміщений усередині кільця циліндричний ковпак, основа якого виконана як одне ціле з внутрішнім краєм упора кільця, металева обичайка має на своїх поверхнях конверсійний шар, а на бічну сторону деталі нанесені фіксуючі гнізда, глибина яких Н визначається з виразу > Н > (ос0П0 + 2 а ш п ш + akhk)At, де ао - коефіцієнт ЛІНІЙНОГО термічного розширення металу обичайки, , град ho - товщина стінки обичайки, мм, а 3 - коефіцієнт ЛІНІЙНОГО термічного розширення 1 конверсійного шару, , град п ш - товщина конверсійного шару, мм, сск - коефіцієнт ЛІНІЙНОГО термічного розширення 1 еластичного матеріалу кільця, град hk - товщина стінки кільця, мм, At - алгебраїчна різниця максимальної і мінімальних температур експлуатації охоронної деталі, °С, при цьому ущільнюючий елемент нерізьбової ділянки кільця, що заходить, виконаний у вигляді суцільного виступу по його внутрішньому периметру со о (О Корисна модель відноситься до жорстких елементів для захисту окремих виробів і може бути використана для захисту зовнішньої різі труб нафтового сортаменту від механічних пошкоджень і корозійного руйнування в процес/ їх транспортування і зберігання Відомо, ЩО В процесі навантажувальнорозвантажувальних робіт і транспортування труби можуть співударятися, що приводить до зім яття та руйнування різі А при зберіганні атмосферні опа ди викликають корозійне руйнування різі і тіла труби, тобто появі продуктів корозії як на різі, так і на внутрішній поверхні труби Це приводить надалі до засмічення продуктами корозії устаткування для здобич/ нафти / виходу його з ладу, а також до зниження МІЦНОСТІ і надійності при експлуатації самих труб Відома охоронна деталь для захисту зовнішньої різі труб, виготовлена з еластичного матеріалу (пластмаси, гуми) у вигляді кільцеобразного О) 6403 елемента з різьбовою ділянкою [Ткаченко В А , Шевченко А А , Стрижак В Й , Пикинер Ю С Труби для нефтяной промышленности Изд "Металлургия", 1986г, с 228] Такі деталі щільно охоплюють різьбу труб, запобігають корозії різі і самі не кородують, проте мало МІЦНІ і не запобігають затіканню опадів всередину труби Відома також охоронна деталь для захисту зовнішньої різі труб, що включає виконане з еластичного матеріалу з упором кільце з різьбовою ділянкою, профіль якої має можливість сполучення з різьбою, що захищається, і з ущільнюючим елементом на внутрішній, що заходить, нерізьбовій ДІЛЯНЦІ кільця, а також металеву обичайку, встановлену зовні кільця із закатаним по краю його упора торцем Ущільнюючий елемент на внутрішній, що заходить, нерізьбовій ДІЛЯНЦІ кільця виявляє собою розташовані в шаховому порядку декількома рядами ущільнюючих фрагментів, причому ущільнюючі фрагменти послідуючого ряду перекривають зазори між ущільнюючими фрагментами попереднього ряду [патент РФ №2038276, В65Д59/06, В08В17/04, 1995г] Така охоронна деталь набагато міцніше в порівнянні з вищенаведеною, оскільки містить металеву обичайку Проте ця деталь не може надійно захищати різьблення на трубах через те, що кільцевий елемент з еластичного матеріалу утримується в обичайці тільки за рахунок зачеплення із закатаним торцем При ЗМІНІ температури в процесі транспортування труб такі деталі легко роз'єднуються і нічим не зміцнене еластичне, як правило, пластмасове кільце може розбиватися при щонайменшому зіткненні труб Атмосферні опади мають можливість затікати у внутрішню порожнину труби через отвір в КІЛЬЦІ охоронної деталі, а також на різьбу із сторони ущільнюючих фрагментів через зазори між ними, викликаючи корозію труби В основі корисної моделі, яка пропонується, лежить рішення задачі по удосконаленню охоронної деталі для захисту зовнішньої різі труб шляхом зміни конфігурації м частин і їх розміщення, внаслідок чого забезпечується підвищення надійності захисту зовнішньої різі і внутрішньої поверхні труб як від ди атмосферних опадів, так і від механічних пошкоджень Поставлена задача вирішена тим, що охоронна деталь для захисту зовнішньої різі труб, що включає виконане з еластичного матеріалу з упором кільце з різьбовою ділянкою, профіль якої має можливість сполучення з різзю, що захищається, і з ущільнюючим елементом на внутрішній, що заходить, нерізьбовій ДІЛЯНЦІ кільця, а також металеву обичайку, встановлену зовні кільця із закатаним по краю його упора торцем, згідно корисної моделі, забезпечена розміщеним усередині кільця циліндричним ковпаком, основа якого виконана заціло з внутрішнім краєм упора кільця, металева обичайка має на своїх поверхнях конверсійний шар, а на бічну сторону деталі нанесені фіксуючі гнізда, глибина яких Н визначається з виразу 2 / 3h k > Н > ( a o h o + 2 а ш п ш + ajНф>0,432мм Охоронні деталі навертали на різьбу обсадних труб діаметром 219мм до упору так, щоб ущільнюючий елемент розташувався на нерізьбовій ділянці труби. Труби із охороними деталями завантажували у вагони і транспортували по залізниці протягом 1 місяця, перенавантажували і далі зберігали протягом 3-х місяців на відкритому повітрі. Всі запобіжні деталі, як із хроматним, так і фосфатним конверсійним шаром, не були навіть частково роз'єднані і зруйновані, слідів корозії на різі та всередині труб не спостерігалося. Випробуваннями також було встановлено, що при виході глибини формуючих гнізд за нижню межу - 25% охоронних деталей під час транспортування труб роз'єдналися і зруйнувалися. При виході за верхню межу - відбувалася деформація різьбової поверхні виробу, що приводило до заклинювання деталі при згвинчуванні. Вказане приводило до зниження надійності захисту різі як від механічних пошкоджень, так і від атмосферних опадів. Охоронні деталі, виконані відповідно до ознак найближчого аналога при транспортуванні труб у 25% випадків від загальної кількості руйнувалися та роз'єднувалися. Таким чином, вживання пропонованої охоронної деталі забезпечує надійний захист різі труб від дії як атмосферних опадів, так і від механічних пошкоджень. 6403 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
