Спосіб розспорядження та утилізації боєприпасів, споряджених вибуховими речовинами типу аматолів

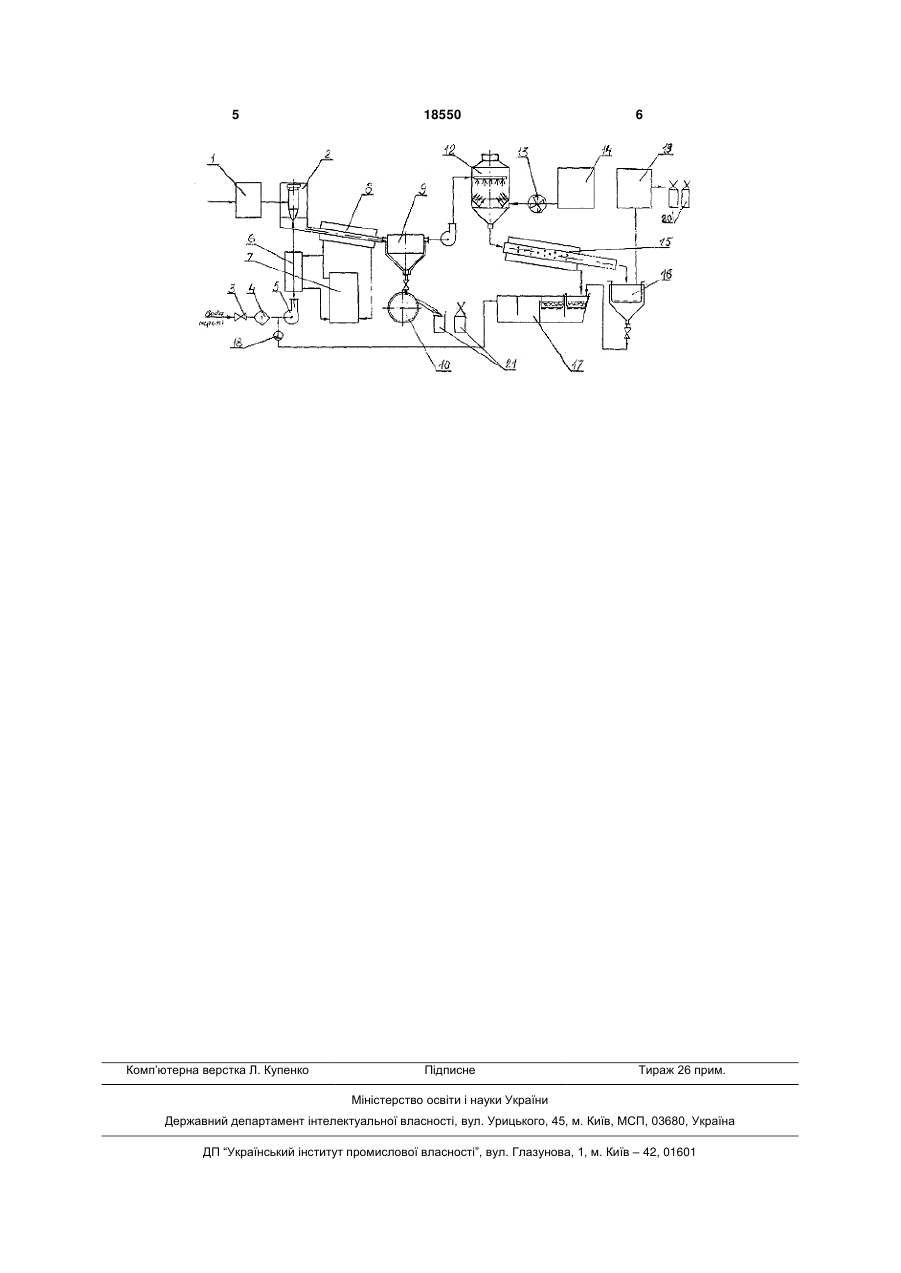

1. Спосіб розспорядження та утилізації боєприпасів, споряджених вибуховими речовинами типу аматолів, шляхом подачі під тиском теплоносія, нагрітого до заданої температури, на поверхню вибухової речовини, вимивання її з корпусу в збірник-роздільник з наступною переробкою вилученої речовини, який відрізняється тим, що вилучену вибухову речовину в збірнику-роздільнику розділюють на розплав тротилу і розчин амонійної селітри, після чого розплав тротилу через дросельований отвір посилають до гранулятора, а розчин амонійної селітри насосом подають на форсунки кристалізатора, де розпилюють та охолоджу U 1 3 18550 4 ненти та переробити компоненти в готовий проверхній частині якої розміщено ряд форсунок для дукт для повторного використання в промисловосрозпилу розчину, а в нижній частині розміщено ті. жалюзі для подачі охолодженого повітря, виконані Поставлену задачу вирішують тим, що у споз можливістю регулювання їх кута (на схемі не собі розспорядження та утилізації боєприпасів, показано). споряджених вибуховими речовинами типу аматоЗ кристалізатором 12 амонійної селітри сполурів, шляхом подачі під тиском теплоносія, нагріточено через вентилятор 13 холодильну камеру 14. го до заданої температури, на поверхню вибухової Кристалізатор 12 також сполучено із сепаратором речовини, вимивання її з корпусу в збірник15 відокремлення селітри від рідкого теплоносія, роздільник з наступною переробкою вилученої який сполучено з фільтром-відстійником 16 та речовини, згідно з корисною моделлю, вилучену пристроєм 17 очищення рідкого теплоносія, який вибухову речовину в збірнику-роздільнику роздічерез зворотний клапан 18 сполучено з насосом 5 люють на розплав тротилу і розчин амонійної селівисокого тиску. три, після чого розплав тротилу через дросельоФільтр-відстійник 16 сполучено з пристроєм 17 ваний отвір посилають до гранулятора, а розчин очистки рідкого теплоносія. амонійної селітри насосом подають на форсунки Спосіб здійснюють наступним чином. кристалізатора, де розпилюють та охолоджують Боєприпаси, споряджені вибуховими речовипротитоком повітря, охолодженого до заданих нами типу аматорів, подають до пристрою 1 подачі температур, при яких амонійна селітра кристалізубоєприпасів, звідки вони поступають до пристрою ється і випадає разом з теплоносієм в сепаратор, з 2 гідродинамічного вимивання. Вода з водопровоякого рідкий теплоносій витікає у пристрій очистки ду після відкриття вентиля 3 через фільтр 4 насорідкого теплоносія, а кристалізовану амонійну сесом 5 високого тиску (0,01-20МПа), через підігрівач літру подають через фільтр-відстійник до сушиль6 води, де її нагрівають до температури, що не ного пристрою, отримуючи продукт, готовий до перевищує температуру пароутворення, подають у повторного використання. сопла насадок пристрою 2 гідродинамічного вимиЯк теплоносій використовують воду. вання. Під дією струменів гарячої води і тиску виТемпература теплоносія не перевищує темпебухові речовини (тротил і амонійна селітра) вимиратуру пароутворення. ваються з корпусу боєприпасів, при цьому тротил Тиск насоса високого тиску становить 0,01плавиться; а амонійна селітра розчиняється у воді 20Мпа. і витікає в плавильний пристрій 8, який обігріваТемпературу кристалізації амонійної селітри ється парогенератором 7. У плавильному прирегулюють потоком повітря, охолодженого холострою 8 частки тротилу, які не розплавились у дильною камерою і вентилятором.. пристрою 2 гідродинамічного вимивання, розплавЗапропонований спосіб дозволяє повністю виляються і розплав разом із розчином амонійної лучити вибухові речовини типу аматолів з різних селітри стікає у збірник-роздільник 9 розплаву від типів боєприпасів через вузький отвір боєприпасу розчину. У збірнику-роздільнику 9 розплав тротилу з одночасним розділенням вибухової речовини на осідає на дно і стікає у гранулятор 10, де переробкомпоненти - тротил і амонійну селітру і переробиляється в кінцевий продукт - гранули тротилу. З ти вилучені компоненти в продукт, готовий для гранулятора 10 готова продукція поступає на упаповторного використання в промисловості. ковку 20. Корисна модель пояснюється схемою, де зоРозчин амонійної селітри із збірникабражено установку розспорядження боєприпасів, роздільника 9 насосом 11 подачі амонійної селітри споряджених вибуховими речовинами типу аматоподають до кристалізатора 12 амонійної селітри. лів. Гарячий розчин розпилюється форсунками і, зуУстановка містить пристрій 1 подачі боєприпастрічаючись з потоком повітря, охолодженого хосів, сполучений з пристроєм 2 гідродинамічного лодильною машиною 14 і вентилятором 13 до тевимивання, що має порожнисту штангу з рухомою мператури кристалізації амонійної селітри, насадкою (не показано), сполученим з пристроєм кристалізуючи її. Амонійна селітра з розчину виподачі рідкого теплоносія, яким є вода. кристалізується за рахунок подачі протитоку повітПристрій подачі рідкого теплоносія містить поря, охолодженого до заданих температур. Суміш із слідовно з'єднані вентиль 3, фільтр 4, насос 5 викристалів амонійної селітри і води стікає у сепарасокого тиску та підігрівач 6 рідкого теплоносія. тор 15, де амонійна селітра відокремлюється від Парогенератор 7 зворотно з'єднано з підігріваводи, попадає до фільтра-відстійника 16, а потім чем 6 рідкого теплоносія та плавильним пристродо пристрою 19 сушки, а вода через пристрій 17 єм 8, з'єднаним з пристроєм 2 гідродинамічного очистки оборотної води і зворотній клапан 18 посвимивання та збірником-роздільником 9, у нижній тупає на повторне використання в технологічному частині якого є пристрій для дроселювання розппроцесі. лаву, який з'єднано з гранулятором 10 та через З пристрою 19 сушки амонійна селітра, що гонасос 11 подачі розчину амонієвої селітри з кристова для повторного використання, поступає на талізатором 12 амонійної селітри. Кристалізатор упаковку 21. 12 амонійної селітри виконано у вигляді колони, у 5 Комп’ютерна верстка Л. Купенко 18550 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
