Установка для розспорядження та утилізації боєприпасів, споряджених вибуховими речовинами типу аматолів і сумішами тротилу з динітронафталіном

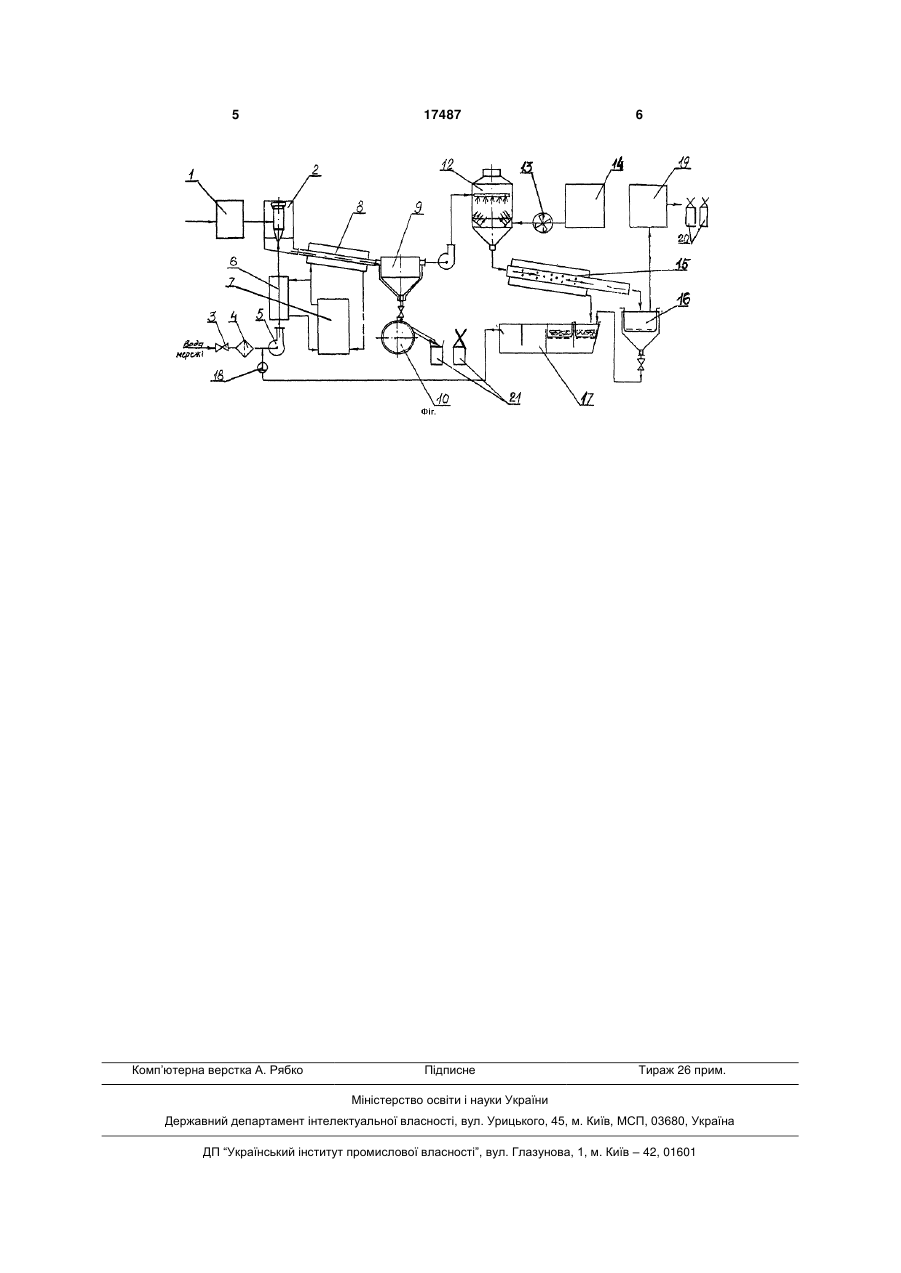

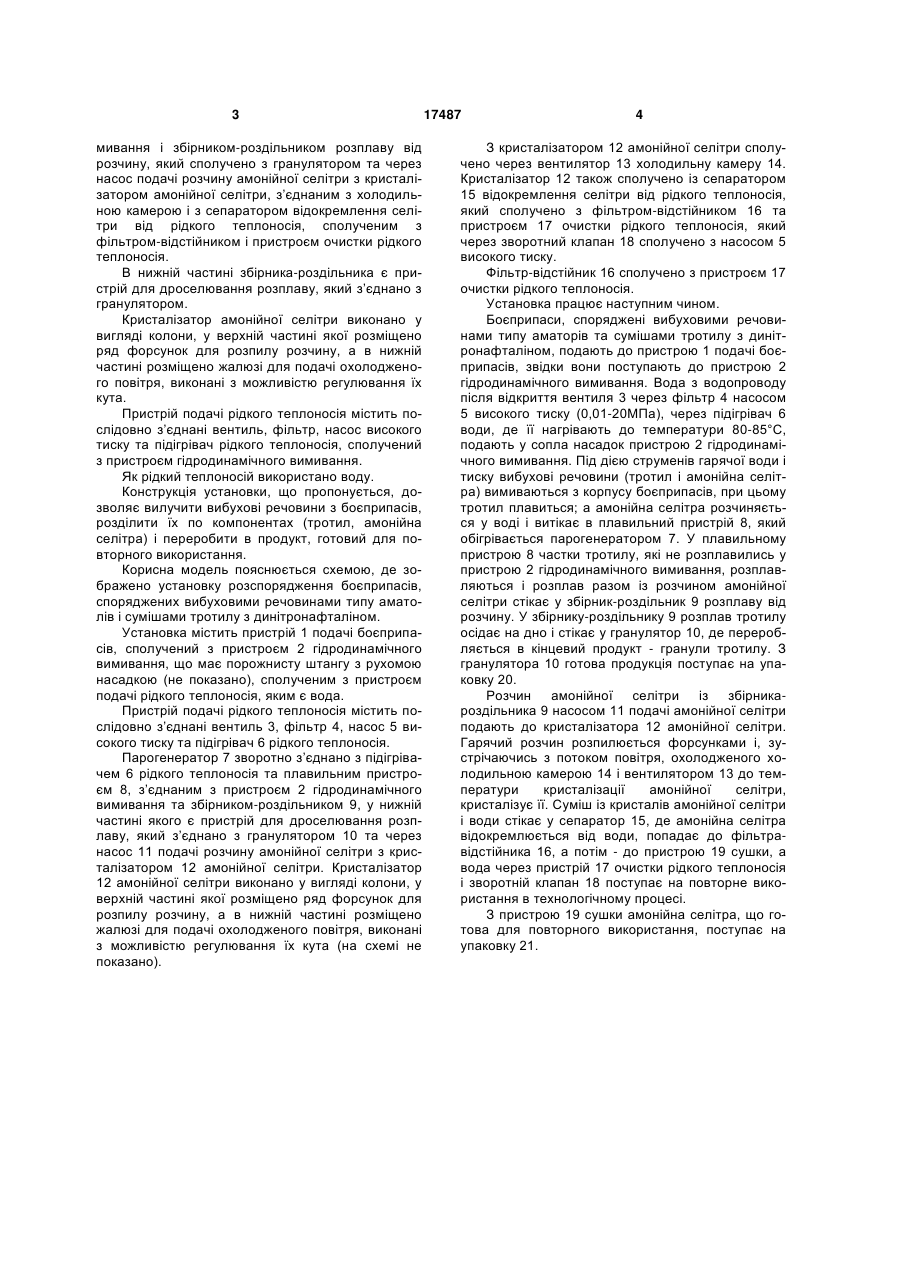

1. Установка для розспорядження та утилізації боєприпасів, споряджених вибуховоми речовинами типу аматолів і сумішами тротилу з динітронафталіном, яка містить пристрій подачі боєприпасів, пристрій гідродинамічного вимивання, що має порожнисту штангу з рухомою насадкою, пристрій подачі рідкого теплоносія, збірник-роздільник розплаву від розчину, фільтр-відстійник, яка відрізняється тим, що додатково містить плавильний пристрій, розміщений між пристроєм гідродинамічного вимивання і збірником-роздільником розплаву від розчину, який сполучено з гранулятором та через насос подачі розчину амонійної селітри з кристалізатором амонійної селітри, з’єднаним з холодильною камерою та із сепаратором відокре U 2 (19) 1 3 мивання і збірником-роздільником розплаву від розчину, який сполучено з гранулятором та через насос подачі розчину амонійної селітри з кристалізатором амонійної селітри, з’єднаним з холодильною камерою і з сепаратором відокремлення селітри від рідкого теплоносія, сполученим з фільтром-відстійником і пристроєм очистки рідкого теплоносія. В нижній частині збірника-роздільника є пристрій для дроселювання розплаву, який з’єднано з гранулятором. Кристалізатор амонійної селітри виконано у вигляді колони, у верхній частині якої розміщено ряд форсунок для розпилу розчину, а в нижній частині розміщено жалюзі для подачі охолодженого повітря, виконані з можливістю регулювання їх кута. Пристрій подачі рідкого теплоносія містить послідовно з’єднані вентиль, фільтр, насос високого тиску та підігрівач рідкого теплоносія, сполучений з пристроєм гідродинамічного вимивання. Як рідкий теплоносій використано воду. Конструкція установки, що пропонується, дозволяє вилучити вибухові речовини з боєприпасів, розділити їх по компонентах (тротил, амонійна селітра) і переробити в продукт, готовий для повторного використання. Корисна модель пояснюється схемою, де зображено установку розспорядження боєприпасів, споряджених вибуховими речовинами типу аматолів і сумішами тротилу з динітронафталіном. Установка містить пристрій 1 подачі боєприпасів, сполучений з пристроєм 2 гідродинамічного вимивання, що має порожнисту штангу з рухомою насадкою (не показано), сполученим з пристроєм подачі рідкого теплоносія, яким є вода. Пристрій подачі рідкого теплоносія містить послідовно з’єднані вентиль 3, фільтр 4, насос 5 високого тиску та підігрівач 6 рідкого теплоносія. Парогенератор 7 зворотно з’єднано з підігрівачем 6 рідкого теплоносія та плавильним пристроєм 8, з’єднаним з пристроєм 2 гідродинамічного вимивання та збірником-роздільником 9, у нижній частині якого є пристрій для дроселювання розплаву, який з’єднано з гранулятором 10 та через насос 11 подачі розчину амонійної селітри з кристалізатором 12 амонійної селітри. Кристалізатор 12 амонійної селітри виконано у вигляді колони, у верхній частині якої розміщено ряд форсунок для розпилу розчину, а в нижній частині розміщено жалюзі для подачі охолодженого повітря, виконані з можливістю регулювання їх кута (на схемі не показано). 17487 4 З кристалізатором 12 амонійної селітри сполучено через вентилятор 13 холодильну камеру 14. Кристалізатор 12 також сполучено із сепаратором 15 відокремлення селітри від рідкого теплоносія, який сполучено з фільтром-відстійником 16 та пристроєм 17 очистки рідкого теплоносія, який через зворотний клапан 18 сполучено з насосом 5 високого тиску. Фільтр-відстійник 16 сполучено з пристроєм 17 очистки рідкого теплоносія. Установка працює наступним чином. Боєприпаси, споряджені вибуховими речовинами типу аматорів та сумішами тротилу з динітронафталіном, подають до пристрою 1 подачі боєприпасів, звідки вони поступають до пристрою 2 гідродинамічного вимивання. Вода з водопроводу після відкриття вентиля 3 через фільтр 4 насосом 5 високого тиску (0,01-20МПа), через підігрівач 6 води, де її нагрівають до температури 80-85°С, подають у сопла насадок пристрою 2 гідродинамічного вимивання. Під дією струменів гарячої води і тиску вибухові речовини (тротил і амонійна селітра) вимиваються з корпусу боєприпасів, при цьому тротил плавиться; а амонійна селітра розчиняється у воді і витікає в плавильний пристрій 8, який обігрівається парогенератором 7. У плавильному пристрою 8 частки тротилу, які не розплавились у пристрою 2 гідродинамічного вимивання, розплавляються і розплав разом із розчином амонійної селітри стікає у збірник-роздільник 9 розплаву від розчину. У збірнику-роздільнику 9 розплав тротилу осідає на дно і стікає у гранулятор 10, де переробляється в кінцевий продукт - гранули тротилу. З гранулятора 10 готова продукція поступає на упаковку 20. Розчин амонійної селітри із збірникароздільника 9 насосом 11 подачі амонійної селітри подають до кристалізатора 12 амонійної селітри. Гарячий розчин розпилюється форсунками і, зустрічаючись з потоком повітря, охолодженого холодильною камерою 14 і вентилятором 13 до температури кристалізації амонійної селітри, кристалізує її. Суміш із кристалів амонійної селітри і води стікає у сепаратор 15, де амонійна селітра відокремлюється від води, попадає до фільтравідстійника 16, а потім - до пристрою 19 сушки, а вода через пристрій 17 очистки рідкого теплоносія і зворотній клапан 18 поступає на повторне використання в технологічному процесі. З пристрою 19 сушки амонійна селітра, що готова для повторного використання, поступає на упаковку 21. 5 Комп’ютерна верстка А. Рябко 17487 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
