Вибухозахищена трансформаторна підстанція

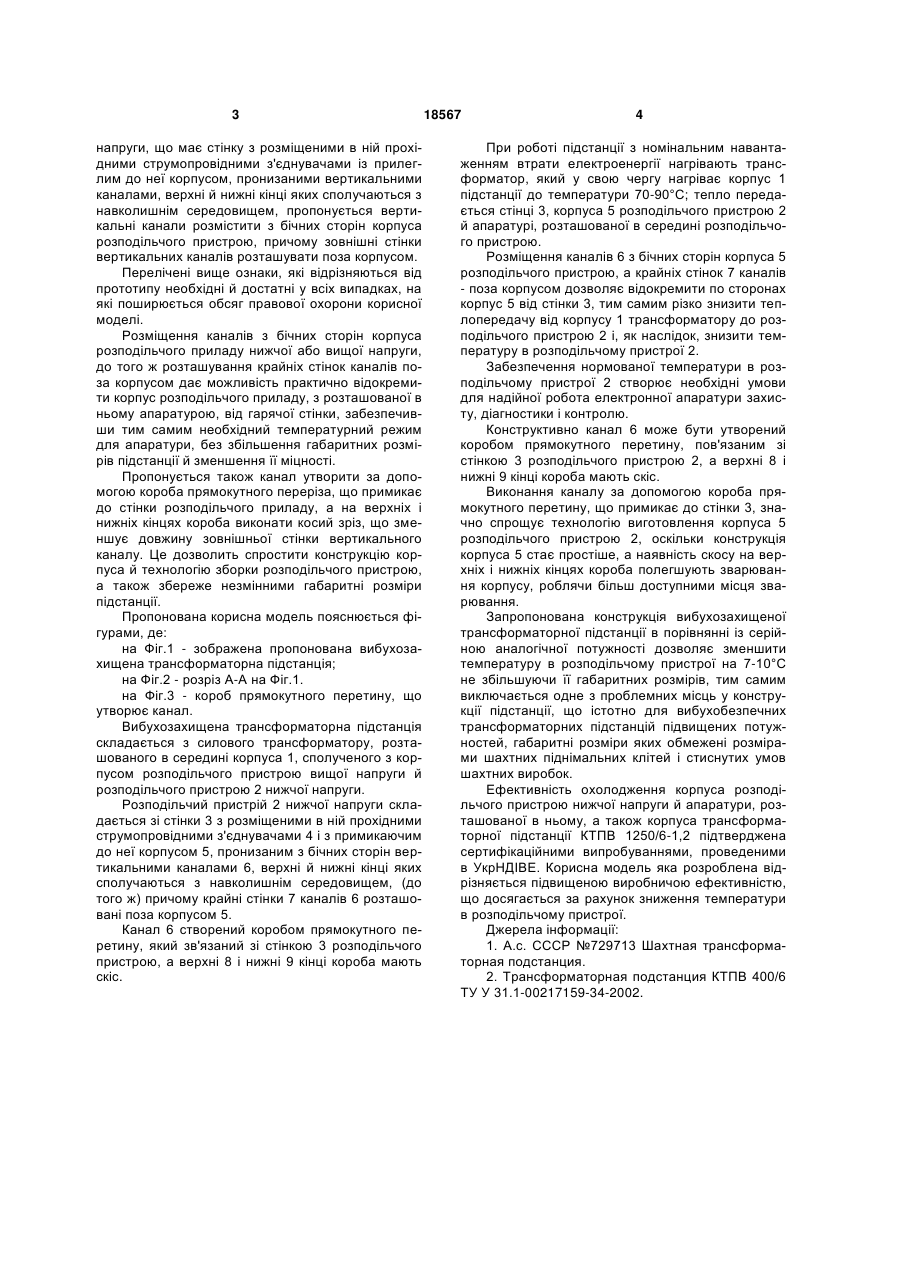

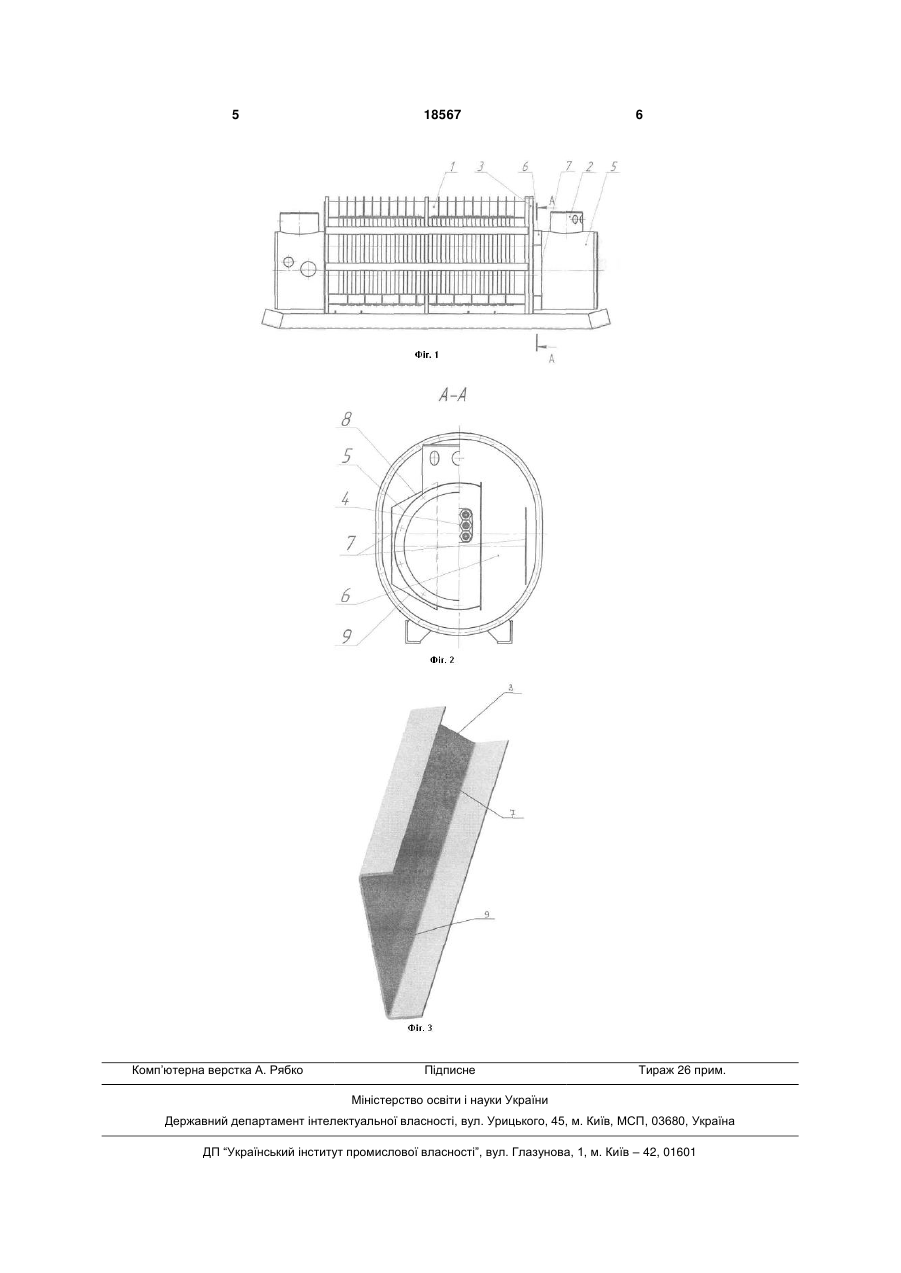

1. Вибухозахищена трансформаторна підстанція, що містить силовий трансформатор, встано 3 напруги, що має стінку з розміщеними в ній прохідними струмопровідними з'єднувачами із прилеглим до неї корпусом, пронизаними вертикальними каналами, верхні й нижні кінці яких сполучаються з навколишнім середовищем, пропонується вертикальні канали розмістити з бічних сторін корпуса розподільчого пристрою, причому зовнішні стінки вертикальних каналів розташувати поза корпусом. Перелічені вище ознаки, які відрізняються від прототипу необхідні й достатні у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Розміщення каналів з бічних сторін корпуса розподільчого приладу нижчої або вищої напруги, до того ж розташування крайніх стінок каналів поза корпусом дає можливість практично відокремити корпус розподільчого приладу, з розташованої в ньому апаратурою, від гарячої стінки, забезпечивши тим самим необхідний температурний режим для апаратури, без збільшення габаритних розмірів підстанції й зменшення її міцності. Пропонується також канал утворити за допомогою короба прямокутного переріза, що примикає до стінки розподільчого приладу, а на верхніх і нижніх кінцях короба виконати косий зріз, що зменшує довжину зовнішньої стінки вертикального каналу. Це дозволить спростити конструкцію корпуса й технологію зборки розподільчого пристрою, а також збереже незмінними габаритні розміри підстанції. Пропонована корисна модель пояснюється фігурами, де: на Фіг.1 - зображена пропонована вибухозахищена трансформаторна підстанція; на Фіг.2 - розріз А-А на Фіг.1. на Фіг.3 - короб прямокутного перетину, що утворює канал. Вибухозахищена трансформаторна підстанція складається з силового трансформатору, розташованого в середині корпуса 1, сполученого з корпусом розподільчого пристрою вищої напруги й розподільчого пристрою 2 нижчої напруги. Розподільчий пристрій 2 нижчої напруги складається зі стінки 3 з розміщеними в ній прохідними струмопровідними з'єднувачами 4 і з примикаючим до неї корпусом 5, пронизаним з бічних сторін вертикальними каналами 6, верхні й нижні кінці яких сполучаються з навколишнім середовищем, (до того ж) причому крайні стінки 7 каналів 6 розташовані поза корпусом 5. Канал 6 створений коробом прямокутного перетину, який зв'язаний зі стінкою 3 розподільчого пристрою, а верхні 8 і нижні 9 кінці короба мають скіс. 18567 4 При роботі підстанції з номінальним навантаженням втрати електроенергії нагрівають трансформатор, який у свою чергу нагріває корпус 1 підстанції до температури 70-90°С; тепло передається стінці 3, корпуса 5 розподільчого пристрою 2 й апаратурі, розташованої в середині розподільчого пристрою. Розміщення каналів 6 з бічних сторін корпуса 5 розподільчого пристрою, а крайніх стінок 7 каналів - поза корпусом дозволяє відокремити по сторонах корпус 5 від стінки 3, тим самим різко знизити теплопередачу від корпусу 1 трансформатору до розподільчого пристрою 2 і, як наслідок, знизити температуру в розподільчому пристрої 2. Забезпечення нормованої температури в розподільчому пристрої 2 створює необхідні умови для надійної робота електронної апаратури захисту, діагностики і контролю. Конструктивно канал 6 може бути утворений коробом прямокутного перетину, пов'язаним зі стінкою 3 розподільчого пристрою 2, а верхні 8 і нижні 9 кінці короба мають скіс. Виконання каналу за допомогою короба прямокутного перетину, що примикає до стінки 3, значно спрощує технологію виготовлення корпуса 5 розподільчого пристрою 2, оскільки конструкція корпуса 5 стає простіше, а наявність скосу на верхніх і нижніх кінцях короба полегшують зварювання корпусу, роблячи більш доступними місця зварювання. Запропонована конструкція вибухозахищеної трансформаторної підстанції в порівнянні із серійною аналогічної потужності дозволяє зменшити температуру в розподільчому пристрої на 7-10°С не збільшуючи її габаритних розмірів, тим самим виключається одне з проблемних місць у конструкції підстанції, що істотно для вибухобезпечних трансформаторних підстанцій підвищених потужностей, габаритні розміри яких обмежені розмірами шахтних піднімальних клітей і стиснутих умов шахтних виробок. Ефективність охолодження корпуса розподільчого пристрою нижчої напруги й апаратури, розташованої в ньому, а також корпуса трансформаторної підстанції КТПВ 1250/6-1,2 підтверджена сертифікаційними випробуваннями, проведеними в УкрНДІВЕ. Корисна модель яка розроблена відрізняється підвищеною виробничою ефективністю, що досягається за рахунок зниження температури в розподільчому пристрої. Джерела інформації: 1. А.с. СССР №729713 Шахтная трансформаторная подстанция. 2. Трансформаторная подстанция КТПВ 400/6 ТУ У 31.1-00217159-34-2002. 5 Комп’ютерна верстка А. Рябко 18567 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
