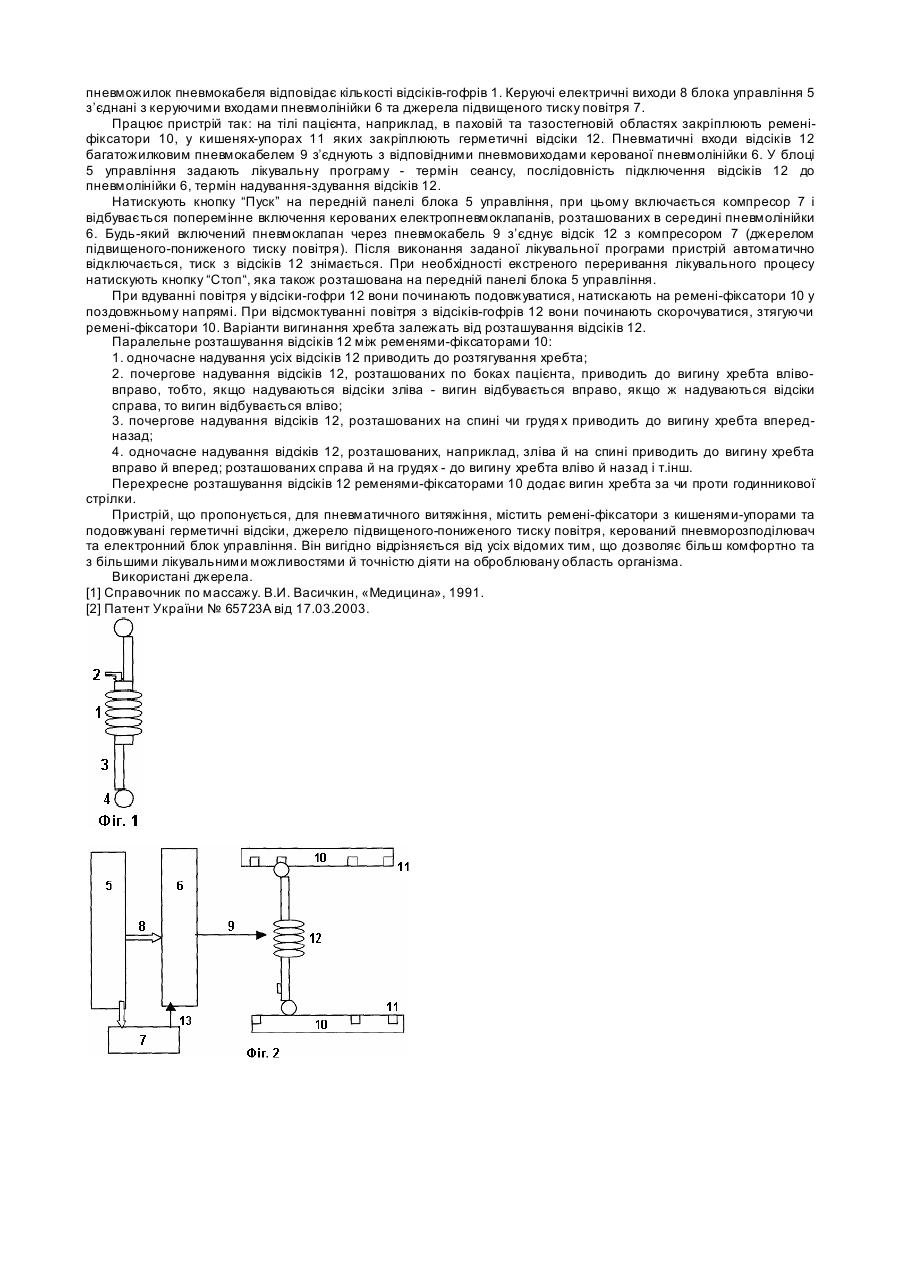

Пневмовідсік для пристрою витяжки

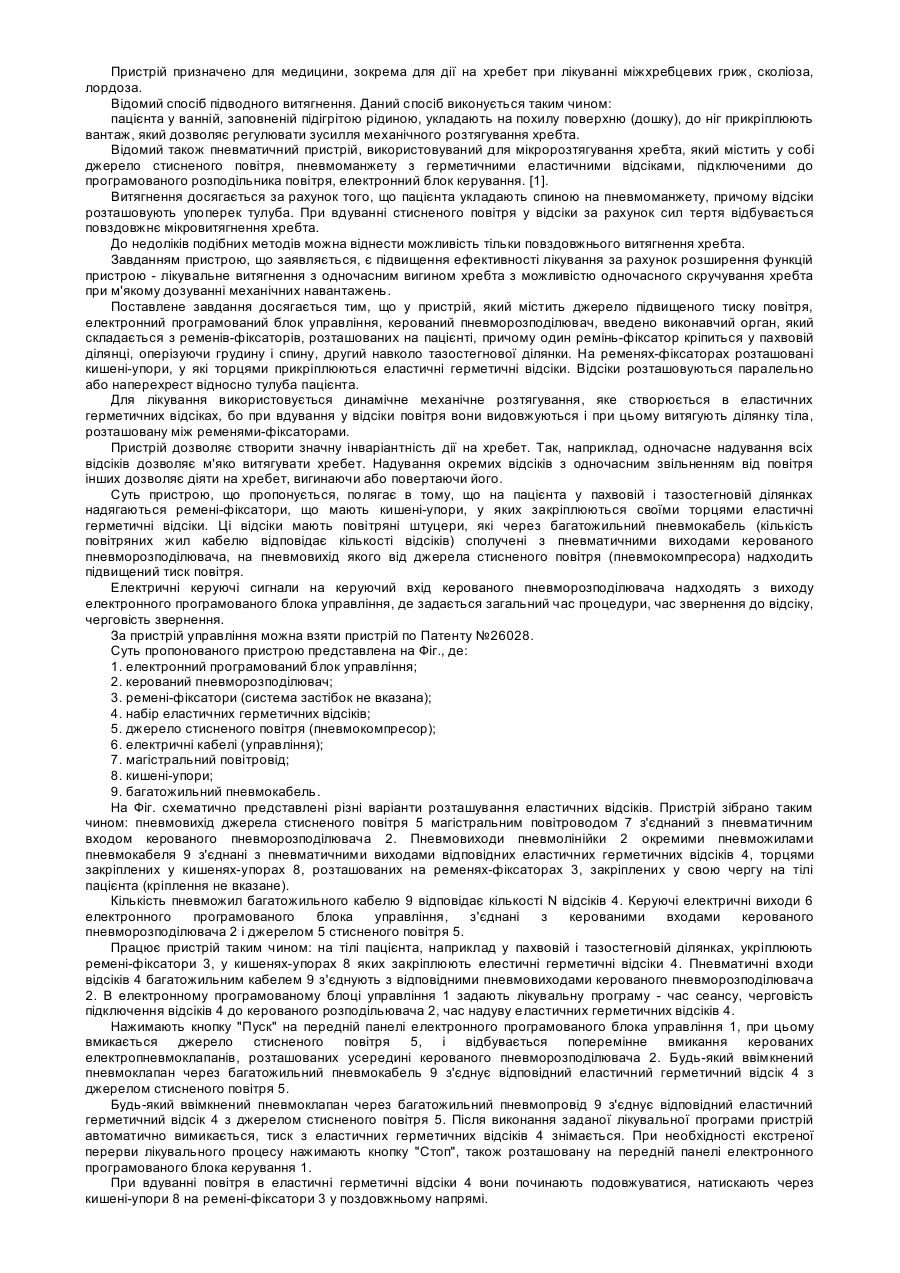

Пристрій призначено для медицини, зокрема для дії на хребет при лікуванні міжхребцевих гриж, сколіозу, лордозу. Може бути використаний для лікування контрактур верхніх та нижніх кінцівок, які виникли внаслідок інсульту. Відомий спосіб підводного витяжіння, який виконується таким чином: пацієнта у ванні, заповненій під огрітою рідиною, укладають на похилу поверхню (дошку) і до ніг прикріплюють грузики, які дозволяють регулювати зусилля механічного розтягування хребта. Відомий також пневматичний пристрій, використовуваний для мікрозтягування хребта, який містить джерело стисненого повітря, пневмоманжету з герметичними еластичними відсіками, підключеними до програмованого розподілювача повітря, електронний блок управління [1]. Витяжіння досягається за рахунок того, що пацієнта укладають спиною на пневмоманжету, причому відсіки розташовують упоперек тулуба. При вдуванні стисненого повітря у відсіки за рахунок сил тертя відбувається поздовжнє мікророзтягування хребта. До недоліків подібних методів можно віднести можливість тільки поздовжнього витяжіння хребта. Разом з тим еластичні пневмовідсіки, які надуваються, впливають на рідину та м'язову системи організму. При введенні повітря у ці пневмовідсіки вони значно розширюються упоперек повздовжньої осі і незначно - уздовж. Використання вакууму в них взагалі неможливе. Ці характеристики обмежують застосування еластичних пневмовідсіків у пристроях витяжіння. Відомий апарат Єлізарова, призначений для дії на кісткову систему, але його застосування потребує хірургічного втручання в організм: розтину шкірного та м'язового покриву кістки, сверління отвірків для встановлення системи шпичок з регульованими пружинними розтяжками. Цей метод може застосовуватися виключно для кінцівок. Завданням пристрою, що заявляється, є: підвищення ефективності лікування за рахунок розширення функцій пристрою - лікувальні вигини хребта з можливістю одночасного зкручення його, а також м’яке дозування механічних навантажень; використання поздовжніх динамічних механічних навантажень на уражені кінцівки. Поставлене завдання досягається тим, що у пристрій, який містить джерело підвищеного та пониженого тиску повітря, електронний програмований блок управління, програмнокерований пневморозподілювач, введено допоміжний орган, що складається із ременів-фіксаторів, які розташовують на пацієнті. Причому один з ременівфіксаторів кріпиться у паховій області, оперезуючи груди та спину, др угий кріпиться навколо тазостегнової області. На ременях-фіксаторах розташовані кишені-упори, у які торцями закріплюються герметичні відсіки, які надувають. Відсіки виконані у вигляді гофра з введеним пневмоштуцером. Вони герметично закриті торцями, до яких прикріплені регульовані штовхателі, що закінчуються шарнірними упорами, фіксовано вставленими у кишені ременя-фіксатора. Відсіки розташовуються паралельно або навперехрест відносно тулуба пацієнта. Для лікування використовується динамічне механічне розтяжіння, яке створюється у герметичних відсіках, бо при вдуванні у відсіки повітря вони подовжуються і при цьому розтягують область тіла, розташовану між ременями-фіксаторами. При створенні у відсіку від’ємного тиску, вони стискуються і скорочують область тіла, розташовану між ременями-фіксаторами. Пристрій дозволяє створювати значну інваріантність дії на хребет і кінцівки. Так, наприклад, одночасне надування всіх відсіків дозволяє м'яко витягувати хребет. Надування окремих відсіків з одночасним вивільненням інших дозволяє діяти на хребет з вигином, або поворотом останнього. Сутність запропонованого пристрою заключається у тому, що на пацієнта у пахвовій та тазостегновій областях надягають ремені-фіксатори, які мають кишені-упори, де кріпляться своїми торцями герметичні відсіки, які подовжуються. Ці відсіки мають повітряні штуцери, які через багатожилковий кабель (кількість повітряних жилок кабеля відповідає кількості відсіків) сполучені з пневматичними виходами керованого пневморозподілювача, на пневмовихід якого від пневмокомпресора поступає підвищений або понижений тиск повітря. Електричні керуючі сигнали на управляючий вхід пневморозподілювача потупають з вихода спеціального програмованого пристрою, де задається загальний термін процедури, термін звернення до відсіка, послідовність звернення. Пристроєм управління може бути пристрій за Патентом України № 65723А. Сутність пристрою, що пропонується, представлена на Фіг.1 де: 1. герметичний відсік-гофр; 2. пневмоштуцер; 3. регульований за довжиною штовхач; 4. шарнірний упор. Прилад для використання пневмовідсіка витяжіння представлений на Фіг.2, де: 5. електронний програмований блок управління; 6. керований пневморозподілювач; 7. джерело стисненого-розрідженного повітря (пневмокомпресор); 8. електричні кабелі (управління); 9. повітряні жилки пневмокабеля; 10. ремені-фіксатори (система застібок не вказана); 11. кишені-упори; 12. подовжуваний відсік-гофр (згідно Фіг.1, 1-4); 13. пневматичне сполучення пневмокомпресора та пневмолінійки. Пристрій зібрано так: подовжуваний відсік-гофр 1 з торців герметично закритий штовхачами 3, які мають з протилежної сторони шарнірні упори 4. Паралельно з одним із штовхачів у порожнину відсіка-гофра 1 введений пневмоштуцер 2, з’єднаний пневмопроводом 9 з пневматичним виходом керованого пневморозподілювача 6. Пневмовиходи компресора 7 пневмопроводом 13 з’єднані з пневматичними входами пневмолінійки 6. Пневмовиходи пневмолінійки 6 окремими пневможилками пневмокабеля 9 з’єднані з пневматичним штуцером 2 відповідних герметичних відсіків-гофрів 1, через штовхач 3 та шарнірний упор 4, закріплених у кишенях-упорах 11 на ременях-фіксаторах 10, закріплених у свою чергу на тілі пацієнта (спосіб закріплення не вказаний). Кількість пневможилок пневмокабеля відповідає кількості відсіків-гофрів 1. Керуючі електричні виходи 8 блока управління 5 з’єднані з керуючими входами пневмолінійки 6 та джерела підвищеного тиску повітря 7. Працює пристрій так: на тілі пацієнта, наприклад, в паховій та тазостегновій областях закріплюють ременіфіксатори 10, у кишенях-упорах 11 яких закріплюють герметичні відсіки 12. Пневматичні входи відсіків 12 багатожилковим пневмокабелем 9 з’єднують з відповідними пневмовиходами керованої пневмолінійки 6. У блоці 5 управління задають лікувальну програму - термін сеансу, послідовність підключення відсіків 12 до пневмолінійки 6, термін надування-здування відсіків 12. Натискують кнопку “Пуск” на передній панелі блока 5 управління, при цьому включається компресор 7 і відбувається поперемінне включення керованих електропневмоклапанів, розташованих в середині пневмолінійки 6. Будь-який включений пневмоклапан через пневмокабель 9 з’єднує відсік 12 з компресором 7 (джерелом підвищеного-пониженого тиску повітря). Після виконання заданої лікувальної програми пристрій автоматично відключається, тиск з відсіків 12 знімається. При необхідності екстреного переривання лікувального процесу натискують кнопку “Стоп“, яка також розташована на передній панелі блока 5 управління. При вдуванні повітря у відсіки-гофри 12 вони починають подовжуватися, натискають на ремені-фіксатори 10 у поздовжньому напрямі. При відсмоктуванні повітря з відсіків-гофрів 12 вони починають скорочуватися, зтягуючи ремені-фіксатори 10. Варіанти вигинання хребта залежать від розташування відсіків 12. Паралельне розташування відсіків 12 між ременями-фіксаторами 10: 1. одночасне надування усіх відсіків 12 приводить до розтягування хребта; 2. почергове надування відсіків 12, розташованих по боках пацієнта, приводить до вигину хребта влівовправо, тобто, якщо надуваються відсіки зліва - вигин відбувається вправо, якщо ж надуваються відсіки справа, то вигин відбувається вліво; 3. почергове надування відсіків 12, розташованих на спині чи грудя х приводить до вигину хребта впередназад; 4. одночасне надування відсіків 12, розташованих, наприклад, зліва й на спині приводить до вигину хребта вправо й вперед; розташованих справа й на грудях - до вигину хребта вліво й назад і т.інш. Перехресне розташування відсіків 12 ременями-фіксаторами 10 додає вигин хребта за чи проти годинникової стрілки. Пристрій, що пропонується, для пневматичного витяжіння, містить ремені-фіксатори з кишенями-упорами та подовжувані герметичні відсіки, джерело підвищеного-пониженого тиску повітря, керований пневморозподілювач та електронний блок управління. Він вигідно відрізняється від усіх відомих тим, що дозволяє більш комфортно та з більшими лікувальними можливостями й точністю діяти на оброблювану область організма. Використані джерела. [1] Справочник по массажу. В.И. Васичкин, «Медицина», 1991. [2] Патент України № 65723А від 17.03.2003.
