Сонячний тепловий колектор

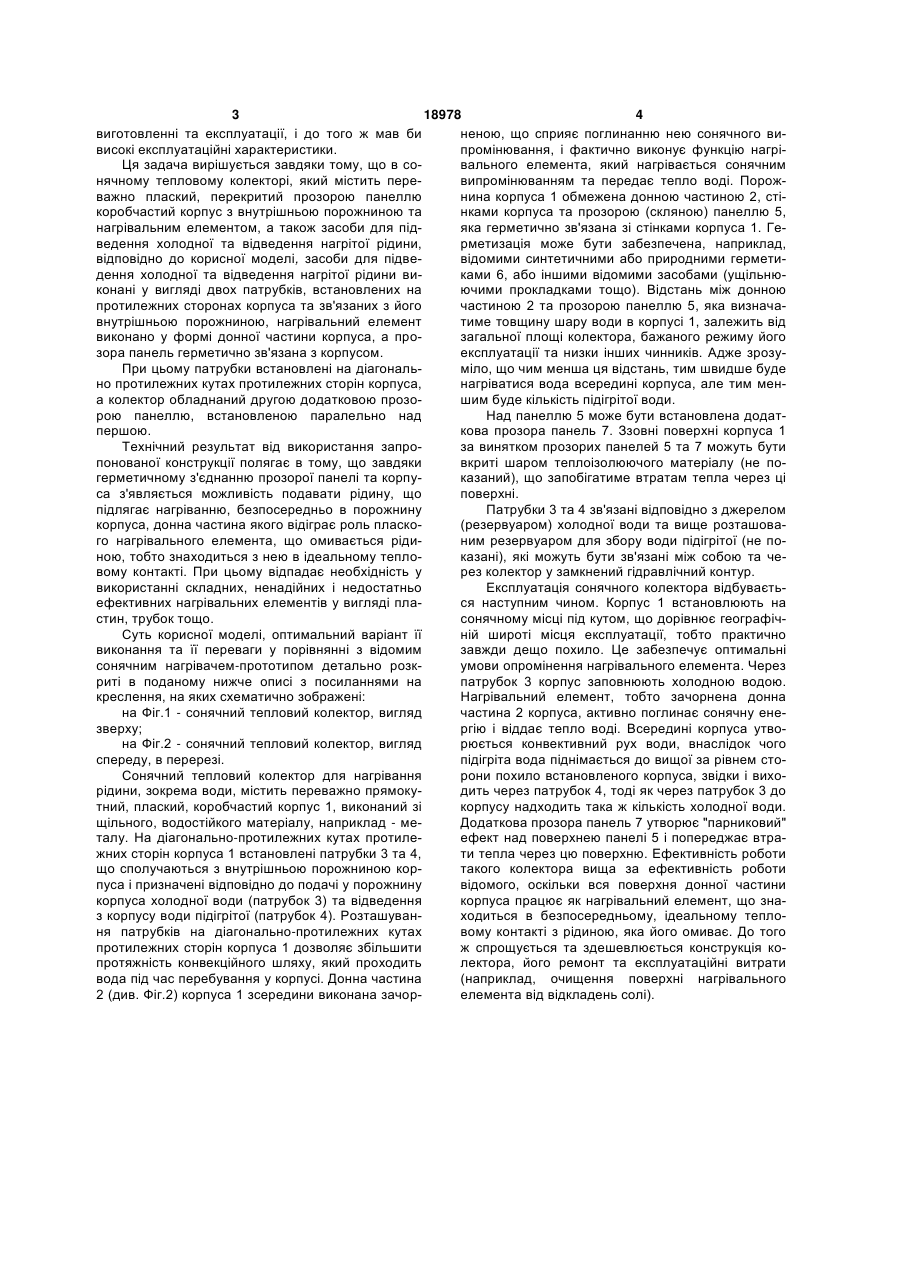

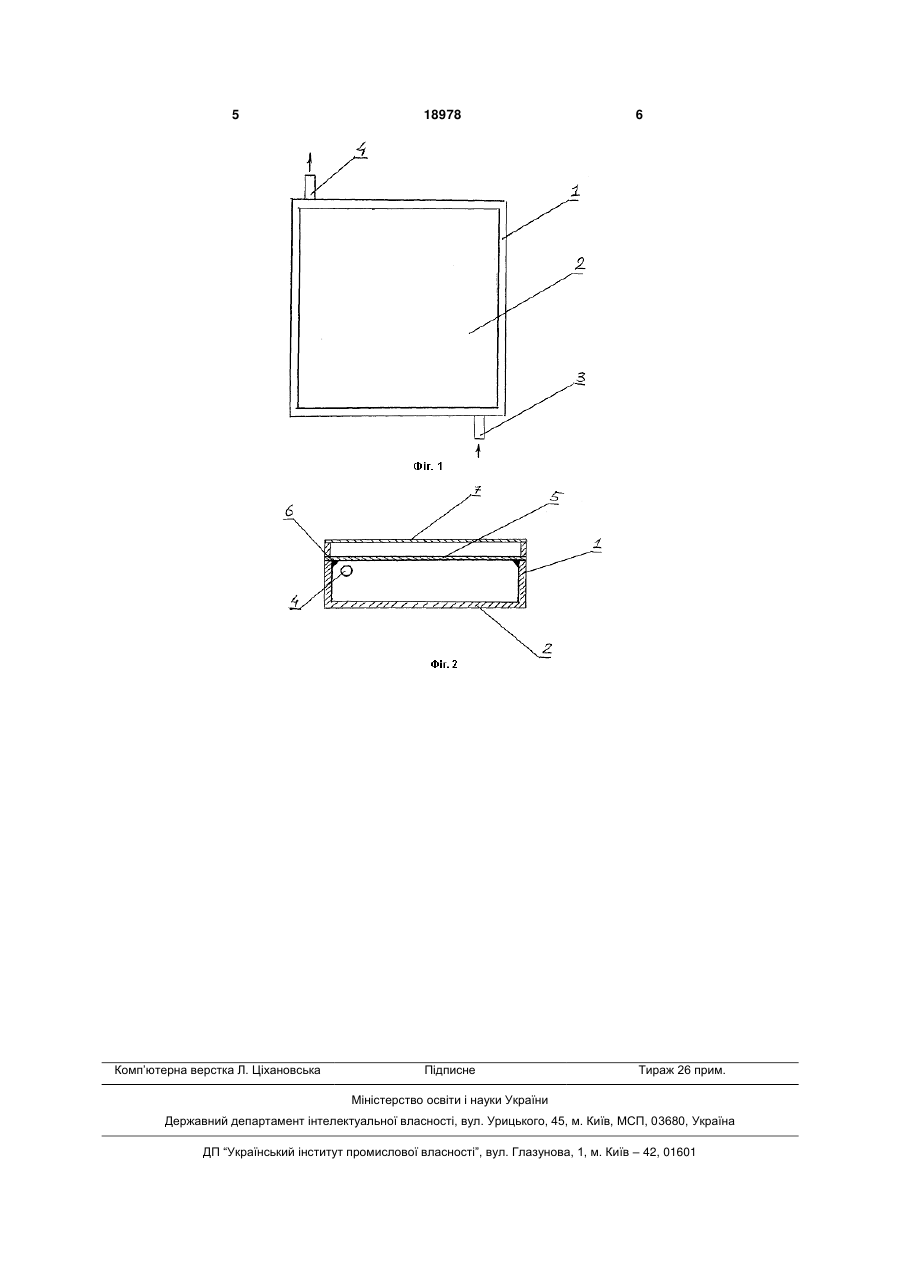

1. Сонячний тепловий колектор для нагрівання рідини, який містить переважно плаский, перекритий прозорою панеллю коробчастий корпус з внутрішньою порожниною та нагрівальним елементом, що контактує з рідиною, а також засоби для підведення холодної та відведення нагрітої рідини, який відрізняється тим, що засоби для підведення холодної і відведення нагрітої рідини виконані у 3 18978 4 виготовленні та експлуатації, і до того ж мав би неною, що сприяє поглинанню нею сонячного вивисокі експлуатаційні характеристики. промінювання, і фактично виконує функцію нагріЦя задача вирішується завдяки тому, що в совального елемента, який нагрівається сонячним нячному тепловому колекторі, який містить перевипромінюванням та передає тепло воді. Порожважно плаский, перекритий прозорою панеллю нина корпуса 1 обмежена донною частиною 2, стікоробчастий корпус з внутрішньою порожниною та нками корпуса та прозорою (скляною) панеллю 5, нагрівальним елементом, а також засоби для підяка герметично зв'язана зі стінками корпуса 1. Геведення холодної та відведення нагрітої рідини, рметизація може бути забезпечена, наприклад, відповідно до корисної моделі, засоби для підвевідомими синтетичними або природними герметидення холодної та відведення нагрітої рідини виками 6, або іншими відомими засобами (ущільнюконані у вигляді двох патрубків, встановлених на ючими прокладками тощо). Відстань між донною протилежних сторонах корпуса та зв'язаних з його частиною 2 та прозорою панеллю 5, яка визначавнутрішньою порожниною, нагрівальний елемент тиме товщину шару води в корпусі 1, залежить від виконано у формі донної частини корпуса, а прозагальної площі колектора, бажаного режиму його зора панель герметично зв'язана з корпусом. експлуатації та низки інших чинників. Адже зрозуПри цьому патрубки встановлені на діагональміло, що чим менша ця відстань, тим швидше буде но протилежних кутах протилежних сторін корпуса, нагріватися вода всередині корпуса, але тим мена колектор обладнаний другою додатковою прозошим буде кількість підігрітої води. рою панеллю, встановленою паралельно над Над панеллю 5 може бути встановлена додатпершою. кова прозора панель 7. Ззовні поверхні корпуса 1 Технічний результат від використання запроза винятком прозорих панелей 5 та 7 можуть бути понованої конструкції полягає в тому, що завдяки вкриті шаром теплоізолюючого матеріалу (не погерметичному з'єднанню прозорої панелі та корпуказаний), що запобігатиме втратам тепла через ці са з'являється можливість подавати рідину, що поверхні. підлягає нагріванню, безпосередньо в порожнину Патрубки 3 та 4 зв'язані відповідно з джерелом корпуса, донна частина якого відіграє роль пласко(резервуаром) холодної води та вище розташоваго нагрівального елемента, що омивається рідиним резервуаром для збору води підігрітої (не поною, тобто знаходиться з нею в ідеальному теплоказані), які можуть бути зв'язані між собою та чевому контакті. При цьому відпадає необхідність у рез колектор у замкнений гідравлічний контур. використанні складних, ненадійних і недостатньо Експлуатація сонячного колектора відбуваєтьефективних нагрівальних елементів у вигляді плася наступним чином. Корпус 1 встановлюють на стин, трубок тощо. сонячному місці під кутом, що дорівнює географічСуть корисної моделі, оптимальний варіант її ній широті місця експлуатації, тобто практично виконання та її переваги у порівнянні з відомим завжди дещо похило. Це забезпечує оптимальні сонячним нагрівачем-прототипом детально розкумови опромінення нагрівального елемента. Через риті в поданому нижче описі з посиланнями на патрубок 3 корпус заповнюють холодною водою. креслення, на яких схематично зображені: Нагрівальний елемент, тобто зачорнена донна на Фіг.1 - сонячний тепловий колектор, вигляд частина 2 корпуса, активно поглинає сонячну енезверху; ргію і віддає тепло воді. Всередині корпуса утвона Фіг.2 - сонячний тепловий колектор, вигляд рюється конвективний рух води, внаслідок чого спереду, в перерезі. підігріта вода піднімається до вищої за рівнем стоСонячний тепловий колектор для нагрівання рони похило встановленого корпуса, звідки і вихорідини, зокрема води, містить переважно прямокудить через патрубок 4, тоді як через патрубок 3 до тний, плаский, коробчастий корпус 1, виконаний зі корпусу надходить така ж кількість холодної води. щільного, водостійкого матеріалу, наприклад - меДодаткова прозора панель 7 утворює "парниковий" талу. На діагонально-протилежних кутах протилеефект над поверхнею панелі 5 і попереджає втражних сторін корпуса 1 встановлені патрубки 3 та 4, ти тепла через цю поверхню. Ефективність роботи що сполучаються з внутрішньою порожниною кортакого колектора вища за ефективність роботи пуса і призначені відповідно до подачі у порожнину відомого, оскільки вся поверхня донної частини корпуса холодної води (патрубок 3) та відведення корпуса працює як нагрівальний елемент, що зназ корпусу води підігрітої (патрубок 4). Розташуванходиться в безпосередньому, ідеальному теплоня патрубків на діагонально-протилежних кутах вому контакті з рідиною, яка його омиває. До того протилежних сторін корпуса 1 дозволяє збільшити ж спрощується та здешевлюється конструкція копротяжність конвекційного шляху, який проходить лектора, його ремонт та експлуатаційні витрати вода під час перебування у корпусі. Донна частина (наприклад, очищення поверхні нагрівального 2 (див. Фіг.2) корпуса 1 зсередини виконана зачорелемента від відкладень солі). 5 Комп’ютерна верстка Л. Ціхановська 18978 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
