Сонячний колектор

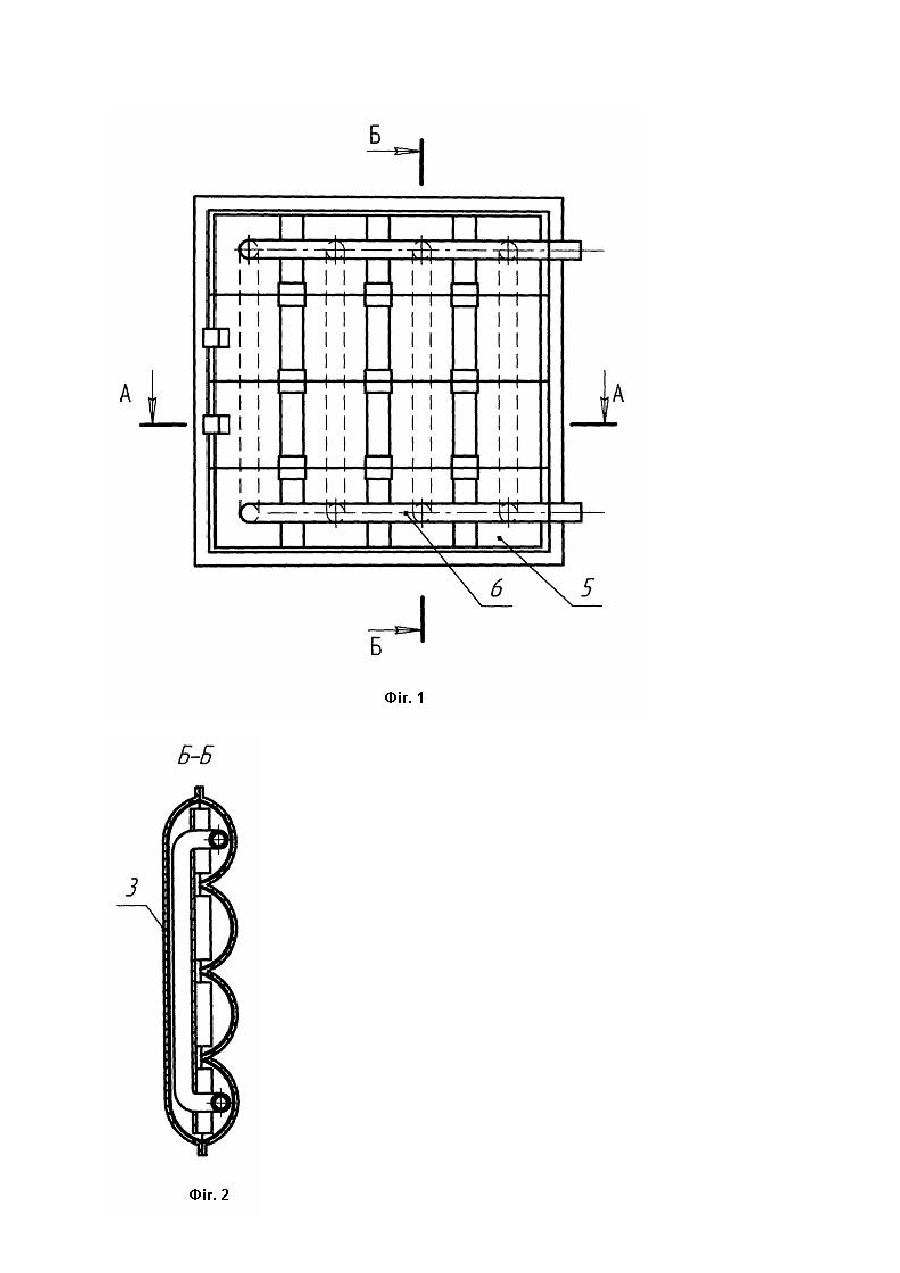

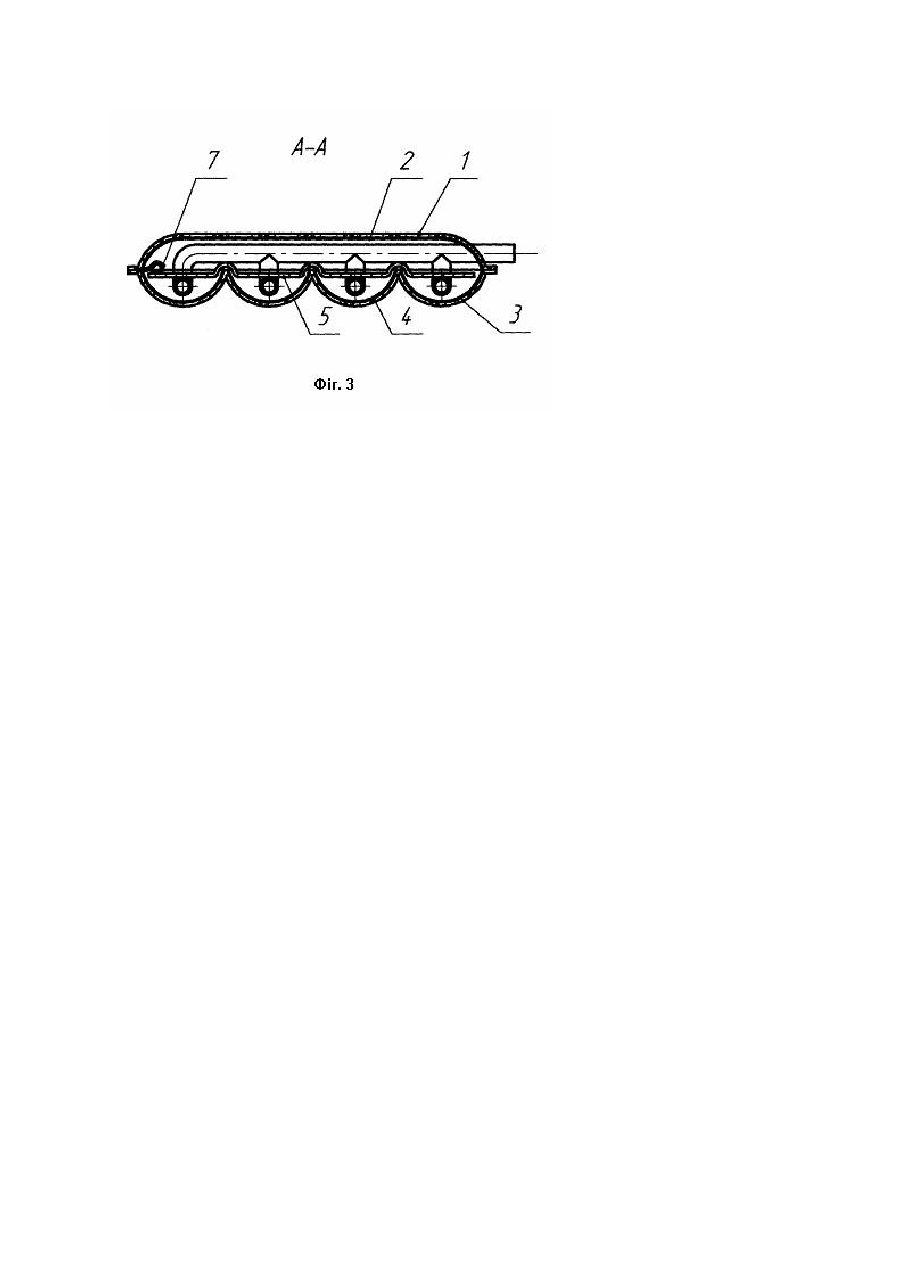

Передбачувана корисна модель відноситься до геліотехніки, а саме, до сонячних колекторів, призначених для нагрівання теплоносія. Відомий вакуумований трубчатий колектор котрий містить двостінну вакуумовану циліндричну скляну трубку, поглинач на поверхні внутрішньої трубки і канали для підведення теплоносія. Недоліком такого колектору є обмежена поверхня поглинання однієї трубки , що призводить до необхідності виконання колектору з великою кількістю трубок [див. кн. Д. Мак-Вейг "Применение солнечной енергии", М., Энергоиздат, 1981, стор.52, рис.3.16 б]. Найбільш близьким по технічній суті до об'єкту, який заявляється є плоский сонячний колектор, який містить корпус, прозоре покриття, поглинач сонячного опромінення з трубками для підводу теплоносія і термоізоляцію. Недоліком такого колектору є значні тепловтрати поглинача сонячного опромінення в навколишнє середовище за рахунок конвекції та теплопередачі, [див. кн. Д. Мак-Вейг "Применение солнечной енергии", М., Энергоиздат, 1981, стор.28, рис.3.1]. В основу корисної моделі поставлене завдання створити сонячний колектор який, завдяки зміні його конструкції забезпечує підвищену теплопродуктивність колектора. Поставлене завдання вирішується тим, що сонячний колектор який містить верхнє прозоре покриття колектора, на внутрішній поверхні якого нанесено шар селективного прозорого матеріалу, нижнє покриття колектора, на внутрішній поверхні якого нанесено дзеркальний шар, поглинач сонячного опромінення з трубками для подачі теплоносія згідно винаходу верхнє прозоре покриття колектора виконано гофрованим, при чому гофри в перерізі мають форму напівеліпса, нижнє покриття колектора має таку ж форму, як і верхнє, але повернуте відносно верхнього на 90° і покриття герметично з'єднані між собою, а в просторі між ними створено вакуум, поглинач сонячного опромінення з трубками для подачі теплоносія розміщено в просторі між верхнім та нижнім покриттями і закріплено без теплового контакту з останніми. Використання плоского поглинача сонячного опромінення дозволяє значно підвищити площу поглинання в порівнянні з трубчатими вакуумованими сонячними колекторами, а розташування поглинача сонячного опромінення в вакуумі значно зменшує тепловтрати за рахунок конвекції та теплопередачі в порівнянні з традиційними плоскими сонячними колекторами. Корисна модель пояснюється кресленнями, де на фіг.1 приведено загальний вигляд сонячного колектора в плані. На фіг.2 показано розріз Б-Б на фіг.1, на фіг.3 показано розріз А-А на фіг.1. Сонячний колектор містить верхнє прозоре покриття 1, на внутрішній поверхні якого нанесено шар селективного прозорого матеріалу 2, нижнє покриття 3 з внутрішнім дзеркальним шаром 4, поглинач сонячного опромінення 5 з трубками для подачі теплоносія 6, який закріплений всередині сонячного колектора за допомогою кронштейнів 7. Сонячний колектор функціонує наступним чином. При сонячному опроміненні колектора сонячне проміння проходить через верхнє прозоре покриття 1, на внутрішній поверхні якого нанесено шар селективного прозорого матеріалу 2. При цьому відбувається нагрівання поглинача сонячного опромінення 5, від якого тепло передається до трубок для подачі теплоносія 6. Вакуум в просторі між верхнім 1 та нижнім 3 покриттями забезпечує значне зменшення тепловтрат поглинача сонячного опромінення 5 за рахунок конвекції та теплопровідності. Радіаційне тепло, яке випромінює поглинач сонячного опромінення 5 відбивається з одного боку селективним покриттям 2, а з іншого боку дзеркальним шаром 4 і знову потрапляє до поглинача сонячного опромінення 5.
