Плавкий елемент запобіжника

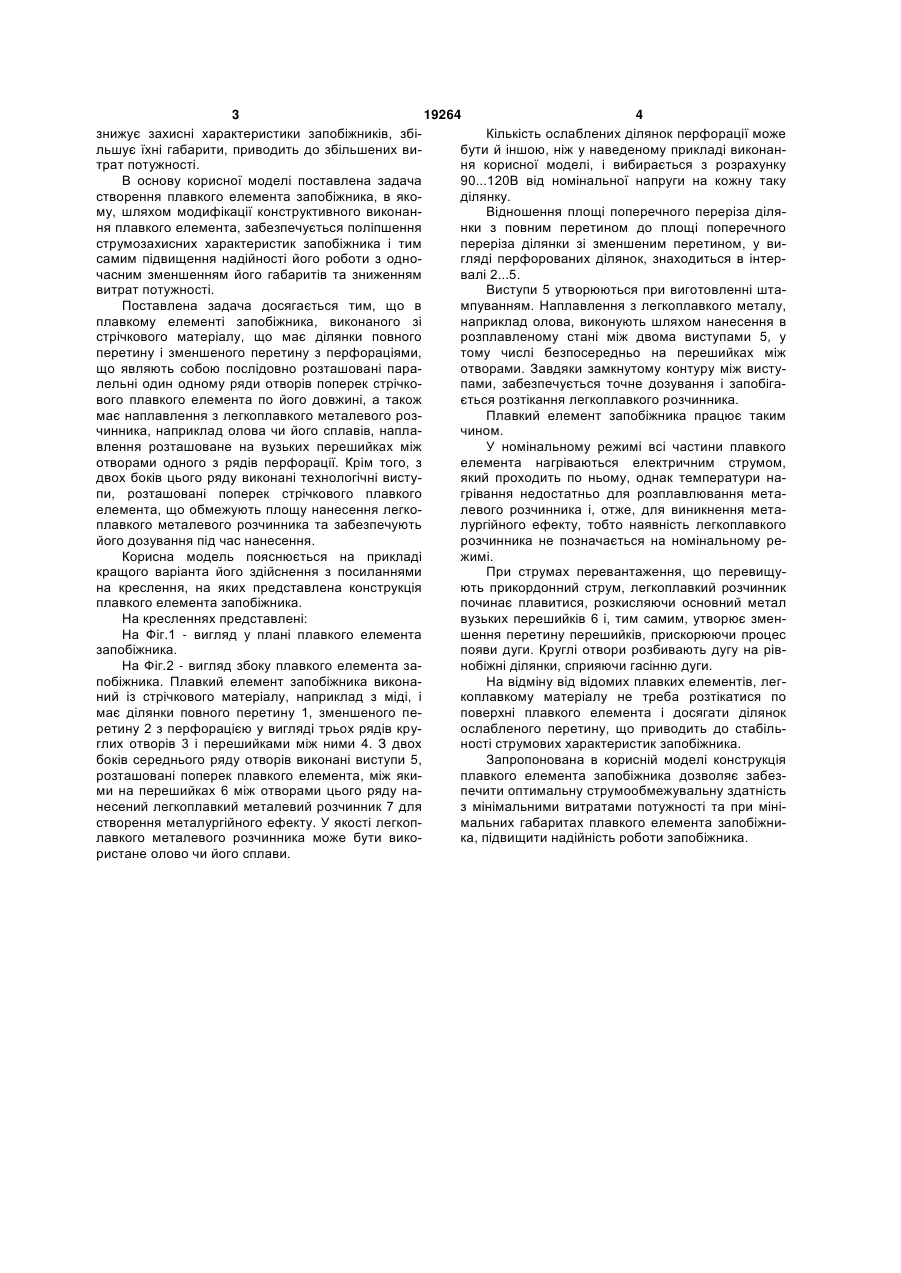

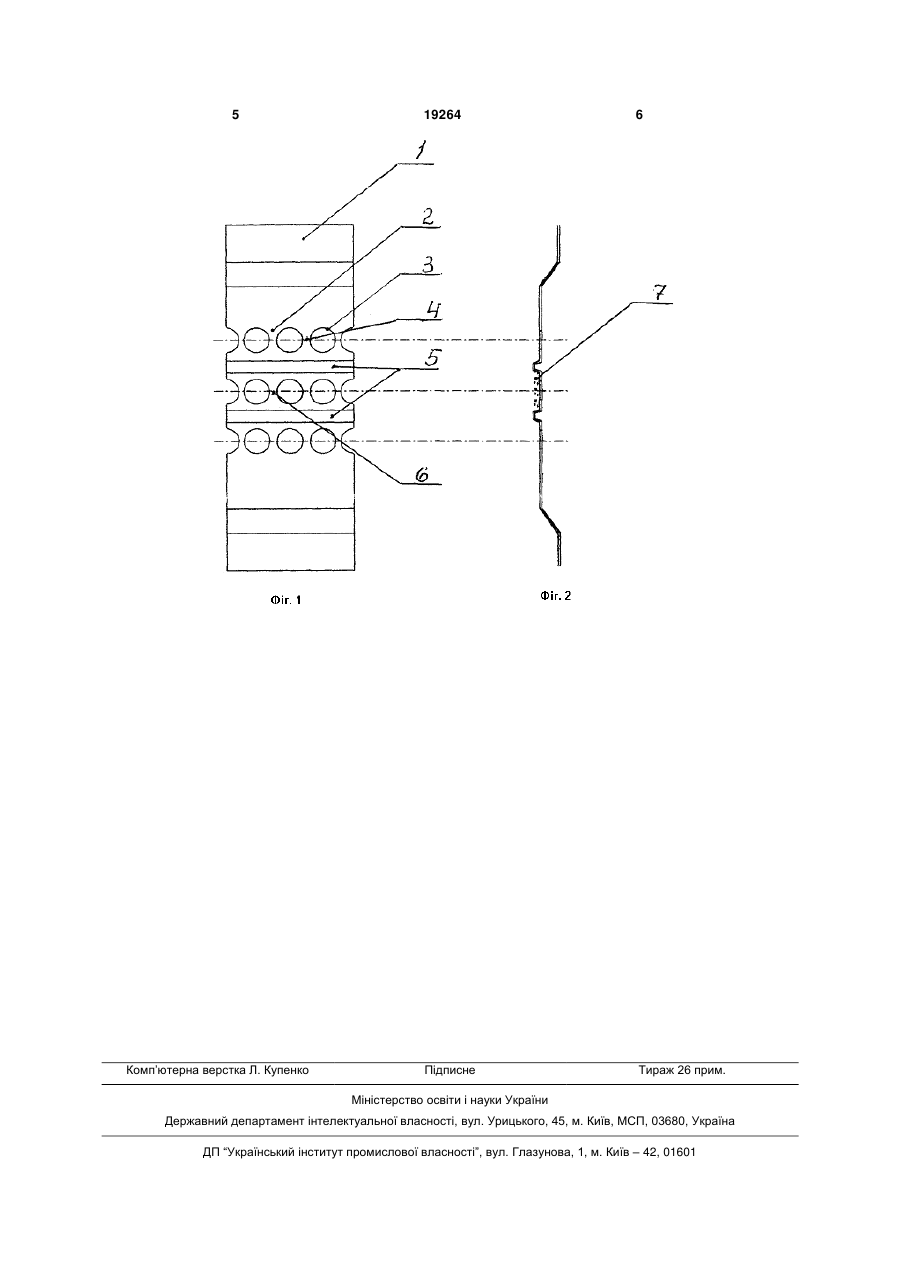

1. Плавкий елемент запобіжника, виконаний зі стрічкового матеріалу з ділянками повного і зменшеного перерізу з перфораціями у вигляді рядів отворів, розташованих паралельними рядами по 3 19264 4 знижує захисні характеристики запобіжників, збіКількість ослаблених ділянок перфорації може льшує їхні габарити, приводить до збільшених вибути й іншою, ніж у наведеному прикладі виконантрат потужності. ня корисної моделі, і вибирається з розрахунку В основу корисної моделі поставлена задача 90...120В від номінальної напруги на кожну таку створення плавкого елемента запобіжника, в якоділянку. му, шляхом модифікації конструктивного виконанВідношення площі поперечного переріза діляня плавкого елемента, забезпечується поліпшення нки з повним перетином до площі поперечного струмозахисних характеристик запобіжника і тим переріза ділянки зі зменшеним перетином, у висамим підвищення надійності його роботи з одногляді перфорованих ділянок, знаходиться в інтерчасним зменшенням його габаритів та зниженням валі 2...5. витрат потужності. Виступи 5 утворюються при виготовленні штаПоставлена задача досягається тим, що в мпуванням. Наплавлення з легкоплавкого металу, плавкому елементі запобіжника, виконаного зі наприклад олова, виконують шляхом нанесення в стрічкового матеріалу, що має ділянки повного розплавленому стані між двома виступами 5, у перетину і зменшеного перетину з перфораціями, тому числі безпосередньо на перешийках між що являють собою послідовно розташовані параотворами. Завдяки замкнутому контуру між вистулельні один одному ряди отворів поперек стрічкопами, забезпечується точне дозування і запобігавого плавкого елемента по його довжині, а також ється розтікання легкоплавкого розчинника. має наплавлення з легкоплавкого металевого розПлавкий елемент запобіжника працює таким чинника, наприклад олова чи його сплавів, наплачином. влення розташоване на вузьких перешийках між У номінальному режимі всі частини плавкого отворами одного з рядів перфорації. Крім того, з елемента нагріваються електричним струмом, двох боків цього ряду виконані технологічні вистуякий проходить по ньому, однак температури напи, розташовані поперек стрічкового плавкого грівання недостатньо для розплавлювання метаелемента, що обмежують площу нанесення легколевого розчинника і, отже, для виникнення метаплавкого металевого розчинника та забезпечують лургійного ефекту, тобто наявність легкоплавкого його дозування під час нанесення. розчинника не позначається на номінальному реКорисна модель пояснюється на прикладі жимі. кращого варіанта його здійснення з посиланнями При струмах перевантаження, що перевищуна креслення, на яких представлена конструкція ють прикордонний струм, легкоплавкий розчинник плавкого елемента запобіжника. починає плавитися, розкисляючи основний метал На кресленнях представлені: вузьких перешийків 6 і, тим самим, утворює зменНа Фіг.1 - вигляд у плані плавкого елемента шення перетину перешийків, прискорюючи процес запобіжника. появи дуги. Круглі отвори розбивають дугу на рівНа Фіг.2 - вигляд збоку плавкого елемента занобіжні ділянки, сприяючи гасінню дуги. побіжника. Плавкий елемент запобіжника виконаНа відміну від відомих плавких елементів, легний із стрічкового матеріалу, наприклад з міді, і коплавкому матеріалу не треба розтікатися по має ділянки повного перетину 1, зменшеного пеповерхні плавкого елемента і досягати ділянок ретину 2 з перфорацією у вигляді трьох рядів круослабленого перетину, що приводить до стабільглих отворів 3 і перешийками між ними 4. З двох ності струмових характеристик запобіжника. боків середнього ряду отворів виконані виступи 5, Запропонована в корисній моделі конструкція розташовані поперек плавкого елемента, між якиплавкого елемента запобіжника дозволяє забезми на перешийках 6 між отворами цього ряду напечити оптимальну струмообмежувальну здатність несений легкоплавкий металевий розчинник 7 для з мінімальними витратами потужності та при міністворення металургійного ефекту. У якості легкопмальних габаритах плавкого елемента запобіжнилавкого металевого розчинника може бути викока, підвищити надійність роботи запобіжника. ристане олово чи його сплави. 5 Комп’ютерна верстка Л. Купенко 19264 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
