Пристрій для індикації перегоряння плавкого запобіжника

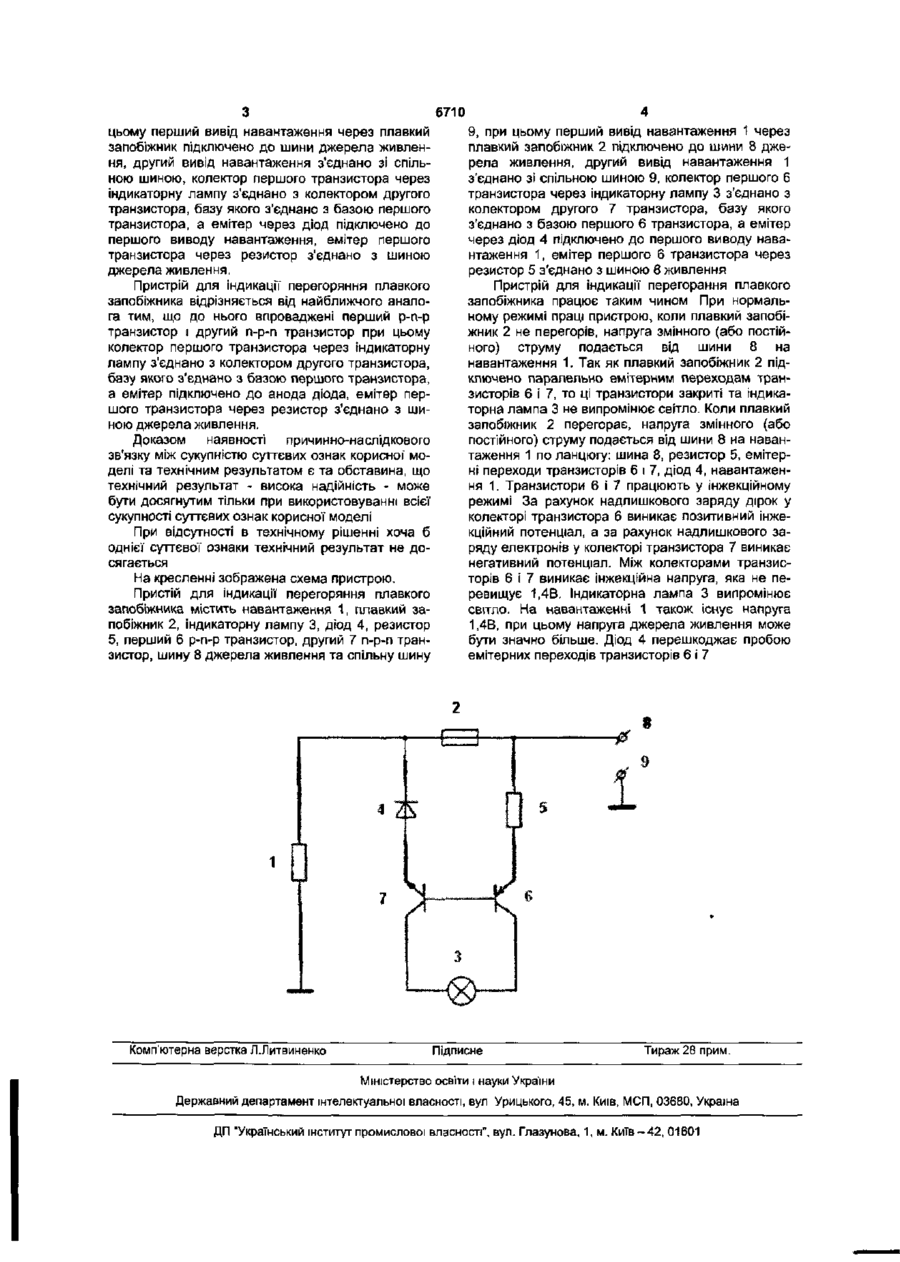

Пристрій для індикації перегоряння плавкого запобіжника, що містить навантаження, плавкий запобіжник, індикаторну лампу, діод, резистор, шину джерела живлення та спільну шину, при цьому перший вивід навантаження через плавкий запобіжник підключений до шини джерела живлення, другий вивід навантаження з'єднаний зі спільною шиною, катод діода з'єднаний з першим виводом навантаження, який відрізняється тим, що до нього введені перший p-n-р транзистор і другий n-p-п транзистор, при цьому колектор першого транзистора через індикаторну лампу з'єднаний з колектором другого транзистора, база якого з'єднана з базою першого транзистора, а емітер підключений до анода діода, емітер першого транзистора через резистор з'єднаний з шиною живлення Корисна модель належить до електротехніки та може використовуватись у приладах автоматики та вимірювальної техніки. Існує відомий пристрій [див. а.с СРСР №1127018, кп. Н01Н85/30], який містить навантаження, плавкий запобіжник, індикаторну лампу, оптрон, який містить пару: світлодіод - фототиристор. конденсатор, шину джерела живлення та спільну шину. Недолік цього пристрою - робота тільки на постійному струмі Найбільш близьким до передбачуваної корисної моделі є пристрій [див деклараційний патент України №48636А, кл. Н01Н85/30], який містить навантаження, плавкий запобіжник, індикаторну лампу, перший і другий конденсатори, оптрон, який містить пару: світлодіод - фототиристор, перший, другий, третій і четвертий діоди, які складають перший діодний міст, п'ятий, шостий, сьомий і восьмий діоди, які складають другий діодний міст, перший і другий резистори, шину джерела живлення та спільну шину, при цьому перший вивід навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з'єднано зі спільною шиною, анод першого та катод другого діодів підключені до першого виводу навантаження, анод третього та п'ятого діодів з'єднані з катодами четвертого та шостого діодів і підключені до шини джерела живлення, катоди першого та третього діодів через ланцюжок послідовно з'єднаних елементів: першо го резистора, першого конденсатора та світлодіода оптрона підключені до анодів другого та четвертого діодів, анод сьомого діода та катод восьмого діода через індикаторну лампу з'єднані зі спільною шиною, катоди п'ятого та сьомого діодів через другий конденсатор з'єднані зі спільною шиною, а через послідовно з'єднані другий резистор і фототиристор оптрона підключені до анодів шостого та восьмого діодів Недолік цього пристрою - низька надійність. Ознаками найближчого аналога які збіжні з суттєвими ознаками корисної моделі яка заявляється, є: навантаження, плавкий запобіжник, індикаторна лампа, діод, резистор, шина джерела живлення та спільна шина, при цьому перший вивід; навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з'єднано зі спільною шиною, катод діода з'єднано з першим виводом навантаження. Причиною, яка перешкоджає одержанню бажаного результату - високої надійності пристрою є велика кількість елементів. В основу корисної моделі поставлено задачу, підвищити надійність корисної моделі шляхом зменшення кількості елементів. Поставлене завдання вирішується таким чином, що пристрій для індикації перегоряння плавкого запобіжника містить навантаження, плавкий запобіжник, індикаторну лампу, діод, резистор, перший p-n-р транзистор, другий п-р-п транзистор, шину джерела живлення та спільну шину, при 6710 цьому перший вивід навантаження через плавкий запобіжник підключено до шини джерела живлення, другий вивід навантаження з'єднано зі спільною шиною, колектор першого транзистора через індикаторну лампу з'єднано з колектором другого транзистора, базу якого з'єднано з базою першого транзистора, а емітер через діод підключено до першого виводу навантаження, емітер першого транзистора через резистор з'єднано з шиною джерела живлення. Пристрій для індикації перегоряння плавкого запобіжника відрізняється від найближчого аналога тим, що до нього впроваджені перший р-п-р транзистор і другий n-p-п транзистор при цьому колектор першого транзистора через індикаторну лампу з'єднано з колектором другого транзистора, базу якого з'єднано з базою першого транзистора, а емітер підключено до анода діода, емітер першого транзистора через резистор з'єднано з шиною джерела живлення. Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак корисної' моделі та технічним результатом є та обставина, що технічний результат - висока надійність - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак корисної моделі При відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається На кресленні зображена схема пристрою. Пристій для індикації перегоряння плавкого запобіжника містить навантаження 1, плавкий запобіжник 2, індикаторну лампу 3, діод 4, резистор 5, перший 6 p-n-р транзистор, другий 7 п-р-п транзистор, шину 8 джерела живлення та спільну шину Комп'ютерна верстка Л.Литвиненко 9, при цьому перший вивід навантаження 1 через плавкий запобіжник 2 підключено до шини 8 джерела живлення, другий вивід навантаження 1 з'єднано зі спільною шиною 9, колектор першого 6 транзистора через індикаторну лампу 3 з'єднано з колектором другого 7 транзистора, базу якого з'єднано з базою першого 6 транзистора, а емітер через діод 4 підключено до першого виводу навантаження 1, емітер першого 6 транзистора через резистор 5 з'єднано з шиною 8 живлення Пристрій для індикації перегорання плавкого запобіжника працює таким чином При нормальному режимі праці пристрою, коли плавкий запобіжник 2 не перегорів, напруга змінного (або постійного) струму подається від шини 8 на навантаження 1. Так як плавкий запобіжник 2 підключено паралельно емітерним переходам транзисторів 6 і 7, то ці транзистори закриті та індикаторна лампа 3 не випромінює світло. Коли плавкий запобіжник 2 перегорає, напруга змінного (або постійного) струму подається від шини 8 на навантаження 1 по ланцюгу: шина 8, резистор 5, емітерні переходи транзисторів 6 і 7, діод 4, навантаження 1. Транзистори 6 і 7 працюють у інжекційному режимі За рахунок надлишкового заряду дірок у колекторі транзистора 6 виникає позитивний інжекційний потенціал, а за рахунок надлишкового заряду електронів у колекторі транзистора 7 виникає негативний потенціал. Між колекторами транзисторів 6 і 7 виникає інжекційна напруга, яка не перевищує 1,4В. індикаторна лампа 3 випромінює світло. На навантаженні 1 також існує напруга 1,4В, при цьому напруга джерела живлення може бути значно більше. Діод 4 перешкоджає пробою емітерних переходів транзисторів 6 і 7 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
