Сошник для внутрішньогрунтового внесення сипучих добрив

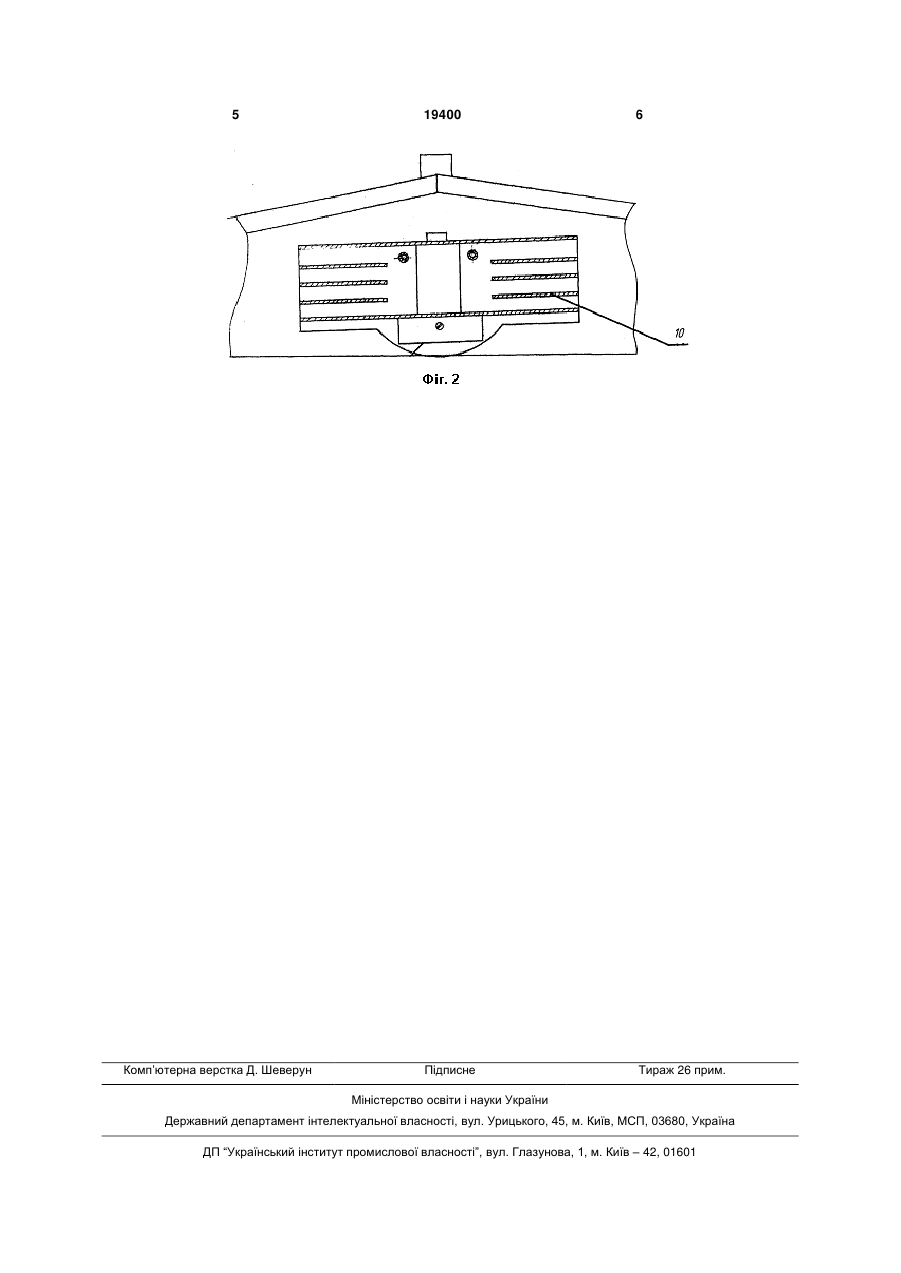

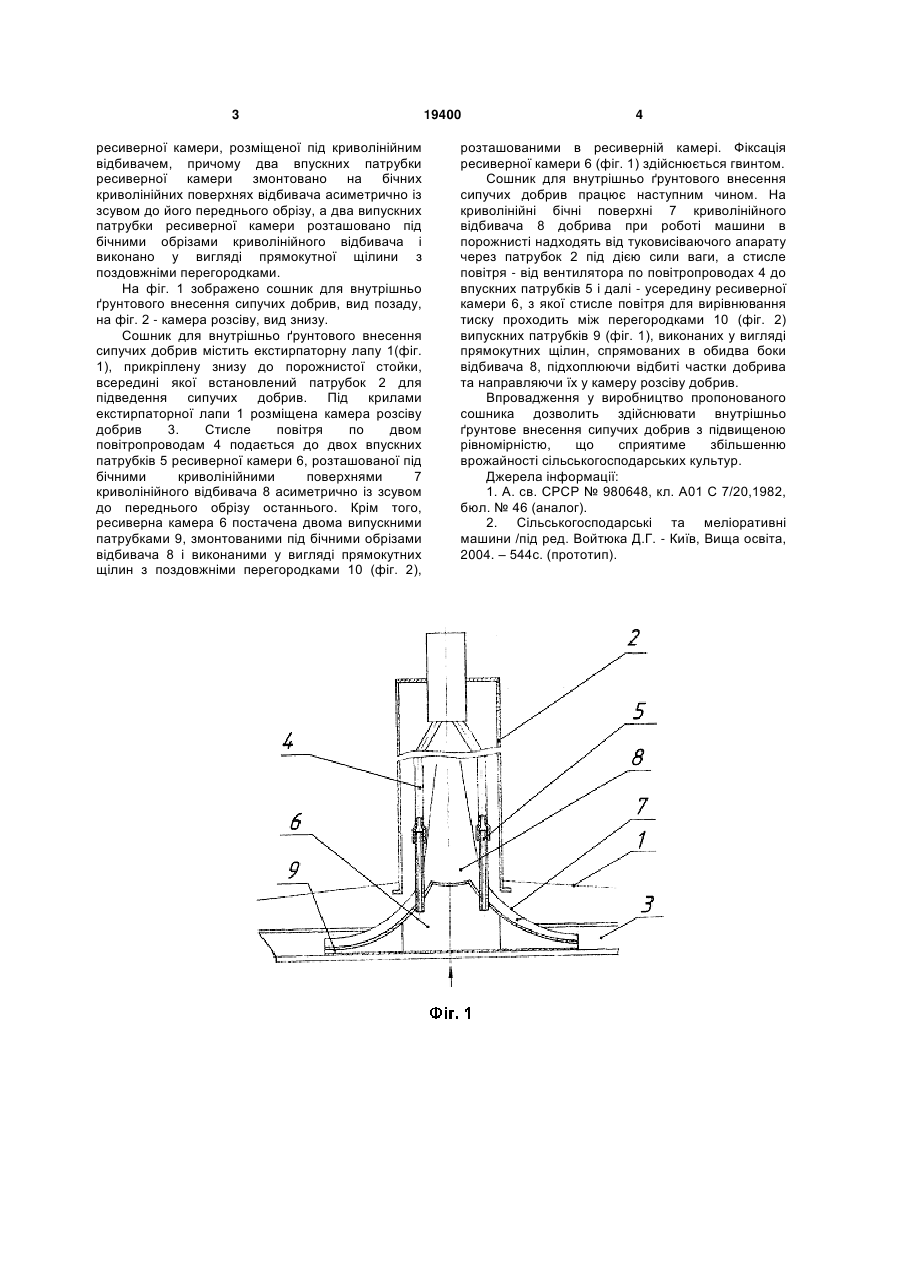

Сошник для внутрішньогрунтового внесення сипучих добрив, що містить екстирпаторну лапу з порожнистою стійкою, камеру розсіву сипучих добрив із криволінійним відбивачем, з'єднану з 3 ресиверної камери, розміщеної під криволінійним відбивачем, причому два впускних патрубки ресиверної камери змонтовано на бічних криволінійних поверхнях відбивача асиметрично із зсувом до його переднього обрізу, а два випускних патрубки ресиверної камери розташовано під бічними обрізами криволінійного відбивача і виконано у вигляді прямокутної щілини з поздовжніми перегородками. На фіг. 1 зображено сошник для внутрішньо ґрунтового внесення сипучих добрив, вид позаду, на фіг. 2 - камера розсіву, вид знизу. Сошник для внутрішньо ґрунтового внесення сипучих добрив містить екстирпаторну лапу 1(фіг. 1), прикріплену знизу до порожнистої стойки, всередині якої встановлений патрубок 2 для підведення сипучих добрив. Під крилами екстирпаторної лапи 1 розміщена камера розсіву добрив 3. Стисле повітря по двом повітропроводам 4 подається до двох впускних патрубків 5 ресиверної камери 6, розташованої під бічними криволінійними поверхнями 7 криволінійного відбивача 8 асиметрично із зсувом до переднього обрізу останнього. Крім того, ресиверна камера 6 постачена двома випускними патрубками 9, змонтованими під бічними обрізами відбивача 8 і виконаними у вигляді прямокутних щілин з поздовжніми перегородками 10 (фіг. 2), 19400 4 розташованими в ресиверній камері. Фіксація ресиверної камери 6 (фіг. 1) здійснюється гвинтом. Сошник для внутрішньо ґрунтового внесення сипучих добрив працює наступним чином. На криволінійні бічні поверхні 7 криволінійного відбивача 8 добрива при роботі машини в порожнисті надходять від туковисіваючого апарату через патрубок 2 під дією сили ваги, а стисле повітря - від вентилятора по повітропроводах 4 до впускних патрубків 5 і далі - усередину ресиверної камери 6, з якої стисле повітря для вирівнювання тиску проходить між перегородками 10 (фіг. 2) випускних патрубків 9 (фіг. 1), виконаних у вигляді прямокутних щілин, спрямованих в обидва боки відбивача 8, підхоплюючи відбиті частки добрива та направляючи їх у камеру розсіву добрив. Впровадження у виробництво пропонованого сошника дозволить здійснювати внутрішньо ґрунтове внесення сипучих добрив з підвищеною рівномірністю, що сприятиме збільшенню врожайності сільськогосподарських культур. Джерела інформації: 1. А. св. СРСР № 980648, кл. А01 С 7/20,1982, бюл. № 46 (аналог). 2. Сільськогосподарські та меліоративні машини /під ред. Войтюка Д.Г. - Київ, Вища освіта, 2004. – 544с. (прототип). 5 Комп’ютерна верстка Д. Шеверун 19400 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
